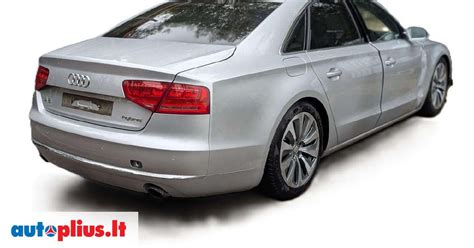

Nagrinėjant automobilių elektrinių sistemų schemas, ypač svarbu suprasti kiekvieno komponento paskirtį ir jo sąveiką su kitomis sistemomis. Šiame straipsnyje mes gilinsimės į dyzelinio automobilio Audi A8 elektrinę schemą, sutelkdami dėmesį į saugiklių sistemą.
Analizuojamo Automobilio Pasirinkimas
Nors pateiktame medžiagos fragmente minimas automobilis Audi A6 C5 BDG/2.5 V6 ir jo 01N pavarų dėžės elektrinė schema, mūsų dėmesys bus sutelktas į Audi A8 dyzelio saugiklio schemą. Šios markės ir modelio automobiliai pasižymi sudėtingomis elektroninėmis sistemomis, kurių supratimas yra būtinas efektyviam gedimų nustatymui ir remontui.
Svorio ir galios santykis yra vienas iš rodiklių, apibūdinančių automobilio dinamines savybes. Pavyzdžiui, Audi A6 C5 BDG/2.5 V6 šis rodiklis yra 9,6 kg / AG, o tai leidžia spręsti apie bendras automobilio charakteristikas.
Pasirinkto Automobilio Elektrinės Schemos Nagrinėjimas
Prieš nagrinėjant konkrečią saugiklių schemą, svarbu suprasti bendrą elektrinės sistemos veikimo principą. Akumuliatoriumi tiekiamas maitinimas visai automobilio elektros sistemai, įskaitant ir automatinės pavarų dėžės valdymo sistemą. Kiekvienas sistemos elementas atlieka tam tikrą funkciją, o valdymo modulis (ECU) atlieka didžiausią darbą.
Automatinės pavarų dėžės valdymo blokas (TCM) priima informaciją iš įvairių komponentų, darančių įtaką pavarų parinkimui, ir generuoja signalus, kontroliuojančius atitinkamus elektromagnetinius vožtuvus. Šie vožtuvai nukreipia automatinės pavarų dėžės alyvos slėgį, kad užtikrintų sklandų pavarų perjungimą.
Sistemos Komponentai ir Jų Paskirtis
Pateiktoje medžiagoje yra išvardijami kai kurie 01N pavarų dėžės elektrinės schemos komponentai ir jų jungimo kontaktai su TCM:
- 30 Akumuliatoriaus +: Jungiamas į TCM 45 kontaktą.
- 31 Akumuliatoriaus -: Jungiamas į TCM 1 kontaktą.
- S13 Stabdžių pedalo padėties jungiklis (BPP): Jungiamas į TCM 15 kontaktą.
- X1 Duomenų perdavimo jungtis (DLC): Jungiama į TCM 24 kontaktą.
- K12 Variklio aušintuvo motoro relė: Jungiama į TCM 31 kontaktą.
- B201 Transmisijos įėjimo veleno greičio jutiklis: Jungiamas į TCM 21, 66, 44 kontaktus.
- Y163 Transmisijos parkavimosi padėties blokuojamasis elektromagnetinis vožtuvas: Jungiamas į TCM 29 kontaktą.
- S249 Transmisijos diapazono (TR) jungiklis: Jungiamas į TCM 18, 62, 40 kontaktus.
- H27 Įspėjamoji (osios) transmisijos perjungimo lemputė: Jungiama į TCM 57 kontaktą.
- B134 Transmisijos greičio jutiklis: Jungiamas į TCM 65, 20, 43 kontaktus.
- X28 I F31 Atbulinės eigos relės, transmisijos diapazono ir transmisijos parkavimosi padėties blokuojamojo elektromagnetinio vožtuvo maitinimo saugiklis 15A nominalo.
Skirtingos Pavarų Perjungimo Programos
Pavarų dėžės valdymo bloke yra įdiegtos skirtingos pavarų perjungimo programos, pritaikytos įvairiems vairuotojų tipams ir vairavimo aplinkybėms. Šios programos automatiškai parenkamos pagal vairavimo stilių (sportinį arba ekonomišką), siekiant užtikrinti optimalią važiavimo kokybę ir palaikyti ekonomiškas kuro sąnaudas.
Važiuojant į kalną arba nuo jo, taip pat važiuojant prieš vėją, pasipriešinimo koeficientas yra registruojamas automatiškai pagal skirtingus pavarų perjungimo žemėlapius. Pavara parenkama automatiškai pagal droselinės sklendės padėtį ir automobilio greitį.
Sistemos Diagnostinės Galimybės
Bet kurios automobilio elektrinės sistemos, įskaitant ir saugiklių sistemą, diagnostika reikalauja tinkamų įrankių ir žinių. Gedimai gali pasireikšti įvairiai: nuo neveikiančių prietaisų iki variklio veikimo sutrikimų.
How To Calibrate Air Suspensions on the Audi A8/S8 D4, Калибровка Пневмо на АУДИ А8/S8 Д4.#audia8
Autodiagnostikos Įranga
Šiuolaikinėje automobilių diagnostikoje naudojama įvairi įranga. Nuo paprastų multimetrų iki sudėtingų kompiuterizuotų skenerių. Diagnostiniai prietaisai gali padėti nustatyti gedimus ir surasti galimus problemų sprendimus. Jie leidžia nuskaityti gedimų kodus, stebėti gyvus duomenis iš jutiklių ir atlikti komponentų testavimą.
Automobilių Diagnostika Išmaniuoju Telefonu
Vis daugiau vairuotojų naudojasi išmaniaisiais telefonais automobilių diagnostikai. Specializuotos programėlės ir Bluetooth adapteriai leidžia prijungti telefoną prie automobilio borto kompiuterio ir atlikti pagrindinius diagnostinius veiksmus. Tai patogus ir prieinamas sprendimas daugeliui vairuotojų.
Automobilių Universalios Diagnostikos Įrangos Gamintojai
Rinkoje yra daug universalių diagnostinės įrangos gamintojų, siūlančių platų prietaisų spektrą. Tarp populiariausių gamintojų yra Launch, Autel, Bosch ir kt. Šie gamintojai siūlo įrangą, tinkamą įvairiems automobilių modeliams ir markėms.
Specializuoti Diagnostinės Įrangos Gamintojai
Be universalių sprendimų, egzistuoja ir specializuotų diagnostinės įrangos gamintojai, kurie sutelkia dėmesį į tam tikrus automobilių gamintojus ar sistemas. Pavyzdžiui, kai kurios įmonės gamina įrangą, skirtą išskirtinai Audi, BMW ar Mercedes-Benz automobiliams.
Sistemos ir Diagnostikos Prietaiso Duomenų Perdavimo Protokolai

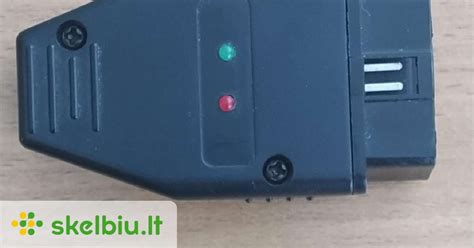

Automobilių elektrinės sistemos ir diagnostikos prietaisai naudoja įvairius duomenų perdavimo protokolus. Dažniausiai naudojami protokolai yra OBD-II (On-Board Diagnostics II), kuris yra standartas daugelyje automobilių nuo 1996 m. Taip pat naudojami CAN (Controller Area Network), KWP2000 (Keyword Protocol 2000) ir kiti.
Detali pasirinkto automobilio elektrinės schemos analizė, kartu su tinkamų diagnostinių įrankių naudojimu, leidžia efektyviai nustatyti ir pašalinti gedimus Audi A8 dyzelio automobilyje.
