Priekabos naudojimas yra neatsiejama daugelio vairuotojų kasdienybės dalis, tiek verslui, tiek asmeninėms reikmėms. Tinkamas priekabos prijungimas prie transporto priemonės yra kritiškai svarbus ne tik saugumui kelyje, bet ir priekabos bei automobilio elektros sistemų veikimui. Šiame straipsnyje detaliai apžvelgsime 7 kontaktų priekabos jungtį, jos paskirtį, teisingo prijungimo būdus, saugaus naudojimo rekomendacijas bei galimas problemas ir jų sprendimo būdus.
7 Kontaktų Priekabos Jungtis: Kas Tai?
7 kontaktų priekabos jungtis yra standartinis elektros jungties tipas, naudojamas sujungti priekabos elektros sistemą su transporto priemonės elektros sistema. Ši jungtis leidžia transporto priemonei valdyti priekabos apšvietimą, įskaitant posūkių signalus, gabaritinius žibintus, stabdžių žibintus ir, kai kuriais atvejais, rūko žibintus. Paprastumas ir patikimumas pavertė 7 kontaktų jungtį populiariu pasirinkimu lengvesnėms priekaboms, tokioms kaip nedidelės krovininės priekabos, valčių priekabos ir kemperių priekabos.
7 Kontaktų Jungties Kontaktų Išdėstymas ir Funkcijos

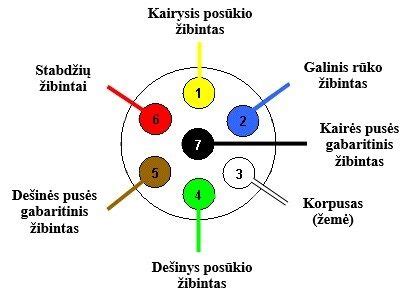

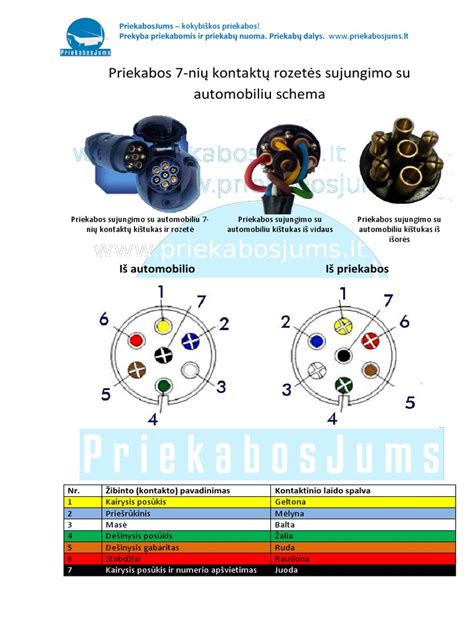

Norint teisingai prijungti priekabą, būtina suprasti kiekvieno kontakto funkciją. Žemiau pateikiama standartinė 7 kontaktų jungties schema:
- 1 kontaktas: Kairysis posūkio signalas (geltonas laidas). Šis kontaktas perduoda signalą, kuris įjungia kairįjį priekabos posūkio signalą.
- 2 kontaktas: Galinis rūko žibintas (mėlynas laidas). (Dažnai nenaudojamas). Šis kontaktas skirtas galiniam rūko žibintui, tačiau daugelyje šalių ir priekabų ši funkcija nėra įdiegta arba naudojama.
- 3 kontaktas: Masė (įžeminimas) (baltas laidas). Šis kontaktas yra bendras įžeminimas visoms priekabos elektros grandinėms. Patikimas įžeminimas yra kritiškai svarbus tinkamam visų kitų funkcijų veikimui.
- 4 kontaktas: Dešinysis posūkio signalas (žalias laidas). Šis kontaktas perduoda signalą, kuris įjungia dešinįjį priekabos posūkio signalą.
- 5 kontaktas: Gabaritiniai žibintai (dešinės pusės) / Numerio apšvietimas (rudos spalvos laidas). Šis kontaktas tiekia maitinimą gabaritiniams žibintams ir numerio apšvietimui. Kai kuriose sistemose tai gali apimti tik dešinės pusės gabaritinius žibintus.
- 6 kontaktas: Stabdžių žibintai (raudonas laidas). Šis kontaktas įjungia priekabos stabdžių žibintus, kai transporto priemonės stabdžiai yra nuspausti.
- 7 kontaktas: Gabaritiniai žibintai (kairės pusės) (juodas laidas). Šis kontaktas tiekia maitinimą kairės pusės gabaritiniams žibintams.
Teisingas 7 Kontaktų Priekabos Jungties Prijungimas
Netinkamas priekabos jungties prijungimas gali sukelti įvairių problemų, įskaitant netinkamą apšvietimo veikimą, trumpuosius jungimus ir netgi pažeisti transporto priemonės arba priekabos elektros sistemas. Štai žingsnis po žingsnio instrukcija, kaip teisingai prijungti 7 kontaktų priekabos jungtį:
- Išjunkite transporto priemonės variklį. Prieš jungiant arba atjungiant priekabą, visada įsitikinkite, kad transporto priemonė yra išjungta.
- Patikrinkite jungtį. Apžiūrėkite tiek priekabos, tiek transporto priemonės jungtis. Įsitikinkite, kad nėra korozijos, purvo ar pažeidimų. Jei radote korozijos, nuvalykite kontaktus specialiu valikliu arba smulkiu švitriniu popieriumi.
- Suderinkite jungtis. 7 kontaktų jungtys turi griovelius ir fiksavimo mechanizmus, kurie padeda teisingai sulygiuoti jungtį.
- Įkiškite jungtį. Tvirtai įkiškite priekabos jungtį į transporto priemonės jungtį. Turėtumėte išgirsti arba pajusti, kaip fiksavimo mechanizmas užsifiksuoja.
- Patikrinkite apšvietimą. Įjunkite transporto priemonės gabaritinius žibintus, posūkių signalus ir stabdžių žibintus. Patikrinkite, ar visi atitinkami priekabos žibintai veikia tinkamai. Jei kuris nors žibintas neveikia, patikrinkite jungtis, laidus ir lemputes.
Saugus 7 Kontaktų Priekabos Jungties Naudojimas
Be teisingo prijungimo, svarbu laikytis saugaus naudojimo rekomendacijų, kad išvengtumėte problemų ir užtikrintumėte saugumą kelyje:
- Reguliariai tikrinkite jungtį. Prieš kiekvieną kelionę patikrinkite, ar jungtis yra tvirtai prijungta ir ar visi žibintai veikia tinkamai.
- Apsaugokite jungtį nuo drėgmės ir purvo. Kai priekaba nenaudojama, uždenkite jungtis specialiais dangteliais, kad apsaugotumėte jas nuo korozijos ir purvo.
- Naudokite tinkamus laidų skerspjūvius. Įsitikinkite, kad laidai, naudojami priekabos elektros sistemoje, yra tinkamo skerspjūvio, kad atlaikytų reikiamą srovę. Per ploni laidai gali perkaisti ir sukelti gaisrą.
- Venkite staigių posūkių ir trūkčiojimų. Staigūs posūkiai ir trūkčiojimai gali pažeisti jungtį ir laidus.
- Jei reikia, naudokite adapterius. Jei transporto priemonė ir priekaba turi skirtingas jungtis (pvz., 7 kontaktų ir 13 kontaktų), naudokite kokybišką adapterį.
Galimos Problemos ir Jų Sprendimo Būdai
Net ir tinkamai prižiūrint, su 7 kontaktų priekabos jungtimi gali kilti problemų. Štai keletas dažniausiai pasitaikančių problemų ir jų sprendimo būdų:
- Žibintai neveikia. Pirmiausia patikrinkite lemputes. Jei lemputės geros, patikrinkite jungtis, laidus ir saugiklius. Taip pat gali būti problemų su transporto priemonės elektros sistema.
- Trumpasis jungimas. Jei pastebėjote trumpąjį jungimą, atjunkite priekabą ir patikrinkite laidus, ar nėra pažeidimų. Trumpąjį jungimą gali sukelti pažeista izoliacija arba laidų kontaktai su metaliniais paviršiais.
- Korozija. Korozija ant kontaktų gali trukdyti elektros srautui. Nuvalykite kontaktus specialiu valikliu arba smulkiu švitriniu popieriumi.
- Atsilaisvinusi jungtis. Jei jungtis nuolat atsilaisvina, patikrinkite fiksavimo mechanizmą. Jei jis pažeistas, pakeiskite jungtį.
- Netinkamas laidų sujungimas. Jei nesate tikri dėl laidų sujungimo, kreipkitės į kvalifikuotą elektriką. Netinkamas laidų sujungimas gali sukelti rimtų problemų.

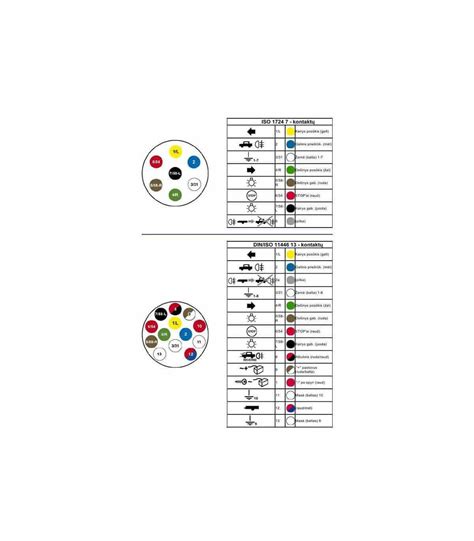

7 Kontaktų ir 13 Kontaktų Jungtys: Pagrindiniai Skirtumai
Nors 7 kontaktų jungtis yra populiarus pasirinkimas, 13 kontaktų jungtis tampa vis populiaresnė, ypač naujesnėse priekabose ir transporto priemonėse. Pagrindinis skirtumas tarp šių dviejų jungčių yra papildomos funkcijos, kurias palaiko 13 kontaktų jungtis:
- Atsarginis maitinimas. 13 kontaktų jungtis gali tiekti nuolatinį maitinimą priekabos vidaus apšvietimui, šaldytuvui ar kitoms elektros prietaisams, net kai transporto priemonė yra išjungta.
- Atbulinės eigos žibintas. 13 kontaktų jungtis gali valdyti priekabos atbulinės eigos žibintą.
- Baterijos įkrovimas. 13 kontaktų jungtis gali įkrauti priekabos akumuliatorių, kai transporto priemonė važiuoja.
- Elektroninė stabilumo kontrolė (ESC). Kai kurios 13 kontaktų jungtys palaiko ESC sistemas, kurios padeda stabilizuoti priekabą važiuojant.
Jei planuojate naudoti priekabą su didesniais elektros poreikiais arba norite papildomų funkcijų, 13 kontaktų jungtis gali būti geresnis pasirinkimas. Tačiau jei jums reikia tik pagrindinio apšvietimo, 7 kontaktų jungtis yra pakankama ir ekonomiškesnė.
Nuotolinio seminaro „7-as paveldotvarkos programos sezonas“ vaizdo įrašas
Tinkamas 7 kontaktų priekabos jungties prijungimas ir saugus naudojimas yra būtini norint užtikrinti saugumą kelyje ir išvengti problemų su priekabos ir transporto priemonės elektros sistemomis. Supraskite kiekvieno kontakto funkciją, reguliariai tikrinkite jungtį, apsaugokite ją nuo drėgmės ir purvo ir nedelsdami spręskite bet kokias iškilusias problemas. Jei nesate tikri dėl bet kurio aspekto, kreipkitės į kvalifikuotą elektriką. Laikydamiesi šių rekomendacijų, galėsite saugiai ir patikimai naudoti savo priekabą.
Priekabos naudojimas reikalauja dėmesio detalėms, ypač kalbant apie elektros jungtis. Atidžiai patikrinę ir prižiūrėdami savo priekabos jungtį, užtikrinsite saugias keliones ir ilgą jos tarnavimo laiką.
Kadangi daugelis šiuolaikinių priekabų, namelių ant ratų ir dviračių laikiklių naudoja 13 kontaktų kištuką, 7 kontaktų kištuko naudojimas gali pareikalauti adapterio ar konvertavimo laido. Ypač populiari yra „Jaeger“ sistema, dar žinoma kaip 13 kontaktų „Jaeger“ kištukas, atpažįstama iš 13 kontaktų arba kontaktinių taškų ir bajoneto tipo fiksavimo sistemos. Kištuko įkišimas į automobilio lizdą ir jo pritvirtinimas pasukant išorinį korpusą ketvirtį apsisukimo reikalauja atidumo. Pirkdami naują kištuką, svarbu pasirinkti kokybišką gaminį, pavyzdžiui, „Aspöck“, „Jaeger“ ar „Members“ prekių ženklų.
Atidžiai prijungus laidus pagal spalvą ar funkciją, naudojant laidų schemą, ir užtikrinus gerą laidų bei jungties kaiščių kontaktą, rekomenduojama tinkamai nuimti laidų izoliaciją. Litavimas ar alavavimas taip pat gali būti naudojamas. Kai visi laidai tinkamai prijungti, išorinį kištuko korpusą galima prisukti atgal prie vidinės dalies. Daugeliu atvejų pakanka ranka priveržti, kol išgirsite ir (arba) pajausite spragtelėjimą. Galiausiai priveržkite kabelio jungtį taip, kad guminė tarpinė tvirtai laikytų kabelį.
Jei netyčia atsilaisvino laidas, sugedo kištukas ar pažeistas lizdas, praverstų žinoti, kaip juos sutaisyti. Praktikai 13 kontaktų sistemos dažnai pasirenkamos dėl papildomų funkcijų, tokių kaip atbulinės eigos žibintas ir papildomos maitinimo grandinės. Jei norite pakeisti arba sutaisyti dabartinį 7 kontaktų priekabos kištuką, turėkite po ranka kelias atsargines lemputes ir reguliariai tikrinkite žibintus prieš važiuodami. Kartą ar du per metus apipurkškite priekabos kištuką ir automobilio lizdą tinkamu kontaktų apsaugos purškikliu (pavyzdžiui, silikono pagrindu), kad sumažintumėte prijungimo problemų. Jei kontaktai atrodo blankūs arba rodo korozijos požymius, pirmiausia nuvalykite juos tinkamu elektros kontaktų valikliu. Įsitikinkite, kad priekabos kištukas yra laikiklyje ir nepaliktas ant žemės, kur gali kauptis nešvarumai ir vanduo. Remontuojant laidus, jei įmanoma, venkite laikinų varžtinių gnybtų.
Pirmiausia patikrinkite, ar neveikia tik viena lemputė, ar kelios. Jei nedega tik viena lemputė, pradėkite nuo lempos bloko. Pradėkite nuo lemputės keitimo. Patikrinkite, ar lemputės lizdas ir kontaktai švarūs ir nepažeisti. Patikrinkite, ar atitinkamame automobilio lizdo kaištyje yra maitinimas. Patikrinkite, ar laidas tinkamai prijungtas priekabos kištuko viduje, ir nuvalykite kištuko kontaktus. Jei reikia, švelniai sureguliuokite kontaktų skirtukus, kad kontaktas būtų geresnis. Patikrinkite lempos jungtį ir įsitikinkite, kad įžeminimas (neigiamas polius) nėra pažeistas. Jei nedega kelios lemputės arba visos, patikrinkite, ar atitinkamame (-iuose) automobilio lizdo kaištyje (-iuose) yra maitinimas. Patikrinkite, ar laidai tinkamai prijungti priekabos kištuko viduje, ir nuvalykite kištuko kontaktus. Jei reikia, švelniai sureguliuokite kontaktų skirtukus. Patikrinkite trosą, einantį nuo vilkties iki priekabos galo, ar nėra pažeidimų, nutrūkimų, sulinkimų ar suspaustų vietų. Atkreipkite ypatingą dėmesį į senesnius remonto darbus.
