Automobilio antena šiuolaikiniame pasaulyje atlieka kur kas daugiau funkcijų nei anksčiau. Ji nebėra vien tik metalinis strypas, o tampa integruota sistema, apimanti radijo, GPS, telematikos ir belaidžių ryšių funkcijas. Tai lemia navigacijos tikslumą, interneto ryšį automobilyje ir net prisideda prie autonominio važiavimo sprendimų. Jei kada susimąstėte, kaip automobilis supranta savo vietą, girdi radiją ar bendrauja su kitais tinklais - atsakymas dažnai slypi ant stogo ar po apdaila esančiame antenos modulyje.
Antenos atlieka kelias kritines funkcijas: priima AM/FM radijo signalus, aptinka palydovinius GPS signalus, užtikrina mobiliųjų tinklų (4G/5G) ryšį, Bluetooth ir Wi‑Fi ryšį, taip pat palaiko telematikos ir V2X (vehicle‑to‑everything) komunikaciją. Vienas įrenginys gali apjungti daugybę imtuvų ir siųstuvų, taip taupant vietą, mažinant aerodinamikos nuostolius ir gerinant automobilio estetiką. Trumpai tariant, antena yra tiltas tarp elektromagnetinių bangų pasaulio ir automobilio elektronikos, paverčianti radijo dažnio (RF) lauką į elektrinius signalus, kuriuos apdoroja imtuvai ir kompiuteriai.
Ruošiantiems techninius sprendimus svarbu suprasti, kad skirtingos funkcijos reikalauja skirtingų dažnių juostų, poliarizacijos ir antenos geometrijos. Tai daro antenų inžineriją sudėtinga, bet tuo pačiu ir inovacijomis paremta sritimi.
Trumpa Antenų Raidos Istorija ir Dizaino Pokyčiai
Radijo imtuvai automobiliuose atsirado dar 1930‑aisiais, tačiau ilgos išorinės antenos (whip) tapo įprastos vėliau, kai išpopuliarėjo FM. Per kelis dešimtmečius matėme kelis pagrindinius dizaino pokyčius: teleskopines antenas (1950-70 m.), varikliu valdomas „power“ antenas (1980-90 m.), o XXI amžiuje dominuoja mažesnės, aerodinamiškos ir estetiškos konstrukcijos - „shark fin“ (rėklės nugarėlės) arba visiškai užslėptos antenos po stogu ar priekinio stiklo sluoksniuose. Gamintojai eksperimentavo su stikliniu antenų integravimu, paslėptais sprendimais ir kintamos konfigūracijos moduliais, tačiau sprendimai dažnai balansuoja tarp remonto kainos, radijo priėmimo kokybės ir automobilio išvaizdos.
Pagrindiniai Antenų Tipai ir Technologinės Savybės
Šiuolaikiniame automobilyje galite rasti kelias antenų klases. Kiekviena turi savo paskirtį, pranašumus ir trūkumus:
Fiberglass (Stiklo Pluošto) Antenos
Šios antenos yra omnidirekcinės ir atsparios oro sąlygoms. Jų metalinis branduolys, dengtas stiklo pluoštu, yra naudingas jūriniam ir bekelės naudojimui. Dažnai montuojamos ten, kur reikia ilgaamžiškumo, bet ne labai aukštos estetikos.
GPS Antenos
Skirtos palydoviniam signalui (GNSS: GPS, GLONASS, Galileo) priimti. Dažnos „shark fin“ formos arba mažos modulio pavidalo antenos, montuojamos ant stogo arba prietaisų skydelyje. Tikslumas priklauso nuo antenos jautrumo, dažnių palaikymo ir įrenginio vietos (tuščiaviduriai kėbulo elementai gali slopinti signalą).
Telematikos ir Mobiliojo Ryšio Antenos
Palaiko 4G/5G, LTE, e‑SIM ir kitus mobiliuosius protokolus. Dažnai integruojamos su Wi‑Fi ir Bluetooth imtuvais - vienas modulis gali apdoroti kelias juostas. Augant 5G, antenos vis dažniau apima MIMO (multiple input, multiple output) elementus, kad būtų užtikrintas didesnis pralaidumas ir mažesnė delsos.

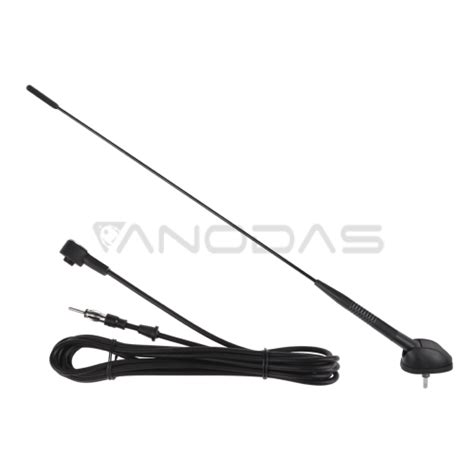

Whip (Ilgo) ir Stubby (Trumpos) Antenos
Ilgos (whip) antenos - tradicinis sprendimas, geriausiai perduodantis AM/FM signalus tolimose arba silpnai aprėptomis teritorijose. Trumpos „stubby“ antenos labiau estetizuotos; jos tinka miesto aplinkai, kur signalo stiprumas paprastai yra didesnis.
Shark Fin (Rėklės Nugarėlės) Antenos
Tai šiuolaikinis sprendimas, kuriame keli imtuvai (GPS, AM/FM, mobilusis ryšys, Wi‑Fi, Bluetooth) sujungti vienoje aerodinaminėje korpuso formoje. Tokios antenos taupo vietą, mažina triukšmą ir gerina automobilio išvaizdą.
Fizika Už Antenos: Dažniai, Ilgis ir Jautrumas
Antena veikia pagal elektromagnetinių bangų savybes. Radijo signalai turi ilgas bangas bei specifines dažnių juostas: AM dažniai yra žemiau, FM apie 88-108 MHz, o mobilieji ir satelitiniai tinklai naudoja GHz juostas. Antenos ilgis dažnai siejamas su bangos pusės arba ketvirčio bangos parametru: pavyzdžiui, optimalus FM antenos ilgis dažnai priartėja prie 32 colių (apie 81 cm), nes tai gerai atitinka FM bangos ilgį. Tačiau praktikoje dizainas, kompaktiškumas ir kelių juostų poreikis verčia naudoti sudėtingesnius sprendimus, tokius kaip multiband elementai ar aktyvios antenos su integruotu stiprinimu.
Svarbūs terminai, kuriuos verta žinoti:
- Gain (pajėgumas): Kiek antena sustiprina signalą tam tikroje kryptyje.
- Poliarizacija: Kaip banga yra orientuota (vertikali arba horizontali) - antenos turi sutapti poliarizaciją su siųstuvu.
- Impedansas: Suderinamumas tarp antenos ir imtuvo laidumo; blogas suderinimas sukelia atspindžius ir praradimus.
Trumpa Prieš Ilga: Kuri Antena Jums Tinka?
Renkantis tarp trumpų ir ilgų antenų, svarbu įvertinti naudojimo scenarijų. Jei daugiausia važinėjate mieste ir siekiate estetinio sprendimo su palaikymu internetui bei GPS, trumpa arba „shark fin“ antena bus puikus pasirinkimas. Jei dažnai leidžiatės į atokias vietoves arba reikia patikimos AM priėmimo - ilga whip antena dažniau duos geresnį rezultatą. Be to, modernios technologijos leidžia derinti: automobiliai gali turėti vieną pagrindinį modulį kartu su papildomais slėptais imtuvais, kad užtikrintų stabilumą įvairiomis sąlygomis.
Dažniausios Problemų ir Ką Daryti
Tipiniai gedimai: fizinis antenos pažeidimas, korozija, prastas kontaktas tarp bazės ir stogo, pažeistas kabelis ar sutrikusi elektronika. Paprastus pakeitimus daugelis vairuotojų atlieka savarankiškai - antenos nuvyniojimas, pakeitimas arba adapterio panaudojimas yra paprastas darbas, jei automobilis turi stogo lizdą. Tačiau integruotų modulių remontas reikalauja profesionalų įrankių ir žinių, todėl dažnai privaloma kreiptis į serviso centrą.
Ateitis: 5G, V2X, Autonominiai Automobiliai ir Antenų Vaidmuo

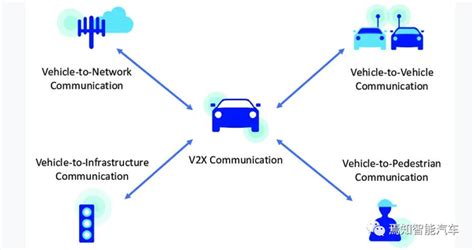

Transporto ryšio ateitis glaudžiai susijusi su antenų evoliucija. 5G ir būsimos 6G technologijos reikalauja aukštesnių dažnių juostų, MIMO architektūrų ir didelio pralaidumo sprendimų. V2X komunikacija (automobilis su infrastruktūra, kitais automobiliais ir pėsčiaisiais) reikalauja patikimos, mažos delsos ryšio - antenos turi palaikyti daugiakanališkumą ir greitą perjungimą tarp dažnių. Autonominiai automobiliai priklausys nuo nuolatinio duomenų srauto: žemėlapiai, sensorių agregacija, nuotoliniai atnaujinimai ir debesų kompiuterija. Antenos taps ne tik signalų priėmimo elementais, bet ir „sensoriniais mazgais“, integruotais su radaru, lidar ar kameros sistemomis. Tai kelia naujus inžinerinius iššūkius dėl tarpusavio trikdžių, elektromagnetinio suderinamumo ir fizinio modulio šilumos valdymo.
Expert Insight
„Antena automobilyje - tai ne vien radijo priemonė, o svarbus komunikacijos taškas“, - sako Dr. Rūta Kazlauskaitė, transporto telekomunikacijų inžinerijos specialistė. „Planuojant ryšio sistemą būtina atsižvelgti į daugiadažnį darbą (multiband), MIMO poreikius ir elektromagnetinį suderinamumą su kitais jutikliais. Ateityje matysime vis daugiau hibridinių sprendimų: didesnis MIMO elementų skaičius, aktyvūs filtrai ir adaptacinės antenos, galinčios keisti savo charakteristikas realiu laiku pagal signalo sąlygas.“
„Pavyzdžiui, mieste sistema gali orientuotis į didelės pralaidos 5G kanalus, o kaime automatiškai perjungti į optimizuotą FM/GPS priėmimą. Tai nėra teorija - tai jau testuojama kai kuriuose AV (autonomous vehicle) prototipuose.“
Automagnetolos Manta Pajungimo Instrukcija
Automagnetolos pajungimas gali atrodyti sudėtingas procesas, tačiau su tinkama informacija ir įrankiais, tai gali būti atlikta savarankiškai. Ši instrukcija skirta tiek pradedantiesiems, tiek patyrusiems automobilių entuziastams, norintiems atnaujinti savo garso sistemą arba pakeisti seną magnetolą nauja.
Prieš pradedant: Būtini Įrankiai ir Atsargumo Priemonės
Prieš pradedant bet kokius darbus su automobilio elektros sistema, būtina pasirūpinti saugumu ir tinkamais įrankiais. Tai padės išvengti galimų elektros smūgių, automobilio elektros sistemos pažeidimų ir užtikrins kokybišką rezultatą.
- Atsuktuvojai: Reikės įvairių dydžių ir tipų atsuktuvų (plokščio ir kryžminio) tinkamų automobilio varžtams.
- Laidų nuėmiklis/replės: Šis įrankis skirtas nuimti izoliaciją nuo laidų nepažeidžiant paties laido.
- Laidų sujungimo įrankiai: Gali prireikti replių, skirtų suspausti laidų jungtis, arba lituoklio ir alavo, jei pasirinksite litavimo būdą.
- Izoliacinė juosta: Būtina laidų izoliavimui po sujungimo. Geriausia naudoti specialią automobilinę izoliacinę juostą, kuri atsparesnė temperatūros pokyčiams.
- Multimetras (testeris): Naudingas įrankis patikrinti, ar laiduose yra įtampa ir nustatyti teisingą poliškumą.
- Magnetolos išėmimo raktai (jei reikalingi): Kai kurioms magnetoloms išimti reikia specialių raktų. Jie dažnai būna komplekte su nauja magnetola.
- Nauja magnetola ir laidų adapteris (jei reikia): Įsitikinkite, kad nauja magnetola tinka jūsų automobiliui. Dažnai reikalingas specialus adapteris, kad prijungtumėte magnetolą prie automobilio laidų.
- Saugumo priemonės: Prieš pradedant darbus, atjunkite neigiamą akumuliatoriaus gnybtą. Tai padės išvengti trumpojo jungimo ir elektros smūgio.
Žingsnis po Žingsnio Instrukcija
- Akumuliatoriaus atjungimas
Pirmiausia, atjunkite neigiamą (-) akumuliatoriaus gnybtą. Tai svarbu norint išvengti elektros smūgio ir apsaugoti automobilio elektros sistemą nuo pažeidimų. Raskite akumuliatorių (dažniausiai po kapotu arba bagažinėje) ir atsukite neigiamo gnybto veržlę. Atsargiai nuimkite gnybtą ir atitraukite jį nuo akumuliatoriaus. Įsitikinkite, kad gnybtas neliestų akumuliatoriaus, kad neatsirastų trumpasis jungimas. - Senos magnetolos išėmimas
Priklausomai nuo automobilio modelio ir magnetolos tipo, išėmimo būdas gali skirtis. Kai kurioms magnetoloms reikia specialių išėmimo raktų, kurie įstatomi į specialias angas magnetolos priekyje. Kitos magnetolos gali būti pritvirtintos varžtais, kuriuos reikia atsukti. Jei naudojate raktus, įstatykite juos į angas ir švelniai patraukite magnetolą į priekį. Jei magnetola pritvirtinta varžtais, atsukite juos ir atsargiai išimkite magnetolą. - Laidų atjungimas
Atsargiai atjunkite visus laidus nuo senos magnetolos. Paprastai tai yra maitinimo, garsiakalbių ir antenos laidai. Atjunkite laidų jungtis spausdami fiksatorius, jei tokie yra. Jei laidai prijungti tiesiogiai, atsukite juos. Būkite atsargūs, kad nepažeistumėte laidų ar jungčių. - Laidų identifikavimas
Svarbu identifikuoti visus laidus, kad teisingai prijungtumėte naują magnetolą. Paprastai, automobiliuose naudojamos standartinės laidų spalvos, bet visada geriau patikrinti automobilio elektros schemą arba naudoti multimetrą. Pagrindiniai laidai yra:- Maitinimo laidas (paprastai raudonas arba geltonas): Šis laidas tiekia maitinimą magnetolai.
- Įžeminimo laidas (paprastai juodas): Šis laidas jungiasi prie automobilio kėbulo ir užtikrina įžeminimą.
- Įjungimo laidas (paprastai oranžinis arba mėlynas): Šis laidas įjungia magnetolą, kai įjungiamas degimas.
- Garsiakalbių laidai (įvairių spalvų): Šie laidai jungiasi prie garsiakalbių. Kiekvienas garsiakalbis turi du laidus - teigiamą (+) ir neigiamą (-).
- Antenos laidas: Šis laidas jungiasi prie automobilio antenos.
- Adapterio prijungimas (jei reikia)
Daugeliui naujų magnetolų reikalingas adapteris, kad jas būtų galima prijungti prie automobilio laidų. Adapteris palengvina pajungimą ir leidžia išvengti laidų karpymo. Prijunkite adapterį prie automobilio laidų pagal adapterio instrukcijas. Įsitikinkite, kad visi laidai yra tvirtai sujungti. - Naujos magnetolos prijungimas
Prijunkite laidus nuo adapterio (arba tiesiogiai, jei nenaudojate adapterio) prie naujos magnetolos. Atidžiai sekite magnetolos instrukcijas ir įsitikinkite, kad visi laidai yra prijungti teisingai. Ypač svarbu teisingai prijungti maitinimo, įžeminimo ir garsiakalbių laidus. Netinkamai prijungti garsiakalbių laidai gali sugadinti magnetolą arba garsiakalbius. - Laidų izoliavimas
Po to, kai visi laidai prijungti, kruopščiai izoliuokite visas jungtis izoliacine juosta. Tai padės išvengti trumpojo jungimo ir užtikrins patikimą jungtį. Įsitikinkite, kad izoliacinė juosta tvirtai apvyniota aplink kiekvieną jungtį. - Magnetolos įdėjimas
Atsargiai įdėkite naują magnetolą į jos vietą. Jei naudojote specialius išėmimo raktus, įsitikinkite, kad jie atjungti prieš įdedant magnetolą. Jei magnetola pritvirtinta varžtais, priveržkite juos. Įsitikinkite, kad magnetola tvirtai pritvirtinta ir nekliba. - Akumuliatoriaus prijungimas
Prijunkite neigiamą (-) akumuliatoriaus gnybtą atgal prie akumuliatoriaus. Priveržkite gnybto veržlę. Įsitikinkite, kad gnybtas tvirtai pritvirtintas prie akumuliatoriaus. - Testavimas
Įjunkite degimą ir patikrinkite, ar magnetola veikia. Patikrinkite, ar veikia radijas, CD grotuvas (jei yra), USB jungtis ir visi garsiakalbiai. Jei kažkas neveikia, patikrinkite laidų jungtis ir įsitikinkite, kad viskas prijungta teisingai. Taip pat patikrinkite automobilio saugiklius, nes galėjo perdegti saugiklis.
Dažniausiai Pasitaikančios Problemų ir Jų Sprendimai
- Magnetola neįsijungia: Patikrinkite maitinimo laidus, įžeminimo laidą ir saugiklius.
- Nėra garso: Patikrinkite garsiakalbių laidus ir įsitikinkite, kad jie prijungti teisingai. Taip pat patikrinkite magnetolos garso nustatymus.
- Radijas neveikia: Patikrinkite antenos laidą.
- Magnetola išsijungia: Patikrinkite maitinimo laidus ir įžeminimo laidą. Gali būti, kad magnetolai trūksta maitinimo.
Papildomi Patarimai ir Gudrybės
Prieš pradedant darbus, perskaitykite automobilio ir magnetolos instrukcijas. Jei nesate tikri dėl savo gebėjimų, geriau kreiptis į profesionalą. Naudokite tik kokybiškus įrankius ir medžiagas. Būkite atsargūs ir atidūs.
Automagnetolos Pajungimas Namuose: Ar Tai Įmanoma?
Forumo diskusijoje užsiminta apie automagnetolos pajungimą namuose. Tai yra įmanoma, tačiau reikalingas 12V maitinimo šaltinis. Paprastas 220V į 12V keitiklis gali būti nepakankamas, jei magnetola turi daug funkcijų (pvz., CD grotuvą, ekvalaizerį) ir naudoja daugiau energijos. Tokiu atveju reikalingas galingesnis maitinimo šaltinis. Svarbu atkreipti dėmesį į maitinimo šaltinio amperų (A) skaičių. Magnetola gali reikalauti tam tikro amperažo, kad veiktų tinkamai. Jei maitinimo šaltinis yra per silpnas, magnetola gali išsijungti arba veikti netinkamai. Taip pat reikia atsiminti, kad automagnetolos yra skirtos veikti automobilyje, todėl jų naudojimas namuose gali būti ne toks patogus. Pavyzdžiui, magnetola gali neturėti nuotolinio valdymo pultelio arba kitų funkcijų, kurios yra įprastos buitinėms garso sistemoms.
Alpine Magelis. Garsiakalbiai.
Laidų Spalvų Reikšmės
Šioje lentelėje pateikiamos dažniausiai pasitaikančios automagnetolų laidų spalvos ir jų reikšmės:
| Laido spalva | Reikšmė |
|---|---|
| Geltonas | Pastovus pliusas (atminčiai palaikyti) |
| Raudonas | Pliusas nuo raktelio (įjungus degimą) |
| Oranžinis | Apšvietimui (illumination) |
| Juodas | Minusas (įžeminimas) |
| Mėlynas | Automatinei antenai |
| Pilkas/Baltas | Garsiakalbiai (priklausomai nuo sistemos) |
Sukeitus laidus vietomis, gali atsirasti problemų. Svarbu padaryti taip, kad magnetola gautų nuolatinį maitinimą iš vieno laido ir maitinimą tik tuomet, kai pasuktas raktelis, iš kito.
