Parkavimo daviklis - tai nedideli elektroniniai įrenginiai, dažniausiai montuojami galiniuose, o kartais ir priekiniuose įvairaus tipo automobilių buferiuose 50-80 cm aukštyje. Šis sprendimas pirmą kartą buvo pritaikytas 1982 metais automobilyje „Toyota Corona“. Ilgą laiką parkavimo davikliai buvo įrengiami tik prabangiuose automobiliuose. Pirmuoju serijiniu automobiliu, kuriame įrengti parkavimo davikliai, yra laikomas 2003 metų automobilis „Toyota Prius“. Serijiniu būdu parkavimo davikliai dažniausiai montuojami po keturis į vieną buferį. Dėl to įrenginiai kartu skenuoja erdvę už automobilio ir prieš jį. Kai kuriuose mažesniuose automobiliuose iš segmentų A ir B viename buferyje montuojami tik trys davikliai, bet to pakanka kasdieniam naudojimui. Automobiliai su įrengtomis pažangiomis parkavimo sistemomis turi daugiau daviklių, kurie taip pat skenuoja erdvę automobilio šonuose. Jei nutarėte savarankiškai montuoti parkavimo daviklius, rinkitės būtent keturių įrenginių komplektus.
Kaip veikia parkavimo daviklis?
Parkavimo davikliuose naudojama ultragarso technologija. Prijungus elektros energiją, įrenginys ima veikti ir siųsti žmogaus negirdimus garsus. Garso bangos pasklinda erdvėje už transporto priemonės arba prieš ją, o atsitrenkusios į kliūtį - grįžta į daviklį. Įrenginio valdymo blokas matuoja, po kurio laiko grįžo signalas, ir pagal tai apskaičiuoja atstumą nuo automobilio iki kliūties. Priklausomai nuo parkavimo sistemos konstrukcijos, atstumas iki kitų objektų yra signalizuojamas įvairiais būdais. Dažniausiai tai yra garsinių signalų serija. Šie signalai iš pradžių būna trumpi ir pasigirsta, kai nuo automobilio iki kliūties yra apie 1,5 metro atstumas, o pastovus signalas informuoja, kai iki kliūties yra apie 30 cm atstumas. Pažangesnėse parkavimo daviklių sistemose naudojami ekranai, kurie grafiškai rodo automobilio atstumą nuo kitų objektų. Automobiliai su serijiniu būdu įrengtais parkavimo davikliais dažniausiai rodo informaciją borto kompiuterio arba radijo imtuvo ekrane.
Kas yra parkavimo kamera?
Automobilių su įrengtomis galinio vaizdo kameromis vairuotojai statydami automobilį neprivalo klausyti garsinių signalų. Turėdami vaizdą, kurį siunčia kameros objektyvas, vairuotojai gali stebėti vaizdą, esantį už automobilio. Objektyvo užteršimas ir silpnas apšvietimas dažnai kelia matomumo problemų. Naudodamiesi serijiniu sprendimu, Jūs negalite pakeisti galinio vaizdo kameros montavimo vietos, todėl belieka reguliariai valyti objektyvo paviršių. Kai kurie gamintojai naudoja judančias arba paslėptas galinio vaizdo kameras, kurios iškyla tik tada, kai yra naudojamos. Kai kuriuose naujausiuose automobilių modeliuose galinio vaizdo kamera turi plovimo purkštuką. Jei montuosite galinio vaizdo kamerą savarankiškai, pasistenkite ją įrengti kuo aukščiau. Dėl to objektyvas užsiterš šiek tiek lėčiau, o matomumo laukas bus platesnis. Prieš pirkdami kamerą įsitikinkite, kad ji turi infraraudonųjų spindulių diodus. Su tokiais diodais vaizdas net ir naktį bus pakankamai geros kokybės.
Kaip automobilyje sumontuoti parkavimo daviklį?
Parkavimo daviklių montavimas nėra labai sunki užduotis. Reikia pagrindinių įrankių ir gręžtuvo montavimo kiaurymėms išgręžti. Dažnai įrenginių komplektuose būna parkavimo daviklių skersmeniui pritaikyti grąžtai. Montuoti įrenginius taip pat nėra sunku. Pieš pradedant darbus verta nuplauti automobilį.
Montavimo kiaurymės
Pirmasis žingsnis yra galinio buferio išmontavimas. Būtina nuimti šonines bagažinės apdailas. Po medžiaginėmis arba plastikinėmis apdailomis dažniausiai būna buferio tvirtinimo varžtai. Kai kuriuose automobiliuose gali tekti išmontuoti galinius posparnius, kad būtų galima atsukti po jais esančius varžtus. Išmontuotą buferį, siekiant apsaugoti jo dažytą paviršių nuo susibraižymo, reikia padėti ant antklodės, rankšluosčio arba žolės. Kitas žingsnis - kiaurymių parkavimo davikliams montuoti išgręžimas. Tam geriausia naudoti daviklių komplekte esantį grąžtą. Jei jo komplekte nėra, slankmačiu reikia tiksliai išmatuoti parkavimo daviklį ir pagal tuos matmenis parinkti grąžtą. Parkavimo daviklių montavimo kiaurymės, priklausomai nuo automobilio pločio, turi būti išdėstytos apie 30-40 cm atstumu viena nuo kitos.
Daviklių montavimas
Parkavimo daviklis montavimo kiaurymėje turi laikytis stabiliai. Prieš montuodami daviklius buferyje, patikrinkite du svarbius dalykus! Visų pirma įrenginiai turi būti sumontuoti tinkamu eiliškumu. Ant daviklių matysite žymas A, B, C, D ir būtent šia tvarka jie turi būti montuojami buferyje (pradedant iš kairės pusės). Antra - būtina nustatyti daviklio viršutinę pusę. Dažniausiai tai nedidelė rodyklė, rodanti parkavimo daviklio montavimo kryptį. Sumontavus daviklius netinkamu eiliškumu arba netinkama kryptimi, dažniausiai atsiranda sistemos veikimo sutrikimų ir dažnai juos tenka montuoti iš naujo.
Laidų prijungimas ir instaliacijos įrengimas automobilyje
Laidus, išeinančius iš daviklių, reikia sujungti su laidais, einančiais į sistemos valdymo bloką. Nors daugelis gamintojų naudoja sparčiąsias jungtis, vis vien verta pasinaudoti patikima įprastine izoliacine juosta ir apsaugoti laidų jungtis. „Motointegrator.com“ ekspertas pabrėžia, kad toks sujungimas bus sandaresnis ir stabilesnis. Prijungtus kabelius geriausia nutiesti viršutinėje galinio buferio sijos pusėje. Papildomai kabelius galima pritvirtinti lipniąja juosta arba užveržimo dirželiais. Kabeliai turi patekti į bagažinę. Reikia stengtis vengti gręžti kėbulą. Geriau paieškoti aklių ir montavimo kiaurymių ir per jas kišti laidus. Gręžti reikėtų tik kraštutiniais atvejais.
Daviklių prijungimas prie elektros instaliacijos
Parkavimo daviklių valdymo bloką reikia prijungti prie automobilio elektros instaliacijos. Geriausias sprendimas yra prijungimas prie kabelio, tiekiančio srovę galinės eigos žibintui. Tada daviklių sistema įsijungs įjungus galinę pavarą. Norint nustatyti, kuris laidas tiekia srovę galinės eigos lemputei, reikia ištraukti galinio žibinto kištuką ir, įjungus degimą bei galinę pavarą, testeriu nustatyti, kuris laidas tiekia srovę atbulinės eigos lemputei. Po to pakanka prijungti raudoną laidą (pliusas) prie nustatyto laido, o juodą laidą (minusas) prijungti prie kabelyje esančio masės laido arba prie kėbulo metalinio elemento.
Garsiakalbio ir ekrano montavimas
Parkavimo sistemos garsiakalbis skleidžia garsus, informuojančius apie transporto priemonės atstumą iki kitų objektų. Dauguma geros kokybės komplektų turi stiprius garsiakalbius, skleidžiančius gana garsius signalus, net jei jie sumontuoti bagažinėje. Jei garsas bus nepakankamas, galima sumontuoti įrenginį arčiau vairuotojo. Jei pasirinktas komplektas turi ekraną, informuojantį apie atstumą iki kliūties, būtina nutiesti kabelį iki įrenginio montavimo vietos prietaisų skydelyje. Kabelį galima nutiesti po grindų kilimėliu arba po stogo apmušalais.
Kaip įrengti galinio vaizdo kamerą – super „pasidaryk pats“ projektai
Galinio vaizdo kameros montavimas transporto priemonėje

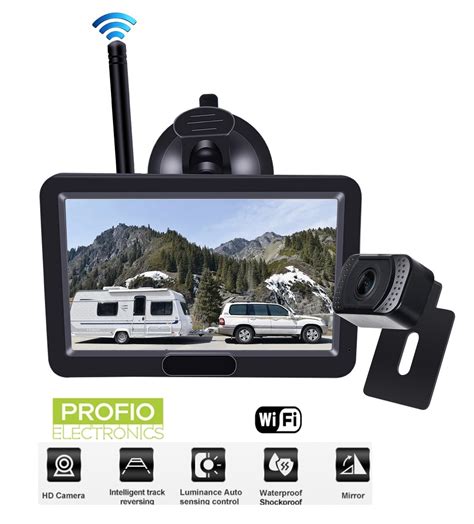

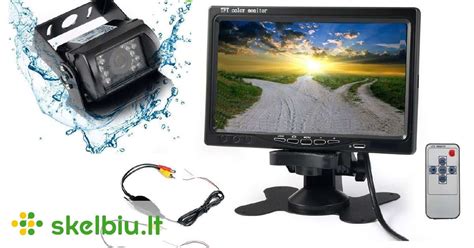

Įrenginys, kurio funkcionalumas didesnis nei parkavimo daviklių, yra galinio vaizdo kamera. Montavimas yra net kiek paprastesnis nei parkavimo daviklių, nes dažnai nereikia gręžti. Lengviausiai montuojama belaidė kamera, integruota į valstybinio numerio rėmelį. Pakanka rasti galiniame dangtyje montavimo kiaurymę, per kurią įrenginiui bus tiekiama srovė. Prijungimas prie elektros instaliacijos atliekama taip pat, kaip ir parkavimo daviklių - pasinaudokite kabeliu, tiekiančiu elektros energiją atbulinės eigos žibintui. Tada kamera įsijungs įjungus galinę pavarą. Kameros su kabeliais, kuriais vaizdas yra perduodamas į ekraną, esantį prietaisų skydelyje arba galinio vaizdo veidrodyje, yra daug pigesnės. Montuojant jas būtina nutiesti kabelį nuo transporto priemonės galo iki prietaisų skydelio. Panašiai, kaip ir parkavimo daviklių atveju, tai galima padaryti po stogo apmušalais arba po salono grindų kilimėliais. Dažniau kabelis yra tiesiamas per viršų.
Ar verta kartu montuoti parkavimo daviklį ir galinio vaizdo kamerą?
Galima pripažinti, kad abi automobilio statymą palengvinančios sistemos papildo viena kitą. Dėl to vairuotojas tuo pat metu garsu ir vaizdu informuojamas apie automobilio atstumą iki kitų objektų. Tokio tipo sprendimai dažnai naudojami gamyklinėse parkavimo sistemose. Kita vertus, kameros ir daviklių montavimas - dvigubos išlaidos. Todėl verta pasvarstyti, ar tikrai reikalingi du įrenginiai, nes kiekvienas jų pakankamai gerai atlieka savo funkcijas. Jei turite ribotą biudžetą, pasirinkite gerus daviklius arba gerą kamerą - nepirkite abiejų sprendimų iš žemiausios kainų lentynos.
Parkavimo davikliai ir galinio vaizdo kamera - nauda ir pasirinkimas
Parkavimo davikliai ir galinio vaizdo kamera - labai pravartūs įrenginiai, reikšmingai padidinantys automobilio statymo saugumą ir komfortą. Tai ypač aktualu naujuose automobiliuose, kuriuose masyvūs durų stulpeliai ir aukšta langų linija dažnai labai riboja matomumą iš vairuotojo sėdynės. Parkavimo pagalbos sistemos taip pat puikiai tinka komercinėms transporto priemonėms. Daviklių arba kameros pirkimo išlaidos nėra didelės. Galite pasirinkti ir abu sprendimus, bet tai ne visada ekonomiškai prasminga. Parkavimo sistemų montavimą galite atlikti savarankiškai arba patikėti autoservisui.
Galinio vaizdo kamerų privalumai ir montavimo ypatumai
Galinio vaizdo kameros padeda vairuotojams saugiau manevruoti ir parkuoti automobilį, ypač ankštose miesto erdvėse. Šios sistemos suteikia realaus laiko vaizdą už automobilio, pašalina akląsias zonas ir padeda išvengti susidūrimų. Renkantis kamerą, svarbu atsižvelgti į automobilio tipą, montavimo galimybes ir atsparumą oro sąlygoms. Galinio vaizdo kameros reikšmingai pagerina matomumą už automobilio, suteikdamos vairuotojams galimybę aiškiai matyti, kas vyksta už jų transporto priemonės. Aklosios zonos - viena didžiausių problemų, su kuria susiduria vairuotojai, ypač manevruodami atbuline eiga. Tradiciniai veidrodėliai neapima viso vaizdo už automobilio, tačiau galinio vaizdo kameros, turinčios 120-180 laipsnių matymo kampą, užtikrina platesnį ir aiškesnį vaizdą. Kameros su naktinio matymo funkcija taip pat užtikrina geresnį matomumą tamsiu paros metu, kai įprastai matomumas yra ribotas. Lietuvos miestuose, kur parkavimo vietos dažnai yra ankštos ir ribotos, galinio vaizdo kameros tampa nepakeičiamu pagalbininku. Šios sistemos ypač praverčia riboto matomumo situacijose - kai automobilis stovi tarp aukštesnių transporto priemonių, šalia konteinerių ar kitų kliūčių, kur tradiciniai veidrodėliai nepakankamai informuoja apie aplinką. Kameros padeda išvengti smulkių susidūrimų su borteliais, stulpeliais ar kitais automobiliais, kas yra itin svarbu perpildytose miesto stovėjimo aikštelėse.
Šiuolaikinių galinio vaizdo kamerų funkcijos
Šiuolaikinės galinio vaizdo kameros yra daugiau nei paprastos vaizdo perdavimo sistemos. HD jutikliai tapo standartu šiuolaikinėse galinio vaizdo kamerose. Jie leidžia matyti aiškų ir detalų vaizdą, kuris padeda pastebėti net smulkiausias kliūtis ar pėsčiuosius už automobilio. Plačiakampiai lęšiai, kurių matymo laukas siekia 120-170°, suteikia platesnį regėjimo lauką nei įprasti veidrodėliai. Šiuolaikinės kameros ne tik rodo vaizdą, bet ir padeda vairuotojui parkuotis. Dinaminės parkavimo linijos yra viena iš svarbiausių funkcijų. Linijos ekrane keičiasi priklausomai nuo vairo padėties, padėdamos tiksliai numatyti automobilio judėjimo kelią. Judesio aptikimo technologija dar labiau prisideda prie saugumo. Ji aptinka judančius objektus už automobilio ir vizualiai įspėja vairuotoją.
Galinio vaizdo kameros pasirinkimas ir montavimas
Galinio vaizdo kameros pasirinkimas priklauso nuo daugelio veiksnių, tokių kaip jūsų automobilio tipas, montavimo galimybės ir individualūs poreikiai. Tinkamai pasirinkta kamera ne tik pagerins vairavimo saugumą, bet ir užtikrins ilgalaikį patikimumą - ypač svarbu atsižvelgti į Lietuvos klimato sąlygas. Automobilio tipas lemia kameros specifikacijas. Pavyzdžiui, mažesniems automobiliams dažnai pakanka kameros su 120° matymo kampu, o didesniems, tokiems kaip SUV ar komercinės transporto priemonės, rekomenduojama rinktis plačiau matančias kameras - iki 170°. Ekrano pasirinkimas taip pat svarbus. Galite rinktis iš kelių variantų: atskiras ekranas, integruota multimedijos sistema arba ekranas galinio vaizdo veidrodėlyje. Laidinės sistemos užtikrina stabilų ir kokybišką vaizdo perdavimą. Belaidės sistemos yra lengviau ir greičiau montuojamos, nes signalas perduodamas radijo bangomis. Jei norite ilgalaikio sprendimo, laidinė sistema yra geresnis pasirinkimas. Lietuvos klimatas - nuo šaltų žiemų iki lietingų rudenių - gali būti tikras išbandymas technikai. Todėl būtina rinktis kamerą, kuri atitiktų aukštus atsparumo standartus. Rekomenduojama, kad įranga turėtų bent IP67 arba IP68 apsaugos klasę, užtikrinančią atsparumą vandeniui ir dulkėms. Taip pat svarbu, kad kamera veiktų esant temperatūrai iki -20°C ar net žemesnei. „AUTOGARSAS.LT“ specialistai pabrėžia, kad patikimumą užtikrina ne tik techninės savybės, bet ir tvirtas korpusas bei UV spinduliams atsparios medžiagos. Tai apsaugo kamerą nuo saulės, lietaus, šalčio bei kelių druskos poveikio.
Savarankiškas montavimas ar profesionalų pagalba?
Teisingai sumontuota galinio vaizdo kamera ne tik pagerina saugumą, bet ir užtikrina jos ilgaamžiškumą. Sprendžiant, ar montuoti savarankiškai, ar patikėti šį darbą profesionalams, svarbu įvertinti savo įgūdžius ir automobilio techninį sudėtingumą. Jei turite reikiamų įgūdžių ir norite sutaupyti, savarankiškas montavimas gali būti tinkamas pasirinkimas. Pasirinkite tinkamą vietą kamerai pritvirtinti - dažniausiai tai būna šalia numerio ženklo arba bagažinės rankenos. Tai padės užtikrinti platų matymo kampą ir apsaugą nuo purvo bei drėgmės. Kamerą tvirtinkite saugiai, vedžiokite laidus per automobilio saloną ir prijunkite juos prie atbulinės pavaros lemputės. Nors savarankiškas montavimas gali būti tinkamas patyrusiems, profesionalų paslaugos užtikrina geriausią rezultatą. "Mes ne tik prekiaujame internetu - mes įrengiame, projektuojame ir montuojame. AUTOGARSAS.LT siūlo sprendimus skirtingoms transporto priemonėms - nuo lengvųjų automobilių iki komercinių modelių. Specialistai ne tik parenka tinkamiausią kameros modelį, bet ir užtikrina, kad sistema veiktų nepriekaištingai. Dar vienas profesionalaus montavimo privalumas - garantinis aptarnavimas ir techninė pagalba. AUTOGARSAS.LT suteikia garantiją tiek įrangai, tiek montavimo darbams, o taip pat siūlo sistemos patikrinimus, programinės įrangos atnaujinimus ir gedimų šalinimą.
Galinės Android kameros pajungimas
Jei jūsų originali atbulinės eigos kamera neveikia su 12V DC įtampa ir neturi AVI išvesties, ji neveiks be specialaus adapterio (retention adapter). Jei nuspręsite išlaikyti esamą kamerą, atkreipkite dėmesį, kad esant žemai raiškai vaizdas didesniame ir aštresniame Android sistemos ekrane gali būti ištęstas ir grūdėtas. Mūsų AHD atbulinės eigos kamera pasižymi puikiu veikimu esant silpnam apšvietimui ir turi plačiakampį 130 laipsnių objektyvą. Pastaba: Jei jūsų automobilis turi Canbus sistemą ir G5 jungtis jau yra prijungta prie Canbus dekoderio per maitinimo kabelį, tuomet jums nereikia prijungti raudonojo laido (Reverse Control) prie atbulinės eigos vaizdo kabelio. Atbulinės eigos kamera prijungta teisingai, tačiau įjungus atbulinę pavarą ekrane rodoma „NO SIGNAL“. Įsitikinkite, kad prijungėte kameros AV kabelį prie CAM VIN kabelio. S serijoje patikrinkite, ar nustatyta teisinga atbulinės eigos režimo (backcar mode) parinktis. Eikite į Car Settings-Backcar-Backcar mode. Galite pabandyti nustatyti režimą į AHD720P25 arba AHD1080P25. Kai kuriems automobilių modeliams variklis gali sukelti elektromagnetinius trukdžius atbulinės eigos kamerai. Pabandykite perjungti atbulinę eigą išjungus variklį ir pažiūrėkite, ar vaizdas yra aiškus. Jei vaizdas yra aiškus, kai variklis išjungtas, tarp atbulinės eigos kameros maitinimo laidų ir automobilio atbulinės eigos žibinto reikia įdėti filtrą. Automagnetola nepersijungia į atbulinės eigos režimą įjungus atbulinę pavarą. A. Be CANBUS sistemos automobiliams. Rankiniu būdu prijunkite G5 pin „back car“ laidą (rožinės arba rudos spalvos) prie raudonojo laido iš atbulinės eigos kameros AV kabelio. B. Su CANBUS sistemos automobiliams. Prijunkite CANBUS dekoderį prie magnetolos maitinimo kabelio ir prijunkite 8-ių PIN CANBUS jungtį prie magnetolos galinės dalies. Taip pat reikia nustatyti CANBUS automobilio modelį.
Naudingos galinės kameros nustatymai
Kaip apversti atbulinės eigos kameros vaizdą? Car Settings-Backcar-Backwards video mirror. Neturiu atbulinės eigos kameros, todėl nenoriu, kad magnetola persijungtų į atbulinės eigos režimą. sekite Car Settings-Backcar-Backcar function-off. Noriu/nereikia, kad muzika būtų nutildyta įjungus atbulinę pavarą. Car Settings-Backcar-backcar mute-on/off. CarSetting-General-Reverse Mute. Kaip įjungti/išjungti atbulinės eigos linijas? sekite Car Settings-Backcar-Backcar ruler- on/off.
