Automobilio elektros sistema yra sudėtingas tinklas, kuriame saugikliai atlieka gyvybiškai svarbią apsauginę funkciją. Jie veikia kaip pirmoji gynybos linija nuo elektros sutrikimų, tokių kaip perkrovos ar trumpieji jungimai, taip apsaugodami brangius elektroninius komponentus ir užkertant kelią gaisrams. Suprasti, kaip veikia saugiklių lizdas ir pats saugiklis, yra svarbu kiekvienam automobilių savininkui.
Kas yra nuolatinės srovės saugiklis?
Nuolatinės srovės (DC) saugiklis yra elektros apsaugos įtaisas, skirtas nutraukti srovės tekėjimą, siekiant išvengti gaisro ar įrangos sugadinimo, kai grandinė yra perkrauta arba įvyksta trumpasis jungimas. Tai yra pagrindinis saugos įtaisas, dažniausiai naudojamas elektros sistemose, užtikrinantis, kad srovės išliktų saugiose ribose.
Pagrindiniai nuolatinės srovės saugiklio komponentai
Paprastai nuolatinės srovės saugiklį sudaro šie pagrindiniai komponentai:
- Saugiklio elementas: Tai pagrindinė saugiklio dalis, paprastai pagaminta iš specializuotos medžiagos, turinčios specifines srovės ir laiko bei srovės charakteristikas. Kai srovė viršija vardinę saugiklio elemento vertę, jis išsilydo ir atjungia grandinę.
- Saugiklio korpusas: Išorinis korpusas, apsaugantis saugiklio elementą, paprastai pagamintas iš izoliacinių medžiagų, siekiant užtikrinti saugų veikimą.
- Saugiklio laikiklis: Dalys, atsakingos už saugiklio tvirtinimą ir prijungimą prie grandinės. Automobiliuose šie laikikliai dažnai yra lizdai, sudarantys saugiklių dėžutės dalį.
Kaip veikia nuolatinės srovės saugiklis?
Nuolatinės srovės saugiklio veikimas priklauso nuo jo elemento savybių. Kai srovė viršija saugiklio vardinę srovę, saugiklio elementas įkaista ir galiausiai išsilydo, nutraukdamas grandinę. Šis lydymosi procesas yra vienkartinis, todėl norint atkurti elektros tęstinumą, reikia pakeisti sugedusį saugiklį nauju.
Kodėl saugiklis suveikia arba nutraukia grandinę?
Saugiklis paprastai išjungia arba nutraukia grandinę, kai srovė viršija saugiklio vardinę srovę. Tai gali sukelti grandinės perkrova, trumpasis jungimas arba gedimas.
Automobilio saugiklių lizdo funkcija ir konstrukcija
Naudojimo metu automobilio saugiklių lizdas (saugiklio laikiklis) apsaugo saugiklį nuo tam tikro perkrovos diapazono, kai srovė svyruoja dėl maitinimo šaltinio ar išorinių trukdžių. Kai automobilio saugiklių lizdo grandinėje atsiranda palyginti didelė perkrovos srovė, jos perkrovos srovė turėtų būti nutraukta per nustatytą laiką.
Automobilio saugiklių blokas tam tikru mastu gali apsaugoti kitas elektroninės grandinės dalis. Jie būna įvairių amperų verčių, pavyzdžiui, 1A, 4A, 5A, 6.3A ir pan.
Automobilio saugiklių laikiklyje esantis saugiklis gali būti naudojamas esant įtampai, lygiai ar mažesnei už jo vardinę įtampą, tačiau paprastai negalima naudoti grandinėse, kur grandinės įtampa yra didesnė už vardinę saugiklio įtampą. Taip pat svarbus yra įtampos kritimas įrenginyje ir saugiklio vardinė srovė.
Šiluminis automobilio saugiklio lizdo balansas reiškia, kad kai temperatūra stabilizuoja išmatuotą įtampą abiejuose galuose, įtampos kritimas abiejuose saugiklio galuose tam tikru mastu turės poveikį grandinei. Todėl reguliuojant įtampos kritimą, šie parametrai yra aiškiai nurodyti.
Automobilio saugiklio lizdo perkrovos srovė daugiausia reiškia srovę, tekančią grandinėje, kuri yra didesnė už įprastą darbo laiką. Jei perkrovos srovės negalima atjungti, tai gali sugadinti kitas grandinės elektronines dalis.
Automobilių saugiklių laikiklių klasifikacija
Automobilių saugiklių laikikliai gali būti klasifikuojami pagal kelis kriterijus:
- Pagal montavimo tipą: Švininių saugiklių laikiklis naudojamas automobilių laidų pynėms. Automatinis saugiklio spaustukas naudojamas automatiniam saugikliui sumontuoti ant plokštės, tai lengva įdiegti ir išardyti.
- Pagal saugiklių įrengimo tipą: Jį galima suskirstyti į saugiklių dėžę ir saugiklių dėžę.
- Pagal saugiklio dydį: Saugiklių dėžę galima suskirstyti į didelę, vidutinę ir mažą saugiklių dėžę.
- Pagal medžiagą: Saugiklių dėžę galima suskirstyti į plastiko ir bakelito saugiklių dėžę.
- Pagal aplinkosaugą: Gali būti suskirstyta į aplinkos apsaugos ir neaplinkos apsaugos saugiklių dėžę.
- Pagal montavimo taškus: Galima suskirstyti į švino saugiklių dėžę ir plokštės tipo saugiklių dėžę, prietaisų skydelio įrengimo saugiklių dėžę ir kt.
Saugiklių paskirtis automobilyje
Automobilio grandinėje yra daug elektrinių prietaisų, sujungtų skirtingų spalvų laidais. Svarbiausias šių grandinių elementas yra saugiklis. Saugiklio funkcija yra apsaugoti elektros grandines ir įrangą. Automobilio saugiklis yra tam tikros rūšies saugiklis, kuris, kai grandinės srovė viršija tam tikrą vardinės srovės dalį (paprastai 2 kartus didesnę), per kelias sekundes sudega, atlikdamas grandinės apsaugos vaidmenį.
Jei neveikia koks nors elektrinis prietaisas, pirmiausia reikėtų patikrinti saugiklius.
Kaip saugiai pakeisti perdegusį saugiklį
Kur yra saugiklis automobilyje?

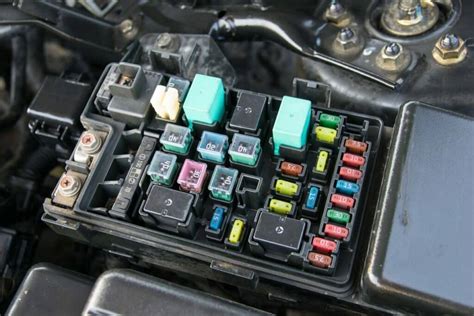

Kadangi automobilyje yra daug dalių ir elektroninės įrangos, o kiekvienoje įrangoje gali būti įmontuotas saugiklis, siekiant palengvinti būsimą techninę priežiūrą, kiekvienas automobilis projektavimo pradžioje turi būti suprojektuotas su centralizuota vieta saugikliams, ir ši vieta vadinama saugiklių dėžute.
Paprastai automobilyje yra dvi saugiklių dėžutės: viena yra variklio skyriuje, atsakinga už automobilio išorinę elektros grandinę (pvz., variklio valdymo bloką, garsiakalbį, stiklo valytuvą, ABS, priekinius žibintus ir kt.). Kita yra šalia vairuotojo kairėje pusėje ir valdo automobilio vidinius elektros prietaisus, tokius kaip langų pakėlėjai, oro pagalvės, elektra valdomos sėdynės, cigarečių žiebtuvėliai ir kt.
Kaip rankomis pakeisti saugiklį
Jei atsirado saugiklio gedimas, svarbu žinoti, kaip rasti ir pakeisti sugedusį saugiklį:
- 1 žingsnis: Raskite saugiklių dėžutę. Saugiklių dėžė salone dažniausiai yra centrinės konsolės šone prie durų arba po vairu. Saugiklių dėžė variklio skyriuje paprastai yra transporto priemonės variklio skyriaus krašte.
- 2 žingsnis: Ieškokite saugiklių lentelės, kad rastumėte saugiklio padėtį. Pagal saugiklių kryžminę lentelę, esančią ant saugiklių dėžutės dangtelio, galime rasti ieškomo saugiklio padėtį.
- 3 žingsnis: Patikrinkite legendą ir sužinokite tikrąją saugiklio padėtį. Turėdami konkretų saugiklio vietos žemėlapį, naudodamiesi legenda galime rasti tikrąją saugiklio vietą automobilyje.
Likusi procedūros dalis yra naudoti specialius automobilių įrankius, kad ištrauktumėte pažeistą saugiklį ir pakeistumėte jį nauju. Dabartinėse transporto priemonėse naudojamo kištukinio tipo saugiklio nėra nei teigiamo, nei neigiamo paskirstymo, todėl keičiant saugiklį reikia tik atkreipti dėmesį į saugiklio dydį ir srovės stiprumą.
Saugiklių pakeitimo atsargumo priemonės
Keičiant saugiklį, svarbu atkreipti dėmesį į šias problemas:
- Teisinga amperų vertė: Keisdami saugiklį, įsitikinkite, kad pasirinkote teisingą saugiklio amperų skaičių. Nedidinkite dabartinių saugiklio specifikacijų.
- Pirkimo kanalai: Saugiklį galima nusipirkti visur, tačiau rekomenduojama pirkti oficialiose 4S parduotuvėse ar remonto dirbtuvėse. Netinkami saugiklių laidai gali būti pagaminti iš kitų metalų, todėl grandinės apsauga nebus garantuojama, o netinkami plastikiniai dangteliai gali sukelti gaisrą, jei saugiklis perkrautas.
- Kaip pakeisti atsarginį saugiklį: Jei nėra atsarginio saugiklio, avarijos atveju galite pakeisti saugiklį iš kitos įrangos, kuri neturi įtakos vairavimui ir saugai.
Įspėjimas: Įstačius didesnio stiprumo srovės saugiklį, elektros grandinė gali perkaisti (gaisro pavojus), jei kuri nors įranga naudos per didelį kiekį elektros energijos.
Dažniausios saugiklių gedimo priežastys
Dabartinė transporto priemonės saugiklio gedimo atvejis gali būti suskirstytas į dvi pagrindines situacijas:
- Per didelė elektros apkrova: Tai gali sukelti didelių elektros prietaisų, tokių kaip priekiniai žibintai, automobilių garso įranga, prastos kokybės cigarečių žiebtuvėlio adapterio ir didelės galios cigarečių žiebtuvėlio naudojimas. Todėl svarbu žinoti originalios gamyklos automobilio galią ir maksimalią apkrovą.
- Automobilio grandinėje yra trumpasis jungimas: Tai gali atsirasti dėl laidų pažeidimo. Kasdieninės priežiūros metu svarbu vengti tiesioginio mašinų skyriaus plovimo vandeniu, kad nebūtų trumpojo jungimo tarp saugiklių dėžutės ir grandinės. Taip pat reikia apžiūrėti, ar nėra trumpojo jungimo pažeistos vielinės gumos ar plikos metalinės vielos.
