Elektromobiliai tampa vis populiaresni, todėl svarbu suprasti, kaip juos efektyviai ir saugiai įkrauti. Šis vadovas apžvelgia įvairius elektromobilių įkrovimo būdus, kištukų tipus, įkrovimo stotelių ypatybes ir svarbius aspektus, kuriuos reikia žinoti kiekvienam elektromobilio savininkui.
Elektromobilio įkrovimo principai
Elektromobilio įkrovimo procesas yra gana paprastas: įkišti kištuką, įkrauti ir ištraukti kištuką. Tačiau po šiuo paprastumu slypi sudėtingesni procesai, susiję su elektros srovės tipais ir įkrovimo galia.
Skiriami du pagrindiniai įkrovimo būdai:
- Įkrovimas kintamąja srove (AC): Šiuo atveju automobilyje sumontuotas lygintuvas perima srovės iš viešojo kintamosios srovės elektros tinklo keitimą į reikalingą nuolatinę srovę (DC).
- Įkrovimas nuolatine srove (DC): Šiuo metodu kintamoji srovė keičiama į nuolatinę srovę už automobilio ribų, pavyzdžiui, įkrovimo stotelėje. Toks būdas leidžia pasiekti didesnę įkrovimo galią ir sutrumpinti įkrovimo procesus, ypač keliaujant.
Įkrovimo procesui įtakos turi daugybė veiksnių, tokių kaip įkrovimo režimas, akumuliatoriaus įkrovimo būklė, transporto priemonės priimama galia, taip pat aplinkos sąlygos, pavyzdžiui, temperatūra.
Įkrovimo jungtys ir kištukų tipai
Europoje pripažinti du pagrindiniai įkrovimo kištukų tipai, kurie užtikrina skirtingus įkrovimo greičius ir galimybes:
„Mennekes“ kištukas (Type 2)
„Mennekes“ kištukas (antras tipas) skirtas lėtam įkrovimui ir atitinka įkrovimo kintamąja srove Europos standartą. Visos viešosios įkrovimo stotelės aprūpintos mažiausiai antro tipo kištukiniu lizdu. Įkrovimas kintamąja srove MEB atveju vyksta nuo 7 iki 11 kW galia. Akumuliatoriai visiškai įkraunami 11 kW galia per laikotarpį nuo 5 valandų (mažesni akumuliatoriai) iki 8 valandų. Jeigu namuose turite sieninę įkrovimo stotelę, galite kasnakt visiškai įkrauti 11 kW galia. Taip pat ir darbe turėtų būti galimybė įkrauti energijos, kurios reikia savaitę važinėti į darbą ir atgal, maždaug per 5-8 valandas. O viešojoje zonoje, pvz., prie prekybos centrų, ateityje galėsite maždaug per valandą įkrauti energijos, kurios reikia dienai.
„Combo 2“ kištukas (CCS)
Sparčiojo įkrovimo standartas Europoje yra CCS įkrovimas („Combined Charging System“). Sparčiajam įkrovimui nuolatine srove numatytas atitinkamas įkrovimo kištukas su papildomais kontaktais. Naudodamas „Combo 2“ tipo kištuką, Jūs galite įkrauti nuo visų viešųjų įkrovimo stotelių su įkrovimu nuolatine srove 22 kW ir didesne galia. Su įkrovimu nuolatine srove iki 100-125 kW galia galite įkrauti automobilį vos per pusvalandį iki 80 %.
Kiti svarbūs kištukų tipai:
- Type 1 (SAE J1772): Dažniausiai naudojama Šiaurės Amerikoje ir Japonijoje, skirta vienfazei kintamosios srovės (AC) įkrovimui.
- CHAdeMO: Nuolatinės srovės (DC) greitojo įkrovimo jungtis, populiari Japonijoje.
- Tesla Supercharger (NACS): „Tesla“ naudojama jungtis, kuri tampa vis populiaresnė ir tarp kitų gamintojų.
- Buitinis lizdas: Standartinis buitinis lizdas (230 V) gali būti naudojamas 1 lygio įkrovimui su nešiojamu įkrovikliu, tačiau tai yra itin lėtas būdas.
- Blue Commando (CEE jungtys): Tvirtos jungtys, naudojamos pramoniniams ir komerciniams įkrovimo sprendimams.
Įkrovimo stotelių tipai ir galia
Įkrovimo stotelės skirstomos į tris pagrindinius tipus pagal galią ir įkrovimo greitį:
- Lėto įkrovimo stotelės (1 lygis): Iki 3,6 kW galios. 40 kWh talpos bateriją gali įkrauti per 13-18 valandų.
- Vidutinio (greito) įkrovimo stotelės (2 lygis): Nuo 3,8 iki 22 kW galios. 40 kWh talpos baterijos įkrovimo laikas svyruoja nuo 2 iki 11 valandų. Šios stotelės tiekia AC energiją tiesiai į elektromobilį.
- Itin greito įkrovimo stotelės (3 lygis): Nuo 24 iki 240 kW galios. 40 kWh talpos bateriją (iki 80 %) gali įkrauti per mažiau nei valandą. Šio tipo stotelės konvertuoja energiją pačios ir į elektromobilį tiekia tik nuolatinę srovę (DC).
Greičiausiai įkrausite 100 kW galios „High-Performance-Charging“ (HPC) įkrovimo stotelėse. Įkrauti elektromobilį iki 80 % pakaks 30 min. Rekomenduojama kasdien elektromobilio iki galo nekrauti, kad akumuliatorius ilgiau tarnautų.

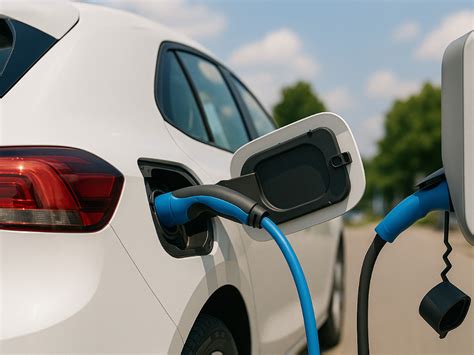

Kaip teisingai įkrauti elektromobilį?
Įkrovimo procesas yra paprastas ir atliekamas keliais žingsniais:
- Atidarykite dangtelį automobilyje.
- Įkiškite įkrovimo kabelį į įkrovimo stotelę arba į kištukinį lizdą.
- Prijunkite įkrovimo kabelį prie automobilio.
- Atlikite autentifikaciją (jeigu reikia).
- Prasideda įkrovimo procesas.
Svarbu nepamiršti uždaryti įkrovimo jungties gaubtelio po įkrovimo, nes į jį patekęs vanduo ar dulkės gali sugadinti įrenginį.
Įkrovimo būdai: vienfazis ir trifazis
Elektromobilio įkrovimo greitis tiesiogiai priklauso nuo to, ar naudojamas vienfazis, ar trifazis įkrovimas:
- 1 fazės įkrovimas: Naudojamas vienas laidininkas, tiekiantis energiją 230-240 V įtampa. Maksimali galia siekia 7,4 kW. Tai tinkamas pasirinkimas namų įkrovimui per naktį (8-12 valandų).
- 3 fazių įkrovimas: Naudojami trys laidininkai, tiekiantys energiją 400-415 V įtampa. Tai leidžia pasiekti 11 kW arba 22 kW galią, užtikrinančią greitesnį įkrovimą. Pavyzdžiui, 60 kWh baterija gali būti įkrauta per 3-6 valandas.
Fazės aktualios tik kintamosios srovės (AC) įkrovimui. Tiesiosios srovės (DC) greitojo įkrovimo stotelėse fazių skaičius neturi reikšmės.
Automobilio vidinė įkrovimo sistema lemia, kaip efektyviai jis gali pasinaudoti įkrovimo stotelės tiekiama galia. Vienfazė sistema riboja galią iki 7,4 kW, o trifazė leidžia įkrauti 11-22 kW galia.
Elektromobilių įkroviklių paaiškinimas | Klauskite šio seno namo

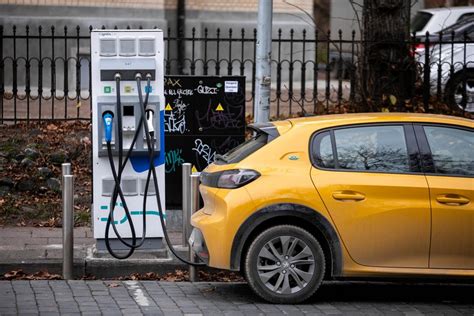

Apsaugos klasės
Įkrovimo stotelės turi apsaugos klases, kurios nurodo jų atsparumą aplinkos poveikiui:
- IP kodas: Nurodo apsaugos laipsnį nuo svetimkūnių, tokių kaip nešvarumai ir vanduo. Pavyzdžiui, IP66 reiškia visišką atsparumą dulkėms ir stipriam vandens poveikiui.
- IK apsaugos standartas: Parodo elektros gaubtų apsaugos nuo išorinių mechaninių poveikių laipsnį, matuojamą džauliais (nuo 0 iki 10). Aukščiausias IK 10 standartas apsaugo nuo 20 džaulių smūgio.
Jei stotelė statoma ant žemės, ji privalo atitikti ne žemesnę kaip IK-08 atsparumo smūgiams klasę, o jei įrengiama lauke - ne žemesnę kaip IP-54 atsparumo dulkėms ir drėgmei klasę.
Renkantis įkrovimo stotelę, svarbu atsižvelgti į Jūsų poreikius, turimos elektros įvado galią, biudžetą ir elektromobilio tipą. Rekomenduojama rinktis vidutinio įkrovimo stotelę (3,7-22 kW) su integruotu įkrovimo kabeliu arba lizdu (Type 2).
