Vakuuminė stabdžių sistema yra gyvybiškai svarbi kiekvieno automobilio saugumui, o jos gedimai gali turėti rimtų pasekmių. Šiame straipsnyje nagrinėsime dažniausius BMW 535d (ir kitų F11 modelių) vakuuminės sistemos gedimus, jų simptomus, priežastis ir prevencijos būdus.
I. Pagrindiniai Vakuuminės Sistemos Gedimai Pagal Simptomus
Gedimai gali pasireikšti įvairiai, tačiau dažniausiai jie pasireiškia nenormaliu stabdžių pedalo pojūčiu arba nepakankama stabdymo jėga.
1. Nenormalus Stabdžių Pedalas
- Pedalas tampa kietas/sunkus: Tai vienas iš rimčiausių gedimo požymių, tiesiogiai mažinantis stabdymo jėgą.
Galimos priežastys:

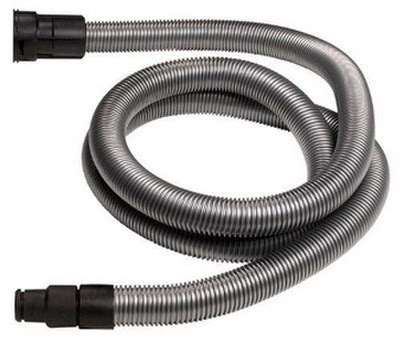

- Nutekėjimas vakuuminėje linijoje (guminio vamzdžio senėjimas ir įtrūkimas, laisva sąsaja).
- Vakuuminio siurblio diafragmos (tradicinio mechaninio siurblio) pažeidimas arba sandariklio problemos, dėl kurių atsiranda slėgio disbalansas vakuumo kameroje.
- Vienpusio vožtuvo gedimas (nepavyksta išlaikyti vakuumo).
- Elektrinis vakuuminio siurblio variklis neveikia arba jo greitis nepakankamas (dažniau pasitaiko naujesnės energijos transporto priemonėse arba transporto priemonėse su turbokompresoriumi).
Pavojaus laipsnis: ★★★★★ (tiesiogiai sumažėja stabdymo jėga, ir lengva prarasti valdymą avarinėje situacijoje).
- Pedalo eiga tampa ilgesnė/nenormalus atgarsis: Tai gali reikšti, kad stabdžių sistema veikia neefektyviai.
Galimos priežastys:
- Stumiamasis strypas ar spyruoklė vakuuminio siurblio viduje įstrigo arba sulaužytas.
- Diafragmos deformacija sukelia padidėjimą.
- Nepakankamas stabdžių skystis arba sistemos oro įsiurbimas (reikia atskirti nuo stabdžių alyvos problemų).
2. Nepakankama Stabdymo Jėga
Našumas: Stabdis jaučiasi „minkštas“, kai leidžiasi į stabdį, ir norint pasiekti numatomą stabdymo efektą, reikia stipriau spausti pedalą, o stabdymo atstumas yra žymiai ištemptas.
Galimos priežastys:
- Nuolat nepakankamas vakuuminis laipsnis (siurblio gedimas ar vamzdyno nutekėjimas).
- Elektrinio siurblio valdymo modulis (ECU) nepavyksta ir siurblio negalima paleisti pagal poreikį.
- Diafragma yra dėvima ilgą laiką, todėl sumažėja energijos padedėjimo efektyvumas (labiau paplitęs didelės ridos transporto priemonėse).
3. Nenormalus Garsas ar Kvapas
- „Šnypščiantis“ oro nutekėjimo garsas:
Vakuuminis vamzdynas yra pažeistas arba vienpusis vožtuvas nėra sandariai uždaromas, o akivaizdų oro nutekėjimą galima išgirsti šalia variklio skyriaus arba kabinos.
- „Bumbsėjimo“ nenormalus variklio garsas (elektrinis siurblys):
Variklio guolis yra dėvimas, vidinės pavaros slysta arba aušinimo ventiliatorius sugenda, garsas yra nenormalus ir ilgą laiką trunka.
- Sudegęs kvapas:
Elektrinio siurblio variklis yra perkrautas ir sudegęs, arba vidinė mechaninio siurblio trintis sukuria aukštą temperatūrą (retas, tačiau reikia nedelsiant sustoti patikrinimui).
4. Nenormalus Variklio Tuščiosios Eigos Greitis (tik tradicinėms degalų transporto priemonėms)
Našumas: Nestabilus tuščiosios eigos greitis, didelis ir mažas greitis ar net variklio užgesimas.
Galimos priežastys:
- Vakuuminio siurblio vakuuminis vamzdis nutekėja sujungus su įsiurbimo kolektoriumi, todėl papildomas oras patenka į degimo kamerą (lygu „įsiurbimo nutekėjimui“).
- Vienpusis vožtuvas nutekėja atvirkštine kryptimi, todėl variklio vakuumą sunaudoja stabdžių sistema.
II. Gedimai Pagal Komponento Tipą
Vakuuminės sistemos gedimai gali būti susiję su skirtingais komponentais, priklausomai nuo siurblio tipo.
1. Tradicinis Mechaninis Vakuuminis Siurblys (priklausomai nuo variklio vakuumo)
- Diafragmos pažeidimas/senėjimas: Guminė diafragma ilgą laiką kelis kartus suspaudžiama dėl vakuuminio neigiamo slėgio ir atmosferos slėgio, todėl yra linkusi įtrūkti ar pradurtą, todėl atsiranda vakuuminis nutekėjimas.
- Vienpusio vožtuvo gedimas: Vožtuvo plokštelė įstringa arba sukietėja sandarinimo guminis žiedas, kuris negali užkirsti kelio atvirkštiniam vakuumo praradimui, o vakuumas greitai išnaudojamas, kai variklis išjungtas.
- Korpuso sandariklio gedimas: Varžtai yra laisvi arba sandarinimo žiedas susenęs, todėl išorinis oras prasiskverbia į vakuuminę kamerą.
2. Elektrinis Vakuuminis Siurblys (nepriklausomas variklio įrenginys)
- Variklio gedimas: Anglies šepetėlių susidėvėjimas, apvijų trumpasis jungimas ar nuolatinio magneto demagnetizavimas, todėl siurblys nepavyksta paleisti arba nepakankamas greitis.
- Jutiklio gedimas: Vakuuminio slėgio jutiklis klaidingai praneša arba yra pažeistas, todėl ECU negali teisingai valdyti siurblio paleidimo ir sustabdymo.
- Valdymo modulis (PCM) gedimas: Grandinės gedimas ar programos anomalija, dėl kurios siurblio darbo logika sutrikdoma (pvz., dažnas paleidimas ir sustabdymas arba neveikimas).
III. Nesėkmės Specialiuose Scenarijuose
Tam tikros aplinkybės gali padidinti vakuuminės sistemos gedimų riziką.
- Gedimas po vandens patekimo: Vandens patekimas į elektrinį vakuuminį siurblį sukelia variklio trumpąjį jungimą, kuris gali pasireikšti staigiu galios praradimu ar gedimo lemputės užsidegimu.
- Aukštos temperatūros senėjimas: Aukštos temperatūros aplinka variklio skyriuje pagreitina guminių dalių (vamzdžių, diafragmų) sukietėjimą ir įtrūkimą, todėl lėtinis oro nutekėjimas gali pasireikšti tik kaip normalūs šaltų automobilių stabdžiai ir sunkūs karšto automobilio pedalai ankstyvoje stadijoje.
- Žmogaus veiksniai: Neįmanoma tinkamai sumontuoti vakuuminio vamzdyno arba nepakankamas varžtų sukimo momentas priežiūros metu sukelia oro nutekėjimą; netinkamas originalių priedų (tokių kaip prastesnių vienpusių vožtuvų) naudojimas ir nestandartinis sandarinimas.
IV. Trikčių Šalinimo Prioriteto Rekomendacijos
Nustatyti gedimo prioritetą padeda greičiau ir efektyviau pašalinti problemas.
- Avarija: Stabdžių pedalas staiga tampa kietas, o stabdymo jėga smarkiai nukrenta - nedelsdami sustokite ir kreipkitės pagalbos.
- Reikia kuo greičiau tvarkyti: Pedalo anomalija su nenormaliu triukšmu, gedimo lemputės užsidegimas (elektrinio siurblio modelis) ir rimtas variklio tuščiosios eigos nestabilumas.
- Prevencinis patikrinimas: Reguliariai tikrinkite, ar vakuuminio vamzdyno įtrūkimai yra įtrūkę ir ar siurblio korpuso varžtai yra laisvi, ypač transporto priemonėse su dideliu rida (daugiau nei 100 000 kilometrų), rekomenduojama sutelkti dėmesį į diafragmos ir vienkartinio vožtuvo tikrinimą.
BMW 535d (F11) Kitos Tipinės Silpnos Vietos
Be vakuuminės sistemos, BMW 535d F11 modelis turi ir kitų potencialių problemų, kurias svarbu žinoti:
Variklis ir Įsiurbimo Sistema
- EGR ir įsiurbimo suodžiai: EGR vožtuvas ir aušintuvas ilgainiui užsikemša suodžiais. Tuomet krenta galia, didėja dūmingumas, gali pasireikšti „avarinis“ režimas. Suodžiai kaupiasi ir įsiurbimo kolektoriuje, todėl pablogėja oro srautas. Sprendimas - profesionalus EGR bei įsiurbimo valymas ar dalių keitimas.
- DPF problema trumpuose maršrutuose: DPF filtras efektyviai sulaiko kietąsias daleles, tačiau automobilį naudojant trumpoms miesto kelionėms, regeneracija vyksta retai ir filtras užsikemša. Tipiniai požymiai: vangumas, padidėjusios sąnaudos, įspėjamieji pranešimai skydelyje. Kartais padeda priverstinė regeneracija, bet esant dideliam užsikimšimui reikalingas keitimas.
- Turbinos, „wastegate“ ir tarpinis aušintuvas: Dviejų turbinų sistema jautri alyvos kokybei ir aušinimui. Dažniausi nesklandumai - alyvos nuotėkiai, guolių dėvėjimasis, „wastegate“ strigimas. Simptomai: švilpimas ar „gręžimo“ garsas, trūkinėjanti trauka, dūmai. Tarpinio aušintuvo arba žarnų nesandarumai mažina įpūtimo slėgį, todėl krenta galia ir kyla temperatūros. Reguliarus alyvos keitimas ir sandarumo patikra ženkliai prailgina turbinų tarnavimą.
Pavarų Dėžė
- Automatinė pavarų dėžė dažniausiai patikima, tačiau su amžiumi gali atsirasti perjungimo smūgiai ar delsimas, ypač šaltu metu arba apkrovos metu. Dažna priežastis - mechatronikos mazgo gedimai ar programinės įrangos nesklandumai. Kai kada pakanka atnaujinti programą ir pakeisti tepalą su filtru, o esant rimtiems pažeidimams tenka remontuoti ar keisti mechatroniką.
- Kitas signalas - pavarų „slydimas“, kai variklio apsukos auga, bet greitis ne. Taip nutinka dėl nepakankamo ar užteršto transmisijos tepalo, sudilusių paketo sankabų ar vidinių pažeidimų. Jei keitimas nepadeda, būtina išsami diagnostika - prireikus atliekamas kapitalinis remontas.
- Sukimo momento keitikliui dėvintis pasireiškia virpėjimai įsibėgėjant, perjungimo vėlavimas ar net visiškas dėžės veikimo sutrikimas. Laiku atliekami transmisijos aptarnavimai padeda to išvengti.
Elektros Įranga
- Kompleksiška elektronika užtikrina komfortą ir saugumą, bet gali sukelti ir neplanuotų bėdų. Dažnas atvejis - akumuliatoriaus išsikrovimas stovint dėl „miegoti“ neperimančių valdymo blokų ar komforto sistemų. Būtina patikrinti srovių nutekėjimą, programinius atnaujinimus ir laidų būklę.
- Generatoriaus gedimai pasireiškia mirksinčiais skydelio žibintais, pranešimais apie įkrovimą, silpnu užvedimu. Jei generatorius nustoja krauti, automobilis gali visiškai prarasti elektrą. Reguliarūs įkrovimo sistemos testai padeda užbėgti įvykiams už akių.
- Jutikliai ir valdymo blokai (pvz., padangų slėgio, variklio valdymo) kartais sukelia klaidingus įspėjimus be mechaninio gedimo. Tokiais atvejais prireikia specializuotos diagnostikos, programavimo ar komponentų patikros.
Važiuoklė ir Vairavimas
- Priekinės pakabos svirčių įvorės laikui bėgant išsidėvi. Girdisi bumbsėjimas per nelygumus, automobilis tampa mažiau tikslus, gali atsirasti netolygus padangų dėvėjimas. Kartais pakeičiamos tik įvorės, bet neretai ekonomiškiau montuoti visą svirtį.
- Galinė pneumatinė pakaba (jei įrengta) linkusi prakiurti balionams - automobilio galas sėda, komfortas prastėja, padidėja padangų apkrova. Gedimo atveju pasiduoda ir kompresorius. Sprendimas - nesandarų elementų keitimas.
- Vairo stiprintuvo siurblys ir žarnos gali leisti skystį. Tuomet vairas tampa sunkus, ypač manevruojant, o važiuojant „ant sauso“ rizikuojama siurblio gedimu. Rekomenduojama reguliariai apžiūrėti sistemos sandarumą.
Aušinimo Sistema
- Elektrinis vandens siurblys šiuose varikliuose yra silpnesnė grandis - sugedęs jis sukelia staigų perkaitimą ir gali pažeisti galvutę ar tarpinę. Įspėjamieji ženklai: greitai kylanti temperatūra, aušinimo skysčio praradimas, pranešimai skydelyje. Prevencija - planinis siurblio, termostato ir aušinimo skysčio keitimas.
- Termostatas, užstrigęs atviroje ar uždaroje padėtyje, išbalansuoja darbinę temperatūrą - krenta efektyvumas, didėja dėvėjimasis. Laiku keičiamas termostatas sumažina rizikas.
- Radiatoriaus, žarnų ir išsiplėtimo indo plastikas sensta: atsiranda mikroįtrūkimų ir nuotėkių. Profilaktika - periodinės apžiūros ir prevencinis nusidėvėjusių detalių keitimas.
Kuro Sistema
- Aukšto slėgio siurblys (HPFP) - kritinis tiesioginio įpurškimo elementas. Jo gedimai sukelia trūkčiojimą, užgesimus, klaidas dėl slėgio nukrypimų.
- Ilgainiui dėvisi ir purkštukai: užsikimšę jie „liesina“ mišinį, didina emisijas ir sąnaudas; pratekantys - „riebina“, atsiranda juodi dūmai ir prastesnis užsivedimas.
- Užsikimšęs kuro filtras riboja debitą, todėl krenta galia, apkraunamas siurblys ir purkštukai. Rekomenduojama laikytis filtro keitimo intervalų ir naudoti kokybišką kurą.
Alyvos Nuotėkiai
- Vožtuvų dangtelio tarpinė, alyvos filtro korpuso tarpinė ir karterio tarpinė - dažniausi alyvos prasisunkimo taškai. Alyva gali patekti ant išmetimo kolektoriaus (atsiranda svilėsių kvapas) ar ant pavarų diržo (praslydimas, priešlaikinis dėvėjimasis). Mažas alyvos lygis pavojingas turbinoms ir guoliams.
- Galinio alkūninio veleno sandariklio pratekėjimai šalinami sudėtingiau, nes dažnai reikia nuimti pavarų dėžę. Pastebėjus lašėjimą tarp variklio ir dėžės - delsimas nerekomenduojamas.
Profilaktika ir Eksploatacija
Siekiant išvengti brangių remontų ir užtikrinti ilgalaikį automobilio patikimumą, svarbu laikytis šių rekomendacijų:
- Laiku keiskite alyvą ir filtrus (naudokite kokybišką sintetinę alyvą, ypač dėl turbinų ilgaamžiškumo).
- Trumpus maršrutus periodiškai „atsveriate“ ilgesnėmis kelionėmis, kad vyktų DPF regeneracija.
- Reguliariai atnaujinkite valdymo blokų programinę įrangą ir tikrinkite klaidas diagnostika.
- Aušinimo ir transmisijos sistemas aptarnaukite preventyviai - pigiau nei remontuoti gedimą.
- Stebėkite sandarumą: alyva, aušinimo skystis, vairo stiprintuvo skystis ir įpūtimo sistema.
