BMW E61, universalas 5 serijos modelis, gamintas nuo 2003 iki 2010 metų, kaip ir kiti automobiliai, turi saugiklių sistemą, apsaugančią elektros grandines nuo perkrovų ir trumpųjų jungimų. Ši sistema yra gyvybiškai svarbi užtikrinant tinkamą automobilio elektros įrangos veikimą. Šiame straipsnyje išsamiai apžvelgsime BMW E61 saugiklių reikšmes, jų buvimo vietas ir kaip juos pakeisti, kad galėtumėte savarankiškai atlikti smulkius remonto darbus ir išvengti didesnių problemų.
Saugiklių Funkcija ir Svarba
Saugikliai yra vienkartiniai apsaugos įtaisai, skirti nutraukti elektros grandinę, kai srovė viršija leistiną ribą. Tai apsaugo jautrius elektroninius komponentus nuo sugadinimo, kuris gali atsirasti dėl trumpojo jungimo ar perkrovos. Kiekvienas saugiklis yra skirtas tam tikrai srovės stiprumui, nurodytam amperais (A). Jei grandinėje atsiranda per didelė srovė, saugiklis "perdega", nutraukdamas grandinę ir apsaugodamas komponentus.
BMW E61 turi daugybę elektros sistemų, įskaitant apšvietimą, langų kėliklius, centrinį užraktą, variklio valdymo sistemą ir kt. Kiekvienai iš šių sistemų yra skirti atskiri saugikliai, užtikrinantys, kad gedimas vienoje sistemoje nepaveiktų kitų.
Saugiklių Dėžutės Vietos BMW E61
BMW E61 saugikliai yra išdėstyti keliose vietose automobilyje. Pagrindinės saugiklių dėžutės yra:

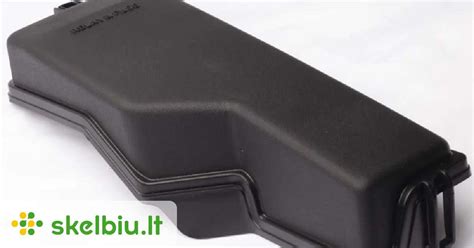

- Pirštinių dėžutė: Pagrindinė saugiklių dėžutė yra už pirštinių dėžutės keleivio pusėje. Norėdami ją pasiekti, atidarykite pirštinių dėžutę ir atsukite du fiksavimo elementus, esančius jos viršuje.
- Bagažinė: Kai kurie saugikliai taip pat gali būti išdėstyti bagažinėje, paprastai dešinėje pusėje, už apdailos plokštės.
Svarbu atkreipti dėmesį, kad saugiklių išdėstymas ir funkcijos gali šiek tiek skirtis priklausomai nuo konkretaus E61 modelio, gamybos metų ir įdiegtos įrangos. Todėl visada rekomenduojama pasikliauti automobilio savininko vadovu, kuriame pateikiama tiksli informacija apie jūsų automobilio saugiklius.
Kaip Rasti Saugiklių Schemą
Saugiklių schema, rodanti kiekvieno saugiklio numerį ir funkciją, paprastai yra pateikiama vienoje iš šių vietų:
- Savininko vadovas: Detaliausia informacija apie saugiklius ir jų funkcijas yra savininko vadove.
- Saugiklių dėžutės dangtelis: Dažnai schema būna atspausdinta ant pačios saugiklių dėžutės dangtelio.
- Internetiniai resursai: Yra daugybė internetinių forumų ir svetainių, skirtų BMW automobiliams, kuriuose galite rasti saugiklių schemas, atitinkančias jūsų modelį.
Saugiklių schemoje kiekvienas saugiklis yra pažymėtas numeriu ir nurodyta, kurią sistemą jis apsaugo. Pavyzdžiui, saugiklis numeris 1 gali apsaugoti priekinius žibintus, o saugiklis numeris 5 - valytuvus. Ši schema yra būtina norint nustatyti, kuris saugiklis yra susijęs su gedimu.
Saugiklių Reikšmės (Pavyzdys)
Kadangi saugiklių reikšmės gali skirtis priklausomai nuo modelio ir komplektacijos, pateikiame keletą pavyzdžių, kurie iliustruoja, kaip atrodo tipinė saugiklių schema. Atkreipkite dėmesį, kad tai tik pavyzdys, ir jūsų automobilio schema gali skirtis:

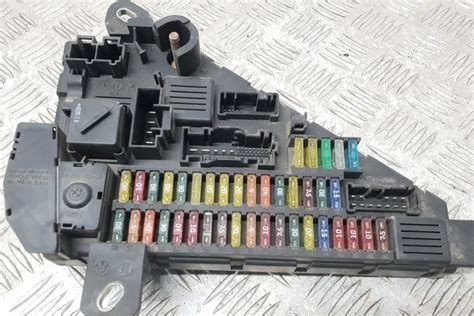

Saugiklių dėžutė pirštinių dėžutėje:
- Lango valytuvas: 30A
- Langu ir žibinto apiplovymas: 30A
- Garso signalas: 15A
- Vidaus apšvietimas, bagažinės apšvietimas, lango apiplovymas: 20A
- Stoglangis: 20A
- El. langu pakelejas. Centrinis užraktas: 30A
- Papildomas ventiliatorius: 20A
- ASC: 25A
- Sildomi purkstukai, kondicionierius: 15A
- Vairuotojo sedynes reguliavimas: 30A
- Servotronic'as: 8A
- Vairo koloneles reguliavimas, vairuotojo sedynes reguliavimas: 30A
- Variklio valdymo sistema, blokiravimas nuo vagystes: 5A
- Diagnostikos jungtis, variklio valdymo sistema: 8A
- LCM. sviesos modulis: 5A
- ABS dyzelinio variklio, ASC, kuro siurblys: 10A
- Skydelis: 5A
- EDC, PDC: 5A
- Galinio stiklo sildymas, sildymas, kondicionierius, papildomas ventiliatorius: 8A
- Vairuotojo sedynes reguliavimas, fotochrominis veidrodis: 22A
- Papildomas ventiliatorius: 30A
- Sildymas, stovejimo sildymas: 10A
- Pavaru perjungimo kulisos apsvietimas, skydelio apsvietimas: 5A
- MID, Ragio imtuvas: 8A
- Stiklo valytuvas: 5A
- El. langu pakelejas, centrinis uzraktas: 30A
- Sildytuvo ventiliatorius, kondicionierius: 30A
- Isorinio veidrodzio reguliavimas, el. langu pakelejas, centrinis uzraktas: 30A
- ABS benzininio ir dyzelinio varikliu: 25A
- ABS benzininio variklio, ASC, kuro siurblys: 10A
- Sedyniu sildymas: 15A
- Vairo sildymas: 10A
- Pavaru perjungimo kulisos apsvietimas, diagnostikos jungtis, garso signalas: 5A
- Airbag, kosmetinio veidrodzio apsvietimas: 8A
- Skydelis: 5A
- Airbag, stop signalas, greicio reguliatorius, sviesos modulis: 5A
- Borto monitorius, radio imtuvas, telefonas, galinio stiklo apiplovymo siurbliukas, galinio stiklo valytuvas: 5A
- Multifunkcinis vairas, MID: 8A
Bagažinė:
- Galinio lango uzuolaidele: 46A
- Stovejimo sildymas, stovejimo ventiliacija: 15A
- Stovejimo sildymas (sitas webasto's): 15A
- Signalizacija: 5A
- Galinio lango sildymas: 30A
- Pneumatine amortizacija: 8A
- Pneumatine amortizacija: 30A
- Prikurke: 30A
- Centrinis uzraktas: 8A
- Kuro siurblys: 15A
- Galinio stiklo apiplovymo siurblys: 20A
- EDC: 15A
- PDC. Parktronic'as: 5A
- Borto monitorius, CD player'is, CD changer'is, Navi: 30A
- Telefonas: 10A
- Borto monitorius, Navi, radio imtuvas, telefonas: 66A
Ši informacija yra tik pavyzdys. Visada patikrinkite savo automobilio saugiklių schemą, kad gautumėte tikslias reikšmes.
Kaip Pakeisti Saugiklį
Saugiklio pakeitimas yra gana paprastas procesas, kurį galite atlikti patys. Štai žingsniai, kurių reikia laikytis:
- Išjunkite automobilio degimą: Prieš keisdami saugiklį, išjunkite variklį ir ištraukite raktą iš spynelės.
- Suraskite saugiklių dėžutę: Remdamiesi savininko vadovu arba schema, suraskite saugiklių dėžutę, kurioje yra sugedęs saugiklis.
- Atidarykite saugiklių dėžutę: Atidarykite dėžutės dangtelį.
- Nustatykite sugedusį saugiklį: Naudodamiesi schema, nustatykite saugiklį, susijusį su neveikiančia sistema. Sugedęs saugiklis paprastai turi nutrūkusį siūlą viduje.
- Ištraukite saugiklį: Naudokite specialų saugiklių ištraukiklį (paprastai yra saugiklių dėžutėje) arba reples, kad ištrauktumėte sugedusį saugiklį. Būkite atsargūs, kad nepažeistumėte gretimų saugiklių.
- Įdėkite naują saugiklį: Įdėkite naują, tokio paties amperazo saugiklį į atlaisvintą vietą.
- Patikrinkite sistemą: Įjunkite automobilio degimą ir patikrinkite, ar sistema, kuri neveikė, dabar veikia.
Jei saugiklis vėl perdega: Jei naujas saugiklis iškart perdega, tai gali reikšti rimtesnę problemą elektros grandinėje. Tokiu atveju rekomenduojama kreiptis į kvalifikuotą elektriką.
Dažniausios Priežastys, Kodėl Perdega Saugikliai
Saugiklio perdegimas paprastai rodo problemą elektros grandinėje. Štai keletas dažniausių priežasčių:
- Trumpasis jungimas: Trumpasis jungimas atsiranda, kai elektros srovė randa netiesioginį kelią į žemę, apeinant normalius grandinės komponentus. Tai sukelia staigų srovės padidėjimą, kuris perdegina saugiklį.
- Perkrova: Perkrova atsiranda, kai grandinėje teka daugiau srovės, nei ji yra skirta. Tai gali atsitikti, jei prie grandinės prijungiama per daug prietaisų arba jei vienas iš prietaisų sunaudoja daugiau srovės nei turėtų.
- Pažeisti laidai: Pažeisti arba nusidėvėję laidai gali sukelti trumpuosius jungimus arba perkrovas.
- Netinkami komponentai: Netinkamai veikiantys elektros komponentai, tokie kaip varikliai, relės ar jungikliai, gali sukelti per didelį srovės suvartojimą.
Prevencinės Priemonės
Norėdami sumažinti saugiklių perdegimo riziką, laikykitės šių prevencinių priemonių:
- Naudokite tinkamus saugiklius: Visada naudokite saugiklius, kurių amperazas atitinka nurodytą jūsų automobilio savininko vadove.
- Nekraukite grandinių per daug: Venkite prijungti per daug prietaisų prie vienos grandinės.
- Reguliariai tikrinkite laidus: Reguliariai tikrinkite elektros laidus, ar nėra pažeidimų ar nusidėvėjimo.
- Patikrinkite elektros komponentus: Jei pastebėjote, kad koks nors elektros komponentas veikia netinkamai, nedelsdami jį patikrinkite ir pataisykite.
Svarbūs Patarimai
- Visada turėkite atsarginių saugiklių komplektą savo automobilyje.
- Jei nesate tikri, kaip pakeisti saugiklį, kreipkitės į profesionalų elektriką.
- Niekada nenaudokite saugiklių su didesniu amperazu, nei nurodyta, nes tai gali sukelti rimtą žalą elektros sistemai ir net sukelti gaisrą.
