BMW automobiliai Lietuvoje yra itin populiarūs, tačiau ne visi vairuotojai gerai supranta jų technines subtilybes. Šiame straipsnyje panagrinėsime vieną svarbių BMW variklių komponentų - VANOS sistemą (Variable Nockenwellen Steurerung), ypač M52 variklyje. Aptarsime VANOS sandarą, veikimo principą, dažniausius gedimus, diagnostikos ir remonto ypatumus. Taip pat paliesime kitus svarbius M52 variklio aspektus, įskaitant tipinius gedimus ir priežiūros rekomendacijas.
Kas yra VANOS sistema?
VANOS - tai elektronikos valdoma kintamų paskirstymo fazių sistema, naudojama BMW varikliuose. Kintamų paskirstymo fazių sistemos, tokios kaip VANOS, leidžia padidinti variklio galią ir sukimo momentą, taip pat sumažinti išmetamųjų dujų toksiškumą.
Kintamų paskirstymo fazių sistemų nauda
Standartiniuose vidaus degimo varikliuose įsiurbimo ir išmetimo vožtuvų atidarymo momentai yra fiksuoti ir sutampa su stūmoklio padėtimi viršutiniame (VRT) ir apatiniame (ART) rimties taškuose. Tai yra pigus, bet ne itin efektyvus sprendimas. Kintamų paskirstymo fazių mechanizmai, tokie kaip VANOS, keičia įsiurbimo ir išmetimo vožtuvų atidarymo laiką, optimizuodami variklio darbą įvairiose apsukose. Tai leidžia padidinti sukimo momentą, pagerinti variklio našumą, sumažinti degalų sąnaudas ir sumažinti kenksmingų medžiagų emisiją.
VANOS Sistema: Sandara ir Veikimo Principas
BMW pradėjo naudoti VANOS sistemą 1992 metais variklyje M50. Ši sistema suteikė varikliams lankstumo, ekonomiškumo ir ekologiškumo.
Vienguba ir dviguba VANOS
Pirmosios VANOS sistemos valdė tik įsiurbimo vožtuvų darbą. Vėliau sukurta dviguba VANOS sistema valdė ir išmetimo vožtuvų darbą. M52 varikliuose dažniausiai naudojama vienguba VANOS sistema.
Pagrindiniai VANOS komponentai
VANOS sistemą sudaro šie elementai:
- Elektroninis valdymo blokas (ECU): Renka informaciją iš variklio apsukų, apkrovos ir aušinimo skysčio temperatūros daviklių.
- Elektromagnetinis vožtuvas: Valdomas ECU, reguliuoja alyvos srautą į hidraulinį valdymo bloką.
- Hidraulinis valdymo blokas: Naudoja alyvos slėgį stūmokliui valdyti.
- Mechaninis valdymo blokas: Pakeičia paskirstymo veleno kampinę padėtį.
Viengubos VANOS veikimo principas
Paskirstymo velenas, atsakingas už įsiurbimo vožtuvų atidarymą, yra varomas krumplinės grandinės. Elektroninis valdymo blokas (ECU) renka duomenis iš daviklių ir variklio programinės įrangos. ECU valdo elektromagnetinio vožtuvo darbą, siųsdamas jam elektrinį signalą. Besikeičianti vožtuvo padėtis leidžia variklio alyvai patekti į hidraulinį valdymo bloką. Alyvos slėgis sukelia atitinkamą spaudimą hidrauliniam stūmokliui. Alyva į hidraulinį bloką patenka per greitinantį arba lėtinantį kanalą. Paskirstymo veleno gale yra cilindrinės formos krumpliaratis, kuris juda mechaninio valdymo bloko viduje. Greitėjimas: Alyva su dideliu slėgiu patenka ant hidraulinio stūmoklio per greitinantį kanalą ir jį pastumia. Stūmoklis pasislenka paskirstymo veleno cilindrinio krumpliaračio link, pastumdamas paskirstymo veleną "greitėjimo" kryptimi. Lėtėjimas: Alyva, nukreipta į hidraulinį valdymo bloką per lėtinantį kanalą, sukelia hidraulinio stūmoklio judesį, kuris pastumia paskirstymo veleną "lėtėjimo" kryptimi.
VANOS veikimas skirtinguose variklio darbo režimuose
- Mažos apsukos: Paskirstymo veleno kampinės padėties pakeitimas vėluoja įsiurbimo vožtuvų atidarymą, sumažindamas degalų-oro mišinio nuostolius per išmetimo vožtuvus.
- Vidutinės apsukos: Paskirstymo veleno kampinės padėties pakeitimas pagreitina įsiurbimo vožtuvų atidarymo laiką, sumažindamas degimo temperatūrą ir kenksmingų azoto oksidų kiekį išmetamosiose dujose.
- Didelės apsukos: Paskirstymo veleno kampinės padėties pakeitimas vėluoja įsiurbimo vožtuvų atidarymo laiką, padidindamas cilindro pripildymą ir variklio sukimo momentą.
Kai kuriuose varikliuose naudojama papildoma Valvetronic sistema, valdanti įsiurbimo vožtuvų eigą.
M52 Variklio Gedimai
M52 varikliai, ypač tie, kurie naudojami E36 ir E46 modeliuose, yra žinomi dėl savo patikimumo ir ilgaamžiškumo. Tačiau, kaip ir bet kuris kitas variklis, jie nėra atsparūs gedimams. Aptarsime dažniausius M52 variklio gedimus ir jų priežastis.
VANOS sistemos gedimai
VANOS sistema yra linkusi į gedimus, ypač automobiliuose su didele rida. Pagrindinės priežastys:
- Hidraulinių vožtuvų riebokšlių susidėvėjimas: Riebokšliai gali sutrūkinėti arba sukietėti, praleidžiant alyvą. Dėl to sistema negali perstumti paskirstymo veleno į reikiamą padėtį, variklis dirba netolygiai, gali gesti tuščia eiga. Šiuolaikiniai tefloniniai riebokšliai yra atsparesni nei originalūs.
- Laisvumai: Laisvumai sukelia barškėjimus po variklio gaubtu. Priežastis gali būti pažeistas stūmoklis, kuriame riebokšlio gedimas sukėlė guolio pažeidimą.
- Elektrinio vožtuvo gedimai: Elektromagnetinis vožtuvas gali sugesti, sutrikdydamas alyvos srautą į hidraulinį valdymo bloką.
- Sistemos užsikirtimas: Dėl nešvarumų arba alyvos trūkumo sistema gali užsikirsti.
- Tepimo sistemos gedimai: Per žemas alyvos slėgis gali pažeisti VANOS sistemą. Priežastys gali būti netinkama alyva, užsikimšę alyvos paėmikliai arba susidėvėjęs alyvos siurblys.
Remontuojant VANOS sistemą, rekomenduojama pakeisti alyvos vamzdelius, alyvą ir filtrą.
Kitos tipinės M52 problemos
- Aušinimo sistema: BMW dažnai pataupo ant aušinimo sistemos, todėl M52 varikliai yra linkę perkaisti. Plastikiniai sujungimai gali lūžti ir praleisti aušinimo skystį.
- Alyvos nuotėkiai: Minkštos variklio tarpinės yra dažnas gedimo taškas.
- Galinio rėmo laikikliai: Galinio subrėmo tvirtinimo taškai gali įtrūkti arba suplyšti, ypač automobiliuose, kurie matė druskingą kelią.
- Dyzelinių modelių įsiurbimo sklendės: Dyzeliniuose modeliuose įsiurbimo sklendės gali išlūžti ir įkristi į variklio vidų, sukeldamos didelių problemų.
- 4 cilindrų modelių Valvetronic sistema: 4 cilindrų modeliai nuo 2001 metų (1.8i 105kw) gali turėti problemų su Valvetronic sistema, jei tepalai buvo keičiami retai.
- Galinės spyruoklės: Galinės spyruoklės dažnai lūžta.
Diagnostika ir Remontas

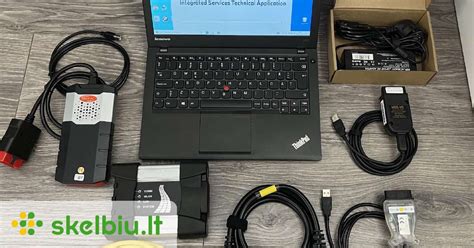

Sistemos Vanos gedimo atveju verta kuo skubiau apsilankyti specializuotose automobilių dirbtuvėse. Tiksli diagnostika, atlikta specialaus kompiuterio pagalba, leis nustatyti gedimo priežastį ir paskaičiuoti remonto kainą.
Diagnostikos svarba
Pagrindinis dalykas sistemos Vanos gedimo atveju - tai tinkama ir tiksli diagnostika, atlikta specialaus kompiuterio pagalba. Tai leidžia tiksliai nustatyti gedimo priežastį ir įvertinti remonto kainą.
Remonto galimybės
Laimei, nepriklausomose dirbtuvėse sistemą Vanos galima suremontuoti už prieinamą kainą. Remonto kaina autorizuotuose servisuose gali būti didesnė.
BMW Vanos gumelių keitimas - senos gumelės ir jų laisvumas
Priežiūros Rekomendacijos
Norint išvengti M52 variklio gedimų ir prailginti jo tarnavimo laiką, būtina tinkama priežiūra:
- Kokybiška alyva: Naudokite aukščiausios kokybės variklio alyvą, atitinkančią gamintojo reikalavimus.
- Reguliarus alyvos keitimas: Periodiškai keiskite alyvą ir filtrą.
- Alyvos lygio palaikymas: Palaikykite tinkamą alyvos lygį variklyje.
- Aušinimo sistemos priežiūra: Reguliariai tikrinkite aušinimo sistemos būklę ir laiku keiskite susidėvėjusias dalis.
- Laiku atliekama diagnostika: Reguliariai atlikite variklio diagnostiką, kad aptiktumėte ir pašalintumėte gedimus ankstyvoje stadijoje.
Alternatyvios Kintamų Paskirstymo Fazių Sistemos
Be Vanos, kiti automobilių gamintojai taip pat naudoja kintamų paskirstymo fazių sistemas:
- VVT-i (Variable Valve Timing - with intelligence): Sukurta Toyota. Sistema analizuoja variklio apsukas, automobilio greitį ir kelio nuolydį, parinkdama tinkamą vožtuvų atidarymo momentą.
- VarioCam: Sukurta Porsche. Ant dviejų paskirstymo velenų galų yra turbinos, kurios gali suktis viena kitos atžvilgiu.
Kiti BMW Dyzeliniai Varikliai ir Jų Ypatumai
BMW M57 variklis buvo montuojamas daugelyje BMW modelių, kol jo vietą užėmė lengvesnis ir ekologiškesnis N57 dyzelinis variklis. Daugelis M57 variklio savininkų patiria rimtų problemų dėl anglies kaupimosi variklyje. Dėl užsikimšusių EGR vožtuvų variklyje kaupiasi anglis. Viena iš labiausiai paplitusių ir rimčiausių M57 variklio problemų yra prastai suprojektuoti įsiurbimo kolektoriaus sūkuriai. Dėl prastos konstrukcijos ir anglies sankaupos šiuose sklendėse šie sklendės turi tendenciją atsiskirti, lūžti ir įsiurbti į cilindrų galvutes. Daugelis savininkų praneša apie įprastus oro srauto jutiklio (MAF) gedimus. Yra žinoma, kad M57 variklis turi problemų su termostatu. Kaip ir su kitais moderniais dyzeliniais varikliais, su DPF ir selektyvaus katalizinio redukavimo (SCR) sistemomis kyla daugiau problemų nei su pačiu varikliu. Daugelis M57 variklių savininkų tenka susidurti su užsikimšusiais DPF filtrais. Taip pat gali būti kitų priežasčių (jutikliai, programinė įranga…), kodėl DPF filtras tinkamai neatsinaujina ir užsikemša. Daugelis savininkų patiria košmarus dėl SCR sistemos gedimų, tokių kaip aktyvus bako gedimas, bako šildytuvo gedimas, NOx jutiklio gedimas ir pan. Jau minėjome, kad M57 ir iš esmės viso kito šiuolaikinio dyzelino EGR vožtuvas yra linkęs užsikimšti ir galiausiai sugesti. Viena iš M57 variklio problemų yra EGR aušintuvo įtrūkimai. M57 pakaitinimo žvakes reikia pakeisti maždaug po 100 000 mylių arba 160 000 kilometrų. Šiems varikliams senstant, įvairios vakuumo linijos aplink variklius tampa trapios ir nesandarios. Automobilyje esantys harmoniniai balansai sugeria ir pašalina pernelyg didelę vibraciją, atsirandančią dėl alkūninio veleno sukimosi. M57 yra sunkus variklis ir galiausiai reikės pakeisti variklio laikiklius. Nemažai savininkų praneša apie alyvos nuotėkį iš turbo alyvos tiekimo linijos. Visi M57 dyzelinio variklio savininkai tikrai žino apie liūdnai pagarsėjusią raudoną žarną. NOx jutikliai matuoja azoto oksido kiekį prieš ir po SCR sistemos, kad užtikrintų suderinamumą su emisijos standartais. Taip, iš tikrųjų tai vienas patikimiausių BMW dyzelinių variklių. Tinkama M57 dyzelinio variklio darbinė temperatūra yra tarp 88-91 laipsnio Celsijaus. DPF filtro regeneracijos metu temperatūra gali šiek tiek pakilti.
BMW N57 variklis - tai galingas ir ekonomiškas šešių cilindrų dyzelinis variklis, tačiau jis, kaip ir kiti varikliai, gali susidurti su tam tikromis problemomis. Indėklų užvilkimas yra viena iš dažniausių BMW N57 variklio problemų. Alkūninio variklio lūžimas yra viena iš rimtesnių BMW N57 variklio problemų. Norint išvengti EGR vožtuvo užsikimšimo, būtina reguliariai tikrinti jo būklę.
Kompiuterinė Diagnostika ir Kiti Serviso Darbai
Reikalinga Bmw grandinės keitimas ir diagnostika? Bmw diagnostika plati sąvoka - galima atlikti daugybę testų ir patikros procedūrų - ir visų darbų kaina bus skirtinga. Mažiausiai kompiuterinė Bmw variklio diagnostika kainuoja 30,- Eurų + PVM. Visų elektros sistemų diagnostika ir remontas. Bmw variklio diagnostika, jei yra įtarimas, kad neveikia turbina, purkštukai, egr vožtuvai, Bmw dpf suodžių filtras ar variklio mechaninė grupė. Turime nuosavą turbinų remonto cechą Kaune, kuriame atliekamas turbinų remontas. Dpf suodžių filtrų patikra / diagnostika. Tikriname dpf filtrus, nustatome jų efektyvumą, peržiūrime regeneracijos procesus, surandame priežastis, susijusias su dpf užsikimšimu. Esant poreikiui, atliekama dpf filtro regeneracija. Negražiai dirba variklis? Kala, gęsta, nesikuria ar blogai kuriasi ryte? O gal ryja tepalus ar dingsta antifrizas. Pučia šlangas ar tepale atsirado dyzelino? Tikriname ir remontuojame dyzeliniams Bmw automobiliams purkštuvus. Statome ant naujausio stendo, reikalui esant atliekame dalinį ar pilną purkštukų remontą naudodami originalias dalis. Turite įtarimą, kad neveikia Bmw purkštukai? Dinginėja jūsų automobilio trauka? Vertą pasitikrinti Bmw egr vožtuvo sistemą. Lietuvoje esame vieninteliai, kurie Chip Tuning procesus naudojame sprendžiant tam tikras specifines variklio darbo problemas. Kai remontas gali kainuoti 2000,- mes galime panaudoti tam tikrus metodus, koreguojant ECU algoritmą taip, kad išvengti tokios remonto sumos. „VDC” - vienas iš nedaugelio autoservisų, kuriame po vienu stogu rasite ir dujininkus. Svarbiausia - kad šie mūsų kolegos, ne tik atlieka dujų įrangos montavimą Bmw automobiliams, bet ir remontuoja dujų sistemas beveik visų LPG gamintojų. Kompiuterinė Bmw diagnostika skubos tvarka - atliksime Bmw patikrą tą pačią dieną Kaune Vilniuje ir Klaipėdoje. Nereikės ieškoti kur susiremontuoti Bmw automobilį po diagnostikos. Visas pilnas Bmw servisas ir profesionalus remontas - viskas vienoje vietoje. Dirbame tik su originalia įranga. Norite patikrinti perkamo Bmw automobilio variklį ir jo elektroniką? Jokių problemų - padarysime. Atlikus Bmw variklio patikrą kartu su pardavėju - galėsite jaustis daug saugiau sudarę sutartį. Labai dažnai nutinka taip, kad žmonės tikrina savo Bmw automobilį po pirkimo, o ne prieš. Remontuojame ir elektrinę ir mechaninę ABS ESP SRS dalį. Surandame gedimo priežąstis ir jas pašaliname per pakankamai trumpą laiką. Reikalinga Bmw turbinos patikra? Atliekame visus Bmw turbinos diagnostikos darbus tiek su kompiuterine įranga, tiek nuėmę ir pastatę ant stendo. Turime galimybę patikrinti Bmw automobilio turbiną prieš pirkimą. Pasitikrink Bmw turbiną prieš pirkimą - nusiderėk kainą, už kurią susitvarkysi turbiną naujai. Bmw diagnostika VDC diagnostikos centre šiandien kainuoja nuo 30 iki 45,- Eur. Priklausomai nuo modelio ir metų, kuriais pagamintas automobilis. Priklausomai nuo to, koks gedimas ir ko jūs norite - sužinoti, kas neveikia ar ką reikia keisti ir remontuoti? Mūsų autodiagnostikos specialistai po atliktos automobilio diagnostikos gali pašalinti patys atsiradusį gedimą. Tuo tarpu, kai daugelis atliekančių tokias paslaugas - konstatuoja tik faktą, kuris automobilio mazgas neveikia, kitaip tariant nebeatlieka savo funkcijos. KAIP MES JUMS SUTAUPYSIME ? 9. Pas mus daugiausia klientų tokių, kurie jau atliko ne vieną autodiagnostikos procedūrą, o jų Bmw remontu taip niekas rimtai ir nepanoro užsiimti. Reikalinga Bmw automobilio patikra prieš perkant ? Labai dažnai nutinka taip, kad reikalingas Bmw elektrikas tam tikrai specifinei operacijai / darbui atlikti. Taigi, mes turime beveik visas galimybes išspręsti bet kokią Bmw elektronikos problemą.
Dažnos Nesikuriančio BMW Variklio Priežastys
NESIVEDA BMW AUTOMOBILIS? Starteris suka veleną greičiau nei įprastai. Peršokęs Bmw variklio paskirstymo diržas. Toks gedimas sąlygoja taip pat vožtuvų lankstymą kai kuriuose varikliuose. Norint pakeisti vožtuvus tenka nuiminėti variklio galvą. Išoriškai girdimas vožtuvų kalenimas tuo atveju kai variklio paskirstymo diržas būna peršokęs per dantį. Dyzeliniuose Bmw ir ne tik, varikliuose variklio neužvedimą sąlygoja tokios priežastys - blogas pakaitinimo žvakių veikimas. Gali būti, kad žvakėms atėjo galas, arba jos negauna pakankamai srovės, arba dėl kokių nors priežasčių grandinėje įtampos nebėra visiškai. Tokiu atveju pakaitinimo žvakes reikia išsukti ir patikrinti jų veikimą. Kuro padavimo problemos Bmw ir kitose automobilių markėse. Tai purkštukai, aukšto slėgio kuro siurblys ir visa eilė elektroninių šios sistemos daviklių, dėl kurių gali nutrūkti dyzelino padavimas į degimo kamerą. Stūmokliai, vožtuvų įvorės, balnai, žiedai, cilindrų simetriškumas.
Kai Variklis Sukasi, Bet Nesiveda
YRA BMW DEGIMAS, BET NESUKA STARTERIS? Dėl pernelyg mažo tepalo lygio variklyje veleno guoliai užstringa. Švaistikliai. Nulūžę starterio dantračiai užstrigdina smagratį. Paskirstymo veleno grandinės gedimas. Norint įvertinti ar tai tikrai veleno grandinė užstrigdino variklio prasisukimą reikia nuimti variklio galvutę, priekinį dangtelį. Hidrosmūgis - deformuoti švaistikliai. Į tepimo sistemą patekęs antifrizas gali visiškai sugadinti vidinę mechaninę dalį, nes dingęs metalinių detalių tepimas velia indėkus ir t.t.
