Ar pastebėjote geltonas liepsnas, kai degiklis įjungtas? Ar ant indų pradėjo atsirasti suodžių? Ar tu visiškai nesupranti, kas vyksta? Problema plačiai paplitusi, o sprendimas paprastas. Papasakosime kaip pakeisti purkštukus „Hephaestus“ dujinėje viryklėje ir atskleisime technologines subtilybes.
Mūsų pateiktame straipsnyje galite susipažinti su dujų įrangos veikimo principu, taip pat su purkštukų konstrukcijos paskirtimi ir specifika. Norėdami suprasti, kodėl kyla problemų, išsiaiškinkime, kam paprastai yra skirti purkštukai. Sužinosite, kaip prižiūrėti buitinę įrangą.
Iš dujotiekio arba iš slėginio baliono dujos tiekiamos į dujotiekį, kuris yra neatskiriama dujinės viryklės dalis. Toliau degalai praeina per purkštuką, patenka į degiklio korpusą, kur susimaišo su oru ir tik tada užsidega, eidami per skirstytuvus. Pagrindinės dujos nuo išpilstytų dujų skiriasi slėgio parametrais - tai yra pagrindinė ir dažniausia priežastis, kodėl reikia keisti purkštukus. Kitais atvejais dažniausiai galite apsiriboti paprasta priežiūra, nesinaudodami pakeitimu.
Kas yra purkštukas?
Purkštukas yra vienas iš pagrindinių dujinės viryklės komponentų. Jis užtikrina pakankamo tūrio ir reikiamo slėgio mėlynojo kuro tiekimą į degiklį. Be antgalio dujinės viryklės veikimas būtų neįmanomas.
Purkštukų veikimo nukrypimai matomi iš karto, juos pastebi geltona ir raudona liepsna bei suodžiai ant indų.
Antgalio forma primena varžtą, kurio galvoje yra praėjimo anga. Skylės skersmuo turi atitikti tiekiamo kuro slėgį ir degiklio galią. Reikia atsižvelgti į tai, kad pagrindinių dujų ir išpilstytų dujų slėgis labai skiriasi, todėl šių degalų tipų purkštuko skersmuo skirsis.
Purkštukas reguliuoja slėgį ir užtikrina, kad dujos patektų į degiklį reikiamu tūriu, lygiaverčiu oro kiekiui, reikalingam normaliam degimo procesui. Norint užtikrinti kuo efektyvesnį krosnelės veikimą, pašalinti kenksmingų produktų išsiskyrimą, rūkymo faktorių ir normalizuoti kuro sąnaudas, reikia sumontuoti purkštukus, išleidimo angos matmenys ir skersmuo atitinka dujinės viryklės gamintojo reikalavimus.
Purkštukų tipai ir pagrindinės jų charakteristikos
Purkštukai arba purkštukai su šešiakampe galvute, išoriniu sriegiu ir išilgine vidine anga. Didžioji dauguma yra pagaminti iš bronzos.
Pagrindinių ir išpilstytų dujų purkštukai skiriasi sriegio ilgiu ir dujų tiekimo kanalo skersmeniu, o tai susiję su skirtingu kuro tiekimo slėgiu.
Galinėje dalyje yra žymėjimas, rodantis informaciją apie purkštuko pralaidumą. Matavimo vienetai yra dujų tūris kubiniais centimetrais, kurį purkštukas gali praleisti per 1 minutę.
Purkštukai gali būti dviejų tipų - gamtinėms dujoms (skiriasi didesniu skylės skersmeniu ir sutrumpintu korpusu), suskystintoms dujoms (skiriasi mažesniu angos skersmeniu ir pailgu korpusu, kuris siejamas su didesniu slėgiu).
Slėgis balione viršija slėgį dujų linijoje, o tai paaiškina mažesnį skersmenį atitinkamo antgalio galvutėje. Degiklio galią lemia jo dydis, todėl atitinkamų purkštukų angų skersmenys skirsis.
Purkštuko angos skersmuo turi atitikti dujų slėgį:
- Didelis degiklis - 1,15 mm (20 Bar); 0,6 mm (50 barų); 1,15 mm (20 barų); 0,75 mm (30 barų).
- Vidutinis degiklis - 0,92 mm (20 Bar); 0,55 mm (50 barų); 0,92 mm (20 barų); 0,65 mm (30 barų).
- Mažas degiklis - 0,75 mm (20 Bar); 0,43 mm (50 barų); 0,7 mm (20 barų); 0,5 mm (30 barų).
- Orkaitės degiklis - 1,2 mm (20 Bar); 0,65 mm (50 barų); 1,15 mm (20 barų); 0,75 mm (30 barų).
Reikia atsižvelgti į tai, kad neteisingą purkštukų veikimą gali lemti ne kuro rūšies pasikeitimas, o paprasčiausias išleidimo angos užsikimšimas. Kartkartėmis tai būtina pakeisti purkštukus arba nuvalykite juos. Rekomenduojamas procedūros atlikimo dažnis - kartą per metus.
Užsikimšę purkštukai pablogina liepsnos kokybę ir mažina generuojamos šilumos kiekį. Be to, didėja degalų sąnaudos, o tai nepageidautina suskystintų dujų įrangos savininkams. Šis faktas netiks ir namų savininkams, kuriuose įrengti dujų skaitikliai.
Purkštukų valymas
Norėdami išvalyti purkštukus, jums reikės:
- Universalūs produktai - soda arba actas, indų ploviklis;
- Indų valiklis;
- Dantų šepetėlis;
- Plona viela arba adata.
Darbas prasideda nuo anglies nuosėdų, suodžių ir riebalų pašalinimo iš vietos, kurioje yra antgalis. Antgalis turi būti atsuktas ir pamirkytas ploviklio, sodos ar acto tirpale. Purkštukų valymui nereikia specialių įrankių, tereikia plonos vielos, dantų šepetėlio ir ploviklio.
Išorinį paviršių galima valyti dantų šepetėliu ir įprastais buitiniais valymo milteliais. Purkštuko angą reikia išvalyti adata, kartais pūtimas siurbliu ar kompresoriumi yra pateisinamas.
Išvalytą ir išdžiovintą purkštuką reikia sumontuoti iš naujo. Jei purkštukų valymas neduoda rezultatų arba nusprendėte pakeisti vienos rūšies mėlyną kurą į kitą, tada tiesiog būtina pakeisti purkštukus. Reikia atsižvelgti į tai, kad universalių purkštukų nėra. Kiekvienas modelis turi savo ypatybes.
Todėl, jei užduotis yra iš naujo įrengti „Hephaestus“ krosnelę, tuomet turite nusipirkti purkštukų rinkinį, skirtą specialiai šio prekės ženklo įrenginiui. Tokį rinkinį galite įsigyti beveik bet kurioje specializuotoje dujų įrangos parduotuvėje. Jei jo nėra, visada galite susisiekti su oficialiu gamintoju arba jo atstovu.
Viryklės paruošimas purkštukų keitimui
Pasiruošimas darbui keičiant purkštukus „Hephaestus“ dujinėje viryklėje prasideda išjungiant pagrindinį dujų tiekimo vožtuvą arba uždarant vožtuvą ant cilindro. Toliau reikia nuimti groteles ir nuimti degiklius. Visi šie darbai atliekami paprastai ir nereikalaujantys jokių įrankių.
Jei pažiūrėtume į skylutes, kurios atsidarė nuėmus degiklius, pačių purkštukų nepamatysime. Taip yra dėl plokštės konstrukcinių savybių. Daugumoje šiuolaikinių modelių purkštukai yra daug lengviau pasiekiami. Tačiau mūsų atveju viskas yra šiek tiek sudėtingiau - krosnelės stalas turi būti išmontuotas.

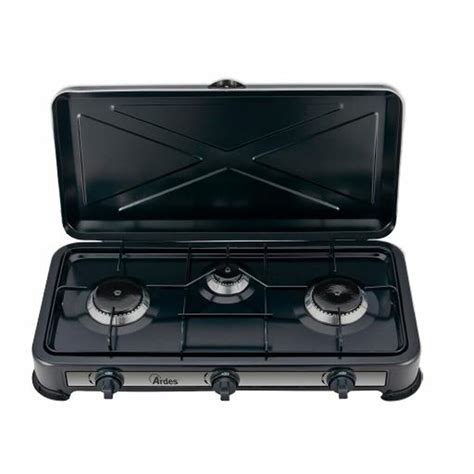

Nuėmę degiklius matome, kad prieiti prie purkštukų neįmanoma neišardžius stalo - viršutinė metalinė plokštė tvirtinama varžtais.
Norėdami išardyti stalą, turite atsukti varžtus naudodami Phillips atsuktuvą. Skirtinguose „Hephaestus“ plokščių modeliuose varžtų skaičius gali skirtis. Bet jie visi yra stalo viršuje, priekyje ir gale. Išsukus varžtus stalas tiesiog pakyla.
Kartais dėl riebalų stalą ne taip lengva nuimti, atrodo, kad jis prilipęs prie korpuso. Tokiu atveju jį reikia atsukti atsuktuvu arba stipriu peiliu. Nuėmus stalą, korpusas ir pats stalas turi būti kruopščiai nuvalyti nuo nešvarumų.
Nuėmus dangtelį pamatysime dvi metalines juosteles, kurios yra savotiški kreiptuvai ir vadinami traversais. Kiekvieno iš keturių degiklių korpusai yra pritvirtinti prie traverso.
Visi mazgai turi tą patį įrenginį. Vienintelis skirtumas yra dujotiekio ilgis, per kurį dujos tiekiamos į antgalį ir iš ten per antgalį patenka į degiklį.
Degikliai tvirtinami prie traverso, visi sujungimo taškai yra vienodos konstrukcijos ir skiriasi tik dujotiekio ilgiu.
Degiklio korpusas yra tvirtai pritvirtintas prie dujotiekio, užtikrinant visos konstrukcijos patikimumą.
Įrenginys nėra sudėtingas, tačiau jūs turite jį suprasti, kad ateityje nekiltų problemų išmontuojant purkštukus ir vėlesnį jų montavimą, taip pat su „Hefaisto“ plokštės taisymas jei būtina.
Kaip tinkamai nuimti purkštuką?
Yra nuomonė, kad jūs galite pakeisti purkštuką nenuimant stalo. Tam reikia tik specialaus vamzdinio veržliarakčio. Taip, tai įmanoma, bet tik šiuolaikiniuose modeliuose su kitomis dizaino savybėmis.
Šiuolaikiniuose dujinių viryklių modeliuose purkštukus galima pakeisti neišardant stalo, tereikia nuimti degiklio korpusą.
Jei atidžiai pažvelgsime į konstrukciją, pamatysime, kad mūsų krosnyje vamzdyno galas yra pritvirtintas degiklio korpuse, todėl neįmanoma pasiekti purkštuko nenuėmus stalo.
Kokių raktų reikia norint išimti purkštuką?
Antgalio galvutei tinka 8 mm atviras veržliaraktis; galite tiesiog pabandyti atsukti antgalį. Bet tai nenaudinga idėja, paprastai antgalis įstringa darbo metu, todėl antgalis tiesiog sukasi aplink dujotiekį.
Dėl to norite pritvirtinti antgalio veržlę kitu 14 mm veržliarakčiu. Minčių eiga yra logiška ir teisinga, tačiau tai neįmanoma, nes degiklio korpusas tampa kliūtimi.
Kaip atskirti antgalį su srove nuo degiklio?
Norint pasiekti antgalio veržlę, reikia atlaisvinti patį antgalį nuo degiklio korpuso. Vienintelė kliūtis yra spaustukas išlenktos plokštės pavidalu.
Nuėmę tvirtinimo plokštę, galite lengvai atlaisvinti vamzdyną su antgaliu ir antgaliu nuo degiklio korpuso.
Tiesiog suspauskite lėkštę ir šiek tiek pastangų patraukite link savęs.
Išėmę laikiklį, tiesiog paspauskite ant vamzdyno, taip antgalis paprasčiausiai nukris žemyn ir lengvai išeis iš degiklio korpuso.
Purkštuko pašalinimo būdai
Yra du būdai, kaip nuimti purkštuką iš antgalio. Pirmuoju atveju pakanka vienu raktu laikyti antgalio veržlę, o kitu atsukti antgalį. Jei dėl kokių nors priežasčių negalite lengvai atsukti purkštuko, galite naudoti antrąjį metodą.
Patogiau dirbti, jei antgalis ir antgalis yra jūsų rankose, o ne pritvirtinti prie vamzdyno. Tiesiog patraukite antgalį link savęs ir jis atsilaisvins nuo dujotiekio. Dabar galite žymiai palengvinti savo darbą. Antgalio veržlę galima įspausti į veržlę, o antgalį galima lengvai atsukti, nebijant sugadinti vamzdyną.
Atjungę antgalį su antgaliu nuo dujotiekio, galite atsukti antgalį iš bet kurios patogios padėties.
Kiekvienas „Hephaestus“ dujinės viryklės antgalis, kaip ir bet kuris bet kurios kitos markės ir modelio viryklės antgalis, turi savo ženklinimą. Todėl, nuimant purkštukus nuo antgalių, nebūtina prisiminti purkštukų vietos. Vėlesnio diegimo metu nebus jokių problemų.
Vamzdžių O-žiedai
Antgalio konstrukcija ir jo sujungimas su antgaliu nenumato jokių sandarinimo juostų naudojimo. Tačiau dujų nuotėkio saugos įtaisas vis dar egzistuoja. Atkreipkite dėmesį, kad nuėmus antgalį nuo dujotiekio, guminis žiedas dažniausiai lieka jo viduje.
Nuėmus antgalį su antgaliu, sandarinimo žiedą reikia nuimti nuo pastarojo korpuso ir grąžinti į vamzdyną.
Kad jis nepasimestų nuimant antgalį, jį reikia nuimti nuo antgalio ir sumontuoti ant dujotiekio. Jei purkštukai yra keičiami, patartina kartu su jais įsigyti ir žiedų rinkinį, kad būtų galima pakeisti ir juos.
Purkštuko montavimo procedūra
Baigę purkštukų nuėmimą iš antgalių, galite nedelsdami pradėti juos montuoti. Visi darbai atliekami atvirkštine tvarka.
Pirmiausia veržliarakčiu reikia įsukti antgalį į galiuką. Po to uždėkite antgalį ant dujotiekio, pakelkite jį prie degiklio korpuso ir sumontuokite, o tvirtinimo plokštę grąžinkite į pradinę vietą.
Šiuo metu purkštukų keitimas dujinės viryklės degikliuose gali būti laikomas baigtu, belieka sumontuoti stalą į vietą ir pritvirtinti varžtais.

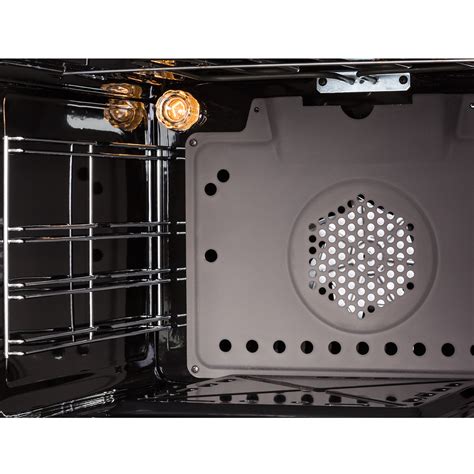

Orkaitės antgalio keitimas
Kaip ir keičiant purkštukus degikliuose, neapsieisite be parengiamųjų darbų. Prieiti prie purkštukų orkaitėje taip pat nėra taip paprasta. Ir jei degiklių atveju turėjome išardyti stalą, tada, norėdami pakeisti orkaitės purkštukus, turime arba išardyti grindis, arba sunkiais atvejais nuimti kairę šoninę sienelę.
Eikime eilės tvarka - purkštukas yra purkštuko korpuse už plokštės sienelės kairėje pusėje. Norint prie jo patekti, reikia atidaryti apatinio stalčiaus dangtį, visiškai atidaryti orkaitės dureles ir patraukti grindis link savęs - jos turi lengvai išeiti.
Orkaitės purkštuko keitimas
Orkaitės degiklis yra išlenktas vamzdis, pritvirtintas dviem varžtais, kuriuos reikia nuimti. Purkštukas yra purkštuko korpuso viduje.
Purkštukas yra purkštuko korpuso viduje, o jei jis nėra per daug įstrigęs, jį galima lengvai atsukti ir pakeisti nauju.
Jei jis nėra per daug įstrigęs, galite tiesiog atsukti jį vamzdiniu veržliarakčiu ir vietoje jo įdėti naują.
Purkštuko keitimas išardžius orkaitės sienelę
Jei negalite atsukti antgalio, turite atsegti kairįjį šoninį skydelį, pritvirtintą trimis vertikaliai išdėstytais varžtais. Išardę sieną, pateksime į vamzdyną, pritvirtintą veržle.
Iš šios padėties galite pabandyti sugriebti purkštuką atviruoju veržliarakčiu ir pabandyti jį atsukti. Jei vis tiek nepavyksta nuimti antgalio, tuomet reikia atsukti veržlę, atsukti du varžtus ir korpusą su antgaliu atskirti nuo orkaitės sienelės.
Atlaisvinę purkštuko korpusą nuo orkaitės sienelės, galite apdoroti srieginę jungtį ir lengvai atsukti antgalį.
Dabar užstrigusią purkštuką galima išimti iš bet kurios patogios padėties.
Purkštukų keitimas „Hephaestus“ dujinėje viryklėje:
- Purkštukai yra pagrindinis dujinės viryklės elementas, atsakingi už įeinančio kuro slėgį ir tūrį, užtikrinant optimalias degimo sąlygas.
- „Hephaestus“ plokštėse nėra taip paprasta pakeisti purkštukus, kaip šiuolaikiniuose populiaresnių gamintojų modeliuose.
- Tačiau jei griežtai laikomasi instrukcijų, darbas nesukels ypatingų sunkumų.
- O pakeisti gali bet kuris žmogus, nereikia jokių specialių žinių ar specialių įrankių - tik atidumas, tikslumas ir pagrindinių taisyklių laikymasis.
Papasakokite apie tai, kaip savo rankomis pakeitėte antgalius krosnyje su „Hephaestus“ logotipu. Pasidalinkite jums žinomo proceso niuansais.
