Trieigis vožtuvas su pavara - tai ne kažkoks egzotiškas prietaisas, bet labai praktiškas įrenginys, kuris šiuolaikinėse šildymo ir vėdinimo sistemose atlieka svarbų vaidmenį. Paprasčiausiai tariant, tai valdymo elementas, kuris reguliuoja šilumnešio srautą tarp dviejų skirtingų kontūrų. Pavyzdžiui, jūsų namuose gali būti ir grindų šildymas, ir radiatoriai - trieigis vožtuvas kaip tik padeda paskirstyti šilumą tarp šių sistemų.
Elektrinė pavara ant vožtuvo - tai tarsi protingas varikliukas, kuris suka vožtuvo kaištį pagal gautus signalus iš termostato ar valdymo sistemos. Nereikia rankiniu būdu nieko sukioti, viskas vyksta automatiškai. Tai ypač patogu, kai turite sudėtingą šildymo sistemą su keliomis zonomis ar skirtingais temperatūros režimais.
Dažniausiai tokius vožtuvus su pavarais sutinkame daugiabučiuose namuose, pramoninėse patalpose, biuruose ar privačiuose namuose su moderniais šildymo sprendimais. Jie leidžia ne tik patogiai valdyti temperatūrą, bet ir sutaupyti energijos, nes šiluma tiekiama tik ten ir tiek, kiek reikia.
Pasiruošimas montavimui: ką būtina žinoti prieš pradedant
Prieš pradedant montavimo darbus, verta gerai pasirengti. Pirmiausia - išjunkite šildymo sistemą ir palaukite, kol ji atvės. Darbas su karštu šilumnešiu - ne juokai, galite rimtai nusideginti. Jei sistemoje yra slėgis, jį būtina nuimti ir išleisti vandenį iš tos sistemos dalies, kur montuosite vožtuvą.
Pasitikrinkite, ar turite visus reikalingus įrankius. Jums tikrai prireiks veržliarakčių ar reguliuojamo rakto, sandarinimo medžiagų (pakuotė ar tefloninė juosta), galbūt vamzdžių pjaustytuvo, jei reikės trumpinti vamzdžius. Taip pat pravers skysčio lygio matuoklis, kad vožtuvas būtų sumontuotas tinkamoje padėtyje.
Atidžiai perskaitykite gamintojo instrukciją. Skirtingų gamintojų vožtuvai ir pavaros gali turėti savo ypatumų. Pavyzdžiui, kai kurios pavaros turi konkrečią pradinę padėtį, į kurią jas reikia nustatyti prieš montavimą. Jei to nepadarysite, sistema gali veikti neteisingai.
Vožtuvo korpuso montavimas į sistemą
Dabar pereikime prie praktinės dalies. Pirmiausia reikia nustatyti tinkamą vožtuvo montavimo vietą. Paprastai tai būna šildymo sistemos paskirstymo mazge, kur šakojasi skirtingi kontūrai. Svarbu, kad vožtuvas būtų lengvai pasiekiamas - vėliau gali prireikti aptarnavimo ar reguliavimo.
Atkreipkite dėmesį į srauto kryptį. Ant vožtuvo korpuso visada yra rodyklė, nurodanti, kuria kryptimi turi tekėti skystis. Jei sumontuosite atvirkščiai, vožtuvas tiesiog neveiks arba veiks labai prastai. Tai viena dažniausių klaidų, kurią daro net patyrę meistrai, kai skuba ar dirba nepatogioje padėtyje.
Prisukdami vožtuvą prie vamzdžių, naudokite tinkamą sandarinimo medžiagą. Jei tai srieginiai junginiai, pakuotė ar tefloninė juosta būtina. Užsukite rankomis kiek įmanoma, tada veržliarakčiu pritvirtinkite. Bet nepersilaužkite - per didelė jėga gali sugadinti sriegį ar net įtrūkdyti korpusą. Jausite, kai jungimas bus pakankamai tvirtai pritvirtintas.

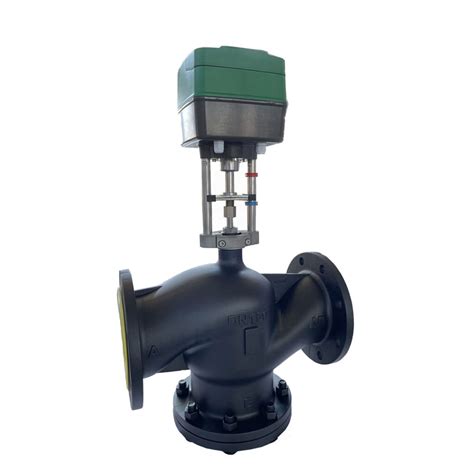

Kai kurie vožtuvai turi flanšinius prijungimus. Tokiu atveju būtinai naudokite tarpines, kurios dažniausiai komplekte. Veržles pritvirtinkite kryžminiu būdu - tai užtikrina tolygų slėgį ir geresnį sandarumą. Viena veržlė šiek tiek, paskui priešingą, ir taip keliais etapais, kol viskas gerai pritvirtinta.
Elektrinės pavaros montavimas ir fiksavimas
Kai vožtuvo korpusas jau sumontuotas, laikas uždėti elektrinę pavarą. Daugelis pavarų turi universalų tvirtinimą, bet vis tiek patikrinkite, ar jūsų pavara tinka konkrečiam vožtuvui. Gamintojų specifikacijose visada nurodoma suderinamumas.
Prieš uždėdami pavarą, patikrinkite vožtuvo kaištį - jis turi laisvai suktis rankomis (žinoma, su tam tikru pasipriešinimu). Jei kaištis užstrigęs ar sunkiai juda, gali būti problemų su pačiu vožtuvu. Geriau išspręsti šią problemą dabar nei vėliau stebėti, kaip pavara stengiasi ir galiausiai sugenda.
Dauguma pavarų turi fiksavimo mechanizmą - paprastai tai spaustukas ar varžtas. Uždėkite pavarą ant vožtuvo kaištio taip, kad ji tiksliai užsifiksuotų. Turėtumėte išgirsti spragtelėjimą arba pajusti, kad pavara tvirtai užsėdo. Jei pavara „šokinėja” ar netinkamai pritvirtinta, ji negalės tinkamai perduoti sukimo momento vožtuvui.
Kai kurios modernios pavaros turi pozicijos indikatorių - mažą rodyklę ar skaitmeninį ekranėlį, rodantį vožtuvo padėtį. Tai labai naudinga funkcija diagnostikos metu. Įsitikinkite, kad šis indikatorius veikia ir rodo logiškus duomenis.
Elektros prijungimas ir valdymo signalų sujungimas
Dabar prasideda dalis, kuri daugeliui sukelia galvos skausmą - elektros darbai. Bet nebijokite, tai nėra raketų mokslas. Svarbiausia - laikytis saugos taisyklių ir gamintojo schemos.
Pirmiausia įsitikinkite, kad maitinimas išjungtas. Patikrinkite testeriu, ar tikrai nėra įtampos. Elektrinės pavaros paprastai dirba su 230V kintama srove arba 24V nuolatine srove, priklausomai nuo modelio. Žemos įtampos variantai saugesni ir dažnai naudojami naujose sistemose.
Pavaros paprastai turi keletą laidų. Tipinė schema: maitinimo laidai (fazė ir nulis arba pliusas ir minusas), valdymo signalas ir bendras laidas. Valdymo signalas gali būti 0-10V analoginis, moduliuotas (PWM) arba skaitmeninis (Modbus, BACnet). Jūsų pavara turi atitikti valdymo sistemos tipą.
Jei turite termostato valdymą, paprastai jungimas paprastesnis - termostatas tiesiog uždaro ar atidaro kontaktą, o pavara reaguoja. Sudėtingesnėse sistemose gali būti naudojamas valdymo blokas, kuris koordinuoja kelių vožtuvų darbą. Tokiu atveju būtina tiksliai laikytis jungimo schemos, nes vieno laido klaidinga vieta gali sutrikdyti visos sistemos darbą.
Laidus junkite per spaustuvus ar gnybtelius, kurie paprastai komplekte. Nenaudokite paprastų suvirinimų ar apsukimų - tai nepatikima ir pavojinga. Įsitikinkite, kad jungimas tvirtai laikosi ir nėra atvirų laidininkų dalių.
Sistemos paleidimas ir pirminis testavimas
Kai viskas sumontuota ir sujungta, laikas viską patikrinti. Bet neskubėkite iš karto įjungti viską pilna galia. Geriau tai daryti etapais.
Pirmiausia pripildykite sistemą vandens ir patikrinkite, ar nėra nuotėkių. Atidžiai apžiūrėkite visus jūsų darytus junginius. Jei matote lašančio vandens ar drėgmės, išjunkite sistemą, nuleiskite slėgį ir pašalinkite problemą. Geriau praleisti papildomą valandą dabar nei vėliau tvarkyti užlietą patalpą.
Kai įsitikinote, kad viskas sandaru, įjunkite pavarą be valdymo signalo. Turėtumėte išgirsti tylų varikliuko ūžesį - tai normalu. Pavara turėtų nueiti į numatytąją padėtį (paprastai visiškai uždaryta arba visiškai atidaryta, priklausomai nuo modelio).
Dabar rankiniu būdu (jei pavara turi tokią funkciją) arba per valdymo sistemą pabandykite pakeisti vožtuvo padėtį. Stebėkite, ar pavara reaguoja ir ar vožtuvas juda. Jei pavara veikia, bet nesikeičia srauto parametrai sistemoje, gali būti, kad vožtuvo kaištis nesusijungęs su pavara arba pats vožtuvas neveikia.
Patikrinkite temperatūrų skirtumus skirtinguose kontūruose. Kai vožtuvas uždarytas vienam kontūrui, jo temperatūra turėtų kristi, o kito - kilti. Jei taip nevyksta, gali būti problemų su vožtuvo sandarumu arba sistemoje yra apeinamieji srautai.
Dažniausios klaidos ir kaip jų išvengti
Per daugelį metų stebint montavimo darbus, matai vis tas pačias klaidas, kurios kartojasi. Pirmoji ir dažniausia - neteisingas vožtuvo orientavimas. Žmonės tiesiog nepaiso rodyklės ant korpuso arba mano, kad tai neturi reikšmės. Turi, ir labai didelę.
Antra populiari klaida - nepakankamas sandarinimas. Kai kurie meistrai taupo pakuotę ar naudoja per mažai tefloninės juostos. Rezultatas - nuotėkiai, kurie gali pasireikšti ne iš karto, o po kelių savaičių ar mėnesių, kai sistema dirba įvairiomis sąlygomis.
Trečia problema - netinkamas pavaros ir vožtuvo suderinimas. Ne visos pavaros tinka visiems vožtuvams. Skiriasi sukimo momentas, kaiščio forma, valdymo logika. Jei naudojate skirtingų gamintojų komponentus, būtinai patikrinkite suderinamumą.
Elektros jungimo klaidos taip pat dažnos. Supainioti laidai, neteisingai prijungtas maitinimas ar valdymo signalas gali ne tik sutrikdyti sistemos darbą, bet ir sugadinti pavarą. Visada naudokite testerį ir patikrinkite įtampas prieš galutinai viską sujungdami.
Dar viena problema - nepakankamas sistemos išorinimas po montavimo. Sistemoje likęs oras gali sukelti triukšmą, sumažinti efektyvumą ir netgi sugadinti siurblius. Po montavimo būtinai išorinkite sistemą per specialius ventiliuojančius vožtuvus.
Techninė priežiūra ir ilgalaikis eksploatavimas
Sumontuotas ir tinkamai veikiantis vožtuvas su pavara nereikalauja daug dėmesio, bet visiškai jo pamiršti negalima. Bent kartą per metus verta patikrinti sistemos būklę, ypač prieš šildymo sezoną.
Patikrinkite, ar pavara laisvai juda ir nėra užstrigusi. Ilgai nejudėjęs vožtuvas gali „prisiklijuoti” - mineralai iš vandens nusėda ant kaiščio ir jis sunkiau juda. Modernios pavaros turi automatinę treniruočių funkciją - jos periodiškai juda, net kai sistema neveikia, kad išvengtų užstrigimo.
Elektros junginius taip pat verta apžiūrėti. Drėgmė, dulkės ar graužikai (taip, ir tai pasitaiko) gali pakenkti laidams. Jei pastebite koroziją ar pažeidimus, geriau iš karto pakeisti probleminius laidus.
Stebėkite sistemos efektyvumą. Jei pastebite, kad tam tikros zonos šyla prasčiau nei anksčiau arba energijos sąnaudos išaugo, gali būti, kad vožtuvas nebesandariai uždaro arba pavara nepakankamai tiksliai jį valdo. Daugelis šiuolaikinių pavarų turi diagnostikos funkcijas, kurios praneša apie problemas.
Kai kurios pavaros turi keičiamas dalis, pavyzdžiui, krumpliaračius ar guolius. Jei pavara pradeda triukšmauti ar judėti netolygiai, gali būti verta pakeisti šias dalis, o ne visą pavarą. Tai gerokai pigiau ir ekologiškiau.

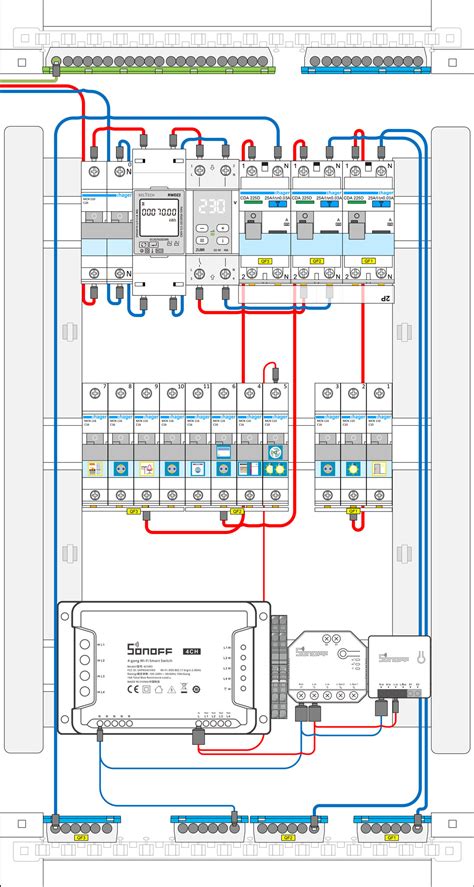

Elektros paskyrstimo skydas, Ką reikia žinoti? Kaip pajungti elektros skydeli?
Techniniai duomenys ir pasirinkimo kriterijai
Renkantis dviejų eigų vožtuvą su moduliuota elektros pavara, svarbu atsižvelgti į kelis techninius parametrus:
| Modelis | DN (mm) | Kvs (m³/h) | Darbo temperatūra (°C) | Pajungimas | Medžiaga |
|---|---|---|---|---|---|
| VM2 PN25 | 15 | 0,25 - 2,5 | 2 - 150 | G¾ (išorinis sriegis) | Raudonoji bronza - RG5 |
| VM2 PN25 | 20 | 4 | 2 - 150 | G1 (išorinis sriegis) | Raudonoji bronza - RG5 |
| VM2 PN25 | 25 | 6,3 | 2 - 150 | G1¼ (išorinis sriegis) | Raudonoji bronza - RG5 |
| VM2 PN25 | 32 | 10 | 2 - 150 | G1½ (išorinis sriegis) | Raudonoji bronza - RG5 |
| VM2 PN25 | 40 | 16 | 2 - 150 | G2 (išorinis sriegis) | Raudonoji bronza - RG5 |
| VM2 PN25 | 50 | 25 | 2 - 150 | G2½ (išorinis sriegis) | Raudonoji bronza - RG5 |
| VS2 PN16 | 15 | 0,25 - 1,6 | 2 - 130 | G¾ (išorinis sriegis) | Neišsicuojantis žalvaris |
| VS2 PN16 | 20 | 2,5 | 2 - 130 | G1 (išorinis sriegis) | Neišsicuojantis žalvaris |
| VS2 PN16 | 25 | 4 | 2 - 130 | G1¼ (išorinis sriegis) | Neišsicuojantis žalvaris |
DN (Nominal Diameter): Nurodo vožtuvo vidinį skersmenį, kuris turi atitikti sistemos vamzdžių diametrą.
Kvs (Flow Coefficient): Reikšmė, parodanti, kiek vandens (m³/h) prateka per visiškai atidarytą vožtuvą, kai slėgio kritimas yra 1 bar. Kuo didesnis Kvs, tuo didesnis pralaidumas.
Darbo temperatūra: Maksimali ir minimali leistina šilumnešio temperatūra.
Pajungimas: Srieginis arba flanšinis jungties tipas ir dydis.
Medžiaga: Korpuso medžiaga, atspari korozijai ir tinkama šildymo sistemoms.
Be šių parametrų, svarbu atsižvelgti į pavaros valdymo tipą (analoginis, skaitmeninis, PWM), jos sukimo momentą ir energijos sąnaudas.
Kai viskas veikia kaip reikiant
Teisingai sumontuotas dviejų eigų vožtuvas su moduliuota pavara - tai investicija, kuri atsipirksta ne tik patogumu, bet ir realiomis pinigų sumomis. Sistema, kuri tiksliai reguliuoja šilumos paskirstymą, gali sutaupyti iki 20-30% energijos, palyginti su nekontroliuojama sistema.
Svarbu suprasti, kad montavimas - tai ne vien mechaninis darbas. Reikia suprasti sistemos logiką, žinoti, kaip skirtingi komponentai sąveikauja tarpusavyje. Jei jaučiatės nesaugiai arba sistema yra sudėtinga, geriau pasitelkti profesionalus. Blogai atliktas montavimas gali kainuoti daugiau nei specialisto paslaugos.
Bet jei turite bazinių įgūdžių, nėra baimės dirbti su vamzdžiais ir elektra, bei esate pasiruošę atidžiai sekti instrukcijas, tokį darbą galite atlikti patys. Tai suteiks ne tik pasitenkinimą, bet ir gerą supratimą apie jūsų šildymo sistemos veikimą. O tai pravers, kai reikės diagnozuoti problemas ar planuoti tolesnius patobulinimus.
Šiuolaikinės šildymo sistemos tampa vis protingesnės ir efektyvesnės. Dviejų eigų vožtuvai su pavarais - vienas iš elementų, kuris padeda pasiekti maksimalų komfortą ir minimalias sąnaudas.
