Šis vadovas skirtas padėti BMW E46 savininkams suprasti saugiklių paskirtį ir vietą. Saugikliai yra svarbi automobilio elektros sistemos dalis, apsauganti ją nuo perkrovų ir trumpųjų jungimų. Tinkamas saugiklių supratimas ir priežiūra gali padėti išvengti brangių remonto darbų.
Saugiklių Dėžutės Vieta
BMW E46 automobilyje yra dvi pagrindinės saugiklių dėžutės:

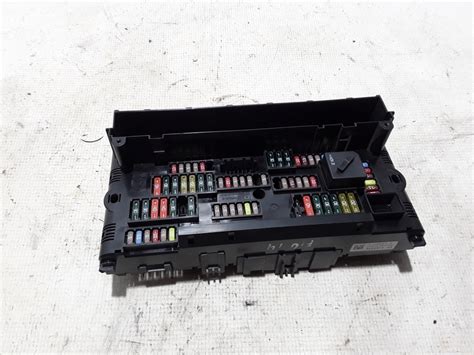

- Salono Saugiklių Dėžutė: Paprastai randama po daiktadėže (pirštinių dėžute) keleivio pusėje. Norėdami ją pasiekti, atidarykite daiktadėžę ir atlaisvinkite fiksatorius, kad galėtumėte ją nuleisti žemyn.
- Variklio Skyriaus Saugiklių Dėžutė: Paprastai randama variklio skyriuje, šalia akumuliatoriaus arba ant priekinio sparno.
Kiekvienos dėžutės vieta gali šiek tiek skirtis priklausomai nuo konkretaus modelio ir gamybos metų.
Saugiklių Schema ir Reikšmės
Kiekvienoje saugiklių dėžutėje turėtų būti schema, nurodanti kiekvieno saugiklio numerį ir paskirtį. Jei schemos nėra, ją galima rasti automobilio savininko vadove arba internete. Žemiau pateikiama bendra E46 saugiklių schemos apžvalga, tačiau atminkite, kad ji gali skirtis priklausomai nuo modelio ir įrangos lygio.
Salono Saugiklių Dėžutė (Bendras Pavyzdys)
Šiame skyriuje pateikiamas pavyzdys, kaip gali atrodyti salono saugiklių dėžutės schema. Konkretūs saugiklių numeriai ir amperai gali skirtis.
- Saugiklis 1 (5A): Salono apšvietimas
- Saugiklis 2 (7.5A): Valdymo blokas (ECU)
- Saugiklis 3 (10A): Radijas
- Saugiklis 4 (15A): Centrinis užraktas
- Saugiklis 5 (20A): Langų kėlikliai
- Saugiklis 6 (25A): Šildomas galinis stiklas
- Saugiklis 7 (30A): Sėdynių šildymas
- Saugiklis 8 (5A): Prietaisų skydelis
- Saugiklis 9 (7.5A): Oro kondicionierius
- Saugiklis 10 (10A): Signalas
- Saugiklis 11 (15A): Stabdžių žibintai
- Saugiklis 12 (20A): Valytuvai
- Saugiklis 13 (25A): Elektra valdomi veidrodėliai
- Saugiklis 14 (30A): Elektra valdomas stoglangis (jei yra)
- Saugiklis 15 (5A): Diagnostikos jungtis (OBD)

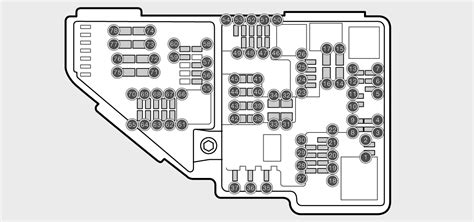

Variklio Skyriaus Saugiklių Dėžutė (Bendras Pavyzdys)
Šiame skyriuje pateikiamas pavyzdys, kaip gali atrodyti variklio skyriaus saugiklių dėžutės schema. Konkretūs saugiklių numeriai ir amperai gali skirtis.
- Saugiklis 1 (20A): Variklio valdymo blokas (ECU)
- Saugiklis 2 (30A): Kuro siurblys
- Saugiklis 3 (40A): ABS sistema
- Saugiklis 4 (50A): Generatorius
- Saugiklis 5 (60A): Starteris
- Saugiklis 6 (20A): Žibintai (artimosios šviesos)
- Saugiklis 7 (30A): Žibintai (tolimosios šviesos)
- Saugiklis 8 (40A): Ventiliatorius
- Saugiklis 9 (50A): Automatinė pavarų dėžė (jei yra)
- Saugiklis 10 (60A): Pagrindinis maitinimo saugiklis
- Saugiklis 11 (20A): Degimo ritės
- Saugiklis 12 (30A): Purkštukai
Kaip Patikrinti ir Pakeisti Saugiklį
Jei įtariate, kad saugiklis yra perdegęs, galite jį patikrinti keliais būdais:
- Vizualinis Patikrinimas: Išimkite saugiklį ir apžiūrėkite jį. Jei viela saugiklio viduje yra nutrūkusi, saugiklis yra perdegęs.
- Testeris: Naudokite multimetrą arba specialų saugiklių testerį, kad patikrintumėte, ar saugiklis praleidžia elektros srovę.
Saugiklio keitimas:
- Išjunkite automobilio degimą.
- Atidarykite atitinkamą saugiklių dėžutę.
- Nustatykite perdegusį saugiklį.
- Išimkite perdegusį saugiklį (naudokite specialų saugiklių ištraukiklį, jei toks yra).
- Įdėkite naują saugiklį, kuris yra tokios pat amperų vertės kaip ir perdegęs. Svarbu: Nenaudokite didesnės amperų vertės saugiklio, nes tai gali sugadinti elektros sistemą.
- Uždarykite saugiklių dėžutę.
Dažniausios Saugiklių Problemos ir Priežastys
Perdegę saugikliai dažnai rodo, kad yra problema elektros sistemoje. Štai kelios dažniausios priežastys:
- Trumpasis Jungimas: Dažniausia perdegusių saugiklių priežastis. Gali atsirasti dėl pažeistos izoliacijos, atsilaisvinusių laidų arba netinkamai sumontuotų priedų.
- Perkrova: Atsiranda, kai per daug elektros prietaisų naudoja tą patį grandinės saugiklį.
- Senėjimas: Saugikliai gali perdegti dėl natūralaus senėjimo.
- Drėgmė ir Korozija: Drėgmė ir korozija gali pažeisti saugiklius ir sukelti trumpuosius jungimus.
Relės ir Jų Funkcijos BMW E46
Be saugiklių, BMW E46 elektros sistemoje svarbų vaidmenį atlieka ir relės. Jos veikia kaip jungikliai, valdomi mažesnės srovės, bet įjungiantys didesnės srovės grandines, pavyzdžiui, ventiliatorių, kuro siurblį ar žibintus. Štai keletas relės funkcijų, kurias galite rasti E46:
- Garso relė (Saugiklis 1, 5A / Saugiklis 55, 15A)
- Šildymo ventiliatoriaus relė (Saugiklis 37, 10A)
- Rūko žibintų relė (Saugiklis 38, 10A)
- Antrinio oro siurblio relė (Saugiklis 36, 50A)
- Kuro siurblio relė (Saugiklis 54, 15A)
- Kabrioleto viršutinė relė (Saugiklis 46, 20A)
Saugiklių dėžutėse taip pat gali būti ir kitų relės, skirtos valdyti specifines automobilio funkcijas, priklausomai nuo komplektacijos.
Detalesnė Informacija apie Saugiklių Bloką (Pavyzdys iš Remonto)
Remonto metu buvo nagrinėjamas BMW E46 šviesų reguliavimo blokas. Šis blokas yra sudėtingas elektroninis įrenginys, valdantis automobilio apšvietimą. Jame randamos įvairios mikroschemos, tarp kurių:
- ZC419967CFN4 (tikrasis gamintojas Motorola 68HC11P2): Pagrindinis valdymo procesorius.
- ELMOS 10026A (arba 10026B): K-šynos (K-Bus) siųstuvas/imtuvas.
- HEF4538B: Dvigubas precizinis multivibratorius.
- BTS736L2: Du protingi tranzistoriai su grįžtamuoju ryšiu viename korpuse, atsakingi už lempų valdymą.
- BTS710L1: Du protingesni tranzistoriai viename korpuse, atsakingi už lempų ir šoninių posūkių junginėjimą.
- BSP350: Protingi tranzistoriai, junginėjantys lempas.
Nors atlikus patikrinimus visos mikroschemos atrodė veikiančios, paaiškėjo, kad problema slypėjo netinkamame diagnostikos metode. Padavus pliusą tiesiai į lempos kontaktą, lempa veikė, tačiau pats blokas neįjungdavo grandinės. Vėliau paaiškėjo, kad buvo klaidingai identifikuotas lempos kontaktas - tikrintas ilgųjų, o ne trumpųjų šviesų kontaktas.
BMW šviesų valdymo modulio (LCM) išėmimas - 2000–2006 m. X5
Patarimai ir Atsargumo Priemonės
- Visada naudokite tinkamos amperų vertės saugiklius.
- Niekada nenaudokite didesnės amperų vertės saugiklių, nes tai gali sukelti gaisrą arba sugadinti elektros sistemą.
- Jei saugiklis nuolat perdega, kreipkitės į kvalifikuotą elektriką, kad jis nustatytų problemą.
- Reguliariai tikrinkite saugiklius, ar nėra korozijos ir pažeidimų.
- Turėkite atsarginių saugiklių komplektą automobilyje.
