Pavara yra esminė ir svarbi automatinės valdymo sistemos dalis. Jos vaidmuo yra priimti iš valdiklio siunčiamą valdymo signalą, pakeisti valdomos terpės dydį, kad valdomas kintamasis būtų palaikomas reikiama verte arba tam tikrame diapazone. Pavaras galima suskirstyti į tris kategorijas pagal jų energijos formas: pneumatinę, elektrinę ir skystą.
Pneumatinė pavara naudoja suslėgtą orą kaip energiją, kuri pasižymi paprasta konstrukcija, patikimu veikimu, stabilia, didele išėjimo trauka, patogia priežiūra, apsauga nuo gaisro ir sprogimo bei maža kaina. Todėl ji plačiai naudojama chemijos pramonėje, popieriaus gamyboje, naftos perdirbime ir kituose gamybos procesuose, ją galima patogiai naudoti su pasyviais instrumentais. Net ir naudojant elektrinius skaitiklius ar valdant kompiuteriu, pneumatinės pavaros vis dar yra prieinamos, kai elektros signalus per elektros dujų keitiklius arba elektrinius dujų vožtuvų padėties reguliatorius paverčia standartiniais 20-100 kPa oro slėgio signalais.
Elektrinė pavara patogiai naudoja energiją ir greitai perduoda signalą, tačiau konstrukcija yra sudėtinga, o sprogimui atsparus veikimas yra prastas. Skysta pavara iš esmės nenaudojama chemijos, rafinavimo ir kituose gamybos procesuose, jai būdinga didelė išėjimo trauka.
Kaip veikia elektrinė linijinė pavara?
Elektrinės linijinės pavaros naudoja elektrinį variklį, kuris suka varžtą (švino varžtą arba rutulinį varžtą), o tai savo ruožtu stumia veleną tiesine kryptimi. Variklio sukimosi judesys paverčiamas tiesiniu poslinkiu. Pagrindiniai komponentai apima:
- Variklis: Paprastai elektrinis arba servo variklis, kuris sukuria sukimosi jėgą.
- Sraigtinis mechanizmas: Apima švino varžtus arba rutulinius varžtus, kurie sukimosi judesius paverčia linijiniu.
- Veržlė: Pritvirtinta prie varžto, ji juda išilgai sriegio, kad suktų pavaros veleną.
- Korpusas: Apsaugo vidines dalis ir užtikrina konstrukcijos vientisumą.
- Ribiniai jungikliai arba jutikliai: Nustato eigos galinį tašką, kad išvengtų per didelio ištempimo ar susidūrimo.
- Valdiklis: Leidžia tiksliai valdyti greitį, padėtį ir kryptį.
Elektrinės linijinės pavaros yra plačiai naudojamos dėl švaraus veikimo, tikslaus valdymo ir lengvo integravimo. Jos idealiai tinka tais atvejais, kai reikia mažos ar vidutinės jėgos ir didelio tikslumo.
Elektrinių linijinių pavarų prijungimo metodai
Yra keli būdai sujungti elektrines linijines pavaras, priklausomai nuo reikalaujamo greičio, galios ir tikslumo:
- Mažos elektrinės linijinės pavaros prijungimo metodas: Daugiausia prijungiamas stūmimo strypas ir variklis tiesiai, o variklis ir linijinė pavara sujungiami per kirminų pavarą. Variklio greitis ir varžto žingsnis naudojami visam elektrinio linijinio pavaros greičiui valdyti.
- Visos elektrinių linijinių pavarų serijos prijungimo metodas: Pasirenkamas lygiagretaus prijungimo metodas tarp variklio ir linijinės pavaros, todėl variklis ir linijinė pavara daugiausia sujungiami per pavaras. Šio metodo privalumas yra didesnė galia, tačiau atrankos greitis ir mastas bus palyginti maži.
- WEC elektrinio linijinio pavaros prijungimo metodas: Tas pats variklis ir linijinė pavara sujungiami lygiagrečiai, paprastai sinchronizuojant. Privalumai yra didelis greitis ir didelis dažnis. Šio metodo elektrinis linijinis pavara rinkoje dažniau vadinamas elektriniu cilindru arba servo elektriniu cilindru.
Elektrinių linijinių pavarų privalumai ir taikymas
Elektrinės linijinės pavaros pasižymi daugybe privalumų:
- Tikslumas: Leidžia pasiekti mikronų lygio tikslumą, tinkantį subtilioms ir sudėtingoms užduotims.
- Pakartojamumas: Kiekvienas paleidimas yra nuoseklus, patikimas ir programuojamas.
- Kompaktiškumas: Integruotas dizainas sumažina sistemos plotą.
- Nereikia atsiliepimų (atviroji kilpa): Sumažina sistemos sudėtingumą ir išlaidas.
- Lengvas valdymas: Suderinamas su standartinėmis tvarkyklėmis ir valdikliais.
- Maža priežiūra: Mažiau komponentų, jokių šepečių ar skysčių.
- Sumažintas triukšmas ir vibracija: Tai ypač pasakytina apie elektrines pavaras.
Dėl šių privalumų elektrinės linijinės pavaros plačiai naudojamos įvairiose pramonės šakose:
- Pramoninė automatika: Surinkimo linijose, pakavimo ir gamybos staklėse, didinant našumą ir mažinant rankų darbą.
- Medicinos įranga: Pacientų keltuvuose, ligoninių lovose ir vaizdo gavimo sistemose, užtikrinant sklandų, kontroliuojamą judėjimą.
- Namų automatika: Stovuose, išmaniuosiuose languose, televizoriaus keltuvuose, padidinant patogumą ir prieinamumą.

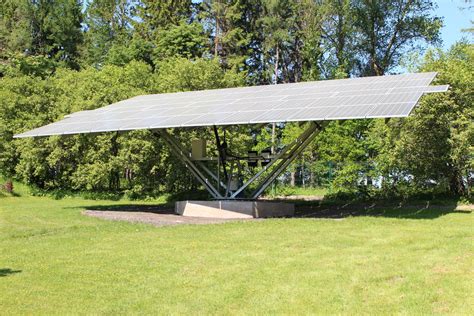

- Atstojamoji energetika: Saulės sekimo sistemose, kurios reguliuoja saulės kolektorių plokštes link saulės, maksimaliai didinant energijos surinkimą.
- Transportas: Sėdynių reguliavime, droselio valdikliuose ir važiuoklės sistemose, užtikrinant tikslumą, patikimumą ir saugumą.
Elektrinių linijinių pavarų pasirinkimas ir priežiūra
Renkantis elektrinę linijinę pavarą, svarbu atsižvelgti į šiuos veiksnius:
- Apkrovos reikalavimai: Nustatykite jėgą, reikalingą darbui.
- Greitis ir eigos ilgis: Įvertinkite norimą kelionės atstumą ir veikimo greitį.
- Maitinimo šaltinis: Pasirinkite elektrinį, hidraulinį arba pneumatinį, atsižvelgdami į prieinamumą ir apribojimus.
- Aplinkos sąlygos: Įvertinkite tokius veiksnius kaip temperatūra, drėgmė ir cheminės medžiagos ar šiukšlių poveikis.
- Darbo ciklas: Supraskite, kaip dažnai veiks pavara, kad būtų išvengta perkaitimo ar susidėvėjimo.
- Tikslumas ir pakartojamumas: Labai svarbus robotų ir medicinos reikmėms.
Norint užtikrinti ilgalaikį ir patikimą veikimą, svarbu tinkamai prižiūrėti elektrines linijines pavaras:
- Reguliarus tepimas: Užtikrina sklandų judančių dalių veikimą.
- Patikrinkite, ar nėra susidėvėjimo: Periodiškai tikrinkite, ar nėra mechaninio nuovargio požymių.
- Švara: Saugokite pavaras nuo dulkių, nešvarumų ir korozinių elementų.
- Patikrinkite jungtis: Apsaugokite elektros arba skysčių jungtis, kad išvengtumėte gedimų.
- Programinės aparatinės įrangos naujinimai: Išmaniosioms pavaroms palaikykite atnaujintą programinę įrangą, kad būtų galima optimaliai valdyti.
Tobulėjant technologijoms, tobulėja ir pavaros. Ateityje tikimasi didesnės integracijos su dirbtiniu intelektu ir daiktų internetu, miniatiūrizavimo, tvarių medžiagų naudojimo ir padidinto efektyvumo.
