Vandens boilerio pajungimas kartais atliekamas savarankiškai, tačiau prieš pradedant darbus svarbu išsiaiškinti, kaip tai atlikti tinkamai. Vandens boileriai gali būti elektriniai arba kombinuoti. Elektriniai boileriai šildomi elektra, o kombinuoti gali būti pajungiami prie dujinio katilo, kieto kuro katilo, saulės kolektoriaus ar šilumos siurblio. Taip pat galimas universalaus boilerio pasirinkimas, kuris gali būti šildomas įvairiais būdais.
Pirmiausia, jums reikės pilnai uždaryti vandens padavimą. Rekomenduojama, kad boilerio pajungimas būtų tiesiai prie elektros įvado, todėl būtų gerai turėti priėjimą prie elektros skydelio. Vandens šildytuvai gali būti pastatomi arba pakabinami. Jei nuspręsite boilerį kabinti ant sienos, įsitikinkite, kad ji yra pakankamai tvirta ir galinti atlaikyti numatytą apkrovą. Jei nuspręsite įsigyti didelės talpos boilerį, geriausia rinktis pastatomą vandens šildytuvą. Ant gipso kartono sienų rekomenduojama tvirtinti tokius boilerius, kurių talpa nėra didesnė nei 30 litrų (prie tokių sienų boilerį geriausia tvirtinti smeigėmis, praduriančiomis sieną).
Vandens boilerį rekomenduojama pajungti į elektros tinklą per automatą su srovės nuotėkio rele, nes tokiu atveju bus garantuojama papildoma apsauga. Boilerio elektros pajungimas taip pat gali būti atliekamas prie elektros kontūro, kuris jau turi tokią apsaugą (įprastai prie šio kontūro jungiami įvairūs buitiniai prietaisai).
Į šalto vandens tiekimo sistemą turi būti įpjaunamas trišakis, pro kurį bus tiekiamas vanduo. Vėliau prisukamas apsauginis vožtuvas ir atliekamas pajungimas lanksčiomis žarnomis ar plastikiniais arba metaliniais vamzdžiais.
Išsiplėtimo bakelio vaidmuo ir veikimo principas
Kai šildymo sistemos temperatūra pakyla, slėgis katile ir grandinėje žymiai padidėja. Oro kamščiai sutrikdo cirkuliaciją tinkle, o reguliarus sistemos papildymas nauju skysčiu yra nepatogus ir brangus, nes palaikyti temperatūrą yra daug lengviau nei pašildyti naujai gautą šaltą vandenį. Šių problemų sprendimu tapo išsiplėtimo bakai.
Išsiplėtimo bakas reikalingas norint kompensuoti aušinimo skysčio tūrio padidėjimą šildymo metu šildymo sistemai. Prie grandinės prijungtas papildomas konteineris tampa susidariusio vandens pertekliaus laikymo vieta. Kai temperatūra nukrenta, dalis aušinimo skysčio palieka baką ir grįžta į vamzdžius. Procesas kartojamas su kiekvienu šildymo ir vėsinimo ciklu. Jei tokio rezervuaro sistemoje nebūtų, tada šildant vandenį vamzdžių viduje slėgis padidėtų, o vėliau sumažėtų. Tokie skirtumai neigiamai veikia sistemos būklę. Jie gali sukelti nuotėkį prietaisų ir vamzdžių sandūrose ir netgi sukelti įrangos gedimą.
Membraninis šildymo bakas dažniausiai įrengiamas katilinėje. Tinkama vieta yra grįžtamojoje linijoje tarp siurblio ir šildymo įrenginio.
Išsiplėtimo bako tipai ir montavimo ypatumai

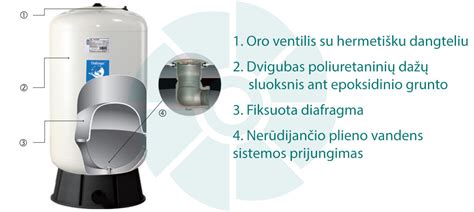

Išsiplėtimo bakas parenkamas atsižvelgiant į šildymo sistemos charakteristikas. Uždaroms grandinėms reikia specialios uždaros kapsulės su membrana, o atviroms - patogios konfigūracijos ir reikiamo dydžio neužsandarintas indas. Turėtumėte pasirinkti membraninį baką, skirtą kontaktui su karštu vandeniu. Paprastai tokių prietaisų korpusas dažomas raudonai. Indą, skirtą montuoti atviroje grandinėje, galite patys pasidaryti, pavyzdžiui, suvirinti iš lakštinio metalo. Tačiau svarbu ne tik pasirinkti tinkamą įrenginį, bet ir tinkamai jį įdiegti.
Atviros šildymo sistemos
Atvira šildymo sistema yra vienas sudėtingos formos indas, kuriame vyksta natūrali skysčio cirkuliacija. Kontaktas su oru vyksta per išsiplėtimo baką, kuris yra didelės talpos atviras indas su dangteliu, jis reikalingas tik tam, kad šiukšlės nepatektų. Tokios talpyklos įrengiamos palėpėje ir periodiškai įpilama vandens, jam išgaruojant.
Išsiplėtimo bakas sumontuotas aukščiausiame šildymo kontūro taške, nes karštas vanduo, kaip ir oro burbuliukai, linkęs kilti, o aušinimo skystis nuteka gravitacijos būdu. Nesant palėpės, tai yra aukščiausias vieno vamzdžio sistemos pagreičio kolektoriaus taškas. Talpyklose nėra membranų ar uždarymo vožtuvų, todėl jų įrengimas nereikalauja didelių finansinių išlaidų.
Norint tinkamai sumontuoti išsiplėtimo baką atviroje šildymo sistemoje, reikia atkreipti dėmesį į tris svarbius dalykus: pasirinkti aukščiausią kontūro tašką; pastatyti baką tiesiai virš šildymo katilo, kad juos būtų galima sujungti vertikaliu vamzdžiu; užtikrinti perpildymą avarijos atveju. Reikalavimai paaiškinami gravitacinių šildymo sistemų funkcionavimo ypatumais. Karštas aušinimo skystis juda iš katilo vamzdžiais ir pasiekia išsiplėtimo baką, prarasdamas didelę dalį šiluminės energijos. Atviras išsiplėtimo bakas turi būti įrengtas aukščiausiame šildymo kontūro taške, taip pat tiesiai virš šildymo katilo. Atvėsęs vanduo natūraliai teka vamzdžiais į šilumokaitį naujam šildymui. Bako vieta aukščiausiame taške leidžia iš aušinimo skysčio pašalinti sistemoje įstrigusius oro burbuliukus.
Apskaičiuokite talpą bakui atviroje sistemoje. Išmatuojamas bendras aušinimo skysčio tūris grandinėje, 10% šio rodiklio bus reikalingas skaičius. Dažniausiai išsiplėtimo bakas įrengiamas palėpėje. Tai ypač patogu, jei reikia didelės talpos, nes normaliam gravitacinės sistemos veikimui gali prireikti nemažai aušinimo skysčio. Nedidelį išsiplėtimo baką galima pastatyti net virtuvėje po lubomis, jei tai leidžia teisingai prijungti prie šildymo katilo. Jei išsiplėtimo bakas įrengiamas nešildomoje palėpėje, jis turi būti izoliuotas, kad maksimaliai išsaugotų šilumos energiją namuose. Jei įrenginį reikėjo statyti palėpėje, reikia pasirūpinti jo izoliacija. Tai ypač svarbu, jei palėpė nešildoma. Nors aušinimo skystis ir patenka į baką jau atvėsusį, neturėtumėte pamiršti galimybės sutaupyti dalį šiluminės energijos. Ateityje šildymui reikės mažiau laiko ir kuro, o tai žymiai sumažins šildymo išlaidas. Norėdami prijungti išsiplėtimo baką ir perpildymą, į katilinę reikia nuvesti du vamzdžius. Perpildymas dažniausiai prijungiamas prie kanalizacijos, tačiau kartais namų šeimininkai nusprendžia vamzdį tiesiog išnešti į lauką, o avarinis išleidimas atliekamas lauke.
Uždara šildymo sistema

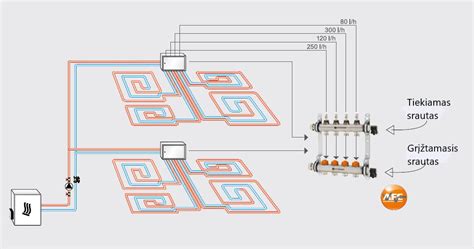

Uždaros sistemos talpos pasirinkimas yra šiek tiek sudėtingesnis, nes čia turėsite remtis skaičiavimais ir šildymo kontūro tūriu. Tokiu atveju pasirenkama tinkama vieta ramiausio skysčio tekėjimo grandinės viduje skerspjūvio atžvilgiu, be srautų maišymosi ar turbulencijos. Optimali vieta tam yra priešais cirkuliacinį siurblį. Čia bakas veikia kaip šiluminio plėtimosi kompensatorius ir slopina hidraulinius smūgius. Montuojant išsiplėtimo baką uždaroje grandinėje, būtina sumontuoti apsauginis vožtuvas, kuris išleis perteklinį slėgį.

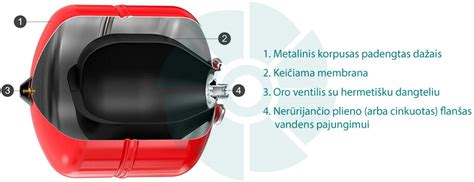

Uždaroms šildymo sistemoms konteineriai su membrana naudojami kaip išsiplėtimo bakas, kuris leidžia aušinimo skystį laikyti esant tam tikram slėgiui. Tokio tipo hidraulinis akumuliatorius montuojamas ten, kur yra minimali aušinimo skysčio turbulencijos tikimybė, nes siurblys naudojamas normaliai vandens srauto cirkuliacijai grandinėje. Jungiant išsiplėtimo baką prie uždaros šildymo sistema, būtina atsižvelgti į prietaiso oro kameros vietą. Guminė membrana periodiškai išsitempia ir susitraukia. Dėl šio poveikio ilgainiui ant jo atsiranda mikroįtrūkimų, kurie palaipsniui didėja. Po to membrana turi būti pakeista nauja. Išsiplėtimo baką geriau montuoti su membrana, kad oru užpildytas skyrius būtų viršuje, tai prailgins prietaiso tarnavimo laiką. Jei montuojant tokio rezervuaro oro kamera lieka apačioje, slėgis membranoje padidės dėl gravitacinio poveikio. Greičiau atsiras įtrūkimų ir greičiau prireiks remonto. Tikslingiau montuoti išsiplėtimo baką taip, kad oru užpildytas skyrius liktų viršuje.
Yra keletas reikalavimų, į kuriuos reikia atsižvelgti montuojant membranos išsiplėtimo baką: jo negalima statyti arti sienos. Prietaisas turi būti laisvai prieinamas reguliariai techninei priežiūrai ir būtiniems remontams atlikti. Pakabinamas bakas neturi būti per aukštai. Tarp bako ir šildymo vamzdžių reikia įdėti uždarymo vožtuvą, kuris leis jums išimti įrenginį visiškai neišleidžiant aušinimo skysčio iš sistemos. Montuojant ant sienos, prie išsiplėtimo bako prijungti vamzdžiai taip pat turi būti pritvirtinti prie sienos, kad būtų pašalinta galima papildoma apkrova nuo bako vamzdžio. Membraniniam įrenginiui tinkamiausias prijungimo taškas yra grįžtamoji linijos tarp cirkuliacinio siurblio ir katilo atkarpa. Teoriškai galima įdėti išsiplėtimo bakas ir ant tiekimo vamzdžio, tačiau aukšta vandens temperatūra neigiamai paveiks membranos vientisumą ir jos tarnavimo laiką. Montuojant išsiplėtimo baką, būtina įrengti uždarymo vožtuvus, kurie leistų atjungti įrenginį nuo sistemos ir išleisti iš jo vandenį. Naudojant kietojo kuro įrangą toks išdėstymas pavojingas ir dėl to, kad perkaitus į konteinerį gali patekti garų. Tai labai sutrikdys membranos veikimą ir netgi gali ją sugadinti. Be uždarymo vožtuvo ir „amerikietiškos“ jungties, jungiant rekomenduojama sumontuoti papildomą trišakį ir čiaupą, kuris leis prieš atjungiant ištuštinti išsiplėtimo baką.
Įrenginio nustatymas ir paleidimas
Atlikus montavimo darbus, susijusius su bako įjungimu į bendrą tinklą, atliekamas jo reguliavimas. Pagrindinė užduotis - pasiekti reikiamą slėgį, atitinkantį šildymo sistemą. Toks reguliavimas taikomas uždaro tipo bakams ir atliekamas taip: įdiegus plėtiklį, sistema užpildoma vandeniu; oras išleidžiamas iš radiatorių ir vamzdžių, šiam tikslui naudojami „Mayevsky“ vožtuvai ir čiaupai; išmatuojamas slėgis (manometru) bako oro skyriuje ir likusioje sistemos dalyje. Pagal taisykles, slėgis bake turėtų būti 0,2 baro žemiau, nei likusioje grandinės dalyje, šis skirtumas pasiekiamas išleidžiant orą ir padidinant slėgį kameroje kompresoriumi. Jei atlikus skaičiavimus, slėgis sistemoje turėtų būti 1,3 baro tada bako oro skyriuje jis turi būti sumažintas iki vertės 1 baras. Tai būtina, kad guminė „lemputė“ iš vandens pusės būtų pakankamai spaudžiama, o aušinimo skysčiui atvėsus, oras nebūtų įtraukiamas. Po tokio sistemos reguliavimo katilas įjungiamas, dabar slėgis plėtiklyje didės sklandžiai, nepriklausomai nuo to, ar skystis vėsta, ar šyla.
Prieš montuojant arba iškart po jo, būtina teisingai sukonfigūruoti išsiplėtimo baką, kitaip vadinamą išsiplėtimo baku. Tai padaryti nėra sunku, tačiau pirmiausia reikia išsiaiškinti, koks slėgis turi būti šildymo sistemoje. Tarkime, priimtina vertė yra 1,5 baro. Dabar reikia išmatuoti slėgį membranos bako oro dalyje. Jis turėtų būti mažesnis maždaug 0,2-0,3 baro. Matavimai atliekami manometru su tinkama gradacija per nipelio jungtį, esančią ant bako korpuso. Jei reikia, oras pumpuojamas į skyrių arba išleidžiamas oro perteklius. Techninėje dokumentacijoje dažniausiai nurodomas darbinis slėgis, kurį gamintojas nustato gamykloje. Tačiau praktika rodo, kad tai ne visada tiesa. Laikymo ir transportavimo metu iš skyriaus gali išeiti šiek tiek oro. Turite atlikti savo matavimus. Jei slėgis bake nustatytas neteisingai, gali prasidėti oro nuotėkis per oro šalinimo įrenginį. Šis reiškinys sukelia laipsnišką aušinimo skysčio aušinimą bake. Nereikia iš anksto užpildyti membranos bako aušinimo skysčiu, tiesiog užpildykite sistemą.
Bakas kaip papildoma talpa
Šiuolaikiniai šildymo katilų modeliai dažnai jau turi įmontuotą išsiplėtimo baką. Tačiau jo charakteristikos ne visada atitinka konkrečios šildymo sistemos reikalavimus. Jei įmontuotas bakas yra per mažas, reikia įrengti papildomą baką. Jis suteiks normalų aušinimo skysčio slėgis sistemoje. Šis papildymas bus aktualus ir pasikeitus šildymo kontūro konfigūracijai. Pavyzdžiui, kai gravitacinė sistema paverčiama cirkuliaciniu siurbliu ir paliekami seni vamzdžiai. Tai pasakytina apie visas sistemas, kuriose yra daug aušinimo skysčio, pavyzdžiui, dviejų ar trijų aukštų name arba kur, be radiatorių, yra šildomos grindys. Jei naudojamas katilas su nedideliu įmontuotu membraniniu baku, kitos talpos įrengimas yra beveik neišvengiamas. Išsiplėtimo bakas taip pat bus tinkamas naudojant netiesioginio šildymo katilas. Tokio bako įrengimo vieta parenkama ten, kur aušinimo skysčio perteklius bus tiekiamas kuo efektyviau.
Diegimo metu atsirandančios klaidos
Kadangi privačių namų savininkai stengiasi didžiąją dalį darbų atlikti patys, niekas nėra apsaugotas nuo klaidų montuojant ir reguliuojant įrangą: prasta reikalingų įrankių kokybė arba jo trūkumas. Prastos kokybės sandariklių naudojimas arba pigūs sandarikliai jungtims. Naudojant medžiagas, kurios nėra skirtos aukštai temperatūrai, įkaitus skysčiui grandinėje, atsiras nuotėkių. Plėtiklio įrengimas sunkiai pasiekiamoje vietoje. Rezervuaro pasirinkimas be išankstinio tūrio skaičiavimo sukelia katilo gedimą arba netinkamą sistemos veikimą. Nesilaikymas saugos standartų ir taisyklių montuojant pajėgumas sukelia avarinę situaciją ir kelia grėsmę gyvybei.
Kaip tinkamai sumontuoti šiluminio plėtimosi baką: venkite dažniausiai pasitaikančių klaidų
Bendros rekomendacijos
Išsiplėtimo bako montavimas nereikalauja specialių žinių, tai galite lengvai susitvarkyti patys. Supratimas, kaip veikia sistema, padės jums pašalinti problemas joms iškilus. Jei staiga padidėja arba sumažėja slėgis, dėl kurio užgęsta degiklio liepsna, tai gali būti dėl slėgio pokyčio bake arba nuotėkio šildymo sistemoje. Tokiais atvejais reikės išmatuoti slėgį ir jį sureguliuoti arba pašalinti nuotėkį. Be to, prieš įrengiant šildymą privačiame name, pasirinkite šildymo sistemos tipą: atviras - su natūralia aušinimo skysčio cirkuliacija arba uždaras - su priverstine cirkuliacija naudojant siurblį. Kiekvienas tipas turi savo privalumų ir trūkumų.
Uždaro tipo šildymo kontūras įgauna vis didesnį populiarumą. Taip yra todėl, kad tokia sistema yra lengvai montuojama, kompaktiška ir turi tam tikrų eksploatacinių pranašumų. Be to, atlikus tinkamus skaičiavimus, galite pasirinkti optimalų uždaro tipo išsiplėtimo bako modelį, kuris leis šildymo sistemai veikti kuo efektyviau. Be to, bako vaidmuo šildymo sistemoje yra nepaprastai svarbus, normaliam jo veikimui reikia laikytis eksploatavimo taisyklių. Šie renginiai rengiami kas šešis mėnesius: prevencinis žalos patikrinimas; pradinio dujų erdvės slėgio matavimas; membranos vientisumo patikrinimas. Jei reikia, bakas išimamas ir suremontuojamas. Tai leidžia pagerinti įrenginių našumą ir užtikrinti normalų sistemos veikimą.
