Įtampos stabilizatorius - tai elektrinis prietaisas, kuris tiekia pastovią įtampą į apkrovą nepaisant įtampos svyravimų arba perkrovos. Jis aptinka šias įtampos sąlygas ir atitinkamai pakelia arba sumažina įtampą iki norimo diapazono, taip apsaugodamas įrenginius nuo gedimų ar netinkamo veikimo. Namuose ir pramonėje automatiniai įtampos reguliatoriai naudojami įrangos įtampai palaikyti pastoviai.
Įtampos svyravimai gali turėti didelį neigiamą poveikį prietaisams. Pavyzdžiui, apšvietimo įrangos atveju žemos įtampos kritimas sumažina šviesos srautą ir sutrumpina lempos tarnavimo laiką. Kintamosios srovės variklis sukuria mažesnį sukimo momentą ir greitį esant žemai įtampai, o viršįtampio metu gali veikti didesniu nei pageidaujama greičiu, taip trumpindamas variklio tarnavimo laiką ir sukeldamas izoliacijos pažeidimus. Indukcinio šildymo atveju žema įtampa sumažina šilumos išeigą, o televizijos ir radijo transliacijose pablogėja perdavimo kokybė ir gali sugesti elektroniniai komponentai. Šaldytuvai, varomi kintamosios srovės varikliais, sunaudoja dideles sroves esant įtampos kritimui, todėl apvijos gali perkaisti.
Kad būtų pašalintas šių įtampos svyravimų poveikis, reikalingi įtampos stabilizatoriai.
Pagrindiniai įtampos stabilizatorių tipai ir jų veikimo principai
Įtampos stabilizatoriai gali būti skirstomi į kelis tipus pagal jų veikimo principą ir konstrukciją:
1. Linijiniai stabilizatoriai (pvz., 78XX ir 79XX serijos)
Tai yra vieni primityviausių ir dažniausiai naudojamų įtampos stabilizatorių. Jie veikia principu, kai perteklinė energija išspinduliuojama šilumos pavidalu. Paprastai tai yra trijų išvadų mikroschema.

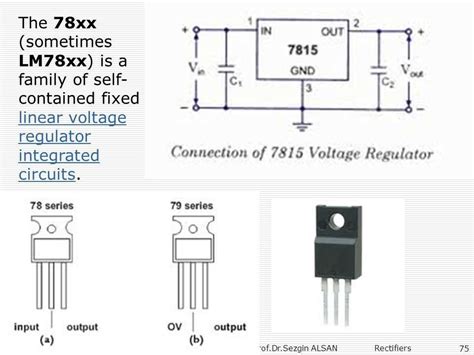

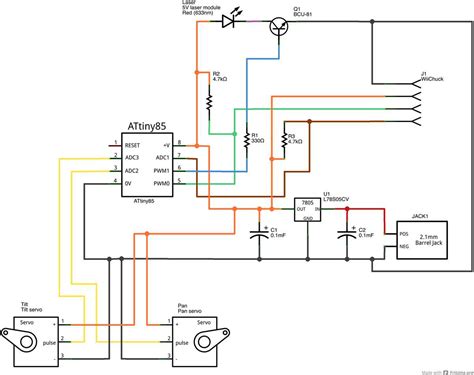

78XX ir 79XX serijos
Šie stabilizatoriai skirti teigiamos (78XX) ir neigiamos (79XX) išėjimo įtampos stabilizavimui. Jie veikia netgi kintant įėjimo įtampai plačiose ribose. Žymėjime 78XX, 79XX vietoj X rašomi skaičiai, rodantys stabilizuotą išėjimo įtampą (pvz., 7805 - 5V). Tokio stabilizatoriaus išėjime yra 5V įtampa, įėjimo įtampai kintant nuo 7V iki 35V. Stabilizatoriai turi automatinį srovės ribojimą, apsaugą nuo perkaitimo ir trumpo jungimo. Kadangi ant mikroschemos krinta apie 2V, įėjimo įtampa turi būti bent 2V didesnė už išėjimo įtampą. Rekomenduojama naudoti su radiatoriais, nes esant didesnei srovei jie gali smarkiai įkaisti.
78LXX ir 79LXX serijos
Šie stabilizatoriai, kaip ir 78XX/79XX, skirti teigiamos (78LXX) ir neigiamos (79LXX) išėjimo įtampos stabilizavimui. Jie skiriasi korpusais ir maksimalia apkrovos srove - 100mA. Taip pat turi automatinį srovės ribojimą, apsaugą nuo perkaitimo ir trumpo jungimo. Gaminami TO-92, SO-8 ir SOT-89 korpusuose.
2. Ferorezonansiniai stabilizatoriai (FRS)
Tai pasyvūs įtampos stabilizatoriai, kurių veikimas pagrįstas ferorezonansiniu principu. Jie dažnai naudojami buitinėje technikoje (šaldytuvuose, televizoriuose, skalbimo mašinose ir kt.), kur reikalinga stabili įtampa.
3. Kompensaciniai stabilizatoriai
Šie stabilizatoriai veikia principu, kai papildoma įtampa kompensuojama. Jie gali būti naudojami tiek kintamosios, tiek nuolatinės srovės grandinėse.
4. Integraliniai stabilizatoriai
Tai yra sudėtingesni stabilizatoriai, dažnai turintys mikrovaldiklį arba mikroprocesorių valdymo bloke. Jie pasižymi didesniu tikslumu ir papildomomis funkcijomis, tokiomis kaip apsauga nuo aukštos įtampos, perkrovos, dažnio svyravimų ir kt.
5. Servo valdomi įtampos stabilizatoriai
Šie stabilizatoriai užtikrina didelės spartos įtampos korekciją su didesniu tikslumu. Pagrindiniai komponentai yra nuolat kintamas servo variklis, automatinis transformatorius, pastiprinimo transformatorius ir valdymo grandinė. Jie gali užtikrinti ±0.5% išėjimo reguliavimą ir aukštą efektyvumą apie 98%.
Įtampos stabilizatorių veikimo principai
Pagrindinis įtampos stabilizatoriaus veikimo principas yra reguliuoti įėjimo įtampą, kad išėjimo įtampa išliktų stabili. Tai atliekama dviem pagrindiniais būdais:
- Padidinimo (Boost) operacijos: Kai įėjimo įtampa yra per maža, stabilizatorius naudoja transformatorių, kad padidintų įtampą iki reikiamo lygio.
- Mažinimo (Buck) operacijos: Kai įėjimo įtampa yra per didelė, stabilizatorius naudoja transformatorių, kad sumažintų įtampą iki reikiamo lygio.
Šios operacijos atliekamos naudojant transformatorių, relių ir elektroninių grandinių (arba mikrovaldiklių) derinį. Stabilizatorius nuolat stebi įėjimo įtampą ir, jei ji nukrypsta nuo normos, perjungia atitinkamas reles, kad prijungtų arba atjungtų transformatoriaus apvijas, taip reguliuodamas išėjimo įtampą.
Kaip pasirinkti tinkamą stabilizatorių
Renkantis įtampos stabilizatorių, svarbu atsižvelgti į šiuos veiksnius:
- Galia (VA arba KVA): Stabilizatoriaus galia turi atitikti visų prijungiamų prietaisų bendrą galią. Rekomenduojama pasirinkti stabilizatorių su 20% didesne galia nei faktinis poreikis, atsižvelgiant į galimą būsimą apkrovos išplėtimą.
- Įtampos diapazonas: Nustatykite reikiamą įėjimo įtampos diapazoną ir stabilizuotą išėjimo įtampą.
- Tipas: Pasirinkite tinkamą stabilizatoriaus tipą (pvz., buitinį, pramoninį, servo valdomą) pagal poreikius.
- Papildomos funkcijos: Apsvarstykite papildomas funkcijas, tokias kaip apsauga nuo perkrovos, viršįtampio, trumpojo jungimo ir kt.
Namų reikmėms tinka 200 VA iki 10 KVA vardinės įtampos stabilizatoriai. Pramoniniams ir komerciniams tikslams reikalingi didesnės galios servo stabilizatoriai.
Stabilitronai (Zenerio diodai) įtampos stabilizavime
Stabilitronas, arba Zenerio diodas, yra puslaidininkinis prietaisas, naudojamas kaip autonominis reguliatorius, palaikantis pastovią vartotojo įtampą. Jis veikia atvirkštinio poliškumo srityje, kai įtampa pasiekia tam tikrą vertę (skilimo įtampą), kurioje srovė smarkiai padidėja, o įtampos kritimas per diodą lieka beveik pastovus.
Pagrindinės Zenerio diodo charakteristikos yra:
- Nominali stabilizavimo įtampa: Įtampa, kurioje diodas pradeda stabilizuoti.
- Darbinės srovės diapazonas: Srovių ribos, kurioms esant diodas veikia stabiliai.
- Diferencinė varža: Rodiklis, apibūdinantis stabilizavimo kokybę. Kuo mažesnė varža, tuo geresnė stabilizacija.
Stabilitronai naudojami įvairiose grandinėse, įskaitant kaip etaloninės įtampos šaltiniai kituose stabilizatoriuose, viršįtampių slopintuvai ir kt. Svarbu žinoti, kad stabilitronų negalima jungti lygiagrečiai, siekiant padidinti darbinę srovę, nes tai gali sukelti prietaiso gedimą.
