Kokybiškų įtampos stabilizatorių paklausa kasmet tik auga, o tai paaiškinama padidėjusiu buitinių vartotojų skaičiumi, taip pat sumažėjusia tinklo produkto kokybe. Vidaus rinka siūlo platų nebrangių ir patikimų stabilizavimo įtaisų modelių pasirinkimą, kurie vartotojui garantuoja normalų maitinimą.
Pagrindinis įtaisų tikslas yra tiekti vartotojui stabilizuotą įtampą, leidžiančią ją naudoti namuose naudojamiems buitiniams prietaisams valdyti. Šie prietaisai yra būtini norint pagerinti vartotojui tiekiamos elektros kokybę, kuri pastaraisiais metais labai pablogėjo. Tai taikoma ne tik per tinklą perduodamos įtampos amplitudei, bet ir jos formai, taip pat netiesinių iškraipymų (nukrypimų nuo sinusoido) dydžiui.
Visas aukščiau išvardytas charakteristikas galima ištaisyti konvertuojant žemos kokybės įtampą ir vėl ją normalizuojant. Tam prietaisas apima mechaninius, elektromechaninius ar elektroninius komponentus, atsakingus už sinusoido ištaisymą išvestyje.
Įtampos stabilizatoriai yra labai svarbi elektronikos ir elektros įrangos apsaugos priemonė. Jie padeda išvengti per didelio arba per mažo įtampos svyravimų, kurie gali pažeisti jautrią įrangą, pavyzdžiui, televizorius, kompiuterius, šaldytuvus ar kitus buitinius prietaisus. Dėl šios priežasties įtampos stabilizatorių pasirinkimui svarbu skirti ypatingą dėmesį.
220 V įtampos stabilizatorius, skirtas vienfaziam maitinimui, yra optimalus namų sąlygoms ir darbo biurui. Jei turite šį konvertuojantį įrenginį, neturite jaudintis dėl prie jo prijungtos radijo įrangos ir kitų buitinių prietaisų saugumo.
Stabilizatorių tipai

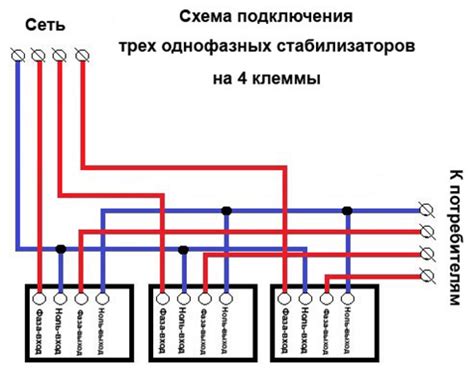

Pagal tiekimo tinklo tipą, į kurį įmontuoti šiuolaikiniai tinklo įtampos stabilizatoriai namams, jie visi yra suskirstyti į įrenginius, skirtus dirbti 3 fazių grandinėse, ir jų vienfazius analogus. Be to, žinomi stabilizavimo įtaisų tipai skiriasi išėjimo galia ir konstrukcija, o tai tiesiogiai veikia gamintojų deklaruojamas kainas.
Nepaisant visų pirmiau nurodytų parametrų, šių vienetų klasifikavimas yra pagrįstas veikimo principu arba tipine schema, leidžiančia gauti norimą išėjimo įtampą. Pagal šią savybę rinkos siūlomi stabilizatorių modeliai yra suskirstyti į šiuos pagrindinius tipus:
- Relės blokai
- Ferorezonansiniai (parametriniai) įtaisai
- Elektromechaniniai modeliai
- Puslaidininkiniai (tiristoriai arba triaciniai) gaminiai
- Keitikliai arba elektroniniai stabilizatoriai
Kiekvienas iš išvardytų įrenginių turi savo išskirtines savybes, susijusias su įėjimo įtampos keitimo principu ir tam naudojama ryšio schema. Jie skiriasi savo išvaizda (dizainu) ir kaina, kurią deklaruoja konkretaus prietaiso gamintojas.
Relės blokai
Klasikiniai reliniai įtampos stabilizatoriai priklauso elektroninių prietaisų, veikiančių palaipsnio įėjimo potencialo transformavimo principu, kategorijai. Jų konstrukcija pagrįsta autotransformatoriumi, kurio išėjimo apvijos perjungiamos taip, kad būtų ištaisyti tinklo svyravimai.
Antrinės apvijos posūkių skaičiaus pokytis įvyksta automatiškai dėl įmontuotų perjungimo įtaisų - elektromagnetinių relių - veikimo. Už relės elementų perjungimo tvarką yra atsakingas specialus blokas, kurį ekspertai vadina valdymo bloku. Su jo pagalba galima valdyti tinklo įtampos parametrus ir, nustačius nukrypimus nuo normos, pradėti eksploatuoti kitą stabilizavimo etapą (pagal e / m relių skaičių).
Pagrindinis relinių prietaisų pranašumas, jei palyginsime juos su jau pasenusiais kompensavimo tipo modeliais, yra didelis žingsnių veikimo greitis (apie 10-20 ms). Be to, tokie valdymo moduliai yra gana paprasti, o tai labai palengvina gatavo produkto priežiūrą ir remontą. Relių mašinų trūkumai yra nepakankamai sklandus išėjimo potencialo reguliavimas ir mažas tarnavimo laikas. Daugelį vartotojų erzina tai, kad darbo metu šis įrenginys nuolat spusteli (dėl perjungimo relių).
Ferorezonansiniai (parametriniai) įtaisai
Šis stabilizatorių tipas priklauso mėginiams, kurie pasirodė pradiniame konvertuojančių įtaisų formavimo etape. Jų masinio įvedimo į kasdienį gyvenimą pradžia praėjusio amžiaus 50-60-aisiais buvo paaiškinta būtinybe apsaugoti tuo metu madingus televizinius televizorius. Jų veikimo principas pagrįstas feromagnetinio rezonanso, kurio esmė yra dviejų droselių (ritinių su šerdimis), elektromagnetinė sąveika, panaudojimu. Ypač svarbu, kad vienas iš jų veiktų prisotintuoju, o kitas - nesočiuoju.
Ferorezonansinių stabilizatorių privalumai yra tai, kad nėra kilnojamojo (perjungiamojo) fiksatoriaus, todėl maža gedimo tikimybė ir didesnis darbo resursas nei relinių įtaisų. Be to, jų pagalba galima tiksliau nustatyti išėjimo įtampą ir sklandžiai sureguliuoti. Jų trūkumai išreiškiami taip: triukšmas darbo metu; reikšmingas šilumos išsiskyrimas; tūris (dideli matmenys); mažas reguliuojamos įtampos diapazonas.
Nepaisant šių trūkumų, ferorezonansiniai stabilizatoriai vis dar turi tam tikrą populiarumą tarp vartotojų. Jų taikymo sritis yra senų buitinių prietaisų, kurių tvarkymas yra nepretenzingas, apsauga.
Elektromechaniniai modeliai
Šios klasės prietaisai elektros gaminių rinkoje pasirodė maždaug tuo pačiu metu kaip ir jų ferorezonansiniai analogai, nors jie labai skiriasi nuo jų dizaino ir veikimo principo. Jų pagrindinis darbinis blokas yra autotransformatorius, ant kurio uždėtas judamas srovės surinkimo kontaktas.
Reguliavimo elementas pagamintas iš slankiklio arba nuimamo specialaus dizaino šepetėlio. Kai prietaisas veikia, jis juda išilgai transformatoriaus apvijos, sklandžiai padidindamas arba sumažindamas konversijos koeficientą, o tai leidžia efektyviai koreguoti įėjimo įtampą. Pirmieji elektromechaninių prietaisų pavyzdžiai buvo rankiniu būdu sureguliuoti - asmeniui buvo paskirtas slankiklio judėjimas palei autotransformatoriaus apvijas. Šiuolaikiniuose modeliuose šis procesas yra automatizuotas naudojant specialų valdymo modulį.
Jų pranašumai ir trūkumai yra tokie patys kaip ferorezonansinių mėginių, o jų taikymo sritis yra prietaisai, kuriems nereikia didelio greičio.
Elektroniniai (triac, tiristorius) ir keitikliniai stabilizatoriai
Elektroninių mazgų įtaisas ir veikimo principas yra šiek tiek panašus į relės tipo įtaisus. Prieš priimant sprendimą dėl stabilizatoriaus pasirinkimo pagal maitinimo tipą, svarbu nustatyti, kuriuose tinkluose jis turėtų veikti. Jei planuojate jį naudoti miesto namo bute, savininkui reikės įprasto vienfazio įrenginio. Jei pirkėjas ketina jį naudoti „dacha“, kur yra 380 voltų maitinimo šaltinis, tiks tik trijų fazių pavyzdys.
Kintamosios srovės reguliatorių tipai, kurių veikimas pagrįstas dvigubos pradinės įtampos konversijos principu, leidžia formuoti norimos formos ir amplitudės signalą išvestyje. Kadangi šiuolaikiniuose impulsiniuose įrenginiuose nėra mechaninių ir elektromechaninių vienetų, jie veikia visiškai tyliai, turi didelį greitį ir savo patikimumu nenusileidžia nė vienam žinomam pavyzdžiui.
Šių prietaisų privalumai taip pat apima: išplėstos sklandaus tinklo įtampos ir apkrovos srovės (90-310 voltų) reguliavimo ribos; filtro modulių buvimas prietaiso įvestyje ir išvestyje, slopinantis tinklo triukšmą; kompaktiškumas ir mažas svoris.
Vienintelis tipiškų keitiklių keitiklių trūkumas yra jų didelė kaina.
Kas yra įtampos stabilizatorius? | Pagrindų supratimas
Svarbiausi pasirinkimo kriterijai
Renkantis įtampos stabilizatorių, verta atkreipti dėmesį į gamintojo reputaciją ir produkto patikimumą. Patikimi gamintojai taip pat siūlo techninę pagalbą ir atsargines dalis, jei jų reikia.
Pirmiausia ir svarbiausia savybė, į kurią reikėtų atsižvelgti renkantis įtampos stabilizatorių, yra jo galia. Įtampos stabilizatorius turi būti pakankamai galingas, kad galėtų tiekti stabilų maitinimą visai Jūsų prijungtai įrangai. Jei savo namuose turite kelis prietaisus, kurių bendra galia siekia 5 000 vatų, Jūsų pasirinktas įtampos stabilizatorius turėtų turėti bent 20-30 % daugiau galios nei bendra apkrova, kad būtų užtikrinta tinkama veikimo atsarga.
Stabilizatoriaus veikimo diapazonas rodo, kokiu diapazonu jis gali koreguoti įtampą, kad ji būtų stabili ir tinkama prietaisams. Pavyzdžiui, jei elektros tinklo įtampa gali kristi iki 160 V ar kilti iki 260 V, stabilizatorius turėtų sugebėti veikti šiame diapazone ir užtikrinti, kad išėjimo įtampa būtų pastovi, paprastai apie 220-230 V. Svarbu žinoti, kad skirtingose aplinkose gali pasireikšti įvairūs įtampos svyravimų tipai, pavyzdžiui, staigieji įtampos pokyčiai, trumpieji tiekiamosios įtampos pertrūkiai ir net periodiški svyravimai, susiję su tinklo apkrova.
Labai svarbi stabilizatoriaus funkcija yra apsauga nuo perkrovų. Tai reiškia, kad įtampos stabilizatorius turi sugebėti aptikti ir apsaugoti elektros įrangą nuo per didelės apkrovos ar trumpųjų jungčių. Kai kurie įtampos stabilizatoriai turi automatinio išsijungimo funkciją, kai aptinkama perkrova arba kai įtampa per daug nukrypsta nuo normos. Šiuolaikiniai stabilizatoriai taip pat gali turėti integruotą apsaugą nuo viršįtampių, kurie dažnai atsiranda dėl žaibo smūgių ar kitų išorinių veiksnių.
Reagavimo greitis yra dar viena svarbi savybė, į kurią reikėtų atsižvelgti renkantis įtampos stabilizatorių. Tai reiškia, kaip greitai stabilizatorius gali reaguoti į įtampos pokyčius. Verta žinoti, kad įprastai geros kokybės įtampos stabilizatoriai gali reaguoti per kelias milisekundes. Pavyzdžiui, Ortea GEMINI įtampos stabilizatorius išsiskiria savo itin greitu reagavimo laiku - jis gali reaguoti į įtampos pokyčius vos per 20 milisekundžių. Taigi, jei Jūsų elektros įranga yra ypač jautri įtampos svyravimams, turėtumėte rinktis stabilizatorių su kuo greitesniu reagavimo laiku.
Efektyvumas yra dar vienas svarbus pasirinkimo aspektas, ypač, jei stabilizatorius bus naudojamas ilgą laiką arba didelėms apkrovoms. Kuo efektyvesnis įtampos stabilizatorius, tuo mažiau energijos jis naudos, todėl Jūsų sąskaitos už elektrą bus kur kas mažesnės. Įprastai geros kokybės įtampos stabilizatoriai pasižymi aukštu efektyvumo lygiu, kuris siekia net iki 98-99 %.
Kai kurie įtampos stabilizatoriai turi papildomas funkcijas, pavyzdžiui, automatinį išsijungimą, kai elektros prietaisai nėra naudojami, arba energijos taupymo režimus. Verta žinoti, kad naujausi stabilizatorių modeliai dažnai turi pažangius mikroprocesorių valdiklius, kurie optimizuoja įtampos reguliavimą realiuoju laiku, užtikrindami minimalų energijos vartojimą ir maksimalų efektyvumą. Tokie stabilizatoriai gali turėti efektyvumo parametrus, leidžiančius sumažinti energijos sąnaudas iki 10-15 %, lyginant su senesniais modeliais.
Įtampos stabilizatorių dydis ir montavimo galimybės taip pat yra labai svarbūs pasirinkimo kriterijai. Be to, kai kurie įtampos stabilizatoriai gali būti montuojami ant sienos, o kiti - tiesiog padedami ant grindų ar stalo.
Galiausiai, renkantis įtampos stabilizatorių, svarbu atsižvelgti į gaminio kainą ir suteikiamą garantijos laikotarpį. Nors pigesni įtampos stabilizatoriai gali atrodyti patrauklus pasiūlymas, tačiau jie dažnai neturi tiek daug funkcijų ar nėra tokie patikimi kaip brangesni modeliai. Be to, ilgesnė garantija yra papildoma apsauga, kuri leidžia jaustis saugiau naudojant įtampos stabilizatorių.
Naudojimo ir prijungimo rekomendacijos
Prijunkite elektros įrangos maitinimo šaltinį prie prietaiso išėjimo terminalo.
Pirmiausia įjunkite įtampos stabilizatoriaus maitinimo jungiklį ir įjungta darbo indikatoriaus lemputė. Stebėkite, ar nurodyta voltmetro vertė yra normali.
Įtampos stabilizatorius neturi būti perkrautas.
Renkantis elektros prietaisus, pvz., šaldytuvus, oro kondicionierius, vandens siurblius ir kitą įrangą su veikiančiais varikliais, reikėtų pasirinkti daugiau kaip 3 kartus talpos įtampos stabilizatorių, kad įrangos paleidimo srovė neviršytų įtampos stabilizatoriaus saugiklio srovės arba nuolatinės apsauginės grandinės išjungiklio srovės įtampai stabilizuoti.
Prie įtampos stabilizatoriaus prijungtas laidas turi turėti pakankamai apkrovos paviršiaus, kad būtų išvengta šilumos susidarymo ir sumažintas įtampos kritimas.
Prie dachos būtina turėti įžeminimą, per kurį galima užsitikrinti darbą sodo įranga. Atvirame ore patikimai įžeminamos ne tik metalinės naudojamų agregatų dalys, bet ir paties stabilizatoriaus korpusas, sumontuotas tiesinėje grandinėje.
