Kaip lengvai sumontuoti joninio katilo valdymo bloką – išsamus žingsnis po žingsnio vadovas

Nusipirkus ne gazifikuotą vasarnamį, dažnai kyla idėja pasigaminti elektrinį katilą savo rankomis. Yra trys pagrindiniai elektrinių katilų tipai, verti dėmesio: kaitinimo elementai, elektrodiniai (arba joniniai) ir indukciniai katilai. Prieš imantis gaminti bet kokį elektrinį katilą, svarbu pasirūpinti tinkamais įrankiais, nes tai gali būti silpniausia vieta gamybos procese.

Reikalingi įrankiai ir medžiagos

Nors pačius agregatus nesunku surinkti, kai kurie darbai, pavyzdžiui, suvirinimas, yra praktiškai neįmanomi be specialios įrangos. Štai sąrašas įrankių, kurie bus reikalingi:

Suvirinimo aparatas - rekomenduojama rinktis keitiklio tipo suvirintoją.
Pjovimo įranga - jei neturite patirties su dujų pjaustytuvu, namų sąlygoms geriau rinktis plazminius modelius.
Šlifuoklis (kampinis šlifuoklis) - pageidautina turėti du dydžius: didesnį (230 mm diskui) ir mažesnį (125 mm diskui).
Elektrinis grąžtas.
Slankmačiai.
Plaktukas.
Kernas.
Ruletė.

Be šių įrankių, prireiks ir specifinių medžiagų, priklausomai nuo pasirinkto katilo tipo. Pavyzdžiui, gaminant elektrodo katilą, reikės plieninio vamzdžio korpusui, plieninio elektrodo, izoliacinių medžiagų ir kitų smulkių detalių.

Elektrodo (joninio) katilo gamyba

Elektrodo katilas yra gana moderni šildymo prietaiso versija, plačiai naudojama pastaruosius 10-15 metų. Jo veikimo principas grindžiamas vandens, kaip šildymo elemento, panaudojimu. Vanduo, veikiamas kintamosios srovės (50 Hz), jonizuojasi ir įkaista.

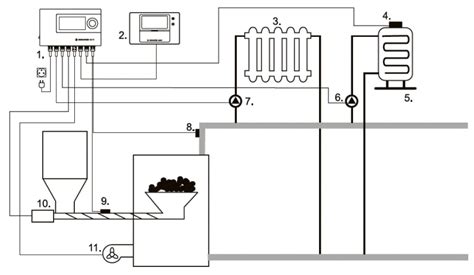

Elektrodo katilo įtaisas:

Katilas susideda iš metalinio korpuso, kuriame yra nuo korpuso izoliuotas plieninis elektrodas.
Prie elektrodo jungiama fazė, o prie korpuso - nulis.
Vandens jonams svyruojant, skystis įkaista.

Gamybos procesas apima kelis etapus:

Paruošimas: Reikia paruošti visus reikiamus komponentus, įskaitant suvirinimo aparatą, elektrodus, geležinį "tee" (sujungimo detalę), poliamido izoliaciją elektrodams, neutralų laidą, movą, įžeminimo gnybtus, plieninį vamzdį ir terminalų izoliaciją. Svarbu išstudijuoti katilo veikimo schemą.
Katilo surinkimas:

Paimamas paruoštas plieninis vamzdis (rekomenduojami matmenys: ilgis 25 cm, skersmuo 8-10 cm).
Viename vamzdžio gale montuojamas elektrodų rinkinys, kitame - mova prisijungimui prie šilumos magistralės.
Elektrodams sumontuoti naudojamas "tee", per kurį bus tiekiamas ir išleidžiamas aušinimo skystis.
Prie elektrodo tvirtinamas izoliatorius, pagamintas iš karščiui atsparaus plastiko, kuris užtikrina sandarumą ir leidžia elektrodą sujungti su "tee".
Prie korpuso privirinamas didelis varžtas, prie kurio vėliau bus prijungtas neutralus kabelis ir įžeminimo gnybtai.
Galima pritvirtinti antrą varžtą papildomam saugumui.
Prijungus prie šildymo sistemos naudojant movą, rekomenduojama sumontuoti dekoratyvinę dangą, kuri ne tik pagerina estetiką, bet ir apsaugo nuo elektros smūgio.

Montavimo darbai:

Sumontuojami oro išleidimo vožtuvai, manometras ir lydytojo saugiklis.
Uždarymo vožtuvai montuojami po išsiplėtimo baku.
Katilas montuojamas griežtai vertikaliai.
Prieš montuojant prietaisą, visa šildymo sistema kruopščiai praplaunama švariu vandeniu su specialia priemone.
Įžeminimui naudojamas ø4 mm (ar didesnio) varinis kabelis, kurio varža neviršija keturių omų.
Šildymo prietaisai (radiatoriai) parenkami atsižvelgiant į sistemos tūrį; optimalus variantas - įrenginio galia atitinka 8 litrus bendro tūrio.
Pirmenybė teikiama bimetaliniams arba aliumininiams radiatoriams, vengiant ketaus gaminių dėl jų didelio priemaišų kiekio ir tūrio.

Indukciniai katilai

Indukciniai katilai laikomi naujausia plėtra tarp plačiai naudojamų elektrinių katilų modelių. Jų veikimo principas panašus į mikrobangų krosnelės: aušinimo skystis šildomas magnetiniu lauku.

Privalumai:

Saugumas.
Didelis efektyvumas.
Galima naudoti bet kokį aušinimo skystį, nepriklausomai nuo jo kokybės.
Praktiškai nesusidaro nuosėdų.

Trūkumai:

Aukšta kaina.
Sudedamos valdymo automatinės sistemos sudėtingumas, sunkiai įgyvendinamas savarankiškai.

Paprasto indukcinio šildytuvo gamybai galima panaudoti indukcinę viryklę (2.4 kW) ir profiliuotą vamzdį (25x50 mm, 2.5 mm sienelės storis). Vanduo cirkuliuoja per vamzdžių sistemą, kuri veikia kaip šilumokaitis, o indukcinė viryklė šildo šį vamzdžių mazgą.

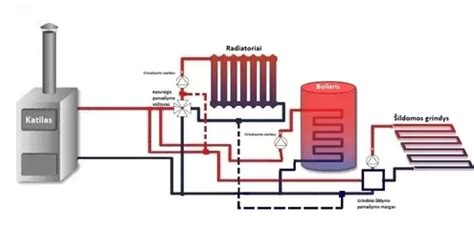

Kaitinimo elementų katilai

Tai pats dažniausias elektrinių katilų tipas. Juose kaitinimo elementai naudojami aušinimo skystiui šildyti. Šie elementai yra šilumokaityje - sandariame, šilumos izoliuotame bake su prijungimo angomis.

Veikimo principas: Kaitinimo elementas, pagamintas iš plonasienio metalinio vamzdžio su nichromo spirale viduje, įkaista nuo elektros srovės. Šiluma perduodama per dielektrinę medžiagą (pvz., kvarcinį smėlį) vamzdžiui, o vamzdis šildo aušinimo skystį.

Savarankiškai pasigaminti tokį katilą galima naudojant šlifuoklį, suvirinimo įrangą, termostatą, multimetrą, plieno lakštą, adapterius ir kelis metalinius vamzdžius bei kaitinimo elementus.

Trūkumai: Kaitinimo elementams gali nusėsti nuosėdos, mažinančios efektyvumą arba sukeldamos gedimus. Šią problemą galima išspręsti naudojant specialius skysčius ar distiliuotą vandenį kaip šilumos nešiklį.

Papildomi montavimo aspektai

Nepriklausomai nuo pasirinkto katilo tipo, svarbu atkreipti dėmesį į kelis bendrus montavimo reikalavimus:

Vertikalus montavimas: Dauguma katilų turi būti montuojami išskirtinai vertikaliai, atsižvelgiant į jų veikimo ypatumus.
Tinkamas aušinimo skystis: Naudojant užterštą aušinimo skystį arba netinkamai praplovus sistemą, katilo veikimo efektyvumas gali žymiai sumažėti.
Įžeminimas: Įžeminimui būtina naudoti tinkamo skersmens varinį kabelį.
Radiatorių pasirinkimas: Radiatorių medžiaga ir tūris turi atitikti sistemos reikalavimus, siekiant optimizuoti energijos sąnaudas ir katilo veikimą.

Gyd. Valerijus Morozovas įvardino TOP kepenų suriebėjimo požymius ir kokias rizikas tai gali sukelti

Kiekvienas iš šių katilų tipų turi savo privalumus ir trūkumus. Pasirinkimas priklauso nuo individualių poreikių, biudžeto ir techninių galimybių.
