Požeminis elektros energijos kabelis yra saugesnis ir patikimesnis energijos perdavimo būdas nei oro linijos, kurias dažnai pažeidžia gamtos stichijos. Be to, urbanizuotoje teritorijoje požeminiai kabeliai netrukdo kelių tiesimui, statybai, vizualiai nematomi ir negadina kraštovaizdžio.
Pagal instaliacijos vietą visi kabeliai skirstomi į oro linijų, požeminius, povandeninius, potinkinius, dalis kabelių yra universalūs, pritaikyti naudojimui lauke, viduje, po žeme. Požeminiams kabeliams naudojami žemos įtampos kabeliai (0,6-1 kV), vidutinės (iki 42 kV) ir aukštos įtampos kabeliai (nuo 52 kV).
Vienfazis lauko kabelis paprastai turi 2-3 gyslas, trifazis - 4-5. Kabelio gyslų medžiagos pasirinkimas praktiškai nedidelis - aliuminis arba varis.
Kabelių tiesimo ypatumai ir saugumo reikalavimai

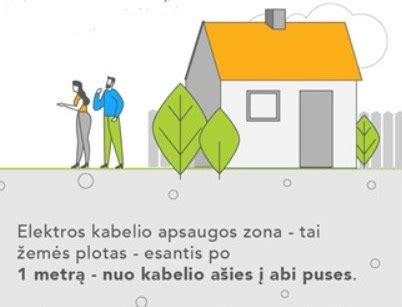

Numatoma požeminio kabelio tiesimo linija pažymima žemės paviršiuje ir pagal ją kasama tranšėja. Kabelio gylis po žeme priklauso nuo kabelio įtampos, jo tiesimo vietos.
6-10 kV įtampos kabelio įvadui į pastatą iki 5 m ilgio atstumu tranšėjos gylis privalo būti ne mažesnis kaip 0,5 m. Po gatve ar keliu iki 35 kV įtampos kabeliai turi būti tiesiami ne mažesniame gylyje nei reglamentuoja kelių techniniai reglamentai (dažniausiai tai 1,5 m). 110-400 kV įtampos kabeliams turi būti ne mažesnis kaip 1,5 m. Žemės darbai atliekami vadovaujantis statybos techniniu reglamentu STR 1.07.02:2005 "Žemės darbai".
Iškasus numatyto gylio tranšėją, jos dugne supilamas smėlio sluoksnis, kuris apsaugo kabelį nuo įmirkimo, jei gruntas drėgnas. Paklotas kabelis užpilamas maždaug 10 cm storio smėlio sluoksniu.
Jeigu į tą pačią tranšėją reikia pakloti kelias kabelių linijas, siekiant sumažinti įkaitimo poveikį, tarp jų paliekamas apie 30 cm tarpas. Atstumas tarp kabelių užtikrina, kad gedimas, įvykęs viename kabelyje, nepažeistų gretimo kabelio.
Jeigu darbai vykdomi už sklypo ribų, leidimus žemės darbams vykdyti išduoda miesto, rajono savivaldybės.
Medžiagų pasirinkimas ir laidininkų savybės
Vartotojams ir užsakovams žinotina, jog aliuminio laidininkų amžius dėl žemesnės lydimosi temperatūros arba įkaitimo ir trapumo yra trumpesnis, aliuminis mažiau atsparus vibracijai, įtrūkimams ir lūžiams. Varinių gyslų laidumas didesnis, tokiam pat laidumui užtikrinti reikalingas mažesnis laidų skerspjūvis nei aliuminio, variniai laidininkai ilgaamžiškesni ir elastingesni, lankstesni, kas kabeliui žemėje gali būti svarbu. Pasirinkimas tarp aliuminio ir vario laidininkų dažniausiai priklauso nuo kabelio ilgio, aliuminio kabeliai yra pigesni.
Kabelio skerspjūvio plotas turi būti suderintas su maksimalia apkrova, įvadinį požeminį kabelį praktiškai rekomenduojama kloti šiek didesnio skersmens nei reikia, nes ateityje gali prireikti didesnės galios.
Kabelio struktūra ir izoliacijos tipai
Kabelio izoliacija - tai medžiaga, kuria dengiami kabelio laidininkai arba gyslos. Išorinis apvalkalas - danga esanti virš kitų kabelio dangų, sauganti kabelį nuo drėgmės ir mechaninių pažeidimų. Išorinės kabelių dangos gali būti guminės, polivinilchloridinės (PVC), polietileninės (PE), behalogeniai mišiniai (HF) arba kitų plastiko rūšių. Statybinių instaliacinių kabelių išorinė PE dangos izoliacija yra pritaikyta standartinėms situacijoms.
Kabelio struktūra:
- Kabelio apsauginė danga arba išorinis apvalkalas, kuris apsaugo kabelį nuo drėgmės, mechaninių pažeidimų;
- Vielinių laidų ekranas - elektros lauko kontrolei;
- Izoliacinis sluoksnis - izoliuoja laidininką;
- Laidininkais ir kabeliais, izoliuotais XLPE medžiaga, gali tekėti didesnė srovė, nes XLPE kabelių leistina laidininkų įšilimo temperatūra yra +90 °C, o PVC izoliuotų kabelių ši temperatūra yra iki +65-+70°C.
Eksploatacijos metu svarbu, kad kabelio gyslų ar laidininkų darbinė temperatūra neviršytų šių ribų, antraip tai gali būti kabelio suirimo priežastimi. Darbinė temperatūra viršijama, kai laidais perduodama elektros srovė viršija leistinąją, tai didina įšilimo temperatūrą. Kuo didesnė elektros srovė, tuo daugiau išsiskiria šilumos ir atitinkamai kyla laidininkų ir kabelio temperatūra.
Dėl to kabeliu su XLPE izoliacijos laidais galima perduoti daugiau elektros energijos lyginant su tokio pat skerspjūvio PVC kabelio laidais. XLPE izoliacija pasižymi gesnėmis mechaninėmis bei temperatūrinėmis charakteristikomis: didesniu tąsumu, didesniu pailgėjimu ir atsparumu smūgiams, todėl esant aukštai temperatūrai (iki +90 °C) ji neištirpsta ir neskilinėja. Be to, trumpojo jungimo sąlygomis XLPE izoliacija vieną sekundę gali atlaikyti iki +250 ºC laidininko temperatūrą, o didžiausia PVC kabelių laidininko temperatūra vieną sekundę gali būti iki +160 ºC, ir tai turi didesnį pranašumą avarinėmis sąlygomis.
Standartų svarba ir saugus kabelių pasirinkimas
Tiek PVC, tiek XLPE kabeliai turi atitikti LST HD 603 arba LST HD 604 standartus. Tuo svarbu įsitikinti, nes dažnai kabelio pasirinkimą lemia kaina. Paprastai pigesni kabeliai atkeliauja ne iš ES šalių, kur gamintojams neprivalu laikytis standartų.
Palyginę tokio pat tipo skirtingų gamintojų kabelius ir pamatę, jog skiriasi kabelių srovės apkrovos bei kaina, daugelis linkę pirkti pigesnius ir didesnių srovės apkrovų kabelius. Rinkoje būna tokio paties tipo ir skerspjūvio kitų gamintojų kabelių, kurių srovės apkrova nurodoma net 490 A. Tačiau retai kas atkreipia dėmesį, kad nenurodomas kabelio standartas. Tokie gamintojai naudoja kitas kabelio srovės apkrovos sąlygas, pavyzdžiui, didesnę laidininko gyslos temperatūrą grunte. Lyg ir nemeluoja, bet europinis standartas didinti kabelio temperatūros daugiau nei +65°С neleidžia. Ar toks pigesnis ir didesnės apkrovos kabelis bus patikimas? Kol naujas jis kurį laiką veiks, tačiau, susidarius ekstremalesnėms sąlygoms, gali įvykti gedimas.
Patarimas paprastas - viso kabelio technologinis gamybos standartas turi būti nurodytas kiekvieno kabelio techniniame aprašyme arba/ir atitikties deklaracijoje, priimtoje ES šalyse. Neretai pateikiami trečiųjų šalių standartai ir deklaracijos.
Modernūs sprendimai kabelių pasirinkimui: CableApp
„Prysmian Group" yra pasaulyje pirmaujanti elektros ir telekomunikacinių kabelių gamintoja. Reputacija tokio lygio gamintojui neleidžia nuleisti kokybės kartelės. Lengvesniam ir paprastesniam kabelio pasirinkimui „Prysmian Group" vartotojams sukūrė CableApp programėlę. Joje pagal objekto tipą ir kabelio montavimo būdą galima tiksliai ir greitai pasirinkti tinkamą kabelį, taip pat yra kabelių aplinkosauginis įvertinamas, apskaičiuojamos metinės elektros energijos sąnaudos pasirinkus vienokį ar kitokį kabelį.
Norint rasti tinkamą kabelio skerspjūvį, programėlėje reikia įvesti kabelio srovę A arba galią kW. Pagal įtampos tipą apskaičiuojama srovės galia ir atvirkščiai, todėl programėlę galima naudoti srovei arba galiai įvertinti. Kabelio ilgio reikia norint įvertinti įtampos nuostolius. Apskaičiavus nuostolius, galima sužinoti, kiek energijos galima sutaupyti naudojant didesnio skerspjūvio kabelį ir kiek sumažėja CO2 emisija.
„CableApp" - profesionalus ir lengvai naudojamas įrankis, kuris padeda pasirinkti tinkamiausius kabelių sprendimus, priklausomai nuo projekto ir įrengimo tipo. Programėlė apskaičiuoja optimalų variantą ir pateikia naudingų patarimų, kaip sutaupyti pinigų ir sumažinti išmetamą CO2 kiekį. Programėlėje patalpintos kabelių nuotraukos ir techniniai dokumentai. Taip pat galite naudotis ir papildomomis funkcijomis. Pavyzdžiui: tiesiogine sąsaja su produktų katalogu, spausdinimu arba dalijimusi skaičiavimo rezultatais. Lengva ir greita tinkamiausių kabelių paieška. Pasikliaukite kabelių pramonės ekspertais Nr. Supaprastinkite savo procesus - programėlė yra nemokama, paprasta naudoti ir patikima priemonė!
CableApp U.S.
Skaičiavimams atlikti „CableApp" reikia tokios informacijos kaip įrengimo tipas, įrengimo būdas, įtampa, srovė / apkrova ir kontūro ilgis. Skaičiavimo rezultatas yra geriausias ir tiksliausias jūsų poreikius atitinkantis kabelio skerspjūvis.
Atliekant metinių santaupų skaičiavimus atsižvelgiama į šių parametrų prielaidas: energijos sąnaudos, vidutinė naudojimo procentinė dalis ir išmetamo CO2 kiekis. Juos galite keisti nuostatose.
„CableApp" siūlo skerspjūvį pagal kabelių grupę. Jei skerspjūvis turi būti didesnis nei maksimalus šiai kabelių grupei nustatytas skerspjūvis, programėlė pataria lygiagrečiai naudoti daugiau nei vieną kabelį.
Kabelių žymėjimas ir apsauginiai vamzdžiai
Kalbant apie laidininkų žymėjimą, verta prisiminti elektrikų mėgstamą juodojo humoro anekdotą: du elektrikai dirba aukštyje ir šaukia praeinančiai pro šalį močiūtei: ponia, gal galėtumėte pakelti nukritusį laidą? Močiutė perklausia kurį, o elektrikai paaiškina, jog tą, kuris dešinėje. Močiutė pakelia laidą ir tiesia jį.
Vienfazių kabelių fazinio laidininko izoliacija žymima ruda, raudona arba juoda spalva, nulinis laidininkas - mėlyna spalva. Trifazio kabelio laidininkai žymimi: 1 fazė (L1) - ruda spalva, 2 (L2) - juoda, 3 (L3) - pilka, nulinis - mėlyna, įžeminimas - geltonai žalia arba žaliai geltona.
Dažnai individualių namų statytojai klausia, ar požeminam kabeliui pravesti reikalingas apsauginis vamzdis arba gofra? Jis būtinas elektros kabelių ir laidų apsaugai nuo mechaninių pažeidimų, suspaudimo ir aplinkos poveikio. Gofruoti vamzdžiai, vadinamosios gofros, ir lygiasieniai vamzdiai parenkami pagal LST EN 61386-24 standartą, jie būna įvairių spalvų ir skersmens. Tiesa, lauko apsauginių vamzdžių spalva gali būti ir kitokia, standarto nėra, būtina pasitikrinti instaliacinio vamzdžio paskirtį, mechaninį atsparumą, taip pat atsparumą smūgiams, drėgmei.
Reiktų atkreipti dėmesį, kokio mechaninio stiprio arba atsparumo yra gofruotas arba lygus kabelio vamzdis. Lauko salygomis reikėtų, kad šis rodiklis būtų ne mažesnis nei 450 N/5 cm, bet tai priklauso nuo kabelio vietos ir galimų apkrovų - gali reikėti ir didesnio atsparumo. Po važiuojamąja dalimi naudojamas 750 N/5 cm vamzdis. Vamzdžių atsparumo smūgiams klasė turėtų būti ne žemesnė kaip N, nerekomenduojama L (Light) klasė, nes užkasant tokį vamzdį jį gali pažeisti didesnis akmuo.
Lauko instaliacijos kabelių vamzdžiai gaminami iš polipropileno, sutankinto polietileno, dirbant šaltuoju metų laiku reiktų vengti PVC vamzdžių, nes šaltyje jie tampa trapūs.
Praktiniai pavyzdžiai ir rekomendacijos
Vienos linijos požeminiam elektros instaliacijos kabeliui reiktų imti 20-30 proc. didesnio skersmens nei reikalauja instaliacijos projektas.
Pažiūrėjus į 7 lentelę, matome 27A, kas atitiktų 4mm² aliuminį 3F kabelį. Nepritaikus koeficianto 0.92, gauname 23.63A, kas pagal 4 lentelę (4 lentelėje 25A) atitinka 2.5mm2 varinį kabelį. Atskiram, sinchroniniam 3F prietaisui, kuris nenaudoja padidėjusios galios paleidimui, tokio kabelio pakaktų, bet mes rekomenduojame 4mm² 3F 5 gyslų varinį kabelį atskiram prietaisui (el.Įvadui reikia nepamiršti, kad esti nesinchroninė apkrova (naudojant 1F prietaisus), be to, reik įsivertinti įtampos kritimą dėl varžos (kabelio ilgis), todėl mes rekomenduojame 5x6 varinį kabelį (5 gyslų 6mm2), įveriant į PVC techninį vamzdį, kasant apie 1m. gylyje.
