Šiuolaikiniai varikliai yra sudėtingos sistemos, sukurtos siekiant suderinti našumą, efektyvumą ir atsakomybę už aplinkos apsaugą. Vienas svarbiausių komponentų, užtikrinančių šią pusiausvyrą, yra EGR vožtuvas - išmetamųjų dujų recirkuliacijos vožtuvas. EGR (Exhaust Gas Recirculation) vožtuvas atlieka išmetamųjų dujų recirkuliaciją ir taip sumažina azoto oksidų išmetimą į aplinką, sumažina deguonies kiekį kuro ir oro mišinyje. EGR vožtuvas užtikrina, kad tam tikra dalis išmetamųjų dujų bus nukreipta priešinga kryptimi (į įsiurbimo kolektorių). EGR vožtuvas nepagerina variklio darbo, jis skirtas tik išmetamųjų dujų toksiškumui sumažinti.
Kasmet didėjant spaudimui pasaulyje mažinti išmetamųjų teršalų kiekį, EGR vožtuvas vaidina tikrai svarbų vaidmenį. Svarbu žinoti ką jis daro, kodėl genda ir kaip jį pakeisti. Paprasčiausiai dauguma renkasi kelią - atjungti EGR. Mūsų nuomone atjungti, išpjauti, "apgauti" automobilių sistemose esančius įrenginius yra nekorektiška. Bet mes nesmerkiame vairuotojų kurie pasirenka tokį kelią, nes dauguma tiesiog NEŽINO kas yra EGR ir kam jis reikalingas. Labiau gal norėtųsi sukritikuoti mechanikus kurie atlieka tokią paslaugą - EGR pašalinimas, prieš tai pilnai ir detaliai nepaaiškinę klientui kokia išvis yra EGR vožtuvo esmė.
Kaip veikia EGR vožtuvas?
EGR vožtuvo paskirtis yra tik vienintelė, kuri turi šiokią tokią naudą - tai sumažinti azoto oksidų skaičių NO. Transporto priemonių gamintojams, pradėjus naudoti Egr vožtuvus dyzeliniuose varikliuose, šiek tiek labiau pradėta saugoti gamtą. Tačiau yra ir kita (tamsioji) medalio pusė - tai poveikis pačiam varikliui ir jo agregatams. Kitaip sakant, agregatų ilgaamžiškumui. Degimo metu variklyje susidaro itin aukšta temperatūra, ypač kai oras ir degalai susimaišo idealiomis proporcijomis. Dėl šios aukštos temperatūros ore esantis azotas ir deguonis reaguoja ir susidaro azoto oksidai. Tai daroma grąžinant dalį išmetamųjų dujų atgal į variklio įsiurbimo kolektorių. Tai sumažina deguonies koncentraciją ir sumažina didžiausią degimo temperatūrą. Tinkamai veikianti sistema padeda užtikrinti sklandesnį ir švaresnį darbą.
Pradėkime nuo to, kad beveik 80 procentų oro, kuriuo kvėpuojame, yra azotas ( kas nežino, vertėtų grįžti į biologijos/chemijos pamokas ). Tačiau susidūrus su itin aukšta temperatūra variklio degimo kameroje kuri siekia 1370C°, paprastai inertinės dujos tampa reaktyvios, susidaro kenksmingi azoto arba NOx oksidai, kurie per išmetimo sistemą patenka į atmosferą. Kad tai sumažinti, EGR vožtuvas leidžia tiksliam išmetamųjų dujų kiekiui vėl patekti į įsiurbimo sistemą, efektyviai keičiant į variklį patenkančio oro cheminę sudėtį.
EGR vožtuvas valdo išmetamųjų dujų recirkuliaciją. Tai reiškia kad ši sistema dalį atidirbusių dujų gražina į įleidimo kolektorių. Pagrindinė sistemos paskirtis sumažinti išmetamųjų dujų toksiškumą varikliui šylant ir staigiai kylant alkūninio veleno apsisukimams, kuomet variklis dirba riebesniu degiu mišiniu nei įprasta.
Automobiliuose su benzininiu varikliu EGR vožtuvas nebus įjungiamas, kai pasiekiamos maksimalios sukimo momento apsukos ir kai variklis dirba tuščiąja eiga. Automobiliuose su dyzeliniais varikliais EGR vožtuvas atidaromas, esant tuščiai eigai, ir palaipsniui uždaromas, didėjant apkrovai.
EGR vožtuvas turi du pagrindinius nustatymus: atidarytą ir uždarytą, nors padėtis gali skirtis. Užvedus variklį, EGR vožtuvas uždarytas. Tuščiosios eigos ir mažo greičio metu automobiliui reikia tik nedidelės galios, taigi ir nedidelio deguonies kiekio, todėl vožtuvas palaipsniui atsidaro - tuščiąja eiga jis gali būti atidarytas iki 90%.
Dyzeliniai aukšto slėgio EGR vožtuvai nukreipia didelio srauto ir daug suodžių turinčias išmetamąsias dujas prieš patekdamos į kietųjų dalelių filtrą. Nes suodžiai gali susimaišyti su tepalo garais ir to pasekoje sudaryti nuosėdas/dumblą. Tuomet dujos per vamzdį arba vidinius cilindro galvutės kanalus grąžinamos į įleidimo kolektorių. Dyzeliniai žemo slėgio EGR vožtuvai nukreipia išmetamąsias dujas po to, kai jos praeina per kietųjų dalelių filtrą - šios dujos turi mažesnį srautą, tačiau beveik visiškai švarios nuo suodžių. Benzino EGR vožtuvai nukreipia išmetamąsias dujas, panašiai kaip aukšto slėgio dyzelino ekvivalentas. Vakuuminiai EGR vožtuvai naudoja vakuuminį solenoidą, kad vakuumas atitiktų diafragmą ir savo ruožtu atidarytų ir uždarytų EGR. Skaitmeniniuose EGR vožtuvuose yra elektromagnetinis arba žingsninis variklis ir daugeliu atvejų grįžtamojo ryšio jutiklis.
EGR vožtuvo konstrukcija ir gedimai
Konstrukcijos pagrindiniu elementu yra EGR vožtuvas, kuris reguliuoja į recirkuliaciją nukreipiamų išmetamų dujų kiekį. EGR konstrukcija priklauso nuo būdo, kuriuo valdomas vožtuvas. Vožtuvas atidaromas, remiantis daviklio, stebinčio slėgį įsiurbimo kolektoriuje bei masės srauto indikatoriaus parodymais. Kai kurie EGR vožtuvai turi papildomą išmetamųjų dujų atvėsinimo funkciją. EGR vožtuvo veikimas tiesiogiai priklauso nuo automobilio variklio tipo.

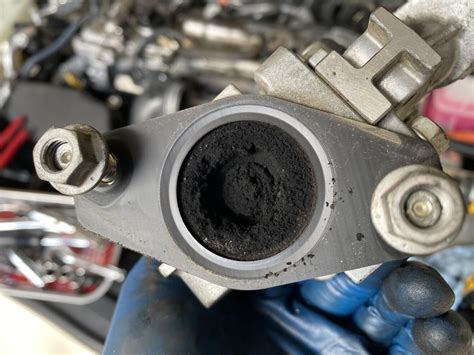

EGR vožtuvai veikia agresyvioje aplinkoje, todėl laikui bėgant jie susidėvės. Tačiau vienintelė didžiausia gedimo priežastis yra anglies dalelių kaupimasis išmetamosiose dujose išilgai EGR ir įsiurbimo sistemos kanalų. Laikui bėgant tai užkimš vamzdžius, išmetamųjų dujų kanalus ir galiausiai vožtuvo stūmoklio mechanizmą, dėl kurio jis gali užstrigti uždarytoje arba ataidarytoje padėtyse.
Degimo produktai, kuriuos EGR vožtuvas dalinai sugrąžina į įsiurbimo kolektorių, turi įvairių priemaišų ir teršalų. Kai šis mišinys susimaišo su karterio dujomis, susidaro derva, storu sluoksniu padengianti EGR vožtuvą ir variklio vožtuvus. Dėl tos priežasties sumažėja įsiurbimo kolektoriaus pralaidumo skersmuo. Tai sumažina variklio galią.
Be to, EGR vožtuvas gali išduoti klaidos signalus, kurie automatiškai perjungs variklį į avarinį režimą. Dėl priverstinio mišinio prisotinimo variklio galia mažėja, o kuro sąnaudos padidėja.
EGR vožtuvo pavara skirtinguose automobiliuose yra elektrinė arba pneumatinė. EGR solenoidas yra labiausiai pažeidžiama mazgo dalis naudojama sistemose kuriose vožtuvo pavara pneumatinė. Kartais pasitaiko tik EGR vožtuvo padėties daviklio gedimas, tačiau pasekmėje tik užsidegusi gedimo lemputė, sistema (pneumatinė) funkcionuoja kaip įprasta, elektrinė pavara gali sutrikti.
Varikliuose su slėgio davikliu (MAP daviklis) - degimo mišinio pariebinimas sumažėjus išretėjimui įleidimo kolektoriuje dėl nesandaraus EGR vožtuvo. Varikliuose naudojančiuose abi kontrolės sistemas vienu metu - pastebimas mišinio pariebinimas tuščia eiga ir mišinio paliesinimas didinant apsisukimus. Simptomų tarpusavio priklausomybės gan sudėtingos ir skirtingiems automobiliams gali pasireikšti skirtingai. Variklio valdymo blokas stengiasi stabilizuoti tuščios eigos apsisukimus keisdamas kitus parametrus - praleidžiamo oro srautą, purkštukų darbą ir tt. Pradinėje stadijoje variklio dinamika taps nepakankama, gali atsirasti „duobės” greitėjant. Tačiau toliau eksploatuojant automobilį atsiras papildomų problemų. Papildomas problemas sukels įkaitusių dujų kurios į ileidimo kolektorių patenka per nesandarų EGR ir variklio alyvos garų kurie į kolektorių patenka per karterio ventiliaciją sąveika. Anksčiau ar vėliau varklis pasiprašys rimtesnės pagalbos, todėl problemą geriau spresti neatidėliojant.
Simptomai, susiję su EGR vožtuvo gedimu, yra panašūs į daugelio kitų variklio valdymo komponentų simptomus, todėl daugeliui technikų EGR gedimai ir toliau kelia galvos skausmą. Variklio veikimo problemos: jei vožtuvas užstringa, transporto priemonės oro ir degalų santykis bus netinkamas, o tai sukels variklio veikimo problemas, pvz., Sumažėjusią galią, prastą greitėjimą ir netolygus veikimas tuščiąja eiga. Padidėjęs NOx išmetimas: kai EGR vožtuvas lieka (užstringa) uždarytas, dėl to aukšta temperatūra degimo kameroje palieka daug nesudegusio kuro išmetamosiose dujose, todėl padidėja NOx išmetimas ir sumažėja degalų naudojimo efektyvumas.
Kodėl atjungiama EGR vožtuvo konstrukcija?
Kai kurie vairuotojai teigia, kad EGR vožtuvo pašalinimas padidina variklio galią. Tačiau atlikti tyrimai parodė, jog tai yra klaidingas įsitikinimas. EGR vožtuvo atjungimas sukelia šiuos efektus: 1. Sumažėja į variklį patenkančių teršalų kiekis. 2. Automobilis labiau reaguoja į akceleratoriaus paspaudimą.
Atjungti EGR vožtuvo konstrukciją yra prasmė, jeigu sugedo vožtuvas arba automobilio rida viršija 100 tūkstančių km. Tai susiję su įsiurbimo kolektoriaus ir variklio vožtuvų užteršimu.
EGR vožtuvas - tai brangi detalė, be kurios transporto priemonė gali visiškai apsieiti. Dėl šios priežasties daugelis automobilių savininkų ne keičia sugedusį vožtuvą, o atjungia EGR vožtuvą. Reikia pažymėti, jog nepakankama fiziškai atjungti vožtuvą tam, kad būtų pasiektas norimas efektas. Reikės atlikti valdymo bloko, koordinuojančio šios sistemos darbą, programavimą. To neatlikus, ECU blokas signalizuos apie EGR klaidą ar net bandys perjungti variklį į darbą avariniu režimu. Dažniausiai, programiškai atjungus EGR vožtuvą, fiziškai atjungti nereikia, tačiau kai kuriuose automobilių modeliuose reikia EGR vožtuvą atjungti ir programiškai, ir fiziškai.
Jeigu atjungsite EGR išspręsite tik tai, kad jis neva nekels galvos skausmo. Bet tokiu atveju kuro mišinys taps nekontroliojamas ko pasekoje padidės temperatūra degimo kameroje. O kaip jau supratome EGR tikslas atvirkščiai - temperatūrą mažinti. Taigi atjungus EGR temperatūra bus didesnė, o dėl aukštesnės temperatūros ir azoto oksido dujų poveikio variklio tepalui, motorui teks dirbti daug sudėtingiau/ekstremaliau (ne tokiais parametrais kaip turėtų). Taigi siūlome gerai pagalvoti prieš nsuprendžiant panaikinti EGR.
Atjungus EGR, dėl liesesnio misinio ir nekontroliojamo deguonies kiekio, padideja degimo temperatura variklio degimo kamerose. EGR misija - sumazinti degimo temperatura iki to lygio, kad NOx dujos neatsirastu. NOx dujos pro kompresinius žiedus patenka į karterį ir reaguoja tiesiogiai su variklio alyva, ko pasekoje alyva degraduoja, NOx trumpina alyvos tarnavimo laiką, naikina plovimo savybes. Alyva tampa klampesnė, cirkuliacija prastėja, labiau kaista variklio galvutė, velenai. Tai trumpina paties variklio resursą.
EGR’o panaikinimas, pliusai - šioks toks galios padidėjimas, ekonomiškumas (sąlyginis), nebuvimas problemų su priedegom kolektoriuose.
EGR vožtuvas: kas tai yra ir kodėl jo reikia jūsų automobiliui?
Ką daryti, jei sugedo EGR vožtuvas?
Ką gi daryti su EGR problema? Bet kurioje aptarnavimo instrukcijoje rašoma kad sistema yra riboto resurso, taigi idealu atveju tarnaus 70-100 tūkst. kilometrų. Idealus ir rekomenduojamas problemos sprendimas - pakeisti visą sistemą nauja.
Lieka labiau „liaudiškas” sprendimas - bandyti pratęsti EGR sistemos gyvavimo laikotarpį. Galima bandyti išvalyti paties vožtuvo ir jo kojelės paviršių cheminiais preparatais kad užtikrinti jo laisvą judėjimą ir sandarumą, tiesa reikėtų vengti bet kokio chemikalo patekimo ant guminės diafragmos, cheminiai valikliai gali ją pažeisti. Periodiškai „aptarnaujant” sistemą jos gyvavimo laikas pailgės, o kai kurias išėjusias iš rikiuotės sistemas galbūt pavyks prikelti „antram gyvenimui”.
Daugelis bando gaivinti neveikiantį egr vožtuvą jį valydami. Tačiau dažniausiai tokia procedūra mažai kada gelbsti. Taip yra todėl, kad dažniausiai sugenda egr vožtuvo elektroninė dalis. Tai yra varikliukas, valdantis egr vožtuvo atsidarymą… Kai egr vožtuvas stovi prieš akis - ir lengvai nuimamas - pabandyti galima. Tačiau kai kuriems automobiliams egr vožtuvo demontavimas kainuoja ir 100,- ir 150,- eurų.
Reikia išimti EGR vožtuvą, pamirkyti jį valymo tirpaluose ir rankiniu būdu nuvalyti anglies nuosėdas. Kai kuriose profesionaliose dirbtuvėse angliai ištirpinti naudojamos ultragarso vonelės arba slėginės valymo sistemos. Sunkiais atvejais EGR vožtuvas turi būti visiškai pakeistas.
Ar galima sistemą atjungti išvis? Galima, tačiau teks susirasti rimtą specialistą kuris sugebės tinkamai tai padaryti, juolab kad atjungus sistemą valdymo blokas turėtų būti „apgautas”, kitaip iš tokios saviveiklos gali nieko gero neišeiti.
Ar žinojote, kad nusprendus išprogramuoti Egr vožtuvą, tai padaryti galima penkiais būdais. Kiekvienas jų, turi savo kainą… ir žinoma, atitinkamai už tam tikrą kainą - atitinkama kokybė.
Jeigu turite pakankamai įgūdžių, galite bandyti išimti ir patikrinti EGR būklę patys. Kitu atveju rekomenduojame vežti į servisą patikrai, ko pasekoje mes tiksliai išsiaiškinsime kokia EGR būklė, ar galima jį sutvakryti ar reikia keisti. Taip pat profilaktiškai rekomenduotume naudoti kuro priedus kurie padės tinkamai prižiūrėti ir apsaugoti EGR nuo suodžių.
Kai kuriose profesionaliose dirbtuvėse angliai ištirpinti naudojamos ultragarso vonelės arba slėginės valymo sistemos. Sunkiais atvejais EGR vožtuvas turi būti visiškai pakeistas. "No Leaky" tiki, kad EGR sistemos priežiūra turėtų būti paprasta, greita ir veiksminga. Užuot išėmę vožtuvą, tiesiog įpilkite valiklio į degalų baką. Degalams cirkuliuojant, aktyviosios valymo medžiagos keliauja per įpurškimo sistemą, degimo kamerą ir išmetamųjų dujų srautą. Mūsų valiklyje naudojamas pažangių ploviklių ir trinties modifikatorių derinys. Naudotis mūsų valikliu galima greitai ir paprastai. Jokio išmontavimo ar prastovos. Suderinamas su visų tipų degalais. Visapusiškas valymas. Užkerta kelią kaupimuisi ateityje.
Nors kartais EGR vožtuvą pakeisti gali prireikti, dažnai tai yra išlaidos, kurių galima išvengti. Kai kuriais kraštutiniais atvejais vožtuvas gali būti per daug pažeistas, kad jį būtų galima išsaugoti. Švarus EGR vožtuvas turi ne tik mechaninių privalumų. Jei rezultatai jūsų netenkina, grąžinsime visą sumą. Mūsų EGR vožtuvų valiklis yra išsamių tyrimų ir bendradarbiavimo su mechanikais ir inžinieriais visame pasaulyje rezultatas. EGR vožtuvas yra gyvybiškai svarbus jūsų variklio sveikatai ir aplinkosaugai. Mūsų EGR vožtuvų valiklis leidžia išvalyti ir atkurti sistemą neišmontuojant variklio.
EGR vožtuvas ir jo poveikis kitoms sistemoms
Be to, EGR vožtuvas gali išduoti klaidos signalus, kurie automatiškai perjungs variklį į avarinį režimą. Dėl priverstinio mišinio prisotinimo variklio galia mažėja, o kuro sąnaudos padidėja.
Egzistuoja netiesioginis ryšys tarp turbinos gedimo ir egr vožtuvo. Tai reiškia, kad automobilyje veikiančio egr vožtuvo poveikis turbokompresoriui yra netiesioginis. Dar reiktų paminėti, kad tas netiesioginis poveikis yra tik vienai turbinos vietai - tai turbinos geometrija. Viskas paprasta: kuo blogiau sudega kuras degimo kameroje - tuo daugiau suodžių išmetimo sistemoje. Taigi, turbinos remontas ir jos restauravimas dėl blogo Egr vožtuvo - normali situacija. Todėl kažkada turėsime nesudėtingą gedimą. Tik kad to nesudėtingo gedimo remontas vis tiek kainuoja mažiausiai 150,- eurų. Tai garažo kaina. Reikia nuiminėti turbiną, valyti geometriją. O kartais reikia ir keisti visą geometrijos mechanizmą, kuris kainuoja dar papildomai.
Reikia turėti galvoje, kad išmetimo sistemoje yra ne tik katalizatorius, bet ir suodžių filtras. Paskirtis abiejų ta pati. Saugoti aplinką nuo teršalų, susidarančių degimo proceso metu. Tačiau veikimo principas skirtingas. Bet kuriuo atveju, didžiausias katalizatoriaus priešas yra didelis suodžių kiekis išmetimo sistemoje. Suodžiai, kaip ir minėjome anksčiau, yra degimo metu susiformavę junginiai. Tačiau per didelis jų kiekis užkemša katalizatorius taip, kad net gerai “pavaikius” automobilį, jie nesugeba pasišalinti nuo katalizatoriaus sienelių. Su Dpf/Fap suodžių filtru situacija analogiška katalizatoriaus atvejui. Tik įdomiausia yra tai, kad suodžių filtrai dažniausiai kainuoja tris kartus brangiau nei katalizatorius. Ir visų šių išlaidų kaltininkas gali būti egr vožtuvas. Pavyzdžiui Opel Peugeot Citroen automobiliams. Audi, Mercedes Benz, Bmw dpf filtrai kainuoja apie 1000,- eurų.
Dyzelinių purkštukų remontas ir egr vožtuvai - du dalykai, apie kuriuos mažai susimąsto net tie meistrai, kurie tuos purkštukus remontuoja. Purkštukų antgaliai ir taip nuolat kenčia nuo ne itin aukštos kokybės dyzelino. Tam tikriems automobiliams galime pasiūlyti katalizatorių ar dpf filtrų nuomą. Šis būdas leidžia sutaupyti tik tuo atveju, kai suodžių filtro vertė yra didesnė nei 450,- Eurų. Tai reiškia, kad degimo kameroje turime nekokį dyzeliną, orą reikalingą jam susprogti ir… dar išmetamųjų dujų su suodžiais, kurie sumažinę temperatūrą dar labiau pablogina kuro mišinio sudeginimą. Jų kainos gali būti tiesiogine prasme “žiauriai” didelės. Pavyzdžiui vienas Toyota D’cat variklio modifikacijos purkštukas kainuoja net 500,- eurų. Atkreipkite dėmesį - tai vieno purkštuko kaina.
Degimo produktai, kuriuos EGR vožtuvas dalinai sugrąžina į įsiurbimo kolektorių, turi įvairių priemaišų ir teršalų. Kai šis mišinys susimaišo su karterio dujomis, susidaro derva, storu sluoksniu padengianti EGR vožtuvą ir variklio vožtuvus. Dėl tos priežasties sumažėja įsiurbimo kolektoriaus pralaidumo skersmuo. Tai sumažina variklio galią.
Be to, EGR vožtuvas gali išduoti klaidos signalus, kurie automatiškai perjungs variklį į avarinį režimą. Dėl priverstinio mišinio prisotinimo variklio galia mažėja, o kuro sąnaudos padidėja.
Jeigu užstrigo atidarytas, į įsiurbimo angą patenka per daug išmetamųjų dujų. Jei užstrigo uždarytas, sistema nutraukia išmetamųjų dujų recirkuliaciją.
Atpažinę ankstyvus EGR vožtuvo problemų požymius galite išvengti brangiai kainuojančio remonto.
