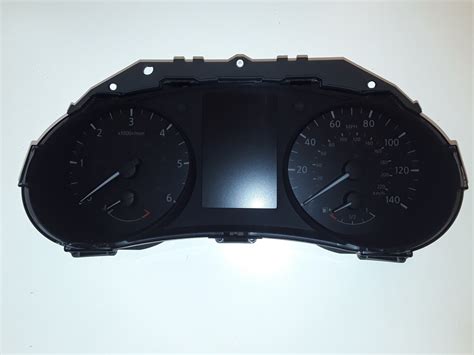

Automobilio prietaisų skydelis yra vienas svarbiausių informacijos šaltinių vairuotojui. Jis ne tik rodo greitį, variklio apsukas ar degalų lygį, bet ir informuoja apie įvairias automobilio sistemas bei galimus gedimus. Svarbu suprasti prietaisų skydelio simbolių reikšmes, kad būtų galima greitai ir tinkamai reaguoti į situaciją.
Automobilio skydelio ženklai, dar vadinami įspėjamosiomis prietaisų skydelio lemputėmis, yra signalai, esantys automobilio skydelio ekrane. Šios lemputės informuoja vairuotoją apie įvairių automobilio sistemų būklę ir gedimus. Kelių eismo taisyklių (KET) bilietuose dažnai pateikiami klausimai, susiję su šiais ženklais. Tai padeda patikrinti vairuotojo gebėjimą atpažinti ir tinkamai reaguoti į situacijas.
Pagrindinės automobilio simbolių spalvos yra žalia, geltona, raudona, pagal kurias lengviausia suprasti prietaisų skydelio reikšmes, tačiau taip pat galite pastebėti ir mėlynų ar baltų signalų. Taigi, net ir nežinodami lempučių reikšmių galite įvertinti situaciją pagal jų spalvą. Moderniuose automobiliuose gali pranešti apie gedimus ir ekranuose pasirodę pranešimai, garsiniai signalai.

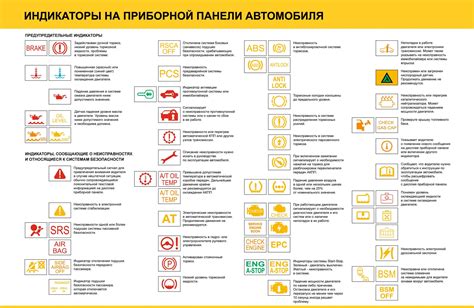

Prietaisų skydelio lempučių spalvų reikšmės
Kiekviena spalva turi savo reikšmę ir nurodo skirtingo pobūdžio informaciją ar įspėjimą.
Žalios ir mėlynos spalvos lemputės
Šios spalvos lemputės praneša apie aktyvuotas funkcijas ir sistemas. Pavyzdžiui, įjungti rūko žibintai, ilgosios šviesos, kruizo kontrolė ar posūkio signalai. Tai informaciniai indikatoriai, kurie nurodo, kad tam tikra funkcija veikia.
- Įjungtos kruizo kontrolės ženkliukas.
- Nuspauskite stabdžių pedalą.
- Išorės apšvietimo įjungimo indikatorius.
- Įjungtos trumposios / dienos šviesos.
- Automatinės stabdymo sistemos indikatorius / važiavimo kontrolės indikatorius (su signalu).
- Parkavimo pagalbos indikatorius.
- Išmaniosios užrakinimo ir užvedimo sistemos indikatorius.
- Sportinio režimo įspėjamasis simbolis.
- Ekonominio važiavimo įspėjamasis simbolis.
- Keitimo aukštyn ir žemyn įspėjamasis signalas.
- „Stop & Start“ sistemos įspėjamasis simbolis.
- LDA įspėjamasis signalas.
- Sistemos, padedančios leistis nuo kalno, signalas.
- Rankinio akseleratoriaus simbolis.
- Judėjimo juostų sekimo sistemos signalas (LKA).
- Įjungtas dinaminės greičio palaikymo sistemos įspėjamasis signalas.
- Greičio ribotuvo simbolis.
- Greičio palaikymo sistemos simbolis.
- Aklo kampo sekimo sistemos įspėjamoji lemputė.
- Priekiniai rūko žibintai.
- Tolimųjų šviesų automatinis perjungimas.
- Gabaritiniai žibintai. (šviesos)
- Posūkio signalas.
Geltonos / oranžinės spalvos lemputės
Tai vidutinio lygio įspėjimo spalva. Sistema signalizuoja, kad reikėtų atkreipti dėmesį, patikrinti ar nuvykti į servisą. Pavyzdžiui, variklio patikros lemputė, kuri gali užsidegti dėl daugelio priežasčių, pradedant nuo atsilaisvinusio degalų dangtelio iki rimtesnių variklio gedimų. Užsidegus šiai lemputei, rekomenduojama kuo greičiau kreiptis į mechaniką.
- Variklio patikros lemputė: Ji gali užsidegti dėl atsilaisvinusio degalų dangtelio, sugedusio deguonies jutiklio, uždegimo klaidos ar daugelio kitų priežasčių. Užsidegus variklio patikros lemputei rekomenduojama kuo greičiau kreiptis į mechaniką, siekiant diagnozuoti gedimą. Jei kontrolinė variklio lemputė mirksi, reikia nustoti važiuoti ir iškviesti automobilių transportavimo paslaugą.
Raudonos spalvos lemputės
Raudona spalva - aukščiausia įspėjimo kategorija. Reiškia, kad sistema aptiko rimtą problemą, kuri gali kelti pavojų ar sukelti didelę žalą. Tokiais atvejais reikėtų sustoti kuo greičiau ir kreiptis į specialistus. Tai gali būti stabdžių sistemos gedimas, per mažas alyvos slėgis, variklio perkaitimas ar akumuliatoriaus pakrovimo sistemos gedimas.
- Akumuliatoriaus lemputė: Ši lemputė reiškia automobilio įkrovimo sistemos problemą. Akumuliatoriaus problemų priežastys gali būti silpnas akumuliatorius, atsilaisvinusios jungtys, generatoriaus problemos, nutrūkęs diržas. Šias problemas reikia spręsti kuo greičiau. Išjunkite visus nebūtinus elektros komponentus, patikrinkite akumuliatorių ir ar nepažeisti laidai.
- Tepalo spaudimo / alyvos slėgio įspėjamasis simbolis: Jei ši lemputė užsidega važiuojant, tai gali būti žemo alyvos slėgio ženklas. Tai gali lemti žemas alyvos lygis, sugedęs siurblys ar slėgio jutiklis. Jei užsidega alyvos slėgio įspėjamoji lemputė, rekomenduojama sustoti, išjungti variklį ir palaukus 20 minučių patikrinti alyvos lygį. Jei alyvos lygis yra žemas, turite papildyti alyvą. Tačiau, jei alyvos lygis pakankamas, bet įspėjamoji lemputė toliau šviečia, tai gali reikšti sugedusį alyvos siurblį arba kitas problemas, kurias turi diagnozuoti profesionalus mechanikas.
- Stabdymo sistemos įspėjamasis simbolis: Ši lemputė užsidega, kai yra problemų su stabdžių sistema, įskaitant žemą stabdžių skysčio lygį. Patikrinkite stabdžių skysčio lygį ir apžiūrėkite, ar stabdžių trinkelės ir diskai nėra susidėvėję arba pažeisti. Jei stabdžių skysčio lygis žemas arba stabdžių trinkelės beveik susidėvėjusios, jas reikia nedelsiant pakeisti. Jei stabdžių sistemoje nėra matomų problemų, nuvežkite automobilį profesionaliai apžiūrai. Toliau važiuoti, kai užsidegusi stabdžių įspėjamoji lemputė, gali būti labai pavojinga.
- ABS-stabdžio įspėjamasis simbolis: Šis simbolis įsižiebia, kai kyla problemų su stabdžių antiblokavimo sistema, kurios gali būti sukeltos blogo ABS jutiklio, ABS toninio žiedo, pažeisto ABS modulio ar kitų komponentų. Jei ABS įspėjamoji lemputė užsidega važiuojant, venkite staigaus stabdymo ir nuvežkite automobilį pas mechaniką. Stabdžių antiblokavimo sistema padeda išvengti ratų blokavimo stabdant, o blogai veikianti ABS sistema gali paveikti automobilio stabilumą ir saugumą.
- Išjungto automatinio stovėjimo stabdžio įspėjamasis simbolis
- Saugos sistemos indikatorius
- Aplinkos stebėjimo sistemos įspėjimas dėl susidūrimo
- Automatinės pavarų dėžės skysčio temperatūros įspėjamasis simbolis
- Parkavimo padėties įspėjamasis simbolis
- Papildomos apsaugos sistemos (SRS) indikatorius
- Elektrinio vairo stiprintuvo (EPS) indikatorius
- Galinių sėdynių saugos diržo įspėjamasis simbolis
- Saugos diržo įspėjamasis simbolis (su garsiniu signalu)
- Kelių režimų mechaninės pavarų sistemos indikatorius
- Saugos sistemos indikatorius
- Galinės sėdynės saugos diržo indikatorius (su signalu)
- Aušinimo skysčio aukštos temperatūros įspėjamasis simbolis
Dažniausiai pasitaikančios prietaisų skydelio problemos ir jų sprendimai
Darbas su automobilio elektros sistema reikalauja atsargumo. Visada atjunkite akumuliatoriaus minusinį gnybtą, kad išvengtumėte trumpojo jungimo ir elektros smūgio.
Atliekant prietaisų skydelio keitimą ar apšvietimo modifikavimą, svarbu:
- Nepažeisti apdailos detalių, naudojant plastikinius įrankius.
- Tinkamai prijungti visas jungtis, pažymėjus jas prieš atjungiant.
- Nepamiršti imobilaizerio programavimo, jei tai reikalinga naujam skydeliui.
- Neperveržti varžtų, kad nepažeistumėte plastiko.
- Pasirinkti tinkamus LED diodus, jei keičiamas apšvietimas.
Jei prietaisų skydelyje užsidega įspėjamoji lemputė, svarbu žinoti, ką ji reiškia ir kaip tinkamai reaguoti.
Kai kurie automobilio savininkai nori pakeisti prietaisų skydelio apšvietimą į kitą spalvą, pavyzdžiui, gintarinę ar baltą. Dažnai tai atliekama keičiant senus LED diodus į naujus, norimos spalvos. Šis procesas reikalauja patirties su litavimu ir elektronika. Taip pat svarbu pasirinkti tinkamus LED diodus, kurie atitiktų senųjų parametrus (įtampą, srovę, ryškumą). Jei nesate tikri dėl savo gebėjimų, geriau kreiptis į specialistą.
Diskusijose minima, kad tam tikrų automobilių modelių, pavyzdžiui, Volvo S40 1997 m., centrinės konsolės mygtukai ir rankenėlės turėtų būti apšviesti. Jei apšvietimas neveikia, gali būti sugedęs atskiras saugiklis, perdegusios lemputės ar net visa mikroschema. Kai kuriuose automobiliuose, pavyzdžiui, Audi A6 C5 (1997-2005 m.), prietaisų skydelio apšvietimui naudojamos mažos kaitrinės lemputės, kurios yra apvilktos skaidria mėlyna guma, suteikiančia žalsvą atspalvį. Norint pakeisti spalvą, galima įdėti baltą lemputę ir nuimti gumą arba tiesiog pakeisti lemputę į norimos spalvos.
Jei norite pakeisti visą prietaisų skydelį, pavyzdžiui, į naujesnio modelio Audi A6 C5, svarbu atsižvelgti į imobilaizerio suderinamumą, programinės įrangos atitiktį ir jungčių suderinamumą. Gali prireikti specializuotos įrangos ir žinių, todėl rekomenduojama konsultuotis su patyrusiu automobilių elektriku.
Išjungiant variklį ir kitos sistemos
Prietaisų skydelis taip pat informuoja apie automobilio veikimo režimus ir galimus nesklandumus, susijusius su rakteliu ir durimis.
Išjungiant variklį, ekrane gali pasirodyti įspėjimai:
- Ekrane bus rodomas įspėjimas [Shift to Park] (perjunkite į stovėjimo padėtį) ir nuolat skambės vidaus įspėjamasis garso signalas, jei perjungimo sistema nenustatyta į padėtį P (stovėjimas). Tokiu atveju paspauskite stovėjimo mygtuką, kad įjungtumėte padėtį P (stovėjimas).
- Ekrane pasirodo pranešimas [Press and Hold to Stop Engine] (paspauskite ir palaikykite, kad išjungtumėte variklį), jei išmaniojo raktelio nėra automobilyje. Įneškite išmanųjį raktelį į automobilį ir vieną kartą paspauskite uždegimo jungiklį, kad išjungtumėte variklį.
- Jei nėra išmaniojo raktelio arba senka baterijos įkrova, greitai paspauskite uždegimo jungiklį 3 kartus iš eilės arba paspauskite uždegimo jungiklį ir palaikykite ilgiau nei 2 sekundes, kad išjungtumėte variklį.
Kai atidarote vairuotojo pusės dureles, kad išliptumėte iš automobilio:
- Ekrane bus rodomas durelių / bagažinės durelių atidarymo įspėjimas, jei variklio įjungimo jungiklio padėčiai esant ON (Įjungta). Variklio įjungimo jungiklį nustatykite į padėtį OFF (išjungta).
- Kai išlipę iš automobilio uždarote dureles, ekrane rodomas įspėjimas [No key detected] (raktelis neaptiktas), išorinis garso signalas suskamba tris kartus, vidinis įspėjamasis garso signalas skamba apie 3 sekundes, jei variklis veikia. Variklio įjungimo jungiklį nustatykite į padėtį OFF (išjungta).
- Ekrane pasirodo įspėjamasis pranešimas (jei yra) apie galines dureles, garsinis signalas pasigirsta tris kartus, sustoja ir garsai pasigirsta dar tris kartus arba ekrane pasirodo įspėjimas „Check Rear Seat“ (patikrinkite galinę sėdynę), jei įspėjimas dėl galinių durelių suaktyvintas (jei įrengta). Patikrinkite, ar ant galinės sėdynės nėra jokių daiktų, ir naudodami vairo jungiklius pašalinkite galinių durelių įspėjamąjį pranešimą.
Kai paliečiamas užrakinimo jutiklis (jei įrengta) arba paspaudžiamas bagažinės durelių užklausos jungiklis (jei įrengta) durelėms užrakinti:
- Išorinis garso signalas skamba apie 3 sekundes, jei „protingas“ raktelis yra automobilio viduje. Turėkite „protingą“ raktelį su savimi.
Kai paspaudžiate variklio įjungimo jungiklį, kad paleistumėte variklį:
- Ekrane rodomas įspėjimas [Key Battery Low] (senka raktelio baterija), jei „protingo“ raktelio elemento įkrova per maža. Pakeiskite elementą nauju.
Paspaudus degimo jungiklį:
- Ekrane pasirodo įspėjimas [Key System Fault] (raktelio sistemos gedimas), taip įspėjama apie „protingo“ raktelio sistemos gedimą. Rekomenduojama susisiekti su NISSAN atstovybe arba kvalifikuotu techninės priežiūros centru.
Prietaisų skydelio apšvietimo funkcijos ir reguliavimas
Automobilio salono apšvietimas užsidega skirtingai, atsižvelgiant į naudojamą uždegimo padėtį. Salono apšvietimą galima nustatyti prietaisų skydelyje esančiu reguliavimo ratuku. Tam tikros apšvietimo funkcijos gali būti valdomos ir per centrinį ekraną.
Prietaisų skydelyje (kairiau nuo vairo) esančiu reguliavimo ratuku galima keisti ekrano apšvietimo, valdymo elementų apšvietimo, dekoratyvinio apšvietimo ir nuotaikos gerinimo apšvietimo* šviesumą.
Aplinkos apšvietimo reguliavimas atliekamas per centrinį ekraną. Viršutiniame rodinyje paspauskite "Nuostatos", vėliau "My Car" → "Žibintai ir apšvietimas" → "Salono apšvietimas". Skiltyje "Aplinkos apšvietimo intensyvumas" galima pasirinkti iš "Išjungta", "Žemas" ir "Aukštas". Skiltyje "Aplinkos apšvietimo lygis" - iš "Sumažinta" ir "Pilnas".
Dekoratyvinio apšvietimo* reguliavimas taip pat atliekamas per centrinį ekraną. Paspauskite "Nuostatos" → "My Car" → "Žibintai ir apšvietimas" → "Salono apšvietimas" → "Salono nuotaikos apšvietimas". Skiltyje "Salono nuotaikos apšvietimo intens." galima pasirinkti iš "Išjungta", "Žemas" ir "Aukštas". Norėdami pakeisti apšvietimo spalvą, pasirinkite "Pagal temperatūrą" arba "Pagal spalvą". Nurodžius parinktį "Pagal temperatūrą", apšvietimas kinta pagal nustatytą salono temperatūrą.
Toyota corolla verso skydelio apšvietimo reguliavimas gali skirtis, tačiau principai išlieka panašūs.
Sistemos būsenos indikatorius
Indikatorių lemputės (1)) ir (2)) virš SOS mygtuko nurodo automobilio pagalbos skambučių sistemos būseną. Jei indikatoriaus lemputė šviečia raudonai arba lemputė nešviečia, paspaudus mygtuką SOS pagalbos skambutis gali būti nesujungtas su pagalbos skambučių centru. Be to, susidūrimo atveju, automatinis pagalbos skambutis gali būti neatliktas.
- Užvedant automobilį sistema veikia savipatikros režimu, o raudona indikatoriaus lemputė dega 15 sek.
- Jei raudona indikatoriaus lemputė užsidega bet kuriuo kitu metu, pagalbos kreipkitės į NISSAN prekybos atstovą arba kvalifikuotą techninės priežiūros centrą.
Išmaniosios įspėjimo apie priekinį susidūrimą sistemos įjungimas ir išjungimas:
- Jei išmaniąją įspėjimo apie priekinį susidūrimą sistemą norite įjungti ar išjungti, atlikite toliau nurodytus veiksmus.
- Paspauskite mygtuką, kol automobilio informaciniame ekrane pasirodys [Settings] (nustatymai), ir paspauskite sukamąjį ratuką.
- Naudodamiesi sukamuoju ratuku, pasirinkite [Driver Assistance] (pagalbinės vairuotojo sistemos). Tada paspauskite sukamąjį ratuką.
- A tipas: Pasirinkite [Emergency Brake] (avarinis stabdys) ir paspauskite sukamąjį ratuką. Tada pasirinkite [Front] (priekis) ir paspauskite sukamąjį ratuką, kad įjungtumėte arba išjungtumėte sistemą.
- B tipas: Pasirinkite [Emergency Brake] (avarinis stabdys) ir paspauskite sukamąjį ratuką, kad įjungtumėte arba išjungtumėte sistemą.
- Kai išmanioji įspėjimo apie priekinį susidūrimą sistema išjungta, užsidegs išmaniosios avarinio stabdymo sistemos įspėjamoji lemputė (geltona).
- Iš naujo užvedus variklį, išmanioji įspėjimo apie priekinį susidūrimą sistema bus automatiškai įjungta.
- Išmanioji įspėjimo apie priekinį susidūrimą sistema yra integruota į išmaniąją avarinio stabdymo sistemą su pėsčiųjų aptikimo funkcija. Nėra atskiro išmaniosios įspėjimo apie priekinį susidūrimą sistemos pasirinkimo.
