Volvo automobiliai, garsėjantys savo saugumu ir patikimumu, vis dėlto, kaip ir bet kuri technika, nėra apsaugoti nuo gedimų. Vienas iš galimų gedimų - vairo padėties daviklio (VPPD) problemos. Šis daviklis yra esminė automobilio dinaminės stabilumo kontrolės (DSTC) sistemos dalis, o kartais ir kitų sistemų, tokių kaip vairo stiprintuvas su kintamu perdavimu (jei toks įdiegtas). Jo gedimas gali paveikti ne tik automobilio valdymą, bet ir saugumą.
Kas yra Vairo Padėties Daviklis?
Vairo padėties daviklis (angl. Steering Angle Sensor, SAS) yra elektroninis komponentas, kuris matuoja vairo pasukimo kampą ir greitį. Ši informacija yra perduodama į automobilio valdymo kompiuterį (ECU), kuris naudoja ją, kad nustatytų, kokia kryptimi vairuotojas nori judėti ir kiek stipriai jis suka vairą. Šie duomenys yra kritiškai svarbūs DSTC sistemai, kuri, reaguodama į situaciją, gali automatiškai pritaikyti stabdžių jėgą kiekvienam ratui atskirai arba sumažinti variklio galią, kad padėtų išvengti slydimo ir užtikrintų stabilų automobilio valdymą.

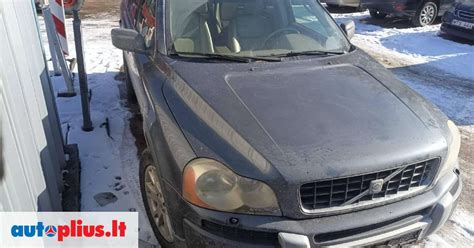

Volvo XC90, kaip ir daugelis modernių automobilių, naudoja sudėtingas elektronines sistemas, užtikrinančias saugumą ir patogumą vairuojant. Viena iš tokių sistemų remiasi vairo padėties davikliu (VPD), kuris atlieka kritinę funkciją. Šis straipsnis išsamiai aptaria VPD veikimą, galimus gedimus, jų simptomus, diagnostikos procesą ir pakeitimo procedūrą Volvo XC90 automobiliuose.
Vairo padėties daviklis (angl. Steering Angle Sensor, SAS) yra elektroninis komponentas, kuris nuolat matuoja vairo pasukimo kampą ir greitį. Šie duomenys yra perduodami į automobilio kompiuterį (ECU), kuris juos naudoja įvairioms sistemoms valdyti, įskaitant:
- Elektroninę stabilumo kontrolės sistemą (ESC): ESC naudoja VPD duomenis, kad nustatytų, ar automobilis slysta ar praranda sukibimą. Jei taip, ESC automatiškai koreguoja stabdžių slėgį atskiriems ratams ir sumažina variklio galią, kad padėtų vairuotojui atgauti kontrolę.
- Stabdžių antiblokavimo sistemą (ABS): ABS naudoja VPD duomenis, kad optimizuotų stabdymo efektyvumą, ypač posūkiuose.
- Pagalbinę vairavimo sistemą (ADAS): ADAS sistemos, tokios kaip juostos palaikymo sistema ir adaptyvi kruizo kontrolė, remiasi VPD duomenimis, kad tinkamai valdytų automobilį.
- Elektromechaninį vairo stiprintuvą (EPS): EPS naudoja VPD duomenis, kad reguliuotų vairo stiprintuvo lygį, užtikrindamas optimalų valdymą įvairiomis sąlygomis.
Trumpai tariant, VPD yra gyvybiškai svarbus komponentas, užtikrinantis saugų ir stabilų automobilio valdymą. Jo tikslumas ir patikimumas tiesiogiai veikia daugelio svarbių saugos sistemų veikimą.
Vairo Padėties Daviklio Funkcijos ir Svarba
VPPD atlieka keletą svarbių funkcijų:
- DSTC veikimas: Pagrindinė funkcija - teikti duomenis DSTC sistemai, leidžiančiai jai efektyviai reaguoti į slydimo situacijas.
- Vairo stiprintuvo valdymas: Kai kuriuose Volvo modeliuose su kintamo perdavimo vairo stiprintuvu, VPPD padeda valdyti stiprintuvo intensyvumą, priklausomai nuo greičio ir vairo pasukimo kampo. Tai leidžia lengviau manevruoti mažu greičiu ir užtikrina didesnį stabilumą važiuojant dideliu greičiu.
- Navigacijos sistemos palaikymas: Kai kuriose pažangesnėse sistemose, VPPD informacija gali būti naudojama navigacijos sistemose, kad būtų galima tiksliau nustatyti automobilio padėtį ir kryptį.
VPPD gedimas gali turėti rimtų pasekmių, įskaitant DSTC sistemos išjungimą, netinkamą vairo stiprintuvo veikimą ir klaidingus navigacijos duomenis. Be to, gedimas gali sukelti netikėtą automobilio elgesį, ypač ekstremaliose situacijose, todėl labai svarbu laiku nustatyti ir pašalinti problemą.
Dažniausi Volvo Vairo Padėties Daviklio Gedimai
VPPD gedimai gali būti įvairūs, tačiau dažniausiai pasitaikantys yra:
- Elektriniai gedimai: Tai gali būti laidų pažeidimai, kontaktų korozija arba vidiniai daviklio elektronikos gedimai.
- Mechaniniai gedimai: Dėl nuolatinio sukimosi ir vibracijos, daviklio mechaninės dalys gali susidėvėti arba sulūžti.
- Programinės įrangos problemos: Kartais daviklio veikimą gali paveikti programinės įrangos klaidos arba netinkamas kalibravimas.
- Užteršimas: Į daviklio vidų patekę nešvarumai, drėgmė arba tepalas gali sutrikdyti jo veikimą.
Kaip ir bet kuris kitas elektroninis komponentas, VPD gali sugesti. Dažniausios gedimų priežastys apima:
- Fizinė žala: Smūgis į ratą arba vairo kolonėlę avarijos metu gali pažeisti VPD.
- Drėgmė ir korozija: Drėgmė, patekusi į VPD korpusą, gali sukelti koroziją ir pažeisti elektroninius komponentus.
- Elektromagnetiniai trukdžiai: Stiprūs elektromagnetiniai laukai gali trukdyti VPD veikimui.
- Programinės įrangos klaidos: Retkarčiais, programinės įrangos klaidos automobilio kompiuteryje gali sukelti klaidingus VPD rodmenis.
- Natūralus susidėvėjimas: Laikui bėgant, VPD komponentai gali susidėvėti ir prarasti tikslumą.
Gedimo Simptomai
Atsiradus VPPD gedimui, vairuotojas gali pastebėti šiuos simptomus:
- Įspėjamoji lemputė prietaisų skydelyje: Dažniausiai užsidega DSTC arba ABS įspėjamoji lemputė.
- DSTC sistemos išjungimas: Sistema gali būti automatiškai išjungta, o tai reiškia, kad automobilis nebus apsaugotas nuo slydimo.
- Netolygus vairo stiprintuvo veikimas: Vairas gali tapti per lengvas arba per sunkus, priklausomai nuo greičio ir posūkio.
- Sunkumai valdant automobilį: Ypač posūkiuose arba ant slidžios kelio dangos.
- Klaidos kodai diagnostikos įrangoje: Automobilio diagnostikos sistema gali rodyti klaidos kodus, susijusius su vairo padėties davikliu.
Sugedus VPD, gali pasireikšti įvairūs simptomai, įskaitant:
- Įspėjamoji lemputė prietaisų skydelyje: Dažniausiai pasirodo ESC arba ABS įspėjamoji lemputė.
- Vairo stiprintuvo problemos: Vairas gali tapti sunkesnis arba lengvesnis, priklausomai nuo gedimo pobūdžio.
- ESC veikimo problemos: ESC gali veikti netinkamai arba visai neveikti.
- ABS veikimo problemos: ABS gali veikti netinkamai arba visai neveikti.
- Juostos palaikymo sistemos problemos: Juostos palaikymo sistema gali veikti netinkamai arba visai neveikti.
- Netolygus stabdymas: Stabdant automobilį, jis gali traukti į vieną pusę.
- Klaidingi pranešimai diagnostikos įrangoje: Diagnostikos įranga gali rodyti klaidos kodus, susijusius su VPD.
Svarbu atkreipti dėmesį į šiuos simptomus ir nedelsiant kreiptis į kvalifikuotą mechaniką, jei įtariate, kad jūsų Volvo XC90 VPD gali būti sugedęs. Ignoruojant problemą, gali pablogėti automobilio valdymas ir padidėti avarijos rizika.
Vairo Padėties Daviklio Diagnostika
Norint tiksliai nustatyti, ar gedimas susijęs su VPPD, reikia atlikti diagnostiką. Tai apima:
- Klaidos kodų nuskaitymas: Naudojant specialią diagnostikos įrangą, galima nuskaityti klaidos kodus iš automobilio ECU. Šie kodai gali nurodyti, ar yra problemų su VPPD.
- Daviklio parametrų patikrinimas: Diagnostikos įranga taip pat gali būti naudojama stebėti daviklio parametrus realiu laiku, pavyzdžiui, vairo pasukimo kampą ir greitį. Tai leidžia nustatyti, ar daviklis teisingai matuoja šiuos parametrus.
- Laidų ir jungčių patikrinimas: Reikia patikrinti, ar nėra pažeistų laidų, atsilaisvinusių jungčių arba korozijos.
- Daviklio mechaninio veikimo patikrinimas: Reikia patikrinti, ar daviklis laisvai sukasi ir ar nėra jokių mechaninių kliūčių.
VPD diagnostika paprastai apima šiuos veiksmus:
- Vizualinis patikrinimas: Mechanikas apžiūri VPD ir jo laidus, ieškodamas fizinių pažeidimų ar korozijos požymių.
- Diagnostikos įrangos naudojimas: Mechanikas prijungia diagnostikos įrangą prie automobilio kompiuterio ir nuskaito klaidos kodus. Klaidos kodai, tokie kaip C0051 (Vairo padėties daviklio grandinės gedimas) arba C0052 (Vairo padėties daviklio signalo nuokrypis), gali padėti nustatyti gedimo priežastį.
- VPD duomenų stebėjimas: Mechanikas naudoja diagnostikos įrangą, kad stebėtų VPD duomenis realiu laiku, kai vairuotojas suka vairą. Tai leidžia nustatyti, ar VPD teikia teisingus rodmenis.
- VPD kalibravimas: Kai kuriais atvejais, VPD gali būti tiesiog reikia kalibruoti. Kalibravimas užtikrina, kad VPD rodmenys atitiktų tikrąją vairo padėtį. Kalibravimas atliekamas naudojant specialią diagnostikos įrangą.
- Laidų ir jungčių patikrinimas: Mechanikas patikrina VPD laidus ir jungtis, ieškodamas atsilaisvinusių ar pažeistų jungčių.
Tikslus diagnostikos procesas priklauso nuo konkrečių simptomų ir klaidos kodų, rodomų diagnostikos įrangoje. Patyręs mechanikas gali nustatyti gedimo priežastį ir rekomenduoti tinkamą remonto būdą.
Vairo Padėties Daviklio Remontas ir Keitimas
VPPD remontas gali būti sudėtingas, priklausomai nuo gedimo pobūdžio. Kai kuriais atvejais gali būti įmanoma pataisyti laidus arba pakeisti jungtis. Tačiau, jei daviklis yra mechaniškai pažeistas arba jo elektronika yra sugedusi, dažniausiai reikia jį pakeisti nauju arba naudotu, bet patikrintu davikliu.
Daviklio Keitimo Procedūra
VPPD keitimas paprastai atliekamas tokia tvarka:
- Atjungiamas akumuliatorius: Tai užtikrina, kad keitimo metu nebus pažeista elektronika.
- Nuimamas vairas: Reikia nuimti vairą, kad būtų galima pasiekti daviklį.
- Atjungiami daviklio laidai ir jungtys: Atsargiai atjungiami visi laidai ir jungtys, prijungti prie daviklio.
- Nuimamas senas daviklis: Senas daviklis atsukamas ir nuimamas nuo vairo kolonėlės.
- Montuojamas naujas daviklis: Naujas daviklis uždedamas ant vairo kolonėlės ir pritvirtinamas.
- Prijungiami laidai ir jungtys: Visi laidai ir jungtys prijungiami prie naujo daviklio.
- Uždedamas vairas: Vairas uždedamas atgal ant vairo kolonėlės ir pritvirtinamas.
- Prijungiamas akumuliatorius: Akumuliatorius prijungiamas atgal.
- Daviklio kalibravimas: Po keitimo reikia atlikti daviklio kalibravimą, naudojant diagnostikos įrangą. Tai užtikrina, kad daviklis teisingai matuoja vairo pasukimo kampą.
VPD pakeitimas yra gana sudėtinga procedūra, kurią rekomenduojama atlikti kvalifikuotam mechanikui. Tačiau, jei turite patirties dirbant su automobiliais ir jaučiatės patogiai atlikdami sudėtingus remonto darbus, galite pabandyti pakeisti VPD patys. Štai žingsnis po žingsnio instrukcija:
- Atsijunkite akumuliatorių: Prieš pradėdami bet kokius elektros darbus, atsijunkite neigiamą akumuliatoriaus gnybtą, kad išvengtumėte elektros smūgio ar trumpojo jungimo.
- Nuimkite oro pagalvės modulį: Atsargiai nuimkite oro pagalvės modulį nuo vairo. Tai reikalauja specialių įrankių ir atsargumo, kad netyčia neaktyvuotumėte oro pagalvės. Tikslus procesas skiriasi priklausomai nuo Volvo XC90 modelio metų.
- Nuimkite vairą: Naudodami specialų vairo nuėmiklį, nuimkite vairą nuo vairo veleno.
- Nuimkite vairo kolonėlės apdailą: Nuimkite vairo kolonėlės apdailą, kad pasiektumėte VPD.
- Atjunkite VPD jungtį: Atjunkite VPD jungtį nuo vairo kolonėlės modulio.
- Nuimkite senąjį VPD: Atsukite varžtus, laikančius VPD, ir atsargiai nuimkite jį nuo vairo kolonėlės modulio.
- Įdėkite naująjį VPD: Pritvirtinkite naująjį VPD prie vairo kolonėlės modulio varžtais.
- Prijunkite VPD jungtį: Prijunkite VPD jungtį prie vairo kolonėlės modulio.
- Surinkite viską atgal: Surinkite vairo kolonėlės apdailą, vairą ir oro pagalvės modulį atgal į vietą.
- Prijunkite akumuliatorių: Prijunkite neigiamą akumuliatoriaus gnybtą.
- Atlikite VPD kalibravimą: Naudodami diagnostikos įrangą, atlikite VPD kalibravimą. Tai būtina, kad užtikrintumėte, jog VPD teikia teisingus rodmenis.
- Patikrinkite sistemą: Patikrinkite, ar visos sistemos, tokios kaip ESC ir ABS, veikia tinkamai.
Svarbu: Dirbant su oro pagalvės moduliu, būtina laikytis didelio atsargumo. Neteisingai elgiantis su oro pagalve, galite ją netyčia suaktyvinti ir susižeisti. Jei nesate tikri dėl savo gebėjimų, geriau patikėkite šį darbą kvalifikuotam mechanikui.
„Volvo S60 V70 XC90 01-09“ vairo kolonėlės daviklio SAS laikiklio spyruoklės reguliavimas
Daviklio kalibravimas
Po VPPD keitimo arba bet kokio remonto, kuris galėjo paveikti daviklio padėtį, būtina atlikti kalibravimą. Kalibravimas užtikrina, kad daviklis teisingai interpretuoja vairo padėtį. Netinkamas kalibravimas gali sukelti DSTC sistemos veikimo sutrikimus, netikėtą automobilio elgesį ir kitas problemas. Kalibravimas atliekamas naudojant specialią diagnostikos įrangą, kuri nustato daviklio nulio tašką ir užtikrina, kad jis teisingai matuoja vairo pasukimo kampą visame diapazone.
VPD kalibravimas yra būtinas po VPD pakeitimo arba kai VPD rodmenys yra netikslūs. Kalibravimas užtikrina, kad VPD rodmenys atitiktų tikrąją vairo padėtį. Kalibravimas paprastai atliekamas naudojant specialią diagnostikos įrangą, kuri leidžia mechanikui nustatyti nulio tašką ir nustatyti VPD diapazoną.
Kalibravimo procesas skiriasi priklausomai nuo diagnostikos įrangos ir Volvo XC90 modelio metų. Tačiau paprastai tai apima šiuos veiksmus:
- Prijunkite diagnostikos įrangą prie automobilio kompiuterio.
- Pasirinkite VPD kalibravimo funkciją.
- Vykdykite ekrane pateikiamas instrukcijas.
- Dažniausiai reikės pasukti vairą į kairę ir į dešinę iki galo.
- Patvirtinkite kalibravimą.
Po kalibravimo patikrinkite, ar VPD rodmenys yra teisingi ir ar visos sistemos, tokios kaip ESC ir ABS, veikia tinkamai.
Naudotų Dalių Privalumai ir Trūkumai
Kai kuriuose atvejuose, siekiant sumažinti išlaidas, svarstoma galimybė įsigyti naudotą VPPD. Nors tai gali būti pigesnis variantas, svarbu atsižvelgti į keletą aspektų:
- Kilmė ir būklė: Būtina įsitikinti, kad naudotas daviklis yra iš patikimo šaltinio ir yra geros būklės. Reikia patikrinti, ar nėra jokių pažeidimų arba susidėvėjimo požymių.
- Suderinamumas: Svarbu užtikrinti, kad naudotas daviklis yra suderinamas su konkrečiu Volvo modeliu ir pagaminimo metais. Netinkamas daviklis gali neveikti arba sukelti kitų problemų.
- Garantija: Jei įmanoma, reikėtų įsigyti naudotą daviklį su garantija. Tai suteiks papildomą apsaugą, jei daviklis sugestų.
Naujas daviklis yra patikimesnis variantas, tačiau jis gali būti brangesnis. Prieš priimant sprendimą, reikia įvertinti privalumus ir trūkumus, atsižvelgiant į finansines galimybes ir automobilio būklę.
VPD Kaina
Volvo XC90 VPD kaina gali skirtis priklausomai nuo gamintojo, modelio metų ir pardavėjo. Paprastai, naujas VPD kainuoja nuo 150 iki 500 eurų. Darbo kaina pakeisti VPD taip pat gali skirtis, priklausomai nuo mechaniko įkainio ir darbo sudėtingumo. Paprastai, darbo kaina svyruoja nuo 100 iki 300 eurų.
Galite bandyti rasti naudotą VPD, tačiau svarbu atkreipti dėmesį, kad naudotas VPD gali būti nepatikimas ir gali sugesti greičiau nei naujas. Be to, naudotas VPD gali reikėti kalibruoti, o tai gali pareikalauti papildomų išlaidų.
Alternatyvūs Sprendimai
Jei VPD gedimas yra susijęs su laidų ar jungčių problemomis, galite pabandyti pataisyti laidus arba pakeisti jungtis. Tai gali būti pigesnis sprendimas nei visiškai pakeisti VPD. Tačiau, jei VPD yra fiziškai pažeistas arba jei jo elektroniniai komponentai yra sugedę, pataisyti jį gali būti neįmanoma.
Kai kuriais atvejais, VPD gedimas gali būti susijęs su programinės įrangos klaida automobilio kompiuteryje. Atnaujinus automobilio kompiuterio programinę įrangą, problema gali būti išspręsta. Tačiau, jei VPD yra fiziškai pažeistas, programinės įrangos atnaujinimas nepadės.
Prevencija
Nors VPPD gedimų visiškai išvengti neįmanoma, galima sumažinti riziką laikantis kelių patarimų:
- Reguliari automobilio priežiūra: Reguliariai tikrinkite automobilio elektroniką ir mechaninius komponentus.
- Venkite ekstremalių vairavimo sąlygų: Venkite staigių posūkių ir stabdymų, ypač ant slidžios kelio dangos.
- Laiku reaguokite į įspėjamuosius signalus: Jei pastebėjote kokių nors gedimo simptomų, nedelsdami kreipkitės į specialistus.
Nors visiškai išvengti VPD gedimų neįmanoma, galite imtis tam tikrų priemonių, kad sumažintumėte riziką:
- Venkite smūgių į ratus ar vairo kolonėlę.
- Reguliariai tikrinkite VPD laidus ir jungtis, ieškodami pažeidimų ar korozijos požymių.
- Saugokite VPD nuo drėgmės.
- Reguliariai atnaujinkite automobilio kompiuterio programinę įrangą.
Laikydamiesi šių patarimų, galite padidinti VPD tarnavimo laiką ir išvengti brangių remonto darbų.
Vairo Reguliavimui
Vairą galima nustatyti į pageidaujamą padėtį.
Vairo aukštį ir gylį nustatykite tokiu būdu:
- Vairui atleisti pastumkite svirtį žemyn.
- Nustatykite jums labiausiai tinkančią vairaračio padėtį.
- Patraukite svirtį atgal, kad užfiksuotumėte vairo padėtį. Jei svirtelė standi, iš lėto spauskite vairaratį, tuo pačiu metu traukdami svirtelę į pradinę padėtį.
Įspėjimas: Prieš važiuodami sureguliuokite vairą ir jį užfiksuokite.
Jei vairo stiprintuvas susietas su greičiu, galima reguliuoti vairavimo jėgos lygį.
