Tinkamai veikiančios priekabos šviesos yra esminės saugiam ir teisėtam jos naudojimui. Jos užtikrina, kad kiti vairuotojai matytų jūsų priekabą tamsiu paros metu ir esant blogoms oro sąlygoms, taip pat informuoja apie jūsų ketinimus - stabdymą, posūkį ar atbulinę eigą. Šiame straipsnyje išnagrinėsime visus svarbiausius aspektus, susijusius su priekabos šviesų pajungimu, pradedant nuo pagrindinių komponentų ir baigiant praktiniais patarimais, ypatingą dėmesį skiriant atbuliniam žibintui.
Pagrindiniai Komponentai ir Įrankiai
Norint tinkamai pajungti priekabos šviesas, reikalingi keli pagrindiniai komponentai ir įrankiai. Štai jų sąrašas:
- Farkopas (vilkimo įtaisas): Tai prie automobilio pritvirtinamas įtaisas su specialiu lizdu priekabos laidų jungčiai.
- Priekabos laidų jungtis (kištukas): Paprastai būna 7 arba 13 kontaktų ir jungia priekabos apšvietimo sistemą su automobilio elektros sistema.
- Automobilio laidų lizdas (rozetė): Prie farkopo pritvirtintas lizdas, į kurį įstatomas priekabos kištukas.
- Laidai: Reikalingi tinkamo skerspjūvio laidai, atsižvelgiant į apkrovą. Geriausia naudoti specialius laidus, skirtus automobilių elektros sistemoms.
- Jungtys: Izoliuotos jungtys, skirtos laidams sujungti.
- Izoliacinė juosta: Laidų izoliavimui.
- Multimetras (testeris): Elektros grandinės patikrinimui.
- Replės: Laidų užspaudimui ir atjungimui.
- Atsuktuvas: Tvirtinimo elementams atsukti ir prisukti.
- Litavimo įranga (rekomenduojama): Patikimesniam laidų sujungimui.

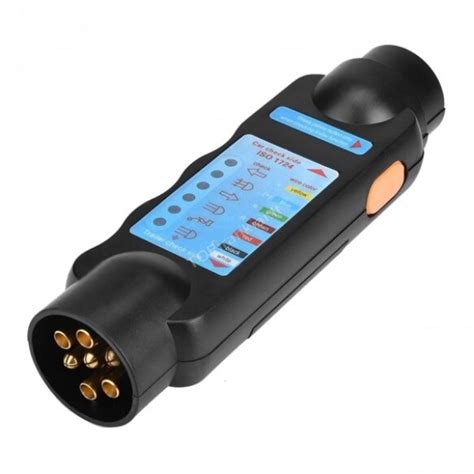

7 kontaktų vilkimo kablio ir priekabos laidų testeris (dalies numeris SPT7) yra profesionalus, nešiojamas prietaisas, skirtas greitai ir tiksliai patikrinti automobilio priekabos elektros sistemą ir vilkimo kablio lizdą. Jis leidžia lengvai diagnozuoti gabaritinių žibintų, posūkio signalų, stabdžių žibintų, rūko žibintų, atbulinės eigos žibintų ir maitinimo (12 V) valdymo grandines.
Priekabos Šviesų Jungčių Tipai: 7 Kontaktų ir 13 Kontaktų
Populiariausi yra du priekabos šviesų jungčių tipai: 7 kontaktų ir 13 kontaktų. Kiekvienas tipas turi savo privalumų ir trūkumų, todėl svarbu pasirinkti tinkamą, atsižvelgiant į jūsų poreikius.
7 Kontaktų Jungtis
Tai labiausiai paplitęs tipas, ypač senesnėse priekabose. 7 kontaktų jungtis palaiko pagrindines apšvietimo funkcijas, tokias kaip:
- Posūkio signalai (kairys ir dešinys)
- Stabdžių žibintai
- Gabaritiniai žibintai
- Numerio apšvietimas
- Masė
7 kontaktų jungtis yra paprastesnė ir pigesnė, tačiau ji neturi papildomų funkcijų, tokių kaip atbulinės eigos žibintas ar nuolatinis maitinimas.
13 Kontaktų Jungtis
Ši jungtis yra modernesnė ir universalesnė. Ji palaiko visas 7 kontaktų jungties funkcijas, taip pat papildomas:
- Atbulinės eigos žibintas
- Nuolatinis maitinimas (pvz., vidaus apšvietimui priekaboje)
- Maitinimas įjungus degimą (pvz., šaldytuvui priekaboje)
- Papildoma masė
13 kontaktų jungtis yra brangesnė ir sudėtingesnė pajungti, tačiau ji suteikia daugiau galimybių ir funkcionalumo, ypač jei priekaboje yra daug elektros įrangos.
Priekabos Šviesų Pajungimo Schemos
Toliau pateikiamos tipinės 7 ir 13 kontaktų jungčių schemos. Svarbu griežtai laikytis šių schemų, kad užtikrintumėte tinkamą šviesų veikimą ir išvengtumėte trumpojo jungimo.
7 Kontaktų Jungties Schema
- Kairysis posūkis
- Priešrūkinis žibintas (dažniausiai nenaudojamas)
- Masė
- Dešinys posūkis
- Dešinys gabaritinis žibintas ir numerio apšvietimas
- Stabdžių žibintai
- Kairys gabaritinis žibintas ir numerio apšvietimas
13 Kontaktų Jungties Schema
- Kairysis posūkis
- Priešrūkinis žibintas
- Masė (1-8 kontaktų grandinėms)
- Dešinys posūkis
- Dešinys gabaritinis žibintas ir numerio apšvietimas
- Stabdžių žibintai
- Kairys gabaritinis žibintas ir numerio apšvietimas
- Atbulinės eigos žibintas
- Maitinimo grandinė (nuolatinis maitinimas)
- Maitinimas įjungus degimą
- Masė (10 kontakto grandinei)
- Nenaudojamas
- Priekabos prikabinimo signalinės lemputės grandinė (sujungta su 3 kontaktu)
Svarbu: Spalvos gali skirtis priklausomai nuo gamintojo. Visada patikrinkite konkrečios jungties schemą.
Žingsnis Po Žingsnio: Atbulinio Žibinto Pajungimas
Ši instrukcija apima pagrindinius priekabos šviesų pajungimo etapus, ypatingą dėmesį skiriant atbuliniam žibintui (kuris dažniausiai naudojamas su 13 kontaktų jungtimi). Prieš pradėdami, įsitikinkite, kad turite visus reikiamus komponentus ir įrankius.
- Atsijunkite automobilio akumuliatorių: Tai svarbu norint išvengti trumpojo jungimo ir elektros smūgio.
- Raskite automobilio laidų lizdą (rozetę): Jis paprastai būna prie farkopo.
- Identifikuokite laidus: Naudodami multimetrą arba laidų schemą, nustatykite, kuris laidas atsakingas už kurią funkciją. Atbulinės eigos žibintui skiriamas 8-as kontaktas 13-os kontakto jungtyje.
- Pajunkite laidus: Atsargiai prijunkite priekabos laidų jungties laidus prie automobilio laidų lizdo laidų. Naudokite jungtis arba lituokite laidus, kad užtikrintumėte patikimą sujungimą.
- Izoliuokite jungtis: Apvyniokite visas jungtis izoliacine juosta, kad apsaugotumėte nuo trumpojo jungimo ir korozijos.
- Patikrinkite jungtis: Dar kartą patikrinkite, ar visos jungtys yra tvirtos ir tinkamai izoliuotos.
- Prijunkite automobilio akumuliatorių: Atsargiai prijunkite akumuliatorių.
- Patikrinkite šviesas: Įjunkite automobilio šviesas ir patikrinkite, ar visos priekabos šviesos veikia tinkamai.
Žingsnis po žingsnio instrukcijos patikrinimui su testeriu
Testeris imituoja priekabos prijungimą, nuosekliai arba vienu metu įjungdamas LED indikatorius, atitinkančius kiekvieną iš 7 standartinio europinio kištuko kontaktų. Tai leidžia vizualiai įvertinti visas grandines neprijungiant pačios priekabos.
- Įsitikinkite, kad transporto priemonė veikia arba uždegimo raktelis yra ON padėtyje (kad grandinėse būtų įtampa).
- Įkiškite testerio kištuką į transporto priemonės vilkimo kablio lizdą, kol jis spragtelės.
- Po vieną įjunkite šias transporto priemonės funkcijas ir patikrinkite, ar užsidega atitinkami testerio šviesos diodai:
- Šoniniai žibintai: Turėtų šviesti kairiojo ir dešiniojo šoninių žibintų šviesos diodai.
- Kairysis posūkis: mirksi kairiojo posūkių šviesos diodas.
- Dešinysis posūkis: mirksi dešiniojo posūkių šviesos diodas.
- Stabdžių žibintas: Paspaudus stabdžių pedalą, užsidega stabdžių žibinto šviesos diodas.
- Atbulinė pavara: Įjunkite atbulinę pavarą (kai variklis veikia) - užsidegs atbulinės eigos šviesos diodas.
- Rūko žibintas: Įjunkite galinį rūko žibintą - užsidegs atitinkamas indikatorius.
- Nuolatinis maitinimas (+12 V): Patikrinus multimetru prie atitinkamo kontakto, turėtų būti +12 V įžeminimo atžvilgiu.
- Jei kuris nors šviesos diodas neužsidega, gedimas yra transporto priemonės grandinėje (saugiklyje, relėje, laiduose, valdymo bloke).
Dažniausios Problemos ir Jų Sprendimai
Pajungiant priekabos šviesas, gali kilti įvairių problemų. Štai keletas dažniausių ir jų sprendimai:
| Požymis (indikatorius nešviečia) | Galima priežastis automobilyje | Rekomenduojamas veiksmas |
|---|---|---|
| Visi indikatoriai išjungti | Nėra įžeminimo 3 kaištyje; perdegė bendrasis saugiklis; neaktyvus vilkimo kablio valdymo blokas (reikalingas kodavimas) | Patikrinkite įžeminimą, patikrinkite saugiklius transporto priemonės blokuose, patikrinkite vilkimo kablio aktyvavimą naudodami diagnostinį skaitytuvą |
| Tik posūkių signalai neveikia | Perdegęs posūkio signalo grandinės saugiklis; sugedusi avarinės signalizacijos relė | Patikrinkite atitinkamus saugiklius ir reles |
| Neveikia stovėjimo žibintai / stabdžių žibintai | Perdegė atitinkamos grandinės saugiklis; lizdo kontaktai oksidavosi. | Patikrinkite saugiklius, nuvalykite vilkimo kablio lizdo kontaktus |
| Atbulinė pavara neveikia | Signalas iš automatinės transmisijos/pavarų dėžės neprijungtas; trūksta relės arba grandinės saugiklio | Įjungus atbulinę pavarą, patikrinkite, ar kontakte yra +12 V, užveskite ant grandinės. |
Papildoma Informacija ir Saugos Patarimai
Vilkimo kablio laidų testeris yra nepakeičiamas įrankis ne tik diagnostikai, bet ir tinkamam naujo vilkimo kablio montavimui. Jis leidžia greitai patikrinti, ar visi laidai teisingai prijungti prie transporto priemonės elektros lizdo prieš galutinį montavimą.
Svarbu! Kai kuriems šiuolaikiniams automobiliams (ypač BMW, „Mercedes“ ir VAG) sumontavus vilkimo kablį, reikia programiškai aktyvuoti (koduoti) kėbulo elektronikos valdymo bloką. Be to, blokas netieks įtampos į lizdą. Jei testeris nereaguoja, pirmiausia įsitikinkite, kad vilkimo kablys yra aktyvuotas transporto priemonės sistemoje, naudodami diagnostikos įrangą (pvz., „Bimmercode“ skaitytuvą BMW arba VAG-COM skaitytuvą „Volkswagen“ / „Audi“).
Profesionalus 7 kontaktų testeris užtikrins, kad jūsų priekabos elektros sistema veikia tinkamai ir užtikrins jūsų saugumą kelyje.
Saugos Patarimai
- Visada atjunkite automobilio akumuliatorių prieš pradėdami dirbti su elektros sistema.
- Naudokite tik tinkamo skerspjūvio laidus, atsižvelgiant į apkrovą.
- Užtikrinkite, kad visos jungtys būtų tvirtos ir tinkamai izoliuotos.
- Reguliariai tikrinkite priekabos šviesas, kad įsitikintumėte, jog jos veikia tinkamai.
- Jei nesate tikri dėl savo gebėjimų, kreipkitės į specialistą.
Kaip pajungti jungklį?
Galinių žibintų funkcijos ir komponentai: Galinis priekabos žibintas yra neatsiejama bet kurios priekabos dalis, atliekanti kritiškai svarbų vaidmenį eismo saugumo užtikrinime. Tai ne tik paprastas šviesos šaltinis, bet sudėtingas įrenginys, apjungiantis keletą funkcijų, informuojančių kitus eismo dalyvius apie vairuotojo ketinimus ir priekabos buvimą kelyje, ypač esant prastam matomumui ar tamsiu paros metu. Tinkamas galinių žibintų parinkimas, montavimas ir priežiūra yra ne tik techninės apžiūros reikalavimas, bet ir tiesioginė investicija į savo bei kitų saugumą.
Pagrindinės funkcijos: Gabaritinė šviesa (pozicijos žibintas): Tai nuolat deganti raudona šviesa, žyminti priekabos galinį kontūrą. Ji yra būtina, kad kiti vairuotojai tamsoje ar esant blogam matomumui galėtų įvertinti priekabos plotį ir atstumą iki jos. Stabdžių šviesa: Ryškesnė raudona šviesa, įsijungianti nuspaudus stabdžių pedalą. Ji signalizuoja iš paskos važiuojantiems vairuotojams apie greičio mažinimą ar sustojimą, taip padedant išvengti susidūrimų iš galo. Posūkio signalas: Mirksinti geltona (oranžinė) šviesa, rodanti ketinimą sukti į kairę ar dešinę arba persirikiuoti. Aiškus ir laiku įjungtas posūkio signalas yra gyvybiškai svarbus manevruojant. Numerio ženklo apšvietimas: Balta šviesa, skirta apšviesti priekabos valstybinį numerį, kad jis būtų įskaitomas tamsoje pagal teisės aktų reikalavimus. Ši funkcija gali būti integruota į vieną iš galinių žibintų (dažniausiai kairįjį) arba įrengta kaip atskiras žibintas.
Papildomos galimos funkcijos: Atbulinės eigos žibintas: Balta šviesa, įsijungianti įjungus atbulinę pavarą. Ji apšviečia erdvę už priekabos, palengvindama manevravimą atbuline eiga, ir informuoja kitus eismo dalyvius apie šį manevrą. Rūko žibintas: Labai ryški raudona šviesa, skirta naudoti tik esant ypač blogam matomumui (pvz., tirštame rūke, smarkiai sningant ar lyjant), kad priekaba būtų geriau matoma iš galo. Atšvaitas: Nors tai nėra aktyvus šviesos šaltinis, trikampio formos raudonas atšvaitas yra privalomas elementas, atspindintis kitų transporto priemonių šviesas ir taip didinantis priekabos matomumą net tada, kai jos žibintai nedega.
Rūko žibintas yra kaip dviašmenis kalavijas. Tinkamai naudojant, tai gali smarkiai sumažinti eismo įvykių skaičių. Jei jis nebus tinkamai naudojamas, jis gali tapti avarijos saugikliu.
