Cilindrinės baterijos yra labiausiai paplitusi akumuliatoriaus forma. 18650 m. Baterija išpopuliarėjo XXI amžiaus pradžioje ir išlieka plačiai naudojamas mūsų kasdieniame gyvenime.
Norėdami gaminti akumuliatorių, turite sujungti 18650 ląsteles, naudodamiesi nikelio juostelėmis ar storomis vielomis. Apskritai rinkoje yra dviejų tipų nikelio juostelės: nikelis - padengtos plieninės juostelės ir grynos nikelio juostelės. Siūlysiu nusipirkti gryną nikelį. Jis yra šiek tiek brangesnis nei nikelio padengtas plienas, tačiau jis turi daug mažesnį pasipriešinimą.
Turite dvi galimybes sujungti 18650 ląsteles: litavimas arba taškinis suvirinimas. Turėtumėte žinoti, kodėl pirmenybė teikiama taškiniam suvirinimui, o ne litavimui: litavimo problema yra ta, kad ląstelei tepate daug šilumos ir ji neišsiseka labai greitai. Tai sustiprina cheminę reakciją ląstelėje, kuri kenkia ląstelės veikimui. Geriau turėti geros kokybės aukštos galios (min. 100A) taškinį suvirintoją. Priežastis, dėl kurios mes pastebime suvirinimą, nes ji tvirtai prisijungia prie ląstelių kartu, jiems nepridedant daug šilumos.
Šiuo metu rinkoje yra dviejų klasių suvirintojai: hobio ir profesionalios klasės. Tinkamas hobio klasės suvirintojas kainuoja maždaug nuo 200 iki 300 USD, kur geras profesionalus laipsnis gali kainuoti maždaug dešimt kartų daugiau. Taigi aš siūlau nusipirkti hobio klasės suvirintoją iš bet kurios internetinės parduotuvės, pavyzdžiui, „Banggood“, „Aliexpress“ ar „eBay“.
Prieš sujungdami ląsteles lygiagrečiai, pirmiausia patikrinkite atskirą ląstelių įtampą. Lygiagrečiai ląstelėse kiekvienos ląstelių įtampa turėtų būti arti viena kitos, kitaip didelis srovės kiekis tekės iš ląstelės, esant didesnei įtampai į ląstelę, esant mažesnei įtampai. Jei naudojate visiškai naujas ląsteles, ląstelių įtampa yra arti 3,5 V iki 3,7 V, galite sujungti jas kartu, daug nesijaudindami. Bet jei ketinate naudoti seną nešiojamojo kompiuterio akumuliatorių, įsitikinkite, kad ląstelių įtampa yra beveik tokia pati, kitaip įkraukite ląsteles į tą patį įtampos lygį naudodami gerą LI jonų akumuliatoriaus įkroviklį.
Norėdami pagaminti akumuliatorių, pirmiausia turite baigti pakuotės nominalią įtampą ir talpą. Tai bus „Volt“, MAH/ AH arba WH. Paprastai lygiagrečiai ląstelės yra sutrumpintos pagal „p“ terminą, todėl ši pakuotė bus žinoma kaip „5P pakuotė“.
Galite surinkti ląsteles, kad pakuotė būtų pagaminta naudodamiesi karštais klijais arba naudodami plastikinį 18650 akumuliatoriaus laikiklį. Aš naudojau plastiką 18650 ląstelių laikiklius/tarpiklius, kad surinkčiau 15 ląstelių. Galite pagaminti bet kokio dydžio pasirinktinį pakuotę pagal savo reikalavimus.
Dabar laikas žinoti taškinio suvirintojo naudojimo procedūrą. Taškinis suvirintojas turi tris suvirinimo pasirinkimus: fiksuotą suvirinimo galvutę, fiksuotą suvirinimo galvutę su pėdos jungikliu, kilnojamojo taškinio suvirinimo rašikliu su pėdos jungikliu. Man labiau patinka naudoti antrą variantą.
Padėkite nikelio juostelę ant 5 ląstelių viršaus (lygiagrečiai), užtikrindami, kad ji dengtų visus ląstelių gnybtus, palikite 10 mm perteklių juostelėms sujungti prie BMS ir tada supjaustykite serijos jungtį, supjaustykite mažas nikelio juosteles, kaip parodyta paveikslėlyje. Šis taškinis suvirintojas gali būti naudojamas suvirinant gryną nikelį, taip pat nikelio padengtas plienines juosteles.
Norėdami gauti 0,15 mm nikelio juosteles, paspauskite impulsų rankenėlę 4P ir dabartinę rankenėlę iki 4-5. Panašiai-0,2 mm nikelio juostelei, paspauskite impulsų rankenėlę 4p, 6p ir esamą rankenėlę iki 7-8. Patikrinkite, ar suvirinimo rašiklis yra suspaustas ant nikelio juostos ir akumuliatoriaus gnybto, tada paspauskite pėdos jungiklį. Suvirinimo kokybę galite patikrinti, patraukdami nikelio juostelę. Jei jis neatsiranda su rankos slėgiu ar reikalauja daug jėgų, tai yra geras suvirinimas.
Šiam projektui aš naudojau a3S ir 25A BMS lenta. Prijunkite BMS, kaip parodyta laidų diagramoje. BMS turi keturis litavimo trinkeles: B -, B1, B2 ir B +., jūs turite sujungti pirmąją lygiagrečią neigiamą grupę terminalo magistralę prie B -} ir teigiamos galinės magistralės prie B1. Galite pastebėti nikelio juosteles prie BMS arba litavimo juos prie PCB pado. Aš labiau norėjau litavimo nikelio juosteles prie PCB, kad būtų tvirtas ryšys. Pirma, kad litavimo srautas būtų naudojamas ant PCB trinkelių ir nikelio juostelių galo.
Akumuliatoriaus pakuotėje yra visur esančios atviros nikelio juostelės, kad išvengčiau atsitiktinio trumpumo, aš suprojektavau tam uždegimą. Aš naudojau „Autodesk Fusion 360“, kad suprojektuočiau mano akumuliatoriaus pakuotės gaubtą. Gaubtas turi dvi dalis: pagrindinis korpusas ir viršutinis dangtis. Aš naudojau savo „Creality CR-10s“ 3D spausdintuvą ir 1,75 mm žalios PLA gijos, kad būtų galima spausdinti dalis.
Paprastai standartinėje baterijoje yra tik du terminalai, skirti prijungti apkrovą ir įkrauti akumuliatorių. Dabar pereikime prie komponentų laidų. Aš paruošiau šią paprastą visų komponentų laidų schemą.
Tai gana paprasta! Pirmiausia įdiekite komponentus į atitinkamus plyšius 3D spausdintame korpuse. Tada užtepkite karštus klijus akumuliatoriaus skyriaus pagrindas, tada pritvirtinkite akumuliatorių. Galiausiai užsukite viršutinius dangtelius! Dangui pritvirtinti naudojau 3M x 10 varžtų.
Akumuliatorių galite įkrauti 12,6 V nuolatinės srovės adapteriu, pavyzdžiui, tokiu.
Tikiuosi, kad jums patiko skaityti apie mano projektą tiek, kiek man patiko jį kurti. Jei galvojate apie savo gaminimą, aš raginčiau tai padaryti, jūs sužinosite daug.

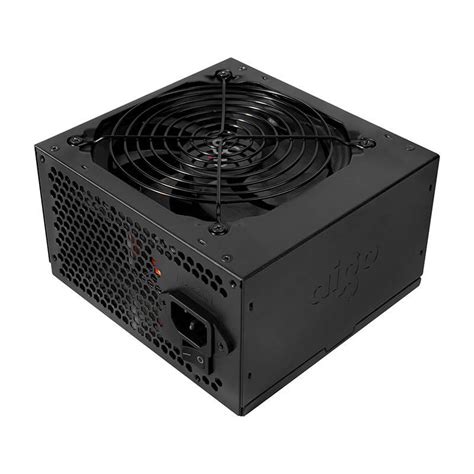

12V akumuliatoriaus įkroviklio gaminimas iš kompiuterio maitinimo bloko
Kiekvienas automobilininkas turėjo savo gyvenimo akimirką, kai sukant raktelį degime, nieko neįvyko. Starteris neužsivedė, todėl automobilis neužsivedė. Diagnozė yra paprasta ir aiški: akumuliatorius visiškai išsikrovęs. Bet net su paprasčiausiais po ranka esančiais akumuliatoriaus įkrovikliais, esant 12 V išėjimo įtampai, per valandą galite atkurti akumuliatorių ir imtis savo verslo.
Kaip teisingai įkrauti akumuliatorių
Prieš patys kurdami įkroviklį akumuliatoriui, turėtumėte sužinoti pagrindines tinkamo įkrovimo taisykles. Jei jų nestebėsite, akumuliatoriaus veikimo laikas smarkiai sumažės ir turėsite nusipirkti naują, nes beveik neįmanoma atkurti akumuliatoriaus.
Norėdami nustatyti teisingą srovę, turėtumėte žinoti paprastą formulę: įkrovimo srovė yra lygi akumuliatoriaus iškrovos srovei per 10 valandų. Tai reiškia, kad akumuliatoriaus talpa turėtų būti padalinta iš 10. Pavyzdžiui, jei akumuliatorius yra 90 A / h talpos, įkrovimo srovę reikia nustatyti iki 9 amperų. Jei įdėsite daugiau, tada elektrolitas greitai įkaista ir gali būti pažeisti švino elementai. Esant mažesnei srovei, visiškai įkrauti reikės labai ilgai.
Dabar reikia įveikti stresą. Baterijoms, kurių potencialų skirtumas yra 12 V, įkrovimo įtampa neturi viršyti 16,2 V. Tai reiškia, kad vieno banko įtampa turėtų būti 2,7 V.
Pagrindinė taisyklingo akumuliatoriaus įkrovimo taisyklė: nemaišykite gnybtų jungimo metu įkroviklis įkraunamas baterijos. Neteisingai prijungti gnybtai yra vadinami poliškumo keitimu, kuris lems iškart elektrolito virimą ir galutinį akumuliatoriaus gedimą.
Svarbiausi įrankiai ir reikmenys
Aukštos kokybės įkroviklį savo rankomis galite pagaminti tik tuo atveju, jei po tomis pačiomis rankomis yra paruoštų įrankių ir reikmenų.
Įrankių ir eksploatacinių medžiagų sąrašas:
- Multimetras. Privaloma kiekvieno vairuotojo įrankių krepšyje. Tai bus naudinga ne tik surenkant įkroviklį, bet ir ateityje, remontuojant. Standartinis multimetras apima tokias funkcijas kaip laidininkų įtampos, srovės, varžos ir tęstinumo matavimas.
- Lituoklis. Pakanka 40 ar 60 vatų galios. Neįmanoma pasiimti per daug galingo lituoklio, nes aukšta temperatūra sugadins dielektrikus, pavyzdžiui, kondensatoriuose.
- Rosinas. Reikia greitai pakilti temperatūrai. Nepakankamai kaitinant dalis, litavimo kokybė bus per žema.
- Alavas. Pagrindinė rišamoji medžiaga, naudojama pagerinti dviejų dalių kontaktą.
- Šilumos susitraukiantys vamzdžiai. Naujesnę senosios elektros juostos versiją lengva naudoti ir ji pasižymi geresnėmis dielektrinėmis savybėmis.
Žinoma, tokie įrankiai kaip replės, plokščias ir figūrinis atsuktuvas visada turėtų būti po ranka. Surinkę visus aukščiau išvardintus elementus, galite pradėti rinkti akumuliatoriaus įkroviklį.
Įkrovimo seka, pagrįsta maitinimo šaltiniu
Baterijų „pasidaryk pats“ įkrovimas turėtų būti ne tik patikimas ir aukštos kokybės, bet ir nebrangus. Ko reikia:
- Transformatorius yra elektroninis, pagamintas iš Kinijos gamintojo „Tashibra“.
- „Dinistor KN102“. Užsienio dinistorius yra pažymėtas DB3.
- Maitinimo mygtukai MJE13007 dviejų dalių.
- Kodo keturi diodai KD213.
- Rezistorius, kurio varža ne mažesnė kaip 10 omų, o galia - 10 vatų. Įrengus mažesnės galios varžą, jis nuolat įkaista ir labai greitai sugenda.
- Bet koks grįžtamojo ryšio transformatorius, kuris gali būti senesniuose radijo imtuvuose.
Galite uždėti grandinę ant bet kurios senos lentos arba nusipirkti už ją nebrangios dielektrinės medžiagos plokštelę. Surinkę grandinę, ją reikės paslėpti metaliniame korpuse, kuris gali būti pagamintas iš paprastos skardos. Grandinė turi būti izoliuota nuo korpuso.
„Pasidaryk pats“ įkroviklio gamybos seka:
- Perkuriama galios transformatorius. Norėdami tai padaryti, atsukite antrinę apviją, nes „Tashibra“ impulsiniai transformatoriai suteikia tik 12 V, o tai yra labai mažai automobilio akumuliatoriui. Vietoj senosios apvijos reikia suvynioti 16 naujų vijos, dvigubos vielos, kurios skerspjūvis bus ne mažesnis kaip 0,85 mm, naujoji apvija yra izoliuota, o kita - apvyniota viršuje. Tik dabar reikia padaryti tik 3 posūkius, vielos skerspjūvis yra ne mažesnis kaip 0,7 mm.
- Įdiegiama apsauga nuo trumpojo jungimo. Norėdami tai padaryti, jums reikia tos pačios 10 omų varžos. Jis turėtų būti sulipdytas į galios transformatoriaus ir grįžtamojo ryšio transformatoriaus apvijų tarpą.

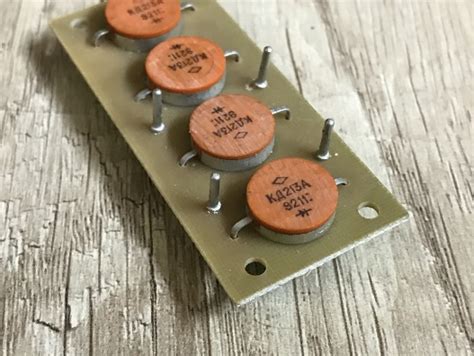

- Naudojamas lygintuvas keturiais KD213 diodais. Diodų tiltas yra paprastas, jis gali dirbti su aukšto dažnio srove, o jo gamyba vyksta pagal standartinę schemą.
- Gaminamas PWM valdiklis. Tai būtina įkroviklyje, nes jis kontroliuoja visus grandinės maitinimo jungiklius. Tai galima padaryti savarankiškai, naudojant lauko efekto tranzistorių (pavyzdžiui, IRFZ44) ir atvirkštinio laidumo tranzistorius. Prijunkite pagrindinę grandinę su galios transformatoriumi ir PWM valdikliu. Po to gautą agregatą galima pritvirtinti savaime pagamintame dėkle.
Šis įkroviklis yra gana paprastas, nereikalauja didelių išlaidų surinkimui, turi mažą svorį. Bet grandinės, pagamintos remiantis impulsų transformatoriais, negali būti klasifikuojamos kaip patikimos. Net paprasčiausias standartinis galios transformatorius užtikrins stabilesnį našumą nei impulsiniai įrenginiai.
Dirbdami su bet kokiu krovikliu, atminkite, kad negalima leisti keisti poliškumo. Šis įkrovimas yra apsaugotas nuo panašių, tačiau atvirkštiniai gnybtai sutrumpina akumuliatoriaus veikimo laiką, o kintamo tipo rezistorius grandinėje leidžia valdyti įkrovimo srovę.
Akumuliatoriaus įkroviklio gaminimas iš nešiojamojo kompiuterio įkroviklio
Įvadas: 12 V baterijos įkroviklio kūrimas iš nešiojamojo kompiuterio įkroviklio yra ekonomiškas sprendimas tiems, kuriems reikalingas maitinimo šaltinis 12 V baterijoms įkrauti. Šis „pasidaryk pats“ projektas leidžia panaudoti esamą nešiojamojo kompiuterio įkroviklį naudingu įrankiu įkrauti baterijas keliaujant.
1 skyrius: Surinkite reikiamas medžiagas
Norėdami pradėti, prieš pradėdami projektą surinkite šias medžiagas: nešiojamojo kompiuterio įkroviklį (pageidautina, kurio išėjimo įtampa yra 19 V ar aukštesnė), 12 V akumuliatoriaus jungties laidą, 5 amperų diodą, elektros juostą, lituoklis, lituoklis ir vielos nuėmikliai.
2 skyrius: Supraskite laidus
Prieš pradedant projektą, labai svarbu turėti pagrindinį supratimą apie prijungtus laidus. Paprastai nešiojamojo kompiuterio įkroviklis turi teigiamą ir neigiamą gnybtą, o 12 V akumuliatoriaus jungtį sudaro teigiamas ir neigiamas kontaktas.
3 skyrius: Įkroviklio paruošimas
Pirmiausia įsitikinkite, kad nešiojamojo kompiuterio įkroviklis nėra prijungtas prie jokio maitinimo šaltinio. Tada, naudodami laidų nuėmiklius, atskleiskite nedidelę nešiojamojo kompiuterio įkroviklio teigiamų ir neigiamų laidų dalį. Tada paimkite 5 amperų diodą ir prilituokite jo teigiamą galą prie teigiamo nešiojamojo kompiuterio įkroviklio laido.
4 skyrius: Baterijos prijungimas
Norėdami prijungti 12 V bateriją prie įkroviklio, prijunkite teigiamą akumuliatoriaus jungties laido gnybtą prie teigiamo diodo galo. Panašiai prijunkite neigiamą laido gnybtą prie nešiojamojo kompiuterio įkroviklio neigiamo laido.
5 skyrius: Bandymas ir naudojimas
Kai jungtys yra saugios, atsargiai prijunkite nešiojamojo kompiuterio įkroviklį prie maitinimo šaltinio ir įjunkite. Patikrinkite, ar akumuliatoriaus jungties laidas tinkamai prijungtas prie akumuliatoriaus gnybtų. Įkroviklis dabar turėtų veikti ir teikti pastovią srovę 12 V akumuliatoriui įkrauti.
Išvada: Vykdydami šias žingsnis po žingsnio instrukcijas, galite sėkmingai paversti nešiojamojo kompiuterio įkroviklį į funkcinį 12 V akumuliatoriaus įkroviklį. Nepamirškite pirmenybę teikti saugai statybos proceso metu, būtinai dar kartą patikrinkite jungtis ir elektros juostos dangą.
