Hipoidinė pavara yra specialus spiralinės kūginės krumpliaračio tipas, kuris perduoda galią tarp dviejų velenų, esančių stačiu kampu vienas kito atžvilgiu. Pagrindinis jos išskirtinumas - nesikertančios velenų ašys, kurios yra paslinktos viena kitos atžvilgiu. Dėl šio ašies poslinkio hipoidinis krumpliaratis gali būti didesnio skersmens ir turėti didesnį spiralės kampą, palyginti su įprastais kūginiais krumpliaračiais. Tai lemia didesnį kontaktinį plotą tarp dantų ir didesnį danties stiprumą.
Hipoidinės pavaros geometrinė forma yra hiperboloidinė, todėl jos kartais vadinamos hiperboloidinėmis pavaromis. Tai panašu į kūginės ir sliekinės pavaros derinį. Dėl didesnio krumpliaračio skersmens ir didesnio spiralės kampo hipoidinės pavaros gali perduoti didesnį sukimo momentą, tuo pačiu užtikrinant mažesnį triukšmo lygį ir vibraciją darbo metu. Sraigtinė ir lenkta danties geometrija leidžia laipsniškai įsijungti, sumažinant triukšmą ir vibraciją.
Kaip veikia hipoidinė pavara?
Hipoidinės pavaros veikia principu, kai vienas krumpliaratis (krumpliaratis) yra paslinktas žemiau arba aukščiau pagrindinės krumpliaračio (vainiko) vidurio linijos. Šis poslinkis sukuria vadinamąjį ašies poslinkį. Kai krumpliaračio dantys susijungia, jie slysta vienas prieš kitą, todėl reikalingas specialus, didelio slėgio (EP) priedais praturtintas tepalas, pavyzdžiui, API GL-5 specifikacijos tepalas, kad būtų užtikrintas efektyvus veikimas ir apsauga nuo susidėvėjimo. Dėl šio slydimo ir didelio sukimo momento hipoidinės pavaros paprastai veikia su tam tikrais mechaniniais nuostoliais, todėl jų efektyvumas gali būti šiek tiek mažesnis nei spiralinių kūginių pavarų.

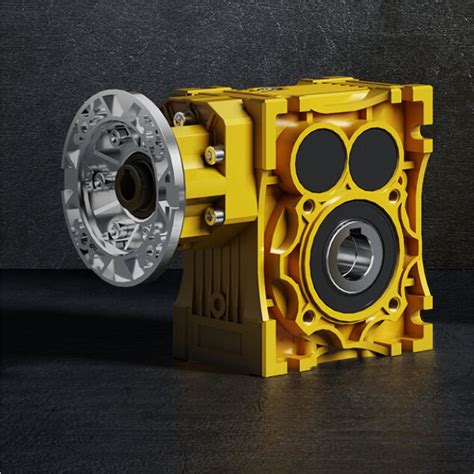

Vienpakopiai hipoidiniai reduktoriai gali užtikrinti sumažinimą nuo 3:1 iki 10:1. Jie puikiai tinka kompaktiškoms reikmėms, kur reikalingas toks sumažinimo koeficientas. Jei reikia didesnių sumažinimo koeficientų, hipoidinės pavaros gali būti derinamos su planetinėmis pavarų dėžėmis, pasiekiant iki 100:1 sumažinimą su viena papildoma planetine pakopa. Tokiu atveju 90° kampo transmisijai hipoidinės pavaros yra tinkamesnės nei kūginės, jei sistemos konfigūracija reikalauja nesikertančių velenų arba jei reikia perduoti didesnius sukimo momentus esant mažam triukšmo lygiui.
Kur naudojamos hipoidinės pavaros?
Hipoidinės pavaros yra plačiai naudojamos įvairiose pramonės šakose ir mechaninėse sistemose dėl savo unikalių savybių:
- Automobilių pramonė: Tai bene labiausiai paplitusi hipoidinių pavarų naudojimo sritis. Jos dažniausiai sutinkamos sunkvežimių ir automobilių galinių ašių diferencialuose, kur jos perduoda galią iš transmisijos į ašies velenus. Dėl didelio sukimo momento perdavimo gebėjimo ir galimybės žemiau sumontuoti pavaros veleną (pvz., automobiliuose, kur tai leidžia žemiau sumontuoti pavaros veleną transporto priemonėje), jos yra idealus pasirinkimas.
- Elektriniai įrankiai: Kai kuriuose elektriniuose įrankiuose, tokiuose kaip kampiniai šlifuokliai ir diskiniai pjūklai, hipoidinės pavaros naudojamos variklio galią perduoti į pjovimo ašmenis, užtikrinant didelį sukimo momentą.
- Robotika ir automatika: Robotų rankose ir automatizuotose sistemose, kur reikalingas didelis sukimo momentas ir efektyvus energijos perdavimas, taip pat gali būti naudojamos hipoidinės pavaros.
- Pramoninės mašinos: Jos randamos laivuose ir įvairiose pramoninėse mašinose, kur vertinamas ilgas tarnavimo laikas, mažas triukšmas ir puikios eksploatacinės savybės.
Privalumai ir trūkumai
Privalumai:
- Didelis sukimo momento perdavimo gebėjimas.
- Mažas triukšmo lygis ir vibracija dėl laipsniško dantų įsijungimo.
- Kompaktiškas stačiojo kampo dizainas, leidžiantis sutaupyti vietos.
- Galimybė suderinti su planetinėmis pavarų dėžėmis didesniems sumažinimo koeficientams.
- Palyginti su sliekinėmis pavaromis, didesnis efektyvumas ir mažesnė šilumos gamyba.
- Mažesnė priežiūra, palyginti su kai kuriais kitais pavarų tipais.
Trūkumai:
- Šiek tiek mažesnis mechaninis efektyvumas, palyginti su tiesioginėmis arba spiralinėmis kūginėmis pavaromis (dažnai 90-95%).
- Reikalauja specialaus aukšto slėgio tepalo (pvz., GL-5).
- Sudėtingesnis gamybos procesas.
Priežiūra
Norint užtikrinti optimalų hipoidinės pavaros veikimą ir ilgą tarnavimo laiką, svarbu laikytis tinkamos priežiūros:
- Reguliarus tepimas: Naudokite gamintojo rekomenduotą tepalą ir laiku jį keiskite, kad sumažintumėte trintį ir susidėvėjimą.
- Apžiūra: Periodiškai tikrinkite pavaros komponentus, ar nėra pažeidimų, pvz., įtrūkimų, drožlių ar pernelyg didelio susidėvėjimo.
- Triukšmo ir vibracijos stebėjimas: Atkreipkite dėmesį į neįprastus garsus ar vibraciją, kurie gali rodyti problemas.
- Sukimo momento ir laisvumo matavimas: Periodiškai tikrinkite sukimo momentą ir tarpą tarp dantų.
Lyginant su sliekinės pavaros reduktoriais, hipoidiniai reduktoriai yra geresnis pasirinkimas efektyvumo ir šilumos gamybos požiūriu. Jiems reikia mažiau priežiūros ir jie telpa į siauresnes vietas, tuo pačiu užtikrinant tokį patį sukimo momentą. Norint sutaupyti ilgalaikių išlaidų, hipoidiniai reduktoriai yra alternatyva sliekinės pavaros reduktoriams, į kuriuos reikėtų atsižvelgti.
