Kelių infrastruktūros projektuotojai nuolat susiduria su iššūkiais, susijusiais su kelio ženklų dėjimu, jų pririšimu prie kelio ir dangos ženklinimu. Tradiciniai metodai, naudojant CAD programinę įrangą, tokia kaip AutoCAD®, reikalauja atskirų blokų kūrimo kiekvienam ženklui ir individualių bibliotekų sudarymo. Tai ne tik atima daug laiko, bet ir apsunkina dinaminio ryšio tarp ženklų ir generuojamų ataskaitų palaikymą.
Siekiant spręsti šias problemas ir modernizuoti kelių projektavimo procesą, UAB InfoEra kartu su programinės įrangos gamintoju CGS Labs pristato automatizuoto kelio ženklinimo įrankį CGS Autosign®. Šis sprendimas ne tik palengvina ženklų ir ženklinimo elementų projektavimą, bet ir atveria naujas galimybes BIM (Building Information Modeling) technologijos integracijai.
CGS Autosign®: Automatizuotas kelio ženklinimo ir eismo ženklų dėjimo įrankis
CGS Autosign® yra automatizuotas įrankis, skirtas kelio dangos ženklinimui ir eismo ženklų dėjimui. Jis padeda tiksliai įvertinti situaciją, išvengti klaidų ir taupyti projektuotojo laiką. Naudojantis šiuo įrankiu, ženklai dedami iš esamos ženklų skydų bibliotekos, galima pridėti reikiamas atramas, koreguoti esamus ženklus bei susikurti savo individualius ženklus, juos įterpiant su interaktyviais sukimosi ir poslinkio elementais. Ženklai įterpiami pagal kelio trasos liniją (angl. alignment).
Gausi horizontaliojo ženklinimo simbolių biblioteka leidžia kelio dangą ženklinti atsižvelgiant į įgyvendinamą projektą. Su Autosign® galima lengvai susiprojektuoti ženklų stovų konstrukcijas. Galimybė pasirinkti įvairius konstrukcijos variantus leis išdėstyti ženklus pagal esamą projektą.
3D kelio ženklai ir ženklinimas AutoCAD aplinkoje
Viena iš svarbiausių naujovių CGS Autosign Ultimate 2021 ir naujesnėse versijose yra galimybė kurti 3D kelio ženklus, kelio dangos ženklinimą ir kitus kelio elementus kaip vientisus AutoCAD 3D objektus (angl. solid). Šiems objektams galima priskirti jau esamą arba savo sukurtą 3D objekto duomenų grupę (angl. property set group). Taip gaunamas AutoCAD 3D vientisas objektas su atitinkamai jam priskirta informacija (angl. property set), pavyzdžiui, ženklo pastatymo piketas, jo dydžio grupė, atramos aukštis ir kt.
Šis funkcionalumas leidžia tinkamai remtis BIM technologija ir klasifikuoti bei aprašyti 3D kelio objektus bei jų elementus. Autosign Ultimate programoje pateikiama 3D kelio ženklo ar kito objekto informacija. 3D kelio ženklai gali būti eksportuojami IFC formatu (galimos versijos IFC 2.3 arba IFC 4.2). Visi kelio ženklai sukurti taip, kad juos būtų galima tinkamai atvaizduoti 3D vaizde.

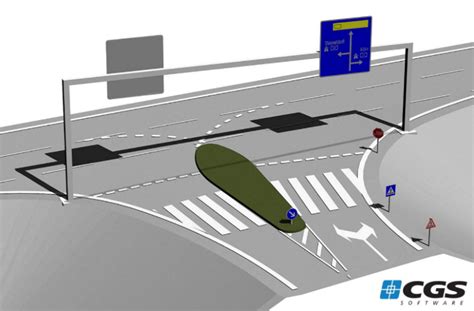

Perkelti savo projektavimo procesą į aukštesnį lygį galima pasitelkus kelio ženklų ir kelio dangos ženklinimo 3D vaizdus. Juos sukurti galima bet kuriame 3D paviršiuje (pvz. 3D face, CGS plus, AutoCAD Civil 3D paviršius). Šis funkcionalumas leis efektyviau analizuoti kelio ženklų išdėstymo schemas, tikrinti ženklų matomumą ir kitas problemas 3D erdvėje, gauti tikslias 3D kelio ženklų ir dangos ženklinimo vizualizacijas.
Lietuvai pritaikyti kelio ženklai ir ženklinimas
Lietuvos rinkai pritaikytas 3D ženklų ir ženklinimo bibliotekos sukūrimas yra bendras UAB InfoEra ir CGS Labs projektas. Šis sprendimas geba padėti sutaupyti laiką, skiriamą kelio apstatymui ženklais ir saugaus eismo organizavimui. Būtent čia ir padeda AutoSign sprendimas bei į jį įdiegtos lietuviškų kelio ženklų ir horizontalaus ženklinimo bibliotekos (atitinkančios Lietuvos kelio ženklų įrengimo ir vertikaliojo ženklinimo taisykles).
Kelio ženklai buvo atnaujinti, pridėti nauji bei priskirti atitinkamoms ženklų grupėmis pagal Lietuvos vertikaliojo ženklinimo taisykles (Kelio ženklų įrengimo ir vertikaliojo ženklinimo taisyklės). Lietuvos kelio ženklų biblioteka papildyta papildomais kelio ženklais, ženklinimo lentelėmis. „Autosign Ultimate 2023“ programa yra pagrįsta informacinio modeliavimo BIM technologija ir leidžia projektuoti 3D kelio eismo ženklus bei dangos ženklinimą pagal Lietuvos Respublikos kelių vertikaliojo ir horizontalioji ženklinimo taisykles.
BIM integracija ir nauda projektavime

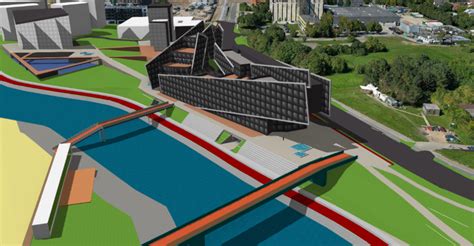

Dauguma įmonių vis dažniau integruoja BIM į savo darbo eigas. Renkantis programinę įrangą, su kuria bus kuriami projektai, labai svarbu, jog ji suteiktų galimybę BIM procesų integracijai. CGS Labs sprendimai teikia platų BIM duomenų palaikymą, neapribojant, kokias CAD programas naudoti. 3D kelio, geležinkelio ar upės kanalo modeliai sukuriami kaip išsamūs 3D objektai (angl. 3D solids) su išplėstiniais BIM metaduomenimis, prisegtais prie objektų, arba kaip paviršiais, skirti naudoti automatinėse mašinų valdymo sistemose.
Su property sets funkcionalumu gausite objektus su išsamia atributine informacija, kurią galėsite panaudoti tolimesniame projektavimo etape. CGS Plateia® programinė įranga, kurioje yra ir Autosign Ultimate funkcionalumas, gali pasiūlyti visa apimančius kelių projektavimo proceso sprendimus. „Plateia 3D” modelius (su visa atributine infomacija) galima eksportuoti į IFC formatą.
SĮ Vilniaus planas BIM vadovas Jonas Teinys teigia: „Pasirinkome CGS Labs programinės įrangos sprendimus, nes jie yra lengvai naudojami ir labai geros kokybės, mūsų įmonės inžinieriams jie patiko nuo pat pradžių. Projekte naudojome ir mums labai pasiteisino CGS Labs AutoSign programinė įranga. Buvo lengva sukurti 3D kelio ženklus tokiu stiliumi, kokiu norime, ir pagal LR kelių eismo taisykles. Tuo pačiu metu, šie 3D modeliai buvo iš karto paruošti BIM panaudojimui“.
Papildomos funkcionalumo galimybės
Autosign Ultimate 2021 ir naujesnės versijos pasižymi papildomomis funkcijomis, kurios dar labiau palengvina projektavimo procesą:
- Kelio dangos spalvos parinkimas: Dabar galite pasirinkti ir reikiama spalva nudažyti dviračių ar pėsčiųjų takus, pėsčiųjų perėjų ar sankryžų bei daugelį kitų aktualių zonų.
- „Google Maps“ importo ir eksporto funkcionalumas: Autosign suteikia galimybę importuoti žemės paviršiaus duomenis (rastrinius vaizdus ir aukščių duomenis) iš Google Maps tiesiai į savo projektą. Tai leidžia daug paprasčiau vizualizuoti esamą teritoriją.
- AutoCAD Civil 3D objektų palaikymas: Programa atpažįsta ir palaiko Civil 3D kelio ašies objektą (angl. alignment) ir paviršių (angl. surface).
- Susikirtimų analizė (Clash Analysis): Naudodamiesi Autosign Ultimate 2021 sprendimu, galėsite atlikti susikirtimų analizę tarp 3D kelio ženklų ir kitų 3D objektų savo projekte.
- IFC failų importas/eksportas: 3D kelio ženklų ir kelio dangos ženklinimo elementai gali būti eksportuojami IFC formatu, užtikrinant suderinamumą su kitomis BIM platformomis.
- Objektų naudojimas kitose Autodesk programose: Sukurti 3D kelio ženklai arba kelio dangos ženklinimas gali būti peržiūrimi arba panaudojami tokiose Autodesk programose kaip Navisworks ir Infraworks.
Autosign 2025 - 3D visualization of traffic signs and road markings
