Ar esate kada pagalvoję, kad net galingiausia pramoninė mašina negalėtų veikti be mažo, bet itin svarbaus elemento - pavarų grandinės? Nuo gamybos linijų iki transportavimo įrangos - grandinės yra tarsi nematoma jungtis tarp jėgos ir judesio. Kai jos kokybiškos, įranga dirba tyliau, efektyviau ir patikimiau. Todėl šiandien pažvelkime, kaip veikia pavarų grandinės, kokie jų tipai egzistuoja ir kaip išsirinkti tokį sprendimą, kuris tarnaus ilgai ir saugiai.
Kas yra pavarų grandinė ir kaip ji veikia?
Pavarų grandinės - tai mechaninės sistemos, skirtos perduoti jėgą tarp dviejų velenų. Paprastai tariant, jos veikia taip pat kaip dviračio grandinė: vienas ratas suka grandinę, o ši - kitą ratą, taip sukurdama tolygų judėjimą. Kiekvieną grandinę sudaro plokštelės, kaiščiai, įvorės ir ritinėliai. Šie elementai sujungti taip, kad grandinė galėtų išlaikyti didžiulį tempimą ir neslysti net veikiama apkrovos.
Pavarų grandinės yra pagrįstos grandinių ir žvaigždžių sujungimu. Sukabinimo, o ne trinties, principas ir padidintas plieninės grandinės stiprumas, palyginti su diržu, leidžia grandinei atlaikyti didelius krovinius, o visi kiti dalykai yra vienodi. Neslystama užtikrina pastovų greičio santykį. Pavarų dėžės principas nereikalauja išankstinės grandinės apkrovos, mažinant veleno ir guolių apkrovą.
Pagrindiniai pavarų grandinių tipai
Rinkoje siūloma daugybė pavarų grandinių, tačiau ne visos tinka toms pačioms sąlygoms. Vienos sukurtos atlaikyti didžiules apkrovas, kitos - dirbti itin drėgnose ar net steriliose patalpose.

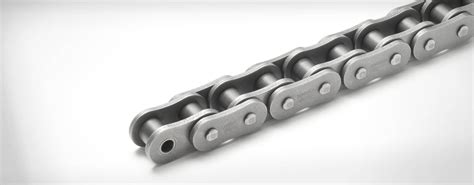

Pagrindiniai pavaros grandinių tipai yra ritinėliai, įvorės (GOST 13568-75) ir pavaros grandinės GOST 13552-81. Ritininė grandinė susideda iš dviejų eilių išorinių plokščių ir vidinių plokščių. Įvorėmis suspausti volai įspaudžiami į išorinę plokštę. Įvorė įspaudžiama į vidinės plokštės angą. Įvorė ant volo ir volas ant įvorės gali laisvai suktis. Įvorių naudojimas leidžia paskirstyti apkrovą per visą ritinio ilgį, mažinant sąnarių susidėvėjimą. Be vienos eilės dar buvo pagamintos dvi, trys ir keturios grandinės. Jie surenkami iš tų pačių elementų, tik ritinėliai eina per visas eilutes.
Įvorių grandinės savo konstrukcija yra panašios į ritinines grandines, tačiau jos neturi ritinėlių. Atviros plokštės grandinės naudojamos, kai grandinė veikia tokiomis sąlygomis, kurios sukuria daugiau trinties jungtyse. Atidarius šios grandinės vyriai pašalinamos į juos įkritusios abrazyvinės dalelės. Tokių grandinių išorinės grandys nesiskiria nuo panašių ritininių grandinių grandžių. Vidinę jungtį sudaro plokštelė, kurioje yra aštuonių formų skylės, o formavimo volelis pakeičia įvorę. Volai 4 laisvai sąveikauja su profiliuotais ritinėliais per plokštės angas. Plonasienių įvorių ir ritinėlių keitimas ne tik sumažina grandinės sąnaudas, bet ir labai pagerina grandinės dalių atsparumą nuovargiui.
Dantų grandines dabar pakeitė pigesnės ir technologiskai patobulintos tikslios ritininės grandinės, kurios pagal judesio tikslumą ir triukšmo charakteristikas yra ne mažesnės nei dantytos. Dantytos grandinės dažniausiai naudojamos senesnės įrangos sugedusioms grandinėms pakeisti.
Specializuotos grandinės įvairioms sąlygoms
Šios grandinės sukurtos darbui ten, kur nuolat veikia vanduo, garai ar cheminės medžiagos. Kiekviena jų dalis padengta antikorozine danga, todėl net po 600 valandų druskos purškimo testo jos išlieka patikimos. Temperatūrų diapazonas - nuo -30 °C iki +130 °C, o su specialiu tepalu - net iki 250 °C.
Jei jūsų įranga turi dirbti su didelėmis apkrovomis, RexPro-X bus vienas geriausių pasirinkimų. Šios grandinės pasižymi dideliu atsparumu nuovargiui ir dilimui.
RexAthletic grandinės išsiskiria tuo, kad jų tepimo intervalai net 2-3 kartus retesni nei standartinių. Fosfatinio lako sluoksnis mažina trintį ir apsaugo nuo dulkių.
Šioms modernioms grandinėms praktiškai nereikia tepimo, nes jos turi termoplastinę įvorę. RexPlusCarbon versija dar patvaresnė - pagaminta iš patentuoto nerūdijančio plieno ir sertifikuota NSF H1 (leidžiama tiesioginiam sąlyčiui su maistu).
Pavarų grandinių klasifikacija ir pritaikymas
Grandininės pavaros naudojamos įvairiose jėgos perdavimo srityse, tokiose kaip dviračiai, motociklai, valcavimo staklynai, žemės ūkio mašinos, staklės, konvejeriai, kirpimo mašinos ir kt.
Be to, grandinės pavaros skirstomos į tris kategorijas pagal skirtingus prietaisus:
- Kėlimo grandinės; sunkių produktų perkėlimas, pakėlimas ar nuleidimas iš vienos vietos į kitą.
- Konvejerio grandinės; nuolat judinti medžiagą slysdami, traukdami arba nešdami konvejeriais.
- Galios perdavimo grandinė; perduoda mechaninę galią iš vienos vietos į kitą.
Privalumai ir trūkumai
Pagal grandininių pavarų charakteristikas, naudojimą ir priežiūrą, išanalizuokime jų privalumus ir trūkumus.
Privalumai:
- Grandininės pavaros gali perduoti dideles apkrovas dideliais ir trumpais atstumais.
- Platus grandinių, žvaigždučių ir priedų pasirinkimas, atitinkantis naudojimo reikalavimus
- Grandininė pavara yra labai efektyvi - neslysta.
- Jie yra paprasto dizaino ir lengviau montuojami bei aptarnaujami.
Trūkumai:
Pagrindinė pavarų grandinės perdavimo gedimo priežastis yra ta, kad grandinė susideda iš vienos kietos jungties ir yra ant žvaigždės, o ne apskritime, o daugiakampyje. Tai susiję su grandinės greičio per apsisukimą nenuoseklumu, jungčių susidėvėjimu, triukšmu ir papildomomis dinaminėmis apkrovomis.
Keitimo operacija, naudojant grandines, trunka ilgiau ir yra brangesnė. Techninės priežiūros skyrius dažnai turi naudoti laiko fiksatorius, kurių ne visada turi, ir turi išardyti bei sumontuoti daugiau komponentų. Patikrinti grandinę sunku, nes klausantis grandinės neužtikrinama, kad ji iš tikrųjų nėra ištempta. Geriausia ją patikrinti matuojant laisvumą, o tai jau laiko reikalaujanti operacija.
Design & Solve: How to Properly Tension Chain Drives
Grandinė prieš veleną: ką pasirinkti?
Grandinė apibrėžiama kaip grandžių, sujungtų kaiščių jungtimis, serija. Taip pat grandinės pavaros susideda iš vienos ar daugiau grandinių, priklausomai nuo apkrovos, kurią įrenginys turi perduoti.
Grandininkė pavara ir veleno pavara yra du įprasti jėgos perdavimo būdai, naudojami įvairiose mechaninėse sistemose. Išlaidos ir priežiūra: Grandininių pavarų pradinės išlaidos ir priežiūros išlaidos yra mažesnės, tačiau laikui bėgant gali tekti dažnai keisti grandinę. Pasirinkimas tarp grandininės pavaros ir veleno pavaros pirmiausia priklauso nuo konkrečių taikymo reikalavimų, biudžeto apribojimų ir techninės priežiūros galimybių. Grandininė pavara idealiai tinka tais atvejais, kai būtina sąnaudų kontrolė ir lankstumas, o veleno pavara labiau tinka tais atvejais, kai pirmenybė teikiama stabilumui ir mažai priežiūros.
| Savybė | Grandinė | Veleno pavara |
|---|---|---|
| Pradinės išlaidos | Žemesnės | Aukštesnės |
| Priežiūros išlaidos | Žemesnės (bet gali reikėti dažnai keisti grandinę) | Labai žemos |
| Tinkamumas | Sąnaudų kontrolė, lankstumas | Stabilumas, ilgaamžiškumas |
