Keturračiai (ATV) yra populiari transporto priemonė, dažnai naudojama sudėtingomis sąlygomis: purve, smėlyje, vandenyje ir esant temperatūros svyravimams. Dėl šių priežasčių net ir kokybiškas keturratis gali pareikalauti remonto. Vienas iš dažniausių gedimų, su kuriuo susiduria keturračių savininkai, yra variklio neužsivedimas. Nors tai gali atrodyti kaip rimtas variklio gedimas, dažnai problema slypi pagalbinėse sistemose, kurias nesunku sutvarkyti. Šiame straipsnyje daugiausia dėmesio skirsime starterio sistemos gedimams ir jų šalinimui, taip pat apžvelgsime kitus galimus variklio sutrikimus.
Vos atsiradus problemoms su variklio paleidimu, įtariamuoju pirmasis tampa akumuliatorius. Tai visiškai teisinga mintis, tačiau reikia prisiminti, kad jis kaltas ne visuomet. Problemų gali sukelti netinkamas starterio veikimas. Eksploatacijos metu jis nuolat yra veikiamas didžiulių apkrovų, tad nėra ko stebėtis, kad galiausiai gali nebepaklusti.
Kol vidaus degimo varikliai neužleis vietos hibridinėms ir elektrinėms pavarų sistemoms, tol starteriai atliks svarbų vaidmenį paleidimo sistemose. Šiuolaikiniuose automobiliuose naudojami elektriniai starteriai, varomi nuolatinės srovės, gaunamos iš akumuliatoriaus, varikliais. Variklio paleidimo metu starteris privalo įsukti variklio alkūninį veleną iki tam tikro greičio tam, kad vidaus degimo variklis pradėtų veikti savarankiškai.
Verta prisiminti, kad starteris ima iš akumuliatoriaus dideles elektros energijos dozes (200-600 A) per trumpą laikotarpį. Dėl to tinkamam starterio veikimui yra būtinas geros būklės akumuliatorius, tačiau netinkamas starterio veikimas gali dalinai iškrauti akumuliatorių arba net jį pažeisti.
Standartinius paleidimo sistemos gedimus galima suskirstyti į dvi pagrindines grupes: elektrinius ir mechaninius. Deja, ne visus gedimus pavyks laiku diagnozuoti ir užkirsti jiems kelią. Tiesa, yra tokių gedimų, kurių simptomai yra jaučiami ir girdimi, tačiau kai kurie atsiranda netikėtai ir be jokio išankstinio įspėjimo.

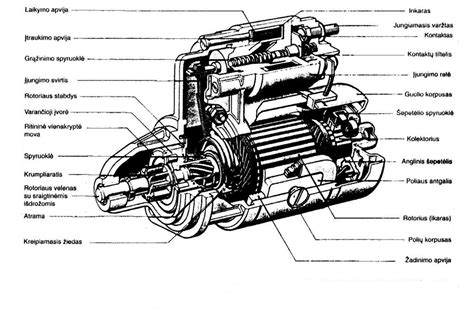

Starterio sandara ir veikimas
Dažniausiai starteris būna sudarytas iš sekančių komponentų:
- Elektrinis variklis
- Įjungiantis elektromagnetas (elektromagnetinis jungiklis)
- Galvutė su guoliu ir jungiančiuoju mechanizmu
Elektrinis starteris dažniausiai susideda iš vamzdžio formos korpuso, kuriame yra patalpinti polių elementai, žadinimo apvijos bei nuolatiniai magnetai. Korpuse yra elektrinis rotorius su apvijomis. Įjungiantis elektromagnetas, vadinamas elektromagnetiniu jungikliu, kurį sudaro relė bei elektromagnetas yra viršuje pritvirtintas prie starterio galvutės. Starterio galvutėje yra sumontuoti: krumpliaratis, vienos krypties sankaba, svirtis ir spyruoklė.
Veikimo principas
Įjungdami variklį raktelio pagalba įsijungia elektromagnetinis jungiklis. Srovė tekanti apvijose sukuria magnetinį lauką, kuris pritraukia ir prilaiko kontaktus. Sujungus kontaktus svirtis stumia jungiantįjį mechanizmą su krumpliaračiu ir vienos krypties sankaba prie variklio smagračio krumplinio žiedo. Krumpliaračiui pilnai susijungus su smagračio krumpliniu žiedu, elektromagnetiniame jungiklyje esantis kontaktas uždaro pagrindinę starterio srovės grandinę. Starteris įsijungia ir pradeda sukti smagratį.
Dažniausi starterio gedimai ir jų šalinimas
Starteris nesuka pasukus raktelį
Reakcijos po raktelio pasukimo uždegimo spynelėje arba starterio mygtuko nuspaudimo nebuvimas - tipinis gedimas. Šiuo atveju, ypač jei pasukus raktelį įsijungia ir užgęsta kontrolinės lemputės, reikia ieškoti starterio reakcijos trūkumo priežasties akumuliatoriuje.
Reikia patikrinti, ar jis nėra pernelyg išsikrovęs. Jei jo įkrovimo lygis yra tinkamas, tuomet po padidinamuoju stiklu turi patekti pagrindinis laidas į starterį - ar jis nėra nutrauktas ir ar yra pilnai izoliuotas. Verta patikrinti ir visus sujungimus paleidimo sistemoje. Kartais atsitinka, kad sugenda uždegimo spynelė arba jos laidas. Tačiau jei ir šie elementai nėra pažeisti, tikriausiai susidūrėme su elektromagnetinio jungiklio apvijų gedimu (netinkama sąveika su jo šerdimi).
Starteris sukasi ir girdimas metalinis garsas, bet automobilis neužsiveda
Taip pat dažnai nutinka taip, kad starteris nesisuka, bet girdimas pavienis metalinis garsas arba tokių garsų serija. Čia teoriškai kaltininku gali būti dalinai išsikrovęs akumuliatorius, bet labiau tikėtina, kad netinkamai veikia elektromagnetas. Jis gali įtraukti šerdį, tuo pat metu išstumdamas sujungiantį mechanizmą. Krumpliaratis atsitrenkia į smagračio vainiką sukeldamas būdingą garsą. Šiuo atveju gedimo priežastimi gali būti pažeisti elektromagnetinio jungiklio kontaktai, kurie neuždaro elektros grandinės. Šio gedimo patvirtinimui galima atlikti trumpą eksperimentą. Reikia padaryti trumpą jungimą, pvz., sujungus du varžtus. Jei tai paleis starterį, vadinasi, pagrindine gedimo priežastimi tikriausiai yra susidėvėję šepečiai, kurie nepasiekia komutatoriaus. Jei paaiškės, kad šepečiai ir komutatorius yra tvarkingi, tuomet gedimas slypėti statoriaus arba rotoriaus apvijose.
Veikiantis starteris nesuka alkūninio veleno
Pasitaiko situacijų, kai girdimas veikiantis starteris, tačiau jis nesuka alkūninio veleno ir neužveda variklio. Dažniausiu kaltininku šioje situacijoje yra pažeistas sujungimo mechanizmas (krumpliaratis nesusijungia su smagračio vainiku), kuris sujungia smagratį su rotoriumi arba sankaba. Taip pat gali būti pažeista šakutė, kurios užduotis - sujungti krumpliaratį su smagračio vainiku. Rečiau priežastimi gali būti išlaužti krumpliai arba vienos krypties sankabos įjungiančios krumpliaratį (bendekso) gedimas.
Per mažas starterio greitis
Kitas gedimas - tai per mažas starterio sukimosi greitis. Čia taip pat gali būti kaltas akumuliatorius, laidai arba jų sujungimai. Bet kuris gedimas minėtuose elementuose sukelia problemą srovės patekimui į starterį, dėl to sumažėja jo sukimosi greitis. Taip pat verta nuvalyti akumuliatoriaus gnybtus, nes dėl jų srovė taip pat gali sumažėti.
Jei visi šie elementai yra tvarkingi, priežastimi gali būti pertraukos lygiagrečiose statoriaus arba rotoriaus elektros grandinėse. Taip pat pasitaiko situacijų, kai susidėvi rotoriaus įvorės, rotorius liečia statorių, o starteris veikia labai garsiai arba gali būti susidėvėję šepečiai ar pažeistas rotorius, starterio variklis.
Žiemos metu, esant žemoms temperatūroms, gali atsirasti problemų dėl nepakankamo srovės kiekio. Tačiau didesne grėsme gali būti didesnio klampumo variklinės alyvos naudojimas. Pvz., 10W vietoje 5W - tai turi daug įtakos vidiniam pasipriešinimui pačiame variklyje.
Garsiai veikiantis starteris
Taip pat gali nutikti, kad įjungus starterį jis susijungia su smagračio krumpliniu vainiku, bet jo nesuka (girdimas būdingas traškesys). Tokiu atveju susiduriame su pažeistais arba pernelyg susidėvėjusiais krumpliais sujungiančiame mechanizme arba ant smagračio krumplinio vainiko. Tais atvejais, kai starteris suka smagratį netolygiai (būdingas trūkčiojimas) - tikriausiai sugedo sujungiantis mechanizmas.
Starteris neišsijungia
Pasitaiko, kad po variklio paleidimo, pasukus raktelį uždegimo spynelėje iš III pozicijos į II, starteris tebedirba. Tai nebūtinai degimo spynelės kaltė. Priežastimi gali būti sujungiančio mechanizmo krumpliaračio įstrigimas smagračio krumpliniame vainike. Pasitaiko situacijų, kai įvorė sujungiančiame mechanizme yra pažeidžiama ir blokuoja viso mechanizmo sugrįžimą į pirminę padėtį. Dažnai pastebimi apdegę elektromagneto kontaktai, kurie bandant išjungti starterį lieka sujungti. Jei pastebite pirmuosius probleminio variklio paleidimo simptomus, reikia kuo greičiau suremontuoti starterį.

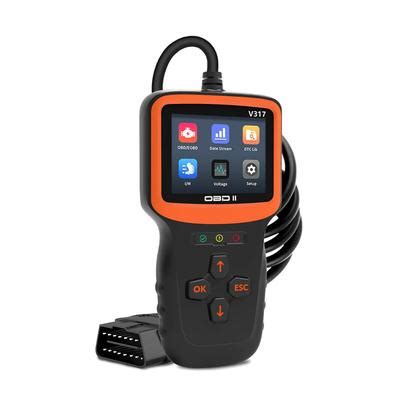

Starterio diagnostika
Starterio ir visos užvedimo sistemos techninės būklės patikra gali būti atliekama tiesiogiai automobilyje, bandant užvesti variklį, o taip pat ją išmontavus. Pirmasis metodas dažniausiai yra naudojamas pirminei diagnostikai, kurios metu įvertinamas galimo gedimo pobūdis. Paprastai paeiliui tikrinami visi elementai, kol randamas gedimo šaltinis. Patikra apima išorinę apžiūrą, starterio veikimo patikrinimą, laidų ir jų sujungimų patikrinimą, maitinančios įtampos matavimą ir įtampos kritimo matavimą. Antrasis metodas, atliekamas laboratorinėmis sąlygomis, apima kruopščią visų starterio elementų patikrą.
Kiti diagnostikos metodai jau priklauso nuo starterio netinkamo darbo priežasčių. Gali būti reikalinga šepečių, starterio komutatoriaus bei apvijų patikra ar visų laidų, prijungtų prie starterio ir akumuliatoriaus, izoliacijos kokybės patikra.
Atliekant tikslią diagnostiką, išmontavus starterį yra matuojama jungiklio apvijų varža, tikrinama elektromagneto šerdies grįžtamos spyruoklės būklė, o taip pat šerdies laisvo judėjimo ričių korpuse galimybė.
Net smulkiausias gedimas variklio užvedimo sistemoje negali būti ignoruojamas.
Be to, verta atkreipti dėmesį į tai, kad smulkios problemos su starteriu pavasario-vasaros sezone gali padidėti atėjus šalčiams.
Kiti galimi variklio gedimai
Jei kruopščiai patikrinus visas sistemas variklis vis dėlto neužsiveda ar dirba nesklandžiai, reikia pamatuoti variklio kompresiją. Daugelio naujų keturtakčių nedidelių kubatūrų motociklų ar keturračių kompresija būna 9 kg/cm² ar daugiau. Jei kompresija neįprastai sumažėjusi, pirmiausia reikia patikrinti vožtuvų tarpelius. Dažniausiai gamyklinis įsiurbimo vožtuvo tarpelis būna 0,12-0,15 mm, išmetimo vožtuvo 0,15-0,2 mm. Jei ir šie parametrai yra normos ribose, greičiausiai yra susidėvėjęs variklio stūmoklis su žiedais arba ir cilindras - juos reikia keisti. Paprastai apie tai byloja mėlynos spalvos dūmai, nuolat arba dažnai išmetami iš duslintuvo.
Atkreipkite dėmesį, kad apie stūmoklio susidėvėjimą byloja būtent mėlynos ar šviesiai mėlynos spalvos dūmai. Šią spalvą suteikia degantis tepalas, kurio jau stūmoklio žiedai nebenuvalo nuo cilindro sienelių. Jei išmetami juodos spalvos dūmai, tai reiškia, kad išmetama dalis nesudegusio kuro. Tai gali būti dėl užsinešusio oro filtro, uždaros oro sklendės, blogai veikiančios žvakės ar karbiuratoriaus užsiteršimo.
Kad gedimas yra pačiame variklyje, paprastai byloja:
- Mėlyni dūmai iš duslintuvo.
- Neįprastai padidėja tepalo sunaudojimas.
- Atsiranda nebūdingi triukšmai dirbant varikliui.
- Patikrinus visas sistemas variklis vis vien neužsiveda.
Keturračių (ATV) techninės priežiūros ir remonto paslaugos
Įmonės teikia profesionalias keturračių remonto ir priežiūros paslaugas. Darbą atlieka patyrę specialistai, turintys didelę patirtį šalinant įvairių tipų gedimus. Prieš atlikdami remonto darbus ar aptarnaujant keturračius, meistrai atlieka diagnostiką naudodami specialią įrangą. Norėdami pakeisti susidėvėjusias atsargines dalis ir eksploatacines medžiagas, naudojamos tik originalios dalys, darbinės alyvos ir skysčiai.
Teikiamų paslaugų sąrašas apima:
- Gervės taisymas ir pervyniojimas.
- Rėmo geometrijos atstatymas.
- Cilindro galvutės dangčio, rankinio starterio, alyvos tarpiklio, cilindro-stūmoklio grupės, plastiko, kuro žarnos, dujų bako, oro filtro, aušinimo ventiliatoriaus, akseleratoriaus laido, sraigto veleno ir kt. pakeitimas.
- Tepalų keitimas variklyje, priekiniame ir galiniame reduktoriuje, pavarų dėžėje.
- Variklio, pavarų dėžės, priekinio ir galinio reduktoriaus kapitalinis remontas.
- Maitinimo bloko vožtuvų reguliavimas.
- Nuorinimas ir hidraulinio stabdžio remontas.
- Signalizacijos, šildomų rankenų, antrojo keleivio kojų atramų, šnorkelių (kvėpavimo vamzdelių), sparnų praplatinimų, rankenų apsaugos ir kt. montavimas.
How to test starter without removing it , Hard Start ?not starting , click sound ,test bad starter
Mūsų patarimas - keiskite variklio tepalus eksploatavimo instrukcijose nurodytais intervalais, ir paskutiniais patarimais Jums naudotis nereiks ilgai. Jei variklį eksploatuojate ekstremaliai, keiskite tepalus ir dažniau.
