Visos automobilio elektrinės funkcijos ir komponentai yra apsaugoti saugikliais, siekiant apsaugoti automobilio elektros sistemą nuo trumpojo jungimo ar perkrovos. Jei elektrinis komponentas ar funkcija neveikia, gali būti, kad komponento saugiklis buvo laikinai perkrautas ir sugedo. Jei tas pats saugiklis nuolat genda, tai rodo grandinės gedimą. Volvo rekomenduoja kreiptis į įgaliotą Volvo servisą patikrinimui.
Jei jūsų "S40" patiria elektros problemų, visada pirmiausia turėtumėte patikrinti saugiklius, nes juos gana lengva patikrinti ir pigiai pakeisti. Kuo daugiau elektronikos turi jūsų "S40", tuo daugiau saugiklių jis turi. Kai kurie komponentai gali turėti kelis saugiklius, todėl įsitikinkite, kad patikrinote visus saugiklius, susijusius su nagrinėjamu komponentu.
Saugiklių dėžučių vietos
Volvo S40 turi kelias saugiklių dėžutes. Pagrindinė saugiklių ir relių dėžė keleivių salone yra po prietaisų skydeliu, vairuotojo pusėje. Norint prie jos prieiti, reikia nuimti apsauginį dangtelį.
Variklio skyriuje pagrindinė saugiklių ir relių dėžė yra kairėje pusėje šalia stovo ir yra uždengta apsaginiu dangteliu.

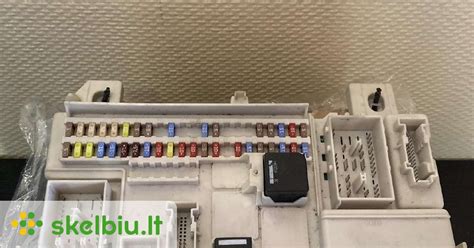

Saugiklių ir relių dėžė keleivių salone
Keleivių salone, pagrindinė saugiklių ir relių dėžė yra po prietaisų skydeliu, vairuotojo pusėje. Norint prieiti, reikia nuimti apsauginį dangtelį. Blokas atrodys maždaug taip:
Patikrinkite elementų žymenis su savo diagramomis, atspausdintomis ant blokų dangtelio.
1 tipo saugiklių ir relių dėžė
Saugikliai
- F1(25A): Aušinimo ventiliatoriaus variklis, oro kondicionierius
- F2(20A): Atsarginis
- F3(10A): Atsarginis
- F4(10A): Atbulinės eigos žibintai, stabdžių žibintai, traukos kontrolė, elektroninis pavarų dėžės valdymo blokas, pavarų perjungimo jungiklio apšvietimo lemputė
- F5(10A): Kruizo kontrolės sistema, stabdžių žibinto jungiklis, pavarų perjungimo svirties apšvietimo lemputė
- F6(20A): Sėdynių šildytuvai, galiniai salono žibintai, numerio lentelės lemputė, jungiklio apšvietimo lemputė, rūko žibintai/šviesos ir rūko žibintų/šviesos jungikliai, prietaisų skydelio apšvietimo reostatas
- F7(10A): Durų užrakto jungiklio apšvietimas, prietaisų skydelis, posūkių rodytuvai, dienos žibintai, kelioninis kompiuteris, salono lempos išjungimo delsos relė
- F8(20A): Signalizacija
- F9(15A): Garso sistema, elektriniai durų veidrodėliai, elektriniai langai, elektrinė antena
- F10(10A): Valytuvų variklis ir galinio lango plovimo siurblys (5 durų)
- F11(10A): SRS sistema, centrinis užraktas, imobilizatorius, variklio valdymo sistemos relė, kuro išjungimo jungiklis (dyzelinas)
- F12(15A): Stoglangis, galinio lango/veidrodėlių atitirpinimas, priekiniai žibintai ir priekinių žibintų indikatorius, skydelio lemputė
- F13(15A): Parkavimo žibintai, diagnostikos lizdo maitinimas, priekinių žibintų diapazono valdymas, cigarečių žievelė
- F14(20A): Priekinio stiklo valytuvų variklis ir valytuvų jungiklis, priekinių žibintų valytuvai, plovimo siurblys
13 numerio saugiklis yra atsakingas už cigarečių žievelę.
Relės
- Relay 1: Centrinio užrakto relė
- Relay 2: Centrinio užrakto relė, galinės durys
- Relay: Galinio lango valytuvo/plovimo relė
- Relay: Elektrinio lango relė
- Starterio relė (imobilizatorius)
2 tipo saugiklių ir relių dėžė
Saugikliai
- F1: 25A Šildytuvas/oro kondicionierius
- F2: 10A/20A Pagalbinis lizdas, cigarečių žievelė
- F3: 10A/20A Apsaugos nuo vagysčių sistema, centrinis užraktas, elektrinės sėdynės, elektriniai langai, durų veidrodėlių šildytuvai
- F4: 10A Stabdžių antiblokavimo sistema (ABS), daugiafunkcis valdymo blokas
- F5: 20A Sėdynių šildytuvas
- F6: 15A Stabdžių antiblokavimo sistema (ABS), posūkių rodytuvai/apsaugos nuo vagysčių sistema, daugiafunkcis valdymo blokas, atbulinės eigos žibintai
- F7: 10A Apsaugos nuo vagysčių sistema, automatinės pavarų dėžės valdymo sistema, centrinis užraktas, kruizo kontrolės sistema, variklio valdymo sistema (LPG), prietaisų skydelio indikatoriai, jungiklio apšvietimas, saugos diržo įspėjimo sistema, SRS sistema
- F8: 15A/20A Apsaugos nuo vagysčių sistema, centrinis užraktas, posūkių rodytuvai/signalizacija
- F9: 15A Garso sistema
- F10: 20A Priekinių žibintų valytuvas, priekinio stiklo valytuvas/ploviklis
- F11: 10A Automatinės pavarų dėžės valdymo sistema, centrinis užraktas, variklio valdymo sistema, imobilizatorius, prietaisų skydelis, SRS sistema
- F12: 15A Apsaugos nuo vagysčių garsinis signalas, galinio lango atitirpinimas, šildytuvas/oro kondicionierius, salono žibintai, daugiafunkcis valdymo blokas, saugos diržo įspėjimo sistema, stoglangis
- F13: 15A Diagnostikos jungtis (DLC), stabdžių žibintai
- F14: 20A Priekinių žibintų valytuvų sistema, galinio lango plovimo/valymo sistema
2 numerio saugiklis yra atsakingas už cigarečių žievelę.
Relės
- 1: Durų veidrodėlių atitirpinimo/galinio atitirpinimo relė
- 2: Oro kondicionieriaus relė
- 3: Posūkių rodytuvų pertraukiklio relė
- 4: Apsaugos nuo vagysčių signalo relė
- 5: Starterio relė - 06/00^
- 6: Elektrinio lango relė
- 7: Bagažinės dangčio/galinių durelių užrakto relė - ^05/00, jei yra
- 8: Saugos diržo įspėjimo relė/raktelio išėmimo įspėjimo relė
- 9: Starterio relė - ^05/00
Saugiklių ir relių dėžė variklio skyriuje
Po variklio dangčiu, variklio skyriuje, pagrindinė saugiklių ir relių dėžė yra kairėje pusėje šalia stovo ir yra uždengta apsaginiu dangteliu.
1 tipo saugiklių ir relių dėžė
Saugikliai
- F1(20A): Generatorius, maitinimas saugikliams 2,4,5,6 ir 7, išmetamojo oro siurblys, kaitinimo žvakės (dyzelinas)
- F2(40A): Maitinimas saugiklių dėžutei po prietaisų skydeliu
- F3(25A): Galinio lango atitirpinimas, galinio vaizdo veidrodėlio atitirpinimas
- F4(20A): Garso signalas, rūko žibintai, apsaugos nuo vagysčių LED
- F5(10A): Centrinio užrakto nuotolinio valdymo maitinimo šaltinis, garso sistemos atmintis, kelioninis kompiuteris, prietaisų skydelis, imobilizatorius, laikrodis, salono žibintai, galiniai gabaritiniai žibintai, degimo/bagažinės/daiktadėžės žibintai
- F6(20A): Centrinio užrakto nuotolinio valdymo pavaros ir gedimo indikatorius
- F7: Nėra
- F8: Nėra
- F9(10A): Oro kondicionieriaus kompresorius
- F10(10A): Stabdžių žibintai
- F11(40A): Degimo jungiklis, kruizo kontrolė, kuro ribojimo vožtuvas
- F12(50A): ABS
- F13(20A): Variklio komponentai
- F14(20A): Mažos/aukštos šviesos
- F15(30A): Aušinimo ventiliatorius, oro kondicionieriaus kompresoriaus ventiliatorius
- F16(30A): Elektriniai langai priekyje ir gale
- F17(10A): Kuro siurblys (benzinas)
- F18(10A): Deguonies jutiklio šildytuvas
- F19: Nėra
- F20: Nėra
- F21: Nėra
- F22: Nėra
- F23(10A): ABS elektroninis valdymo blokas
Relės
- 1: A/C kompresoriaus magnetinės sankabos relė
- 2: Oro įsiurbimo perjungimo variklio relė (A/C)
- 3: Nėra
- 4: Aušinimo ventiliatoriaus variklio relė
- 5: Priekinių žibintų relė
- 6: A/C kondicionieriaus kompresoriaus ventiliatoriaus relė
- 7: Apsaugos nuo vagysčių relė (garso signalas)
- 8: ECM relė
2 tipo saugiklių ir relių dėžė
Saugikliai
- F1(120A): Generatorius, F2-7, kaitinimo žvakės, išmetamojo oro siurblys
- F2(40A/50A): Saugiklių/relių dėžė, prietaisų skydelis 1 (F1-2, F8 ir F13)
- F3(25A): Durų veidrodėlių atitirpinimas, galinio lango atitirpinimas
- F4(20A/30A): Apsaugos nuo vagysčių sistema, elektrinės sėdynės, rūko žibintai, garso signalo rūko žibintai
- F5(10A): Apsaugos nuo vagysčių sistema, centrinis užraktas, imobilizatorius, prietaisų skydelis, salono žibintai
- F6(20A): Apsaugos nuo vagysčių sistema, centrinis užraktas, apsaugos nuo vagysčių durų užrakto sistema - galinės durys
- F7(15A/20A): Oro kondicionierius
- F8(20A): Generatorius (B4184SM), rūko žibintai, rūko žibintai
- F9(10A/15A): Oro kondicionierius, kairysis priekinis žibintas - mažos šviesos, daugiafunkcis valdymo blokas
- F10(10A/15A): Daugiafunkcis valdymo blokas, dešinysis priekinis žibintas - mažos šviesos, stabdžių žibintai
- F11(40A/50A): Aušinimo skysčio šildytuvas (dyzelinas), degimo jungiklis
- F12(50A): Stabdžių antiblokavimo sistema (ABS)
- F13(20A): Variklio valdymas
- F14(40A): Degimo jungiklis
- F15(30A): Oro kondicionavimo sistema, aušinimo ventiliatoriaus variklis
- F16(30A): Elektriniai langai
- F17(15A): Apsaugos nuo vagysčių sistema, garso signalas
- F18(10A): Priekiniai/galiniai žibintai
- F19(15A): Kairysis priekinis žibintas - aukštos šviesos, daugiafunkcis valdymo blokas, dešinysis priekinis žibintas - aukštos šviesos
- F20(15A): Kuro siurblys
- F21(10A/20A): Variklio valdymas
- F22(15A): Generatorius, stabdžių stiprintuvo vakuuminis siurblys (turbo varomi benzininiai modeliai su automatine pavarų dėže)
- F23(10A): Priekinių žibintų diapazono valdymas
Relės
- 1: Aušinimo ventiliatoriaus variklio relė 1
- 2: A/C kompresoriaus magnetinės sankabos relė
- 3: A/C kondicionieriaus kompresoriaus ventiliatoriaus relė
- 4: Aušinimo ventiliatoriaus variklio relė 2 (dyzelinas, turbo ir EMS2000)
- 5: Nėra
- 6: Stabdžių stiprintuvo vakuuminio siurblio relė (EMS 2000 Turbo su automatine pavarų dėže)
- 7: Variklio valdymo relė
- 8: Garso signalo relė
- 9: Aušinimo skysčio šildytuvo relė 2 (dyzelinas)
Kaip patikrinti ir pakeisti sugedusį saugiklį
Jei jūsų automobilio patogumo žibintai, posūkių rodytuvai, sėdynių šildytuvai, stereo sistema, priekiniai žibintai ar kiti elektroniniai komponentai staiga nustoja veikti, tikėtina, kad sugedo saugiklis.
Pirmiausia turite rasti sugedusį saugiklį. Naudokite saugiklių diagramą, kad rastumėte tinkamą saugiklį. Ištraukite saugiklį ir patikrinkite iš šono, ar sulenktas laidas nesukepęs. Jei taip atsitiko, pakeiskite jį nauju tos pačios spalvos ir amperų reitingo saugikliu.
Įspėjimas: Keisdami saugiklį niekada nenaudokite pašalinio daikto ar saugiklio, kurio amperų reitingas didesnis nei nurodytasis.
Jei patikrinus ir pakeitus atitinkamą saugiklį problema neišlieka, rekomenduojama kreiptis pagalbos į patikimą profesionalų mechaniką.
