Keičiant automobilio garso sistemą, dažnai kyla klausimų dėl laidų pajungimo, ypač kai naudojama neoriginali multimedija ir planuojama instaliuoti papildomus stiprintuvus. Šiame straipsnyje aptarsime keletą svarbių aspektų, susijusių su garsiakalbių laidų pajungimu nuo magnetolos.
Gamyklinių laidų panaudojimas ar vedimas naujų?
Vienas iš pirmųjų klausimų, su kuriuo susiduriama, yra, ar pakanka naudoti gamyklinius garsiakalbių laidus, ar būtina vedžioti naujus nuo stiprintuvo iki durų. Jei planuojama naudoti gamyklinius laidus, tuomet reikėtų paimti signalą nuo vidutinių dažnių garsiakalbių ir jį pajungti į krosoverį. Tokiu būdu išvengiama papildomų laidų pravedimo per durų gumines tarpines. Dažnai gamyklinio grotuvo laidas, einantis iki garsiakalbių, išsišakoja į aukštadažnį ir vidutinių dažnių garsiakalbį. Prie aukštadažnio paprastai būna prijungtas pigus kondensatorius, atliekantis dažnių filtravimo funkciją. Tačiau lieka klausimas, ar dažniai į vidutinių dažnių garsiakalbį yra filtruojami. Jei signalas paimamas ir kišamas į krosoverį, svarbu žinoti, ar bus pasiekiamas visas dažnių diapazonas, ar kai kurie aukšti dažniai bus nupjauti, nes jie nėra skirti gamykliniam vidutinių dažnių garsiakalbiui.
Jei nusprendžiama, kad gamyklinių laidų nepakaks arba norima užtikrinti geriausią garso kokybę, geriausia yra atsivesti naujus laidus nuo stiprintuvo tiesiai iki durų. Tai užtikrina tiesioginį ir nepertraukiamą signalo perdavimą, be nereikalingų sujungimų ir filtravimo.
Android multimedijos ir 4 kanalų stiprintuvo sujungimas
Daugelis Android multimedijų, ypač pigesnių modelių, turi tik 2 kanalų išėjimą (RCA jungtis). Tai reiškia, kad turite tik kairės ir dešinės pusės signalą, bet neturite atskirų priekio ir galo kanalų. Jei planuojama naudoti 4 kanalų stiprintuvą, kyla klausimas, kaip tinkamai sujungti 2 kanalų multimediją su 4 kanalų stiprintuvu.
Jei pajungsite tik 2 stiprintuvo kanalus įėime, tai ir išėjime turėsite tik 2 kanalus. Stiprintuvas stiprina tik tą kanalą, į kurį ateina signalas. Pavyzdžiui, jei pajungsite multimedijos kairę/dešinę į stiprintuvo kairę-priekį/dešinę-priekį, stiprintuvo galinių garsiakalbių išėjimai liks nenaudojami. Norint, kad visi garsiakalbiai veiktų, galima naudoti "Y" formos kabelį. Tokiu atveju multimedijos kairį išėjimą reikėtų jungti į stiprintuvo kairį-priekinį ir kairį-galinį įėjimą, o dešinį išėjimą - į dešinį-priekinį ir dešinį-galinį įėjimą. Nors tokiu būdu prarandamas priekio/galo valdymas (faderis), visi garsiakalbiai veiks ir bus išlaikomas teisingas balansas.
Garsiakalbių pasirinkimas ir instaliacija

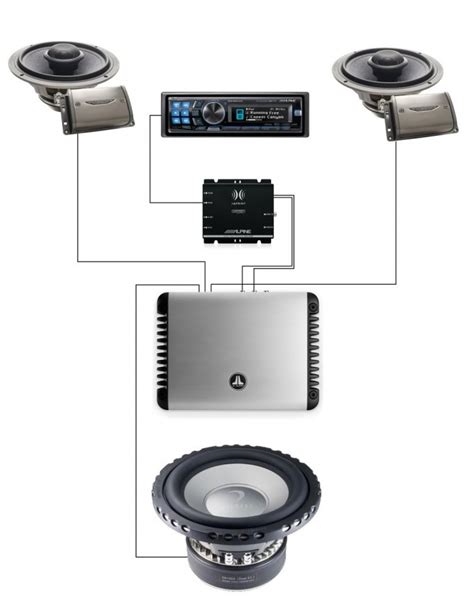

Planuojant įsigyti 4 kanalų stiprintuvą, dažnai svarstoma, ar papildomai pirkti porą garsiakalbių į galines dureles. Jei galinės durelės yra sedano tipo automobilyje, svarbu atsižvelgti į tai, kad iš galinių durelių sklindantis garsas gali būti sunkiai girdimas priekyje sėdintiems keleiviams. Kai kurie specialistai rekomenduoja apsieiti su 2 kanalų stiprintuvu, skirtu tik priekiniams garsiakalbiams, ir nesinaudoti galinių durelių garsiakalbiais. Tačiau, jei norima maksimaliai išnaudoti sistemą, galima visus 4 garsiakalbius jungti į skirtingus stiprintuvo išėjimo kanalus. Galima rinktis pigesnius komponentinius garsiakalbius į galą, pavyzdžiui, 80W ir 4 omų, lyginant su brangesniais priekyje esančiais 60W ir 3 omų garsiakalbiais.
Ateityje, jei kils noras, galima galvoti apie durelių garsiakalbių pajungimą į stiprintuvo priekinį išėjimą, o galinį išėjimą "subridžinti" (bridge) ir pajungti žemų dažnių garsiakalbį. Toks sprendimas yra įmanomas, ypač jei automobilio garso sistemoje nėra atskirų priekio ir galo kanalų valdymo.
Vibracijos ir garso slopinimo medžiagos
Automobilio garso sistemos kokybei didelės įtakos turi ir vibracijos bei garso slopinimo medžiagos, klijuojamos ant skardos. Yra įvairių tipų medžiagų: plonos, bituminės su aliuminio sluoksniu (pvz., 4mm storio) arba storesnės putų (foam) medžiagos (8-10mm). Plonesnės, bituminės medžiagos dažnai naudojamos ten, kur yra mažai vietos, pavyzdžiui, vidinėje durelių skardoje, kur tvirtinasi lango pakėlimo mechanizmas. Storesnės putų medžiagos gali būti naudojamos išorinėje durelių skardoje ar net bagažinėje (atsarginio rato vietoje), siekiant sumažinti rezonansą ir pagerinti garso atkūrimą. Nors putų medžiagos dažnai asocijuojamos su žemų dažnių garsiakalbių dėžėmis, jos gali būti efektyvios ir kitose automobilio dalyse.
Kaip įdiegti automobilio stiprintuvą savo automobilyje (žingsnis po žingsnio vadovas ir instrukcijos)

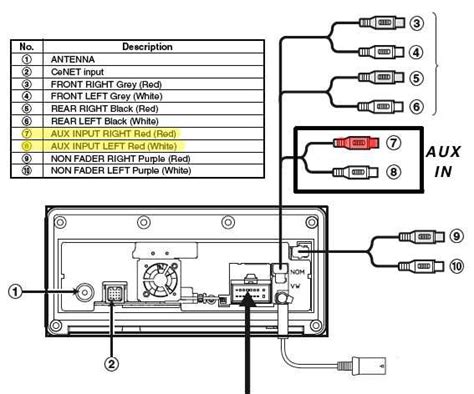

Jei automobilio magnetola neturi linijinių išėjimų (RCA), bet turi specialią jungtį, galima bandyti prisilituoti linijinius išėjimus pačiam. Svarbu žinoti, kurie kontaktai magnetolos jungtyje atitinka garso signalą. Tokiu atveju, reikės kruopščiai ieškoti informacijos apie konkretaus magnetolos modelio (pvz., Clarion DXZ 778) jungties schemas.
Naudojant stiprintuvą, kuris jungiamas tiesiai prie automagnetolos galinio stiprintuvo išėjimo, gali kilti problemų. Tokiu atveju stiprintuvo įėjimas gauna per stiprų signalą, kuris gali sugadinti automagnetolos galinį stiprintuvą. Tam, kad to išvengti, yra skirti grotuvo LINIJINIAI išėjimai, kurie yra PRIEŠ galinį stiprintuvą. Jei linijiniai išėjimai neveikia arba signalas per silpnas, gali tekti naudoti papildomą pirminį stiprintuvą arba pasirinkti kitokią pajungimo schemą.
