Šiuolaikinės automatikos ir mechaninio judėjimo srityje linijinė pavara atlieka pagrindinį vaidmenį paverčiant judesį į veikiamą linijinę jėgą. Šiame išsamiame linijinių pavarų vadove nagrinėjama viskas - nuo pagrindinių jų funkcijų iki taikomųjų programų, tipų, komponentų ir privalumų.
Pagrindai: kas yra linijinė pavara?
Linijinė pavara yra įtaisas, kuris energiją, paprastai elektrinę, hidraulinę arba pneumatinę, paverčia tiesia linija. Skirtingai nuo sukamųjų pavarų, kurios juda sukamaisiais judesiais, linijinės pavaros sukuria tikslius, stūmimo ir traukimo judesius. Šie įrenginiai yra būtini scenarijuose, kai reikalingas kontroliuojamas linijinis judėjimas, pavyzdžiui, robotikoje, pramoninėse mašinose, medicinos prietaisuose ir namų automatikos sistemose.
Kaip veikia linijinė pavara?
Darbo principas a tiesinė pavara yra pagrįsta sukimosi judesio pavertimu tiesiniu poslinkiu. Kai kurios pagrindinės sudedamosios dalys yra:
- Variklis: Paprastai elektrinis arba servo variklis sukuria sukimosi jėgą.
- Sraigtinis mechanizmas: apima švino varžtus arba rutulinius varžtus, kurie sukimosi judesius paverčia linijiniu.
- Veržlė: pritvirtinta prie varžto, ji juda išilgai sriegio, kad suktų pavaros veleną.
- Korpusas: apsaugo vidines dalis ir užtikrina konstrukcijos vientisumą.
- Ribiniai jungikliai arba jutikliai: nustatykite eigos galinį tašką, kad išvengtumėte per didelio ištempimo ar susidūrimo.
- Valdiklis: leidžia tiksliai valdyti greitį, padėtį ir kryptį.
Kiekvienas metodas turi aiškių pranašumų ir yra parenkamas atsižvelgiant į programos jėgos, greičio ir tikslumo reikalavimus.

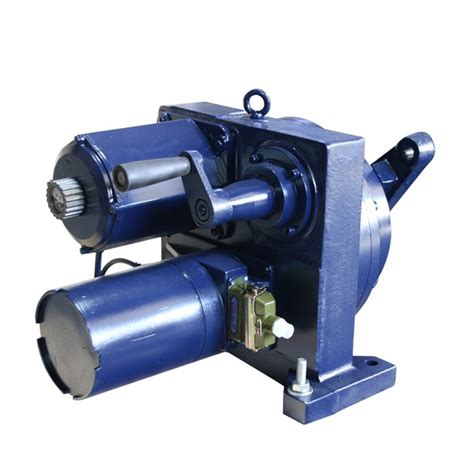

Tipai
Yra trys pagrindiniai linijinių pavarų tipai:
- Elektrinės linijinės pavaros: naudokite elektrinį variklį, kuris varo varžtą (švininį sraigtą arba rutulinį varžtą), kuris savo ruožtu judina veleną linijine kryptimi. Tai yra dažniausiai naudojami tipai dėl švaraus veikimo, tikslaus valdymo ir lengvo integravimo. Jie idealiai tinka tais atvejais, kai reikia mažos ar vidutinės jėgos ir didelio tikslumo.
- Hidraulinės tiesinės pavaros: naudokite nesuspaudžiamą skystį, pumpuojamą į cilindrą, kad sukurtumėte judėjimą. Hidraulinės pavaros yra skirtos didelėms apkrovoms. Jie veikia naudojant suspaustą skystį, užtikrinantį didelę galią ir ilgaamžiškumą ekstremaliomis sąlygomis.
- Pneumatinės linijinės pavaros:veikia suslėgtu oru, kad kameroje būtų sukurtas judėjimas. Šios linijinės pavaros priklauso nuo suspausto oro ir yra naudojamos lengvose, greitai judančiose srityse. Jie mėgstami dėl savo greičio, paprastumo ir ekonomiškumo.
Kaip pasirinkti tinkamą linijinę pavarą?
Renkantis tinkamą linijinę pavarą, svarbu atsižvelgti į kelis veiksnius:
- Apkrovos reikalavimai: nustatykite jėgą, reikalingą darbui.
- Greitis ir eigos ilgis: įvertinkite norimą kelionės atstumą ir veikimo greitį.
- Maitinimo šaltinis: pasirinkite elektrinį, hidraulinį arba pneumatinį, atsižvelgdami į prieinamumą ir apribojimus.
- Aplinkos sąlygos: įvertinkite tokius veiksnius kaip temperatūra, drėgmė ir cheminių medžiagų ar šiukšlių poveikis.
- Darbo ciklas: supraskite, kaip dažnai veiks pavara, kad būtų išvengta perkaitimo ar susidėvėjimo.
- Tikslumas ir pakartojamumas: labai svarbus robotų ir medicinos reikmėms.
- Pritaikymas: Galima rinktis iš kelių konfigūracijų, kad atitiktų konkrečius poreikius.
Privalumai
Linijinės pavaros suteikia daugybę privalumų:
- Sumažintas triukšmas ir vibracija: tai ypač pasakytina apie elektrines pavaras.
- Kompaktiškas dizainas: tinka ribotos erdvės įrengimams.
- Paruošta automatizuoti: sklandžiai integruojama su šiuolaikinėmis valdymo sistemomis, tokiomis kaip PLC ir IoT įrenginiai.
Taikomosios programos
Linijinės pavaros naudojamos įvairiose pramonės šakose ir kasdieniame gyvenime:

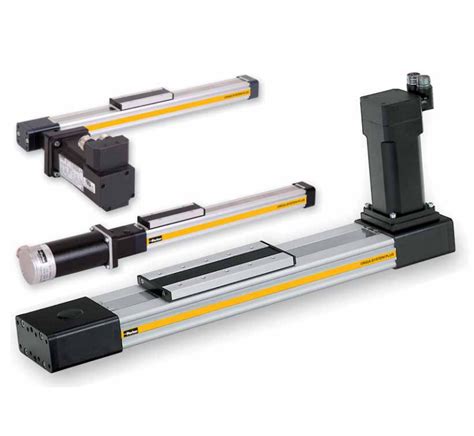

- Pramoninė automatika: Linijinės pavaros vaidina labai svarbų vaidmenį surinkimo linijose, pakuojant ir gaminant stakles, didindamos našumą ir sumažindamos rankų darbą.
- Medicinos prietaisai: Tokiuose įrenginiuose kaip pacientų liftai, ligoninių lovos ir vaizdo gavimo sistemos pavaros užtikrina sklandų, kontroliuojamą pacientų ir operatorių judėjimą.
- Namų automatika: Nuo stovinčių stalų ir išmaniųjų langų iki televizoriaus keltuvų - linijinės pavaros įneša automatizavimo į kasdienę aplinką, padidindamos patogumą ir prieinamumą.
- Atstojamoji energetika: Saulės sekimo sistemos priklauso nuo linijinių pavarų, kurios reguliuoja saulės kolektorių plokštes link saulės, maksimaliai padidindamos energijos surinkimą ir efektyvumą.
- Transportas: Naudojami sėdynių reguliavime, droselio valdikliuose ir važiuoklės sistemose, pavaros užtikrina transportavimo tikslumą, patikimumą ir saugumą.
Ateities tendencijos
Tobulėjant technologijoms, tobulėja ir pavaros:
- Integracija su AI ir IoT: išmanesnis valdymas ir nuspėjama priežiūra.
- Miniatiūrizavimas: kompaktiškų mikromechaninių sistemų pavarų kūrimas.
- Tvarios medžiagos: ekologiškų, patvarių komponentų naudojimas.
- Padidintas efektyvumas: sumažinamas energijos suvartojimas ir maksimaliai padidinama galia.
Priežiūra
Norint užtikrinti ilgalaikį ir patikimą veikimą, būtina reguliariai atlikti priežiūrą:
- Reguliarus tepimas: užtikrina sklandų judančių dalių veikimą.
- Patikrinkite, ar nėra nusidėvėjimo: periodiškai tikrinkite, ar nėra mechaninio nuovargio požymių.
- Švara: Saugokite pavaras nuo dulkių, nešvarumų ir korozinių elementų.
- Patikrinkite jungtis: apsaugokite elektros arba skysčių jungtis, kad išvengtumėte gedimų.
- Programinės aparatinės įrangos atnaujinimai: išmaniosioms pavaroms palaikykite atnaujintą programinę įrangą, kad būtų galima optimaliai valdyti.
Linijinės pavaros su žingsniniais varikliais
Žingsninių variklių sintezė ir linear actuator s sukėlė automatizavimo revoliuciją, leidžiančią išskirtinai tiksliai valdyti linijinį judesį įvairiose programose, pradedant 3D spausdintuvais ir baigiant CNC staklėmis ir medicinos prietaisais. Šiame vadove išsamiai apžvelgiamas tiesinės pavaros žingsninis variklis, jo veikimo principas, konstrukcijos komponentai, programos ir pranašumai - viskas, ką reikia žinoti, kad išnaudotumėte jo potencialą.

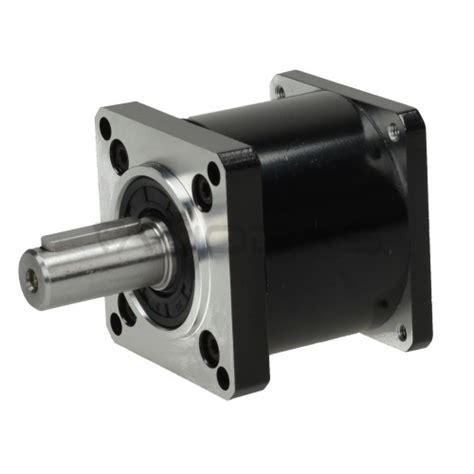

Kas yra tiesinės pavaros žingsninis variklis?
Linijinė pavara Žingsninis variklis yra hibridinis įtaisas, sujungiantis valdomą žingsninio variklio judesį su tiesiniu linijinės pavaros judėjimu. Vietoj išėjimo veleno sukimosi, žingsninio variklio sukimasis paverčiamas tiksliu laipsnišku linijiniu poslinkiu naudojant integruotą mechaninę pavarą, dažniausiai švininį sraigtą arba rutulinį varžtą. Šis derinys leidžia sistemai judėti apibrėžtais, programuojamais žingsniais, todėl ji idealiai tinka užduotims, kurioms reikia tikslumo, pakartojamumo ir puikios skiriamosios gebos.
Kaip veikia žingsninio variklio linijinė pavara?
Šis variklis padalija visą sukimąsi į atskirus žingsnius (paprastai 1,8° arba 0,9° kiekvienam žingsniui). Kai maitinamas ir valdomas, jis sukasi tiksliais žingsniais. Pritvirtintas tiesiai prie rotoriaus, variklio sukimasis paverčiamas tiesiniu judesiu, sukantis srieginę veržlę išilgai varžto veleno. Kiekvienas variklio žingsnis lemia nuspėjamą, fiksuotą linijinio poslinkio dydį. Ši atvirojo ciklo valdymo sistema pašalina kodavimo įrenginių poreikį daugelyje programų, supaprastina dizainą ir sumažina išlaidas.
Pagrindiniai komponentai:
- Žingsninis variklis: paprastai NEMA 17, NEMA 23 arba didesnis, atsižvelgiant į reikalingą sukimo momentą ir skiriamąją gebą.
- Švino sraigtas / rutulinis varžtas: paverčia sukimosi judesį į linijinį judėjimą.
- Veržlė nuo atšokimo: sumažina laisvumą ir padidina tikslumą.
- Kreipiamoji velenas arba korpusas: užtikrina stabilumą ir konstrukcijos vientisumą.
- Eigos pabaigos jungikliai arba jutikliai: pasirenkami saugos ir padėties grįžtamojo ryšio komponentai.
Pagrindinės specifikacijos:
- Žingsnio kampas: nustato žingsnių skaičių per apsisukimą (pvz., 200 žingsnių/aps. 1,8°).
- Švino sraigto žingsnis: nurodo, kiek linijinio judėjimo vyksta per apsisukimą (pvz., 1 mm, 2 mm).
- Laikymo sukimo momentas: Įtakoja apkrovą ir galimybę išlaikyti padėtį be maitinimo.
- Kelionės ilgis: apibrėžia eigą arba didžiausią tiesinį atstumą, kurį pavara gali judėti.
- Skiriamoji geba: gaunama iš žingsnio kampo ir varžto žingsnio (pvz., 0,005 mm/žingsnis).
Privalumai:
- Išskirtinis tikslumas: mikronų lygio tikslumas, tinkantis subtilioms ir sudėtingoms užduotims.
- Pasikartojantis judesys: kiekvienas paleidimas yra nuoseklus, patikimas ir programuojamas.
- Kompaktiškas dizainas: Integruotas dizainas sumažina sistemos plotą.
- Nereikia atsiliepimų (atviroji kilpa): sumažina sistemos sudėtingumą ir išlaidas.
- Lengvas valdymas: Suderinamas su standartinėmis stepper tvarkyklėmis ir valdikliais.
- Maža priežiūra: mažiau komponentų, jokių šepečių ar skysčių.
Taikomosios programos:

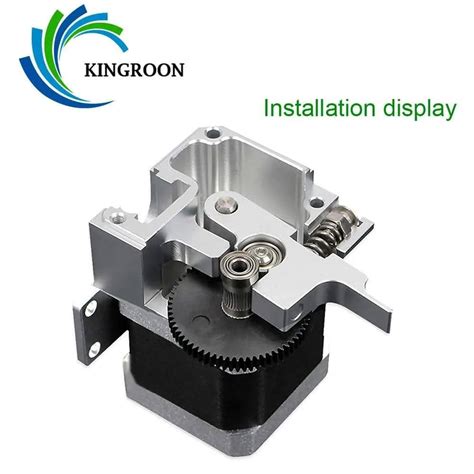

- 3D spausdintuvai: linijinis žingsninis Pavara maitina X, Y ir Z ašis FDM 3D spausdintuvuose, užtikrindama tikslų sluoksnių nusodinimą ir judėjimo valdymą.
- CNC staklės: Naudojami įrankio kelio valdymui ir medžiagų tvarkymui, užtikrina matmenų tikslumą ir paviršiaus kokybę atliekant pjovimo ir graviravimo darbus.
- Robotika: Nuo robotizuotų rankų iki automatinių paėmimo ir padėjimo sistemų - šios pavaros siūlo tikslią padėtį ir pasikartojančius judesius.
- Medicinos prietaisai: Tokiose programose kaip automatiniai švirkštų siurbliai, laboratoriniai analizatoriai ir padėties nustatymo lentelės užtikrina švarų, tikslų ir tylų veikimą.
- Optika ir moksliniai prietaisai: Naudojamas kalibravimo sistemose, antenos padėties nustatymo ir modeliavimo įrangoje, kur būtina didelė skiriamoji geba ir žema vibracija.
Uždaro ciklo žingsninės sistemos
Dauguma linijinis žingsninis Pavaros veikia atvirojo ciklo režimu, tačiau programoms, kurioms reikalingas grįžtamasis ryšys arba didesnis patikimumas, yra uždaro ciklo žingsninių sistemų. Uždarojo ciklo sistemos užtikrina didesnį sukimo momentą esant greičiui, automatinį klaidų taisymą ir geresnes šilumines charakteristikas.
Kaip pasirinkti žingsninę linijinę pavarą?
- Naudojimo tipas: ar jis skirtas tiksliam dozavimui ar greitam medžiagų tvarkymui?
- Apkrova ir jėga: ar jis nešios ar stums sunkius komponentus?
- Greičio reikalavimai: greitesniam judėjimui gali prireikti kitokio krumpliaračio arba varžto žingsnio.
- Eigos ilgis: kiek toli pavara turi judėti?
- Montavimo aplinka: Dulkės, temperatūra ir vibracija gali turėti įtakos veikimui.
Optimizavimas ir priežiūra
- Naudokite aukštos kokybės tvarkyklę, suderinamą su variklio srove ir įtampa.
- Norėdami sumažinti rezonansą, įdėkite slopinimo arba antivibracinius laikiklius.
- Užprogramuokite greitėjimo ir lėtėjimo rampas, kad išvengtumėte strigimo.
- Kalibruokite naudodami ribinius jungiklius arba namų jutiklius, kad būtų galima pakartoti.
- Užtikrinkite tinkamą švino varžto sutepimą, kad sklandžiai veiktų.
Naujausios tendencijos
- Integruotos išmaniosios tvarkyklės: Integruota elektronika su Bluetooth arba CANbus jungtimi.
- Miniatiūriniai formos faktoriai: kompaktiškiems įrenginiams ir mikrorobotikai.
- AI integravimas: nuspėjamas valdymas, skirtas reguliuoti realiuoju laiku.
- Ekologiškos medžiagos: tvarūs komponentai ekologiškoms reikmėms.
Linijinė pavara Stepper Motor yra galingas, tikslus ir kompaktiškas sprendimas įvairiems automatizavimo poreikiams. Dėl galimybės tiksliai nustatyti linijinę padėtį, kartu su paprastu valdymu ir minimalia priežiūra, jis yra idealus pasirinkimas įvairiose pramonės šakose. Nesvarbu, ar kuriate pažangią robotiką, ar optimizuojate gamybos procesą, ši technologija užtikrina našumą, patikimumą ir mastelį.
Linijinės pavaros ir elektriniai cilindrai: kokybė ir patikimumas

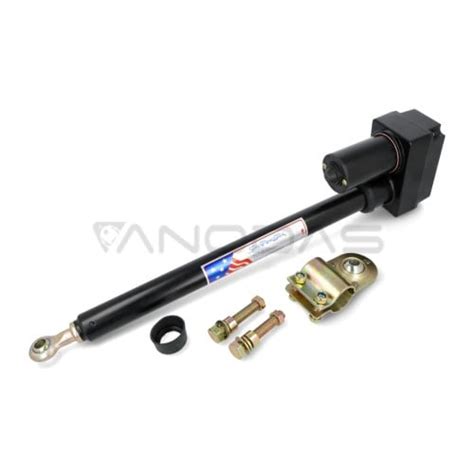

Linijinės pavaros ir elektriniai cilindrai yra būtini komponentai, naudojami daugelyje pramonės šakų ir kasdieniame gyvenime. Šie produktai, pagaminti iš aukštos kokybės nerūdijančio metalo, pasižymi ilgaamžiškumu ir patikimumu.
Aukščiausios klasės medžiagos
Nerūdijančio metalo konstrukcija užtikrina ne tik estetinį vaizdą, bet ir ilgaamžiškumą. Šios linijinės pavaros ir elektriniai cilindrai yra atsparūs korozijai, todėl puikiai tinka tiek vidaus, tiek lauko sąlygoms. Be to, šie produktai lengvai prisitaiko prie skirtingų darbo sąlygų, todėl galite būti tikri, kad jie tarnaus ilgai ir patikimai.
Naudojimo galimybės
Linijinės pavaros ir elektriniai cilindrai turi plačias pritaikymo galimybes. Jie yra idealūs ūkio mašinoms, automobilių bagažinėms atidaryti ir net valčių mechanizmams. Dėka savo universalumo, galite juos naudoti įvairiose pramonės šakose, pavyzdžiui, automatikos, statybos, žemės ūkio ir kt.
Konkurencingos kainos ir greitas pristatymas
Pasirinkdami linijines pavaras ir elektrinius cilindrus Anodas.lt, gausite ne tik aukščiausios kokybės produktus, bet ir konkurencingas kainas. Mūsų tikslas - užtikrinti, kad kiekvienas klientas gautų geriausią vertę už savo pinigus. Be to, siūlome greitą pristatymą, kad galėtumėte kuo greičiau pradėti naudotis naujais įrankiais.
Profesionalus aptarnavimas
Mes, Anodas.lt, žinome, kaip svarbu gauti profesionalų ir draugišką aptarnavimą. Mūsų komanda yra pasiruošusi padėti jums pasirinkti tinkamiausią sprendimą pagal jūsų poreikius. Jei turite klausimų arba reikia konsultacijos, nedvejodami kreipkitės į mus - mes visada pasiruošę jums padėti!
Linijinės pavaros ir elektriniai cilindrai yra neatsiejama modernių technologijų dalis. Pasirinkite Anodas.lt ir mėgaukitės aukščiausios kokybės produktų privalumais, konkurencingomis kainomis, greitu pristatymu ir profesionaliu aptarnavimu.
Thomson Electrak® elektrinių linijinių pavarų istorija prasideda JAV (Marengo, IL) prieš 40 metų, kai buvo išrastos rutulinės sraigtinės pavaros. Pirmųjų pavarų karta buvo plačiai pradėta naudoti sodo traktorių ir žemės ūkio mašinų pagalbinių operacijų valdymui. Thomson pavaras lengva montuoti ir valdyti, jų nereikia papildomai prižiūrėti, pro jas neišteka hidraulinis skystis, o taip pat jas lengva integruoti į automatizuotą procesą. Mūsų pristatomos pavaros yra paženklintos CE ženklu. Visos pavaros yra testuojamos ir iš gamyklos išvažiuoja su kokybės sertifikatu. Jums galime pasiūlyti įvairiomis pagal RAL spalvų sistemą nudažytas pavaras, platų tvritinimo elementų ir priedų pasirinkimą.
