Elektros instaliacijos laidų spalvos yra standartizuota sistema, naudojama elektros instaliacijoje, siekiant nurodyti laidų paskirtis ir įtampas. Ši sistema yra gyvybiškai svarbi užtikrinant saugumą, efektyvumą ir atitiktį teisiniams reikalavimams.
Spalvų Kodų Svarba
Spalvos leidžia elektrikams ir technikams lengvai atpažinti, kurie laidai yra „karšti“, neutralūs ar įžeminti, sumažinant elektros smūgio riziką. Jei kyla elektros problemų, spalvomis pažymėti laidai leidžia techninės priežiūros darbuotojams greitai nustatyti ir išspręsti problemas. Daugelyje šalių yra reglamentai, reikalaujantys specifinių elektros laidų spalvų kodų gyvenamuosiuose ir komerciniuose pastatuose. Naudojant standartizuotus spalvų kodus, elektrikai ir rangovai dirbdami kartu gali lengvai suprasti sistemos struktūrą. Intuityvus spalvų kodavimas sumažina klaidų tikimybę atliekant elektros darbus. Kadangi daugelis šalių laikosi panašių spalvų kodų, elektrikams lengviau dirbti tarptautiniu mastu arba tvarkant importuotą įrangą. Spalvų kodai padeda naujiems technikams intuityviai suprasti elektros sistemas ir sumažina mokymosi laiką.
Pagrindinės Laidų Spalvos Ir Jų Paskirtis
Elektros instaliacijoje naudojamos įvairios spalvos, kurių kiekviena turi savo paskirtį:
- Juodi laidai: Paprastai naudojami kaip „karšti“ arba aktyvūs laidai elektros grandinėse. Jie perneša elektros srovę nuo energijos šaltinio iki prietaiso ar apkrovos.
- Raudoni laidai: Taip pat nurodo „karštus“ arba aktyvius laidus elektros sistemose. Jie dažnai naudojami, kai reikia kelių grandinių ar jungiklių.
- Balti arba pilki laidai: Dažniausiai naudojami kaip neutralūs laidai. Jie užbaigia grandinę ir perneša grįžtamąją srovę nuo apkrovos atgal į energijos šaltinį.
- Vario laidai: Naudojami įžeminimui elektros sistemose. Jie užtikrina saugų kelią elektros srovei nutekėti gedimo ar elektros impulso atveju.
- Mėlyni ir geltoni laidai: Paprastai naudojami žemos įtampos pritaikymuose. Mėlyni laidai dažnai naudojami apšvietimo valdymo sistemose, pvz., naudojant šviesos reguliatorius.
- Žaliai geltona: Įžeminimo laidas.

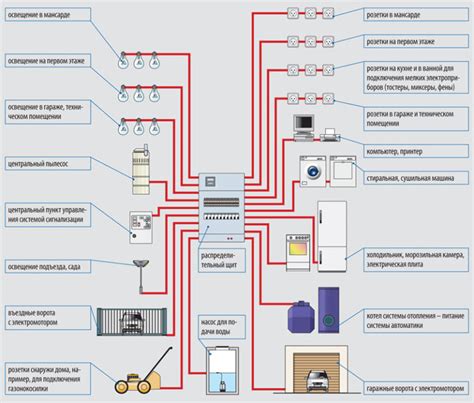

Trijų Fazių Elektros Sistemos
Trijų fazių elektros sistemos, dažnai naudojamos didelėse komercinėse ir pramoninėse patalpose, reikalauja teisingo laidų identifikavimo siekiant išlaikyti sistemos vientisumą, saugumą ir funkcionalumą. Standartiniai spalviniai kodai padeda identifikuoti skirtingas fazes ir užtikrinti teisingą jų sujungimą.
- 1 fazė - Juoda: Ši spalva reiškia pirmą fazę, naudojamą srovės pernešimui.
- 2 fazė - Raudona: Antrą fazę, kuri taip pat yra aktyvi, dažniausiai žymi raudona spalva.
- 3 fazė - Mėlyna: Trečią fazę žymi mėlyna spalva.
- Neutralus - Baltas arba pilkas: Trijų fazių sistemose neutralus laidas veikia kaip grįžtamojo srovės kelias ir paprastai yra baltos arba pilkos spalvos.
- Įžeminimas - Žalias, žalias su geltona juostele arba varinis: Įžeminimo laidai bet kurioje elektros sistemoje, įskaitant trijų fazių sistemas, yra itin svarbūs saugumui. Jie apsaugo nuo elektros smūgio, suteikdami kelią elektros srovei į žemę.
Kintamoji Srovė (AC) Ir Nuolatinė Srovė (DC)
Suprasti skirtumus tarp kintamosios srovės (AC) ir nuolatinės srovės (DC) yra svarbu kiekvienam, kuris dirba su elektros sistemomis ar jas studijuoja.
- Kintamoji srovė (AC): Elektros srovės tipas, kurį tiekia elektrinės ir kuris naudojamas daugumoje namų ūkių bei komerciniuose pastatuose. AC srovės elektrinio krūvio srautas periodiškai keičia kryptį, todėl ši srovė efektyvi pernešant elektrą dideliais atstumais.
- Nuolatinė srovė (DC): Elektros srovė, tekanti tik viena kryptimi. Ją generuoja tokie šaltiniai kaip baterijos, saulės moduliai ir termoporos.

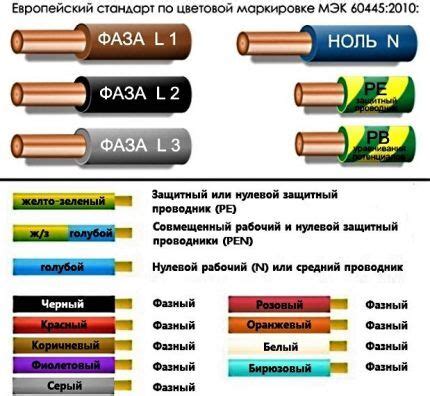

Tarptautiniai Standartai
Suprasti įvairių šalių elektros laidų spalvų kodų standartus yra būtina elektrikai, inžinieriams ir saugos inspektoriams, dirbantiems tarptautiniuose projektuose arba su užsienyje pagaminta įranga.
- Tarptautinė Elektrotechnikos Komisija (IEC): Nustato elektros laidų spalvų kodų standartus, naudojamus daugelyje Europos šalių ir kitose valstybėse, kurios laikosi IEC standartų.
- Kanados Elektros Kodeksas (CEC): Nustato elektros laidų instaliacijos standartus Kanadoje.

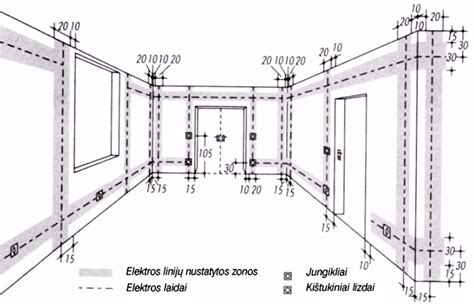

Instaliaciniai Kabeliai
Vykdant bet kokį elektros instaliacijos projektą, nesvarbu, ar klojate pamatus naujam pastatui, modernizuojate seną statinį, ar tiesiog atliekate keletą elektros sistemos atnaujinimų, labai svarbu pasirinkti tinkamus instaliacinius kabelius. Instaliaciniai kabeliai užtikrina sklandų įvairių prietaisų maitinimą, padeda apšviesti erdves ir, svarbiausia, užtikrina elektros infrastruktūros saugumą bei efektyvumą.
Pagrindinės instaliacinių kabelių rūšys:
- Aliumininiai kabeliai
- Variniai kabeliai
- Behalogeniai kabeliai
| Kabelio tipas | Privalumai | Trūkumai | Pritaikymas |
|---|---|---|---|
| Aliumininiai | Lengvi, ekonomiški | Mažesnis laidumas, oksiduojasi | Elektros tinklai, oro linijos |
| Variniai | Puikus laidumas, lankstūs | Brangesni | Gyvenamieji ir komerciniai pastatai |
| Behalogeniai | Sumažina gaisro pavojų, neišskiria nuodingų dujų | - | Visuomeninės paskirties pastatai, ligoninės, oro uostai |
Informacija, pateikta ant instaliacinių laidų, suteikia svarbios informacijos apie jų specifikacijas ir numatytą naudojimą.
Automobilio magnetolos prijungimas
Automobilio magnetolos prijungimas gali atrodyti sudėtingas procesas, tačiau su tinkama informacija ir įrankiais, tai gali būti atlikta savarankiškai. Ši instrukcija skirta tiek pradedantiesiems, tiek patyrusiems automobilių entuziastams, norintiems atnaujinti savo garso sistemą arba pakeisti seną magnetolą nauja.
Prieš pradedant: būtini įrankiai ir atsargumo priemonės
Prieš pradedant bet kokius darbus su automobilio elektros sistema, būtina pasirūpinti saugumu ir tinkamais įrankiais. Tai padės išvengti galimų elektros smūgių, automobilio elektros sistemos pažeidimų ir užtikrins kokybišką rezultatą.
- Atsuktuvoji: Reikės įvairių dydžių ir tipų atsuktuvų (plokščio ir kryžminio) tinkamų automobilio varžtams.
- Laidų nuėmiklis/replės: Šis įrankis skirtas nuimti izoliaciją nuo laidų nepažeidžiant pačio laido.
- Laidų sujungimo įrankiai: Gali prireikti replių, skirtų suspausti laidų jungtis, arba lituoklio ir alavo, jei pasirinksite litavimo būdą.
- Izoliacinė juosta: Būtina laidų izoliavimui po sujungimo. Geriausia naudoti specialią automobilinę izoliacinę juostą, kuri atsparesnė temperatūros pokyčiams.
- Multimetras (testeris): Naudingas įrankis patikrinti, ar laiduose yra įtampa ir nustatyti teisingą poliškumą.
- Magnetolos išėmimo raktai (jei reikalingi): Kai kurioms magnetoloms išimti reikia specialių raktų. Jie dažnai būna komplekte su nauja magnetola.
- Nauja magnetola ir laidų adapteris (jei reikia): Įsitikinkite, kad nauja magnetola tinka jūsų automobiliui. Dažnai reikalingas specialus adapteris, kad prijungtumėte magnetolą prie automobilio laidų.
Saugos priemonės:
Prieš pradedant darbus, atjunkite neigiamą akumuliatoriaus gnybtą. Tai padės išvengti trumpojo jungimo ir elektros smūgio.
Žingsnis po žingsnio instrukcija
-
Akumuliatoriaus atjungimas
Pirmiausia, atjunkite neigiamą (-) akumuliatoriaus gnybtą. Tai svarbu norint išvengti elektros smūgio ir apsaugoti automobilio elektros sistemą nuo pažeidimų. Raskite akumuliatorių (dažniausiai po kapotu arba bagažinėje) ir atsukite neigiamo gnybto veržlę. Atsargiai nuimkite gnybtą ir atitraukite jį nuo akumuliatoriaus. Įsitikinkite, kad gnybtas neliestų akumuliatoriaus, kad neatsirastų trumpasis jungimas.
-
Senos magnetolos išėmimas
Priklausomai nuo automobilio modelio ir magnetolos tipo, išėmimo būdas gali skirtis. Kai kurioms magnetoloms reikia specialių išėmimo raktų, kurie įstatomi į specialias angas magnetolos priekyje. Kitos magnetolos gali būti pritvirtintos varžtais, kuriuos reikia atsukti. Jei naudojate raktus, įstatykite juos į angas ir švelniai patraukite magnetolą į priekį. Jei magnetola pritvirtinta varžtais, atsukite juos ir atsargiai išimkite magnetolą.
-
Laidų atjungimas
Atsargiai atjunkite visus laidus nuo senos magnetolos. Paprastai tai yra maitinimo, garsiakalbių ir antenos laidai. Atjunkite laidų jungtis spausdami fiksatorius, jei tokie yra. Jei laidai prijungti tiesiogiai, atsukite juos. Būkite atsargūs, kad nepažeistumėte laidų ar jungčių.
-
Laidų identifikavimas
Svarbu identifikuoti visus laidus, kad teisingai prijungtumėte naują magnetolą. Paprastai, automobiliuose naudojamos standartinės laidų spalvos, bet visada geriau patikrinti automobilio elektros schemą arba naudoti multimetrą. Pagrindiniai laidai yra: Maitinimo laidas (paprastai raudonas arba geltonas): Šis laidas tiekia maitinimą magnetolai. Įžeminimo laidas (paprastai juodas): Šis laidas jungiasi prie automobilio kėbulo ir užtikrina įžeminimą. Įjungimo laidas (paprastai oranžinis arba mėlynas): Šis laidas įjungia magnetolą, kai įjungiamas degimas. Garsiakalbių laidai (įvairių spalvų): Šie laidai jungiasi prie garsiakalbių. Kiekvienas garsiakalbis turi du laidus - teigiamą (+) ir neigiamą (-). Antenos laidas: Šis laidas jungiasi prie automobilio antenos.
Jei turite abejonių dėl laidų identifikavimo, naudokite multimetrą. Nustatykite multimetrą į įtampos matavimo režimą ir patikrinkite, ar laiduose yra įtampa, kai įjungtas degimas. Taip pat galite naudoti multimetrą, kad patikrintumėte laidų tęstinumą (ar laidas nėra nutrūkęs).
-
Adapterio prijungimas (jei reikia)
Daugeliui naujų magnetolų reikalingas adapteris, kad jas būtų galima prijungti prie automobilio laidų. Adapteris palengvina pajungimą ir leidžia išvengti laidų karpymo. Prijunkite adapterį prie automobilio laidų pagal adapterio instrukcijas. Įsitikinkite, kad visi laidai yra tvirtai sujungti.
-
Naujos magnetolos prijungimas
Prijunkite laidus nuo adapterio (arba tiesiogiai, jei nenaudojate adapterio) prie naujos magnetolos. Atidžiai sekite magnetolos instrukcijas ir įsitikinkite, kad visi laidai yra prijungti teisingai. Ypač svarbu teisingai prijungti maitinimo, įžeminimo ir garsiakalbių laidus. Netinkamai prijungti garsiakalbių laidai gali sugadinti magnetolą arba garsiakalbius.
-
Laidų izoliavimas
Po to, kai visi laidai prijungti, kruopščiai izoliuokite visas jungtis izoliacine juosta. Tai padės išvengti trumpojo jungimo ir užtikrins patikimą jungtį. Įsitikinkite, kad izoliacinė juosta tvirtai apvyniota aplink kiekvieną jungtį.
-
Magnetolos įdėjimas
Atsargiai įdėkite naują magnetolą į jos vietą. Jei naudojote specialius išėmimo raktus, įsitikinkite, kad jie atjungti prieš įdedant magnetolą. Jei magnetola pritvirtinta varžtais, priveržkite juos. Įsitikinkite, kad magnetola tvirtai pritvirtinta ir nekliba.
-
Akumuliatoriaus prijungimas
Prijunkite neigiamą (-) akumuliatoriaus gnybtą atgal prie akumuliatoriaus. Priveržkite gnybto veržlę. Įsitikinkite, kad gnybtas tvirtai pritvirtintas prie akumuliatoriaus.
-
Testavimas
Įjunkite degimą ir patikrinkite, ar magnetola veikia. Patikrinkite, ar veikia radijas, CD grotuvas (jei yra), USB jungtis ir visi garsiakalbiai. Jei kažkas neveikia, patikrinkite laidų jungtis ir įsitikinkite, kad viskas prijungta teisingai. Taip pat patikrinkite automobilio saugiklius, nes galėjo perdegti saugiklis.
Kaip įrengti automobilio stereo sistemą (vieną ir du DIN) | Automobilio garso sistemos pagrindai
Dažniausiai pasitaikančios problemos ir jų sprendimai
- Magnetola neįsijungia: Patikrinkite maitinimo laidus, įžeminimo laidą ir saugiklius.
- Nėra garso: Patikrinkite garsiakalbių laidus ir įsitikinkite, kad jie prijungti teisingai. Taip pat patikrinkite magnetolos garso nustatymus.
- Radijas neveikia: Patikrinkite antenos laidą.
- Magnetola išsijungia: Patikrinkite maitinimo laidus ir įžeminimo laidą. Gali būti, kad magnetolai trūksta maitinimo.
Papildomi patarimai ir gudrybės
- Prieš pradedant darbus, perskaitykite automobilio ir magnetolos instrukcijas.
- Jei nesate tikri dėl savo gebėjimų, geriau kreiptis į profesionalą.
- Naudokite tik kokybiškus įrankius ir medžiagas.
- Būkite atsargūs ir atidūs.
Automagnetolos pajungimas namuose: ar tai įmanoma?
Forumo diskusijoje užsiminta apie automagnetolos pajungimą namuose. Tai yra įmanoma, tačiau reikalingas 12V maitinimo šaltinis. Paprastas 220V į 12V keitiklis gali būti nepakankamas, jei magnetola turi daug funkcijų (pvz., CD grotuvą, ekvalaizerį) ir naudoja daugiau energijos. Tokiu atveju reikalingas galingesnis maitinimo šaltinis.
Svarbu atkreipti dėmesį į maitinimo šaltinio amperų (A) skaičių. Magnetola gali reikalauti tam tikro amperažo, kad veiktų tinkamai. Jei maitinimo šaltinis yra per silpnas, magnetola gali išsijungti arba veikti netinkamai.
Taip pat reikia atsiminti, kad automagnetolos yra skirtos veikti automobilyje, todėl jų naudojimas namuose gali būti ne toks patogus. Pavyzdžiui, magnetola gali neturėti nuotolinio valdymo pultelio arba kitų funkcijų, kurios yra įprastos buitinėms garso sistemoms.

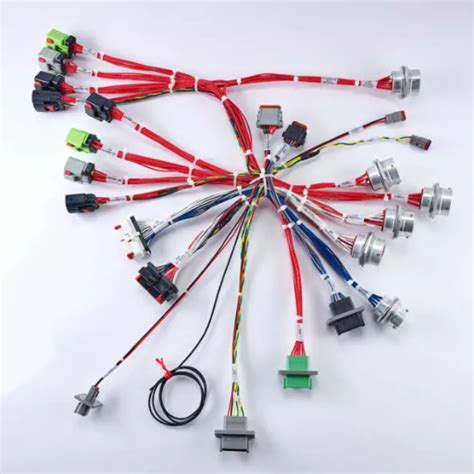

Laidų spalvų reikšmės automobiliuose
Šioje lentelėje pateikiamos dažniausiai pasitaikančios automagnetolų laidų spalvos ir jų reikšmės:
| Laido spalva | Reikšmė |
|---|---|
| Geltonas | Pastovus pliusas (atminčiai palaikyti) |
| Raudonas | Pliusas nuo raktelio (įjungus degimą) |
| Oranžinis | Apšvietimui (illumination) |
| Juodas | Minusas (įžeminimas) |
| Mėlynas | Automatinei antenai |
| Pilkas/Baltas | Garsiakalbiai (priklausomai nuo sistemos) |
Automobilių elektros instaliacijai būdinga tai, kad jos grandinės, kuriose yra teigiama įtampa, yra raudonos arba raudonų atspalvių (rausvos, oranžinės), o grandinės, prijungtos prie įžeminimo, yra juodos. Kiti laidai turi specifinę spalvą, kurią nustato automobilio gamintojas.
