„XBD-2238“ variklis yra labai patvarus ir patikimas, pasižymi ilgu eksploatavimo laiku, todėl tai puiki investicija didelės paklausos reikmėms, kurioms reikalingas patikimumas, ilgaamžiškumas ir didelis našumas.
Bešerdžiai nuolatinės srovės varikliai su tauriaisiais metalais, tokie kaip „XBD-2238“, siūlo kelis reikšmingus privalumus, užtikrinančius jų tinkamumą įvairioms pramonės reikmėms.
Pagrindiniai privalumai
- Puikus efektyvumas ir našumas: Tauriųjų metalų šepečių naudojimas užtikrina optimalų energijos perdavimą ir variklio veikimą.
- Tikslus ir sklandus veikimas: Šie varikliai pasižymi sumažintu triukšmo lygiu, užtikrinant sklandų ir precizišką veikimą.
- Kompaktiškas ir lengvas dizainas: Tai leidžia lengvai integruoti variklį į įvairias sistemas be papildomo svorio ar tūrio.
- Didelis sukimo momentas ir tikslus valdymas: Varikliai geba užtikrinti didelį sukimo momentą, kas yra būtina daugelyje pramoninių pritaikymų, ir leidžia tiksliai valdyti.
- Labai patvarus ir patikimas: Ilgas eksploatavimo laikas yra vienas iš pagrindinių privalumų, mažinantis priežiūros poreikį ir keitimo išlaidas.
- Pritaikomumas: Variklis gali būti pritaikytas pagal konkrečius klientų reikalavimus, užtikrinant didesnį universalumą ir lankstumą bet kurioje srityje.
- Papildomos funkcijos: Yra galimybė integruoti pavarų dėžę ir kodavimo įrenginį, leidžiančius pritaikyti variklio našumą skirtingoms pramonės reikmėms.
„XBD-2238“ variklio pritaikymas apima plačią sritį, įskaitant robotus, dronus, medicinos įrangą, automobilių pramonę, informacijos ir ryšių įrenginius, elektrinius įrankius, grožio įrangą, tikslius instrumentus ir karinę pramonę.
Techniniai parametrai
Variklio modelis: 2238
Šepetėlio medžiaga: tauriasis metalas

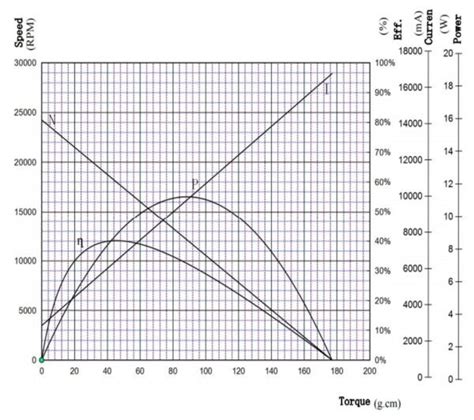

| Parametras | Nominaliu lygiu | Laisvas krovinys | Maksimaliu efektyvumu | Esant maksimaliai išėjimo galiai | Prie prekystalio |
|---|---|---|---|---|---|
| Nominali įtampa (V) | 6, 9, 12, 24, 36 | - | - | - | - |
| Nominalus greitis (aps./min.) | 10324, 7743, 7120, 7298, 9078 | 11600, 8700, 8000, 8200, 10200 | 10672, 8265, 7250, 7749, 9537 | 5800, 4350, 4000, 4100, 5100 | - |
| Nominali srovė (A) | 0.98, 1.08, 0.39, 0.43, 0.21 | 60, 28, 14, 12, 8 (mA) | 0.727, 0.507, 0.217, 0.220, 0.124 (A) | 4.2, 4.8, 1.7, 1.9, 1.0 (A) | 8.40, 9.60, 3.40, 3.80, 1.80 (A) |
| Nominalus sukimo momentas (mNm) | 4.50, 10.37, 5.31, 11.61, 6.61 | - | 3.3, 4.7, 2.9, 5.8, 3.9 (mNm) | 20.4, 47.1, 24.2, 52.8, 30.1 (mNm) | 40.9, 94.3, 48.3, 105.5, 60.1 (mNm) |
| Maksimalus efektyvumas (%) | 83.8, 89.5, 87.6, 89.1, 87.1 | - | - | - | - |
| Maksimali išėjimo galia (W) | - | - | 12.4, 21.5, 10.1, 22.7, 16.0 | - | - |
Variklio konstantos
| Konstanta | Reikšmė |
|---|---|
| Terminalo varža (Ω) | 0.71, 0.94, 3.53, 6.32, 20.0 |
| Terminalo induktyvumas (mH) | 0.022, 0.070, 0.130, 0.420, 0.900 |
| Sukimo momento konstanta (mNm/A) | 4.90, 9.85, 14.26, 27.86, 33.60 |
| Greičio konstanta (aps./min./V) | 1933.3, 966.7, 666.7, 341.7, 283.3 |
| Greičio / sukimo momento konstanta (aps./min./mNm) | 283.6, 92.3, 165.6, 77.7, 169.6 |
| Mechaninė laiko konstanta (ms) | 11.02, 4.95, 9.10, 3.96, 9.32 |
| Rotoriaus inercija (g·cm²) | 3.71, 5.13, 5.25, 4.87, 5.25 |
| Polių porų skaičius | 1 |
| Fazės numeris | - |
| Variklio svoris (g) | 68 |
| Tipinis triukšmo lygis (dB) | ≤45 |
Dažnai užduodami klausimai (DUK)
- Ar esate prekybos įmonė, ar gamintojas? Taip. Esame gamintojas, kuris specializuojasi bešerdžių nuolatinės srovės variklių gamyboje nuo 2011 m.
- Kaip kontroliuojate kokybę? Mūsų kokybės kontrolės komanda laikosi TQM (Total Quality Management) principų, kiekvienas žingsnis atitinka standartus.
- Koks jūsų minimalus užsakymo kiekis? Paprastai MOQ = 100 vnt. Tačiau priimamos mažos partijos, kurių kiekis 3-5 vnt.
- Kaip dėl pavyzdžių užsakymo? Pavyzdys jums prieinamas. Dėl išsamesnės informacijos susisiekite su mumis. Kai tik nuskaičiuosime mokestį už pavyzdį, nesijaudinkite, jis bus grąžintas, kai pateiksite masinį užsakymą.
- Kaip užsisakyti? Atsiųskite mums užklausą → gaukite mūsų pasiūlymą → derėkitės dėl detalių → patvirtinkite pavyzdį → pasirašykite sutartį / užstatą → masinę gamybą → paruoškite krovinį → likutis / pristatymas → tolesnis bendradarbiavimas.
- Kiek laiko trunka pristatymas? Pristatymo laikas priklauso nuo užsakyto kiekio. Paprastai tai trunka 30-45 kalendorines dienas.
- Kaip sumokėti pinigus? Priimame išankstinį T/T apmokėjimą. Taip pat turime skirtingas banko sąskaitas pinigams gauti, pvz., JAV dolerius arba RMB ir kt.
- Kaip patvirtinti mokėjimą? Priimame mokėjimus T/T, PayPal, taip pat gali būti priimti ir kiti mokėjimo būdai. Prieš mokėdami kitais mokėjimo būdais, susisiekite su mumis. Taip pat galimas 30-50 % užstatas, likusi suma turi būti sumokėta prieš išsiunčiant prekes.
Šerdies neturinčio nuolatinės srovės variklio viduje. Konstrukcija ir pagrindinės dalys
Kai reikia našumo dideliu sukimo momentu ir atitinkamai mažomis greičio reikšmėmis, maxon preciziniai pavarų dėžės yra savo elemente.

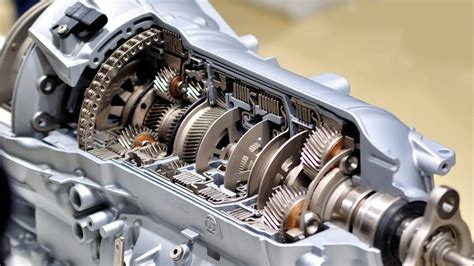

Tiesinės pavarų dėžės tinka mažiems sukimo momentams. Pavarų dėžės susideda iš vieno ar daugiau etapų. Vienas etapas atitinka dviejų dantytų ratų porą. Pirmasis dantytas ratas (pavara) yra tiesiogiai montuojamas ant variklio veleno.
Planetinės pavarų dėžės tinka didelio sukimo momento perdavimui. Tyli maxon Koaxdrive pavarų dėžė sujungia sraigtines ir planetines pavarų dėžes. Sraigtinės pavaros perduoda variklio generuojamą galią į linijinį maitinimo greitį ir maitinimo jėgą. Platus sraigtų asortimentas, tinkantis bet kokiai paraiškai.
