Nissan Almera Classic - автомобиль, который вызывает споры среди автолюбителей. Одни относят его к третьему поколению Almera, другие - к рестайлинговой версии второго поколения. Оба мнения имеют под собой основания, ведь автомобиль создан на платформе предшественника, но обладает модифицированным кузовом (маркировка B10) и измененной подвеской. Эта модель была специально разработана для российского рынка и выпускалась с 2006 по 2013 год. Для владельцев этого автомобиля крайне важно понимать расположение и назначение блоков предохранителей и реле, чтобы оперативно устранять возможные неисправности.
В Nissan Almera Classic предусмотрено три основных блока предохранителей и реле. Один из них расположен в салоне автомобиля, а два других - под капотом.
Блок предохранителей и реле в салоне Nissan Almera Classic
Этот блок находится в салоне, на панели приборов, с левой стороны, скрытый за небольшим ящиком. Он отвечает за множество важных функций автомобиля, включая работу отопителя, указателей поворота, приборной панели, стеклоочистителей, подогрева сидений, топливного насоса, обогрева заднего стекла, фар, форсунок, системы зажигания, автомагнитолы, подушек безопасности и кондиционера.
Схема блока предохранителей в салоне
Ниже приведена расшифровка элементов блока предохранителей, расположенного в салоне:
- 15А - Двигатель отопителя (два предохранителя под этим номером)
- 10А - Указатели поворота
- 10А - Приборная панель и фонари заднего хода
- 10А - Антиблокировочная тормозная система
- 20А - Стеклоочиститель
- 10А - Подогрев передних сидений
- 15А - Топливный насос
- 10А - Дополнительные потребители
- 20А - Обогрев заднего стекла
- 10А - Фары
- 10А - Форсунки
- 10А - Комбинация приборов, часы
- 15А - Прикуриватель (предохранитель №16)
- 10А - Наружные зеркала заднего вида
- 10А - Внутренний дисплей (ночь)
- 15А - Дверные замки
- 10А - Стоп-сигналы
- 10А - Автомагнитола
- 10А - Система управления двигателем
- 10А - Подушки безопасности
- 10А - Кондиционер
- 10А - Система управления автоматической коробкой передач
- 10А - Система зажигания
Кроме предохранителей, в этом блоке также находятся реле:
- Реле стеклоподъемников
- Реле задних противотуманных фар
- Реле центрального замка
- Реле кондиционера
- 1-е реле зажигания
- 2-е реле зажигания
- Вспомогательное реле
Предохранители и реле под капотом Nissan Almera Classic
В моторном отсеке Nissan Almera Classic расположены еще два блока: один с предохранителями, другой с реле.

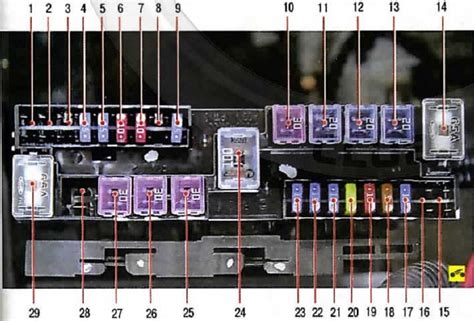

Блок с предохранителями под капотом
Этот блок находится слева от аккумуляторной батареи. На его крышке обычно размещена обновленная схема с описанием элементов. Важно отметить, что количество элементов и их номинал могут незначительно отличаться в зависимости от года выпуска и комплектации вашего автомобиля.
Схема и расшифровка элементов блока предохранителей под капотом:
- 15А - Рог
- 15А - Дроссельная заслонка
- 10А - Габаритные огни
- 10А - Система управления двигателем
- 15А - Катушки зажигания
- 30А - Цепь блокировки зажигания
- 20А - Антиблокировочная тормозная система (три предохранителя под этим номером)
- 65A - 1-й главный предохранитель
- 15А - Обогрев лобового стекла
- 5А - Антиблокировочная тормозная система
- 10А - Задний противотуманный фонарь
- 20А - Панель приборов
- 15А - Противотуманные фары
- 15А - Дальний свет фар
- 15А - Ближний свет
- 100А - Генератор
- 30А - 1-й двигатель вентилятора радиатора
- 30А - 2-й двигатель вентилятора радиатора
- 30А - Регулятор окон
- 65A - Второй главный предохранитель

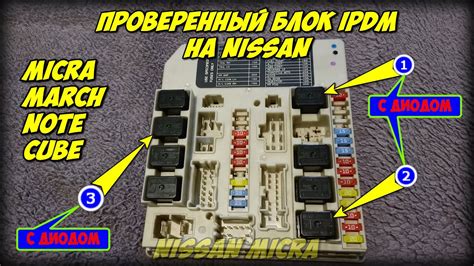

Блок с реле под капотом
Этот блок расположен рядом с правым крылом автомобиля, возле бачка омывателя лобового стекла. Он содержит реле, отвечающие за различные системы, такие как освещение, сигнализацию, вентиляторы, звуковой сигнал, кондиционер и автоматическую коробку передач.
Расшифровка элементов блока реле под капотом:
- Реле ближнего света
- Реле охранной сигнализации
- Реле дальнего света
- 2-е реле вентилятора радиатора
- Диагностический разъем АБС
- Реле вентилятора радиатора
- Реле звукового сигнала
- Реле кондиционера
- Реле автоматической коробки передач
- 3-е реле вентилятора радиатора
КАК СНЯТЬ БЛОК ПРЕДОХРАНИТЕЛЕЙ НИССАН АЛЬМЕРА КЛАССИК?
Понимание расположения и назначения предохранителей и реле Nissan Almera Classic является важным навыком для каждого владельца этого автомобиля. В случае возникновения проблем с электрооборудованием, знание этой информации поможет быстро и эффективно диагностировать и устранить неисправность.
