Šis vadovas skirtas Opel Astra G (1998-2004 m.) savininkams, norintiems suprasti savo automobilio saugiklių paskirtį ir išdėstymą. Saugikliai yra esminė elektros sistemos dalis, apsauganti įvairius komponentus nuo pažeidimų, atsirandančių dėl per didelės srovės. Šiame straipsnyje rasite išsamų saugiklių dėžutės schemų ir kiekvieno saugiklio aprašymą, kad galėtumėte greitai ir efektyviai išspręsti elektros problemas.
Saugiklių Dėžutės Vieta
Opel Astra G automobilyje saugiklių dėžutė dažniausiai yra dviejose vietose: po vairu, kairėje pusėje, ir variklio skyriuje, šalia akumuliatoriaus. Tikslus išdėstymas gali šiek tiek skirtis priklausomai nuo modelio ir pagaminimo metų, tačiau principas išlieka tas pats. Šiame vadove aptarsime abu variantus.
Saugiklių Dėžutė Salone (po Vairu)
Ši saugiklių dėžutė apsaugo daugelį svarbiausių automobilio sistemų, tokių kaip apšvietimas, valytuvai, centrinis užraktas ir kt. Norėdami ją pasiekti, gali reikėti atidaryti nedidelį dangtelį arba nuimti plastikinį skydelį. Būkite atsargūs, kad nepažeistumėte jokių laidų ar jungčių.
Saugiklių Dėžutė Variklio Skyriuje
Variklio skyriuje esanti saugiklių dėžutė apsaugo sistemas, susijusias su variklio valdymu, aušinimu ir kitais svarbiais mechanizmais. Ji paprastai yra didesnė ir labiau apsaugota nuo aplinkos poveikio. Prieš atidarydami įsitikinkite, kad variklis yra atvėsęs.
Saugiklių Schemos ir Reikšmės
Kiekvienas saugiklis yra skirtas apsaugoti tam tikrą grandinę. Saugiklių dėžutės dangtelyje arba automobilio vartotojo vadove turėtų būti schema, nurodanti kiekvieno saugiklio numerį ir paskirtį. Tačiau, jei schemos nėra, žemiau pateikiame išsamų sąrašą, kuris padės jums identifikuoti kiekvieno saugiklio funkciją.
Svarbu: Prieš keisdami saugiklį, įsitikinkite, kad išjungėte degimą ir atjungėte neigiamą akumuliatoriaus gnybtą. Niekada nenaudokite didesnės amperinės vertės saugiklio, nes tai gali sukelti didelę žalą elektros sistemai ir netgi sukelti gaisrą.

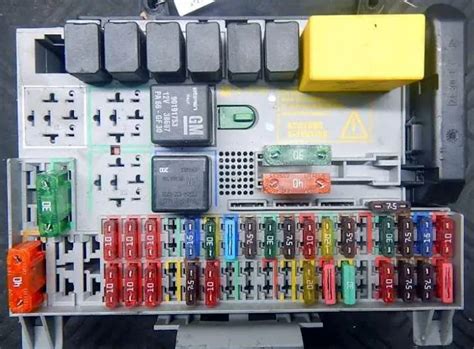

Saugiklių Schema (Saugiklių dėžutė salone)
Žemiau pateikiamas pavyzdinis saugiklių išdėstymas salono saugiklių dėžutėje. Atkreipkite dėmesį, kad tai gali skirtis priklausomai nuo konkretaus modelio ir pagaminimo metų.
Saugiklis 1: Laisva vieta (dažnai nenaudojamas)
Saugiklis 2: 30A - Ventiliatorius, priekinės sėdynės šildymas
Saugiklis 3: 40A - Šildomas galinis langas
Saugiklis 4: Laisva vieta (dažnai nenaudojamas)
Saugiklis 5: Laisva vieta (dažnai nenaudojamas)
Saugiklis 6: 10A - Dešinysis artimųjų šviesų žibintas, diapazonas reguliuojami priekiniai žibintai
Saugiklis 7: 10A - Dešinysis stovėjimo žibintas, dešinysis galinis žibintas, numerio apšvietimas
Saugiklis 8: 10A - Dešinysis tolimųjų šviesų žibintas
Saugiklis 9: 30A - Instaliacija
Saugiklis 10: 15A - Posūkio signalai
Saugiklis 11: 10A - Kairysis artimųjų šviesų žibintas, diapazonas reguliuojami priekiniai žibintai
Saugiklis 12: 10A - Kairysis stovėjimo žibintas, kairysis galinis žibintas
Saugiklis 13: 10A - Kairysis tolimųjų šviesų žibintas
Saugiklis 14: 20A - Garso signalas
Saugiklis 15: 10A - Stabdžių žibintai
Saugiklis 16: 10A - Atbulinės eigos žibintai
Saugiklis 17: 20A - Priekiniai valytuvai
Saugiklis 18: 10A - Galinis valytuvas
Saugiklis 19: 15A - Centrinis užraktas
Saugiklis 20: 7.5A - Salono apšvietimas, bagažinės apšvietimas
Saugiklis 21: 7.5A - Radijas
Saugiklis 22: 10A - Prietaisų skydelis
Saugiklis 23: 15A - Degiklis
Saugiklis 24: 10A - ABS (priklausomai nuo modelio)
Saugiklis 25: 20A - Elektra valdomi langai
Saugiklis 26: 10A - Oro kondicionierius
Saugiklis 27: 15A - Kuro siurblys
Saugiklis 28: 20A - Atsarginis
Saugiklis 29: 7.5A - Oro pagalvės
Saugiklis 30: 15A - Elektra valdomi veidrodėliai
Saugiklis 31: 10A - Diagnostikos jungtis
Saugiklis 32: 7.5A - Automatinė pavarų dėžė (priklausomai nuo modelio)
Saugiklis 33: 15A - Rūko žibintai
Saugiklis 34: 7.5A - Traukos kontrolės sistema (TCS) (priklausomai nuo modelio)
Saugiklių Schema (Saugiklių dėžutė variklio skyriuje)
Variklio skyriuje esančioje saugiklių dėžutėje taip pat yra svarbių saugiklių. Štai pavyzdinis išdėstymas:
Saugiklis 1: 60A - Pagrindinis maitinimas
Saugiklis 2: 40A - ABS (priklausomai nuo modelio)
Saugiklis 3: 30A - Variklio valdymo blokas (ECU)
Saugiklis 4: 20A - Kuro siurblio relė
Saugiklis 5: 15A - Uždegimo ritė
Saugiklis 6: 10A - Lambda zondas
Saugiklis 7: 15A - Purkštukai
Saugiklis 8: 30A - Aušinimo ventiliatorius
Saugiklis 9: 20A - Oro kondicionieriaus kompresorius
Saugiklis 10: 10A - Variklio diagnostika
Saugiklis 11: 5A - Stabdžių stiprintuvas
Saugiklis 12: 7.5A - Oro srauto matuoklis
Dažniausios Problemų Priežastys ir Sprendimai
Dažniausiai perdegę saugikliai yra susiję su trumpais jungimais arba per didele apkrova grandinėje. Prieš keisdami saugiklį, pabandykite išsiaiškinti problemos priežastį. Jei saugiklis vėl perdega iškart po pakeitimo, tai rodo rimtesnę problemą, kurią turėtų diagnozuoti kvalifikuotas mechanikas.
- Trumpas jungimas: Gali atsirasti dėl pažeistos izoliacijos ant laidų.
- Per didelė apkrova: Per daug prietaisų vienu metu naudojant.
- Sugedęs komponentas: Netinkamai veikiantis prietaisas gali sukelti per didelę srovę.
Saugiklių Tikrinimas ir Keitimas
Saugiklius galite patikrinti vizualiai arba naudojant multimetrą. Vizualiai patikrinkite, ar saugiklio viduje esantis laidelis nėra nutrūkęs. Naudojant multimetrą, patikrinkite, ar saugiklis praleidžia elektros srovę. Jei saugiklis yra sugedęs, pakeiskite jį nauju, tos pačios amperinės vertės saugikliu.
- Išjunkite degimą.
- Atidarykite saugiklių dėžutę.
- Raskite perdegusį saugiklį.
- Išimkite perdegusį saugiklį specialiu įrankiu (jei yra) arba replėmis.
- Įdėkite naują, tos pačios amperinės vertės saugiklį.
- Patikrinkite, ar problema išspręsta.
Svarbūs Patarimai
- Visada turėkite atsarginių saugiklių.
- Naudokite tik tinkamos amperinės vertės saugiklius.
- Jei saugiklis nuolat perdega, kreipkitės į kvalifikuotą mechaniką.
- Niekada nebandykite remontuoti saugiklio.
Kaip pakeisti uždegimo žvakės OPEL ASTRA G CC (F48, F08) [PAMOKA AUTODOC]
Šis vadovas pateikia išsamų supratimą apie Opel Astra G saugiklių reikšmes ir schemas. Tinkamai prižiūrint ir suprantant elektros sistemą, galite išvengti daugelio problemų ir užtikrinti saugų bei patikimą automobilio veikimą.
