Opel Vectra C, gamintas 2002-2008 m., yra populiarus vidutinės klasės automobilis, kurio elektros sistemos gedimai gali atsirasti dėl įvairių priežasčių. Viena iš pirmųjų vietų, kur reikėtų ieškoti problemos, yra saugiklių blokas. Šiame straipsnyje aptarsime, kur rasti Opel Vectra C saugiklių blokus, kaip juos atidaryti, kaip identifikuoti sugedusius saugiklius ir kaip juos pakeisti.
Saugiklių Bloko Vietos Opel Vectra C
Opel Vectra C automobilyje yra keli saugiklių blokai, išdėstyti skirtingose vietose. Dažniausiai sutinkami du pagrindiniai blokai:
Pagrindinis Saugiklių Blokas
Šis blokas paprastai randamas po gaubtu, variklio skyriuje. Jo tiksli vieta gali šiek tiek skirtis priklausomai nuo modelio ir pagaminimo metų. Dažniausiai jis būna šalia akumuliatoriaus arba ant vienos iš variklio skyriaus sienelių.
Papildomas Saugiklių Blokas
Šis blokas dažniausiai randamas automobilio salone. Jo vieta gali būti po prietaisų skydeliu, vairuotojo pusėje, arba kartais - daiktadėžėje (pirštinių dėžutėje).
Bagažinės Saugiklių Blokas
Kai kuriuose modeliuose gali būti ir trečias, mažesnis saugiklių blokas, skirtas specifinėms funkcijoms. Jo vieta gali būti bagažinėje, šalia galinių žibintų arba po grindų danga.
Kaip Rasti Tikslią Vietą?
Norėdami tiksliai nustatyti saugiklių blokų vietas savo Opel Vectra C modelyje, rekomenduojama:
- Peržiūrėti automobilio vartotojo vadovą: Vartotojo vadove pateikiama išsami informacija apie visų saugiklių blokų vietas ir saugiklių schemas.
- Ieškoti internete: Yra daugybė internetinių forumų ir svetainių, skirtų Opel Vectra C automobiliams. Juose galite rasti nuotraukų ir schemų, rodančių saugiklių blokų vietas.
- Kreiptis į autoservisą: Jei nesate tikri, kur rasti saugiklių blokus, kreipkitės į kvalifikuotą autoservisą.
Kaip Atidaryti Saugiklių Bloką?
Atidaryti saugiklių bloką paprastai yra gana paprasta, tačiau svarbu tai daryti atsargiai, kad nepažeistumėte jokių dalių. Dauguma saugiklių blokų turi dangtelį, kuris tvirtinamas fiksatoriais arba varžtais.
- Atjunkite automobilio maitinimą: Prieš atidarydami saugiklių bloką, išjunkite degimą ir, jei įmanoma, atjunkite akumuliatoriaus minuso gnybtą.
- Raskite fiksatorius arba varžtus: Apžiūrėkite saugiklių bloko dangtelį.
- Atlaisvinkite fiksatorius arba atsukite varžtus: Atsargiai atlaisvinkite fiksatorius arba atsukite varžtus.
- Nuimkite dangtelį: Atsargiai nuimkite saugiklių bloko dangtelį.
Kaip Identifikuoti Sugedusį Saugiklį?

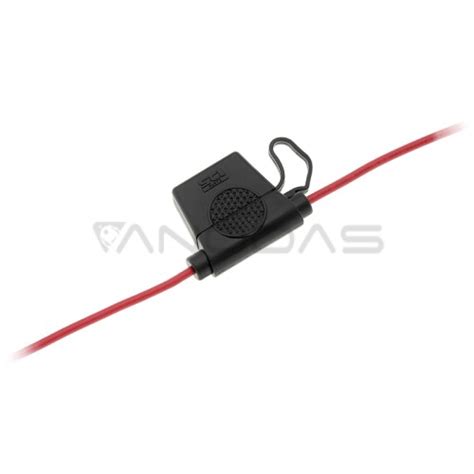

Kai atidarėte saugiklių bloką, galite pradėti ieškoti sugedusių saugiklių. Saugikliai paprastai yra maži, spalvoti plastikiniai elementai su metaliniu kontaktiniu elementu viduje.
Yra du pagrindiniai būdai identifikuoti sugedusį saugiklį:
- Vizualinis patikrinimas: Atidžiai apžiūrėkite kiekvieną saugiklį. Jei saugiklis yra sugedęs, metalinis kontaktinis elementas viduje bus nutrūkęs arba apdegęs.
- Naudojant testerį: Naudokite multimetrą arba specialų saugiklių testerį, kad patikrintumėte, ar saugiklis praleidžia elektros srovę.
Saugiklių Schemos
Kiekvienas saugiklis apsaugo tam tikrą automobilio elektros grandinę. Saugiklių schemos paprastai būna atspausdintos ant saugiklių bloko dangtelio arba vartotojo vadove. Schemoje nurodoma, kuris saugiklis apsaugo konkrečią funkciją, pavyzdžiui, žibintus, valytuvus, radiją ir t.t.
Prieš keisdami saugiklį, būtinai patikrinkite schemą, kad įsitikintumėte, jog keičiate tinkamą saugiklį.
Kaip Pakeisti Saugiklį?
Pakeisti sugedusį saugiklį yra gana paprasta, tačiau svarbu laikytis tam tikrų atsargumo priemonių:
- Išjunkite degimą: Prieš keisdami saugiklį, išjunkite degimą.
- Naudokite tinkamą saugiklį: Pakeiskite sugedusį saugiklį nauju, tokios pačios amperų vertės saugikliu. Amperų vertė paprastai būna nurodyta ant saugiklio.
- Naudokite saugiklių ištraukiklį: Naudokite specialų saugiklių ištraukiklį (pincetą), kad išimtumėte sugedusį saugiklį.
- Įdėkite naują saugiklį: Įdėkite naują saugiklį į tą pačią vietą, kurioje buvo sugedęs saugiklis. Įsitikinkite, kad saugiklis tvirtai įstatytas.
- Patikrinkite funkciją: Įjungę degimą, patikrinkite, ar funkcija, kurią apsaugo saugiklis, veikia tinkamai.
Dažniausios Opel Vectra C Saugiklių Problemos
Kai kurios dažniausios Opel Vectra C saugiklių problemos yra šios:
- Perdegę žibintų saugikliai.
- Perdegę valytuvų saugikliai.
- Perdegę radijo saugikliai.
- Perdegę centrinio užrakto saugikliai.
Ką Daryti, Jei Saugiklis Nuolat Perdega?
Jei pastebite, kad saugiklis nuolat perdega, tai gali reikšti, kad yra rimtesnė problema elektros grandinėje. Tokiu atveju rekomenduojama kreiptis į kvalifikuotą autoservisą, kad jie atliktų diagnostiką ir nustatytų problemos priežastį.
Svarbūs Patarimai ir Atsargumo Priemonės
- Visada naudokite tinkamą saugiklį.
- Niekada nebandykite pataisyti sugedusio saugiklio.
- Jei nesate tikri, kreipkitės į specialistą.
- Reguliariai tikrinkite saugiklius.
- Valykite saugiklių bloką.
- Apsaugokite saugiklių bloką nuo drėgmės.
Opel/Vauxhall Vectra C (2002-2008) Fuse Box Diagrams
Opel Vectra C Saugiklių Blokų Detalios Schemos ir Aprašymai
1. Keleivio Salono Saugiklių Blokas
Šis blokas yra automobilio salone, dažniausiai kairiajame prietaisų skydelio gale, vairuotojo pusėje, ir yra uždengtas apsaugine dangteliu.
Diagrama ir Saugiklių Paskirtis
| Nr. | Amperai (A) | Paskirtis |
|---|---|---|
| 1 | 20A | Audio sistema, papildomas šildytuvas, DVD- grotuvas |
| 2 | 7.5A | Oro kondicionierius - rankinis temperatūros valdymas, oro kondicionieriaus / šildytuvo ventiliatoriaus variklis |
| 3 | 20A | Liukas |
| 4 | Rezervas | Rezervas |
| 5 | 7.5A | Durų elektrinio valdymo blokas |
| 6 | 7.5A | Stabdžių žibintai |
| 7 | 30A | Daugiafunkcis valdymo blokas 1 |
| 8 | 30A | Durų valdymo blokas |
| 9 | 7.5A | Daugiafunkcis valdymo blokas 1 |
| 10 | 7.5A | Vairo kolonėlės elektrinio valdymo blokas |
| 11 | 7.5A | Diagnostikos jungtis (DLC) |
| 12 | 15A | Akumuliatoriaus apsauga nuo perkrovos |
| 13 | Rezervas | Rezervas |
| 14 | Rezervas | Rezervas |
| 15 | 30A | Vairuotojo durų valdymo blokas |
| 16 | Rezervas | Rezervas |
| 17 | 15A | Prietaisų skydelis, daugiafunkcis ekranas |
| 18 | 7.5A | Uždegimo spyna, oro kondicionierius |
| 19 | Rezervas | Rezervas |
| 20 | 7.5A | Šoninio judėjimo jutiklis |
| 21 | 7.5A | Telematika |
| 22 | 30A | Cigaretės žiebtuvėlis |
| 23 | 30A | Oro kondicionierius - rankinis temperatūros valdymas, oro kondicionieriaus / šildytuvo ventiliatoriaus variklis |
| 24 | Rezervas | Rezervas |
| 25 | 7.5A | Oro kondicionierius - rankinis temperatūros valdymas, oro kondicionieriaus / šildytuvo ventiliatoriaus variklis |
| 26 | 7.5A | Daugiafunkcis ekranas, prietaisų skydelis |
Saugiklis Nr. 22, 30A, yra atsakingas už cigaretės žiebtuvėlio veikimą.
Relės Salono Saugiklių Bloke
Kai kurios relės gali būti sumontuotos galinėje šio bloko pusėje.
- Pagrindinio uždegimo grandinės relė (Terminalas 15a)
- Terminal 15 relė
- Salono ventiliacijos relė
- Šildytuvo ventiliatoriaus variklio relė

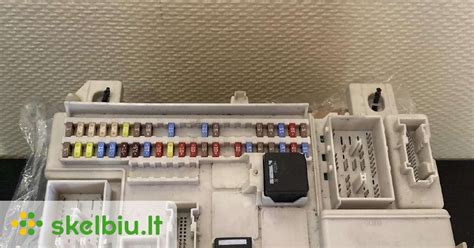

2. Variklio Skyriaus Saugiklių Blokas
Pagrindinis Blokas
Šis blokas yra variklio skyriuje, šalia akumuliatoriaus ir šoninio stovo, uždengtas apsaugine dangteliu, ant kurio yra elektros schemos žymėjimas.
Diagrama ir Saugiklių Paskirtis
| Nr. | Amperai (A) | Paskirtis |
|---|---|---|
| R1 | 120A | Elektroninis variklio valdymo blokas |
| R2 | 25A | Starteris |
| R3 | 20A | Buzzeris |
| R4 | 10A | Oro kondicionierius - klimato kontrolė |
| R5 | 15A | Priekinio stiklo valytuvas / ploviklis |
| R6 | Rezervas | Rezervas |
| R7 | 15A | ESP valdymo blokas (elektroninė stabilumo kontrolė) |
| R8 | 10A | Priekiniai žibintai, priekinio stiklo plovimo purkštukų šildytuvai |
| R9 | 7.5A | Vairo stiprintuvas |
| R10 | 10A | Priekinių žibintų aukščio reguliavimo blokas |
| R11 | 30A | Priekinio stiklo valytuvas |
| R12 | 30A | Priekinio stiklo valytuvas |
| R13 | 7.5A | ESP valdymo blokas (elektroninė stabilumo kontrolė) |
| R14 | 10A | Variklio valdymas |
| R15 | 10A | Elektroninis variklio valdymo blokas |
| R16 | 7.5A | ABS (ABS sistema) |
| R17 | Rezervas | Rezervas |
| R18 | Rezervas | Rezervas |
| R19 | 5/10 / 15A | Priekinių žibintų aukščio reguliavimo blokas, priekinių žibintų aukščio reguliavimas, ksenoniniai žibintai |
| R20 | 5A | Priekinių žibintų aukščio reguliavimas |
| R21 | Rezervas | Rezervas |
| R22 | Rezervas | Rezervas |
| R23 | 20A | Papildomas šildytuvas |
| R24 | 30A | Akumuliatoriaus įtampa |
| R25 | 30A | Akumuliatoriaus įtampa |
| R26 | Rezervas | Rezervas |
| R27 | Rezervas | Rezervas |
| R28 | 60A | Atidarymo / uždarymo bagažinės dangčio (galinių durų) valdymo blokas |
| R29 | 40A | ABS (ABS sistema) |
| R30 | 60A | Atidarymo / uždarymo bagažinės dangčio (galinių durų) valdymo blokas |
| R31 | 60A | Saugiklių / relės blokas, prietaisų skydelis |
| R32 | 40A | ABS (ABS sistema) |
| R33 | 60A | Pagrindinio uždegimo grandinės relė, saugiklių / relės blokas, prietaisų skydelis |
| R34 | 60A | Atidarymo / uždarymo bagažinės dangčio (galinių durų) valdymo blokas |
| R35 | 30A / 40A | Aušinimo ventiliatoriaus variklis |
| R36 | 20A / 30A | Aušinimo ventiliatoriaus variklis |
| R37 | - | Adaptyvios priekinių žibintų sistema - AFL |
| R38 | Rezervas | Rezervas |
Papildomas Blokas
Šis blokas gali būti sumontuotas šalia pagrindinio variklio skyriaus bloko.
Diagrama ir Saugiklių Paskirtis
| Nr. | Amperai (A) | Paskirtis |
|---|---|---|
| - | 60A | Kaitinimo žvakių valdymo blokas |
| - | 30A | Kuro filtro šildytuvo relė |
| - | 60A | Kaitinimo žvakių valdymo blokas |
| R3 | - | Kuro filtro šildytuvo relė |
| - | 30A | Starteris |
| - | 20A | Buzzeris |
3. Bagažinės Saugiklių Blokas
Šis blokas yra bagažinėje, kairėje pusėje, po grindų danga.
Diagrama ir Saugiklių Paskirtis
| Nr. | Amperai (A) | Paskirtis |
|---|---|---|
| 1 | Rezervas | Rezervas |
| 2 | Rezervas | Rezervas |
| 3 | 40A | Elektra valdomos sėdynės |
| 4 | 40A | Šildomas galinis stiklas |
| 5 | 40A | Elektra valdomos sėdynės |
| 6 | 30A | Dešinio galinio lango pakėlimo mechanizmas |
| 7 | 30A | Kairio galinio lango pakėlimo mechanizmas |
| 8 | 15A | Dešinė galinė šildoma sėdynė |
| 9 | 15A | Apsaugos sistema, garso signalas |
| 10 | 20A | Kuro siurblys |
| 11 | 25A | Akumuliatoriaus įtampa |
| 12 | 12A | Kairė galinė šildoma sėdynė |
| 13 | 20A | Priekabos elektros jungtis |
| 14 | 15A | Galinis stiklo valytuvas |
| 15 | 15A | Kairė priekinė šildoma sėdynė, sėdynių vėdinimo sistema |
| 16 | 15A | Dešinė galinė šildoma sėdynė |
| 17 | 15A | Jungtis papildomai įrangai |
| 18 | 30A | Bagažinės / galinių durų spyna |
| 19 | 10A | Akumuliatoriaus įtampa |
| 20 | 7.5A | Centrinis užraktas |
| 21 | 5A | Tūrio keitimo jutiklis (apsaugos sistema) |
| 22 | 30A | Bagažinės spynos nuotolinio valdymo pultas |
| 23 | 7.5A | Apsaugos sistemos laidai ant stiklo (apsaugos sistemos stiklo dūžio jutiklis) |
| 24 | 25A | Akumuliatoriaus įtampa |
| 25 | 10A | Pakabos valdymo sistema |
| 26 | 25A | Uždegimo jungiklis |
| 27 | 5A | Sėdynės keleivio jutiklis, padangų slėgio stebėjimo sistema, lietaus jutiklis, oro kondicionavimo sistema |
| 28 | 7.5A | Parkavimo jutikliai |
| 29 | Rezervas | Rezervas |
Relės Bagažinės Saugiklių Bloke
- 5 Galinis stiklo valytuvas
- 6 Terminalas 15
- 7 Kairės galinės šildomos sėdynės relė
- 8 Dešinės galinės šildomos sėdynės relė
- 9 Galinio stiklo šildymo relė
- 10 Buzzeris / apsaugos signalizacija
- 11 Kuro siurblio relė
- 12 Vienkartinis užraktas / degalų papildymo dangtelis
