Opel Zafira yra populiarus šeimyninis automobilis, pasižymintis patikimumu ir praktiškumu. Kaip ir bet kuriame automobilyje, Opel Zafira turi elektros sistemą, apsaugotą saugikliais. Šie saugikliai yra skirti apsaugoti automobilio elektros grandines nuo perkrovos ir trumpųjų jungimų. Šiame straipsnyje išsamiai apžvelgsime Opel Zafira saugiklių schemą, jų vietą, identifikavimą ir keitimo procedūrą. Informacija aktuali įvairiems Zafira modeliams, tačiau svarbu atkreipti dėmesį į galimus skirtumus tarp skirtingų kartų (A, B, C ir kt.) ir modifikacijų.
Saugikliai yra esminė automobilio elektros sistemos dalis. Jie veikia kaip apsauginiai įtaisai, kurie nutraukia elektros grandinę, kai srovė viršija leistiną ribą. Tai apsaugo laidus, elektros prietaisus ir kitus komponentus nuo pažeidimų, kurie galėtų kilti dėl perkrovos ar trumpojo jungimo. Jei pastebėjote, kad kuris nors automobilio elektros prietaisas (žibintai, valytuvai, radijas ir kt.) neveikia, pirmiausia reikėtų patikrinti atitinkamą saugiklį.
Kur Rasti Opel Zafira Saugiklių Dėžutes?
Opel Zafira automobiliuose paprastai yra kelios saugiklių dėžutės. Dažniausiai pasitaikančios vietos:
- Po vairuotojo prietaisų skydeliu (kairėje pusėje): Šioje vietoje dažnai rasite pagrindinę saugiklių dėžutę, kuri valdo daugelį automobilio sistemų.
- Variklio skyriuje: Šalia akumuliatoriaus arba ant sparno gali būti papildoma saugiklių dėžutė, atsakinga už variklio valdymo ir kitas svarbias sistemas.
- Bagažinėje: Kai kuriuose Zafira modeliuose, ypač tuose, kurie turi papildomą elektros įrangą gale (pvz., galinių sėdynių šildymą), saugiklių dėžutė gali būti ir bagažinėje.
Tiksliausia informacija apie saugiklių dėžučių vietas ir saugiklių schemas rasite savo Opel Zafira automobilio vartotojo vadove. Vartotojo vadovas yra nepakeičiamas šaltinis, kuriame pateikiama informacija apie konkretaus modelio ir modifikacijos ypatumus.
Kaip Identifikuoti Saugiklį?
Kiekviena saugiklių dėžutė turi schemą, kurioje nurodyta, kuris saugiklis yra atsakingas už kurį elektros prietaisą ar sistemą. Schema gali būti atspausdinta ant dangtelio vidinės pusės arba įklijuota šalia saugiklių dėžutės. Saugikliai taip pat skiriasi pagal spalvas ir amperus (A). Amperai nurodo maksimalią srovę, kurią saugiklis gali praleisti prieš perdegdamas. Svarbu naudoti tinkamos galios saugiklius, kad užtikrintumėte tinkamą elektros sistemos apsaugą.
Saugiklių Spalvų Kodavimas (Dažniausiai Pasitaikantys):
- Ruda: 7.5A
- Raudona: 10A
- Mėlyna: 15A
- Geltona: 20A
- Balta: 25A
- Žalia: 30A
Šis spalvų kodavimas yra plačiai naudojamas, tačiau visada patikrinkite reikiamą amperą ant senojo saugiklio arba automobilio vartotojo vadove.
Kaip Pakeisti Saugiklį?
Saugiklio keitimas yra gana paprastas procesas, tačiau svarbu laikytis kelių atsargumo priemonių:
- Išjunkite automobilio degimą: Prieš keisdami saugiklį, išjunkite automobilio degimą, kad išvengtumėte trumpųjų jungimų.
- Raskite perdegusį saugiklį: Vizualiai apžiūrėkite saugiklius. Perdegęs saugiklis paprastai turi nutrūkusį siūlą viduje. Galite naudoti specialų saugiklių testerį, kad patikrintumėte saugiklio būklę.

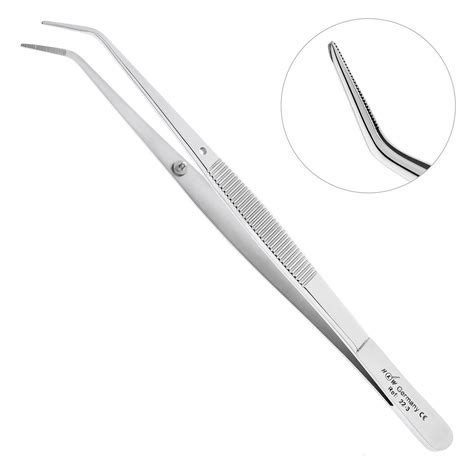

- Naudokite tinkamą įrankį: Saugiklių dėžutėje paprastai yra specialus įrankis (pincetas) saugikliams išimti. Jei jo nėra, galite naudoti replės, tačiau būkite atsargūs, kad nepažeistumėte saugiklių lizdo.
- Įdėkite naują saugiklį: Įdėkite naują saugiklį, atitinkantį senojo saugiklio amperą ir tipą. Niekada nenaudokite didesnės galios saugiklio, nei nurodyta, nes tai gali sukelti elektros sistemos pažeidimus ir gaisrą.
- Patikrinkite, ar veikia: Įjungę degimą, patikrinkite, ar veikia prietaisas, kurį saugo naujas saugiklis. Jei saugiklis vėl perdega, gali būti rimtesnė problema elektros sistemoje, kurią turėtų patikrinti kvalifikuotas elektrikas.
Dažniausios Opel Zafira Saugiklių Problemos ir Priežastys
Saugiklių perdegimas gali būti sukeltas įvairių priežasčių. Štai keletas dažniausiai pasitaikančių:
- Trumpasis jungimas: Trumpasis jungimas atsiranda, kai laidai susiliečia tarpusavyje, sukeldami didelę srovę, kuri perdegina saugiklį.
- Perkrova: Perkrova atsiranda, kai per daug elektros prietaisų naudoja vieną grandinę vienu metu, viršydami saugiklio leistiną ribą.
- Pažeisti laidai: Pažeisti laidai gali sukelti trumpuosius jungimus arba perkrovas.
- Sugedę elektros prietaisai: Sugedę elektros prietaisai gali vartoti per daug srovės ir perdeginti saugiklį.
- Drėgmė ir korozija: Drėgmė ir korozija gali pažeisti saugiklių dėžutę ir saugiklius, sukeldami gedimus.
Opel Zafira Modelių Skirtumai
Svarbu atkreipti dėmesį į tai, kad Opel Zafira saugiklių schemos ir vietos gali skirtis priklausomai nuo modelio kartos (A, B, C ir kt.) ir modifikacijos. Pavyzdžiui, Opel Zafira A (1999-2005) saugiklių schema gali skirtis nuo Opel Zafira B (2005-2014) ar Opel Zafira C (2011-2019) schemos. Visada patikrinkite savo automobilio vartotojo vadovą, kad gautumėte tikslią informaciją.
Opel Zafira A (1999-2005 m.) Saugiklių Schema
The compact MPV Opel Zafira A, the first generation of the Opel Zafira model range, was produced in 1999, 2000, 2001, 2002, 2003, 2004 and 2005. In some countries it is known under the name Vauxhall Zafira A. In this material we will show a description of the fuse boxes and relays of Zafira A, with diagrams and photographs. Let’s highlight the fuse responsible for the cigarette lighter.

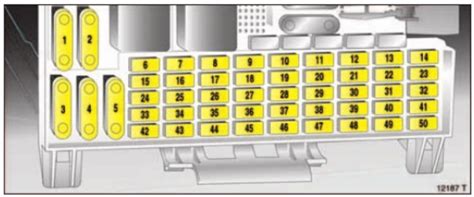

Passenger compartment Fuse box is located under the dashboard behind the glove compartment. In order to gain access to it, you need to slightly squeeze both side walls, completely lower the glove compartment down and disconnect. Then use a coin to turn the fastening screws 90 ° and remove the glove compartment holder.
Salono Saugiklių Dėžutės (Type 1 - Pavyzdys):
| Nr. | Amperai (A) | Aprašymas |
|---|---|---|
| 1-2 | 30A | Šildytuvas / oro kondicionierius, sėdynių šildytuvas |
| 3 | Heater / A/C | Šildytuvas / oro kondicionierius |
| 5-6 | 10A | Dešinysis priekinis žibintas - artimosios šviesos, priekinių žibintų aukščio reguliavimas |
| 7 | 10A | Priekiniai / galiniai gabaritiniai (dešinė pusė), numerio apšvietimo lemputė |
| 8 | 10A | Dešinysis priekinis žibintas - tolimosios šviesos |
| 9 | 30A | Priekinių žibintų plovimo siurblys |
| 10 | 15A | Garso signalas |
| 11 | 20A | Centrinis užraktas |
| 12 | 15A | Priešrūkiniai žibintai |
| 13 | 7.5A | Daugiafunkcis ekranas |
| 14 | 30A | Valytuvų variklis |
| 15 | 7.5A | Elektra valdomi langai, stoglangis, elektra valdomi durų veidrodėliai |
| 16 | 10A | Galiniai priešrūkiniai žibintai |
| 17 | 30A | Elektra valdomi langai |
| 18 | 7,5A | Priekinių žibintų aukščio reguliavimas |
| 19-20 | 30A | Elektra valdomi langai |
| 21 | 7.5А | Rakto blokavimo vožtuvas degimo spynelėje (automatinė pavarų dėžė), apsaugos sistema, garso sistema |
| 22 | 15A | Posūkių rodikliai / avarinio apšvietimo žibintai, daugiafunkcis ekranas, kelionės kompiuteris, indikatoriai |
| 23 | 10A | ABS (stabdžių antiblokavimo sistema), vairo stiprintuvas |
| 24 | 10A | Kairysis priekinis žibintas - artimosios šviesos, priekinių žibintų aukščio reguliavimas |
| 25 | 10A | Priekiniai / galiniai gabaritiniai (kairė pusė), numerio apšvietimo lemputė |
| 26 | 10A | Kairysis priekinis žibintas - tolimosios šviesos |
| 27-28 | 20A | Salono apšvietimas |
| 29 | 10A | Posūkių rodiklis / avarinio apšvietimo žibintas, salono apšvietimas |
| 30 | 30A | Bagazines dangtis |
| 31-32 | 10A | Dienos žibintų sistema, apsaugos sistema |
| 33 | 20A | Priekabos elektros jungtis - terminalas 30 |
| 34 | 20A | Garso sistema, daugiafunkcis ekranas |
| 35 | 10A | Automatinės pavarų dėžės valdymo blokas, aušinimo ventiliatoriaus variklio valdymo blokas, oro kondicionavimo sistema |
| 36 | 20A | Sėdynių šildytuvas, cigarečių žiebtuvėlio saugiklis |
| 37-38 | 10A | Stabdžių žibintai, automatinės pavarų dėžės valdymo sistema, daugiafunkcis ekranas, pastovaus greičio palaikymo sistema |
| 39 | 7.5A | Automatinės pavarų dėžės valdymo blokas, aušinimo ventiliatoriaus variklio valdymo blokas, oro kondicionavimo sistema |
| 40 | 7.5A | Aušinimo ventiliatoriaus variklio valdymo blokas, oro kondicionierius |
| 41 | 10A | Šildomi veidrodėliai |
Šioje versijoje, saugiklis numeris 36, 20A, yra atsakingas už cigarečių žiebtuvėlį.
Opel Zafira B (2005-2014 m.) Saugiklių Schema
Opel Zafira B, gamintas nuo 2005 iki 2014 metų, taip pat turi saugiklių dėžutes salone ir variklio skyriuje. Saugiklių schemos ir reikšmės gali būti skirtingos, lyginant su Zafira A.
Salono Saugiklių Dėžutė (Pavyzdys):
Kairė Pusė
| Nr. | Srovė (A) | Aprašymas |
|---|---|---|
| 1 | 10A | Informacijos ekranas |
| 2 | 5A | Jutiklis |
| 3 | 10A | Galinio lango valytuvas |
| 4 | 20A | Priekinių žibintų apiplovimas |
| 5 | 7.5A | Oro kondicionierius |
| 6 | 7.5A | Prietaisų skydelis |
| 7 | 5A | ABS |
| 8 | 7.5A | Automatinė pavarų dėžė |
| 9 | 7.5A | SRS |
| 10 | 20A | Centrinis užraktas |
| 11 | 10A | Saugos sistema |
| 12 | 5A | Diagnostikos jungtis |
| 13 | 5A | Galinių vaizdo veidrodėliai |
| 14 | 7.5A | Šildomos sėdynės |
| 15 | 10A | Garso sistema |
| 16 | 7.5A | Oro kondicionieriaus kompresorius |
| 17 | 7.5A | Stabdžių žibintai |
| 18 | 7.5A | Elektra valdomi langai (galiniai) |
| 19 | 7.5A | Elektra valdomi langai (priekiniai) |
| 20 | 15A | Degiklis |
| 21 | 10A | Įkrovimo lizdas |
| 22 | 20A | Stoglangis |
| 23 | 10A | Priešrūkiniai žibintai |
| 24 | 20A | Galinio lango šildymas |
| 25 | 30A | Elektra valdomos sėdynės |
Dešinė Pusė
| Nr. | Srovė (A) | Aprašymas |
|---|---|---|
| 26 | 10A | Priekiniai žibintai (kairė pusė) |
| 27 | 10A | Priekiniai žibintai (dešinė pusė) |
| 28 | 5A | Gabaritiniai žibintai (kairė pusė) |
| 29 | 5A | Gabaritiniai žibintai (dešinė pusė) |
| 30 | 10A | Valytuvai |
| 31 | 5A | Plovimo siurblys |
| 32 | 7.5A | Posūkių signalai |
| 33 | 10A | Garso signalas |
| 34 | 5A | Salono apšvietimas |
| 35 | 7.5A | Degimas |
| 36 | 20A | Kuro siurblys |
| 37 | 10A | Variklio valdymo blokas |
| 38 | 10A | ABS |
| 39 | 7.5A | Automatinė pavarų dėžė |
| 40 | 5A | SRS |

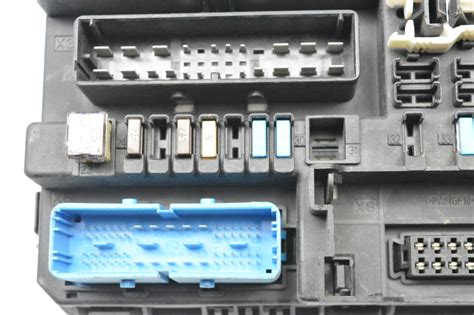

Variklio skyriaus saugiklių dėžutė ir jos schemos taip pat gali skirtis. Atidžiai patikrinkite savo automobilio vadovą.
Opel Zafira C (2011-2019 m.) Saugiklių Schema
Opel Zafira C, dar žinomas kaip Zafira Tourer, turi dar kitokias saugiklių dėžučių schemas ir reikšmes. Dėl didesnės elektronikos integracijos, saugiklių paskirtis gali būti sudėtingesnė.
Salono Saugiklių Dėžutė (dažniausiai daiktadėžėje):
| Nr. | Srovė (A) | Aprašymas |
|---|---|---|
| 1 | 5A | Galinių vaizdo veidrodėliai |
| 2 | 7.5A | Oro kondicionierius |
| 3 | 5A | Jutikliai |
| 4 | 10A | Informacijos ekranas |
| 5 | 7.5A | Prietaisų skydelis |
| 6 | 7.5A | Automatinė pavarų dėžė |
| 7 | 5A | ABS |
| 8 | 7.5A | SRS |
| 9 | 20A | Centrinis užraktas |
| 10 | 10A | Saugos sistema |
| 11 | 5A | Diagnostikos jungtis |
| 12 | 7.5A | Šildomos sėdynės |
| 13 | 10A | Garso sistema |
| 14 | 7.5A | Oro kondicionieriaus kompresorius |
| 15 | 7.5A | Stabdžių žibintai |
| 16 | 7.5A | Elektra valdomi langai (galiniai) |
| 17 | 7.5A | Elektra valdomi langai (priekiniai) |
| 18 | 15A | Degiklis |
| 19 | 10A | Įkrovimo lizdas |
| 20 | 20A | Stoglangis |
| 21 | 10A | Priešrūkiniai žibintai |
| 22 | 20A | Galinio lango šildymas |
| 23 | 30A | Elektra valdomos sėdynės |
| 24 | 10A | Galinio lango valytuvas |
Variklio skyriaus saugiklių dėžutė:
| Nr. | Srovė (A) | Aprašymas |
|---|---|---|
| 1 | 20A | Variklio valdymo blokas |
| 2 | 10A | Degimas |
| 3 | 10A | Kuro siurblys |
| 4 | 10A | Priešrūkiniai žibintai |
| 5 | 10A | ABS |
| 6 | 10A | Oro kondicionierius |
| 7 | 10A | Garso signalas |
| 8 | 10A | Valytuvai |
| 9 | 10A | Plovimo siurblys |
| 10 | 10A | Priekiniai žibintai (kairė pusė) |
| 11 | 10A | Priekiniai žibintai (dešinė pusė) |
| 12 | 10A | Gabaritiniai žibintai (kairė pusė) |
| 13 | 10A | Gabaritiniai žibintai (dešinė pusė) |
„Opel“ / „Vauxhall Zafira“ saugiklių dėžutės schema ir vieta (2006–2014 m. modeliai) 🔧
Kaip Patikrinti ir Pakeisti Saugiklį?
Jei pastebėjote, kad kuris nors automobilio elektros prietaisas neveikia, pirmiausia patikrinkite atitinkamą saugiklį. Norėdami tai padaryti:
- Išjunkite degimą.
- Raskite atitinkamą saugiklių dėžutę.
- Atidarykite saugiklių dėžutės dangtelį.
- Pagal schemą nustatykite saugiklį, atsakingą už neveikiantį prietaisą.
- Naudodami specialų saugiklių ištraukiklį (dažnai būna saugiklių dėžutėje) arba replėmis atsargiai ištraukite saugiklį.
- Apžiūrėkite saugiklį. Jei vielinis elementas viduje yra nutrūkęs, saugiklis yra perdegęs.
- Pakeiskite perdegusį saugiklį nauju, tokios pačios srovės stiprumo (amperais).
- Įdėkite dangtelį atgal ant saugiklių dėžutės.
- Patikrinkite, ar prietaisas veikia.
Įspėjimas: Niekada nenaudokite didesnio srovės stiprumo saugiklio nei rekomenduojama. Tai gali sukelti elektros sistemos pažeidimus ar net gaisrą.
Dažniausiai Pasitaikančios Problemų Sprendimai
- Perdegantis saugiklis: Jei saugiklis nuolat perdega, tai gali reikšti elektros sistemos problemą. Kreipkitės į kvalifikuotą elektriką, kad nustatytų ir pašalintų gedimą.
- Netinkamas saugiklio tipas: Naudojant netinkamą saugiklio tipą, prietaisas gali neveikti arba gali kilti rimtesnių problemų. Visada naudokite rekomenduojamą saugiklio tipą.
- Saugiklių dėžutės korozija: Drėgmė ir korozija gali pažeisti saugiklių dėžutę. Jei pastebėjote korozijos požymių, išvalykite kontaktus specialiu valikliu arba kreipkitės į specialistą.
Papildomi Patarimai
- Visada turėkite atsarginių saugiklių komplektą savo automobilyje.
- Prieš keičiant saugiklį, įsitikinkite, kad išjungėte degimą.
- Jei nesate tikri dėl saugiklio keitimo, kreipkitės į kvalifikuotą specialistą.
- Reguliariai tikrinkite saugiklių dėžutes, ar nėra korozijos ar kitų pažeidimų.
