Šiuolaikiniuose automobiliuose, tokiuose kaip „Opel Zafira B“, įrengta daugybė elektroninių sistemų, kurios užtikrina ne tik saugumą, bet ir vairavimo komfortą. Viena iš tokių svarbių sistemų yra šviesų valdymo blokas, kuris yra neatsiejama bendros automobilio elektronikos dalis. Nors „Opel Zafira B“ yra patikimas automobilis, jo savininkai kartais susiduria su įvairiais gedimais, įskaitant ir susijusius su šviesų valdymo bloku.
Šiame straipsnyje aptarsime dažniausius „Opel Zafira B“ šviesų valdymo bloko gedimus, jų priežastis, simptomus ir galimus sprendimo būdus. Taip pat paliesime platesnę CAN magistralės ir komforto modulio temą, nes šie komponentai glaudžiai susiję su šviesų valdymo sistema.
Kas yra šviesų valdymo blokas ir jo reikšmė?
Šviesų valdymo blokas, dar vadinamas komforto bloku, yra sudėtingas elektroninis įrenginys, kuris koordinuoja įvairių automobilio šviesų funkcijų veikimą. Jis atsako už priekinių žibintų, galinių žibintų, posūkių, stabdžių šviesų, salono apšvietimo ir kitų šviesos elementų valdymą. Šis blokas bendrauja su kitais automobilio valdymo moduliais per CAN magistralę, užtikrindamas sklandų ir efektyvų visų sistemų veikimą.
Pagrindinis šviesų valdymo bloko (komforto bloko) tikslas yra valdyti įvairias automobilio komforto ir saugumo sistemas. Tai apima:
- Klimato kontrolę
- Navigaciją
- Radijo ir multimedijos sistemas
- Garsiakalbius
- GPS lokatorių
- Elektrinius langus
- Elektra valdomus veidrodėlius
- Elektra valdomas sėdynes
- Elektra valdomą stoglangį
- Centrinį užraktą
- Apsaugos nuo vagystės ir įsilaužimo sistemą
- Automobilio salono apšvietimą
- Beraktį automobilio atrakinimą
- Nuotolinį bagažinės atidarymą
- Lietaus jutiklį
- Indikatorių skydelius, mygtukus, rankenėles ir ekranus
Ryšys tarp konkrečių valdiklių (pvz., elektrinių langų valdiklio arba oro kondicionavimo valdiklio) vyksta per CAN magistralę skirtingu greičiu. Daugelis vairuotojų sužino, kad jų automobilyje apskritai yra CAN magistralė, tik tada, kai sugenda komforto modulis.
Dažniausiai pasitaikantys „Opel Zafira B“ šviesų valdymo bloko gedimai ir jų požymiai
Kaip ir bet kuris kitas elektroninis komponentas, šviesų valdymo blokas gali sugesti. „Opel Zafira B“ savininkai gali pastebėti šiuos gedimo simptomus:
- Periodiškas arba nuolatinis tam tikrų šviesos funkcijų neveikimas: Pavyzdžiui, neveikia priekiniai žibintai, posūkiai, stabdžių šviesos, salono apšvietimas ar centrinis užraktas.
- Netikėti šviesos signalai arba mirksėjimas: Žibintai gali savaime įsijungti arba išsijungti, posūkiai gali mirksėti neįprastu dažniu.

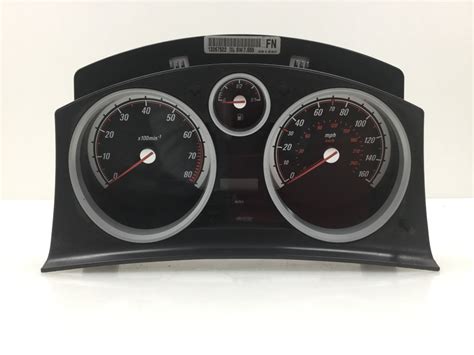

- Informacija apie neegzistuojančius gedimus prietaisų skydelyje: Borto kompiuteris gali rodyti klaidos pranešimus, nors realių problemų su šviesomis nėra.
- Neveikia visos su komforto moduliu susijusios sistemos: Jei sugenda pats komforto modulis, gali nustoti veikti daugelis su juo susijusių funkcijų.
- Daugėja gedimų: Laikui bėgant, gali pradėti gesti ir kitos su šviesų valdymo bloku susijusios sistemos.
Priežastys, dėl kurių gali sugesti šviesų valdymo blokas
Šviesų valdymo blokas ir jį jungianti CAN magistralė patiria didelę apkrovą dėl automobilio vibracijų, temperatūros svyravimų, drėgmės ir kitų aplinkos veiksnių. Dažniausios gedimų priežastys yra:
- Drėgmės poveikis: Prasta apsauga nuo drėgmės gali sukelti trumpuosius jungimus ir koroziją elektroniniuose komponentuose.
- Įtampos šuoliai elektros instaliacijoje: Netinkamas akumuliatoriaus veikimas ar kiti elektros sistemos sutrikimai gali pažeisti jautrius elektroninius komponentus.
- Fizinis pažeidimas: Vibracijos, smūgiai ar netinkamas montavimas gali sugadinti laidus, jungtis ar patį valdymo bloką.
- Komponentų nusidėvėjimas: Laikui bėgant, elektroniniai komponentai natūraliai susidėvi.
- Gamyklinis brokas: Kai kuriuose automobilių modeliuose gali pasitaikyti gamintojo broko, pvz., prastos CAN magistralės ar komforto bloko apsaugos nuo drėgmės.
- Netinkami remonto darbai ar instaliacija: Neoriginalių dalių naudojimas, netinkamas priedų (pvz., neoriginalaus radijo imtuvo) montavimas gali sukelti sistemų sutrikimus.
- Ilgalaikis akumuliatoriaus atjungimas: Tai gali sukelti programinės įrangos sutrikimus arba atstatyti modulio nustatymus.
- Perdegęs saugiklis: Saugiklis, atsakingas už komforto modulio maitinimą, gali perdegti dėl perkrovos ar trumpojo jungimo.
CAN magistralė ir komforto modulis - automobilio „smegenys“
Šiuolaikiniuose automobiliuose, tokiuose kaip „Opel Zafira B“, visos elektroninės sistemos yra sujungtos į bendrą tinklą, kurio pagrindą sudaro CAN (Controller Area Network) magistralė. Tai yra dviejų ar daugiau įrenginių sujungimas naudojant mikroprocesorines sistemas, leidžiančias perduoti informaciją ir tinkamai ją paskirstyti tarp atskirų modulių. CAN magistralė jungia visus valdymo blokus (ECU), leidžia jų integravimą tarpusavyje ir palengvina automobilio diagnostiką.
Komforto modulis (komforto blokas) yra vienas iš pagrindinių šių sistemų valdymo kompiuterių. Jis yra atsakingas už daugelio funkcijų koordinavimą, įskaitant ir šviesų valdymą. Jei CAN magistralė arba komforto modulis sugenda, tai gali sukelti grandininę reakciją ir paveikti daugelį automobilio sistemų.
CAN magistralės privalumai:
- Elektros sistemos supaprastinimas (mažiau laidų).
- Galimybė pritaikyti duomenų perdavimo greitį.
- Didesnis patikimumas.
- Mažesnės automobilio gamybos sąnaudos.
- Galimybė naudoti šiuolaikinius kompiuterinės diagnostikos metodus.
- Didesnis atsparumas trukdžiams.
- Šiek tiek sumažėjęs automobilio svoris.
- Galimybė naudoti daugybę jutiklių, valdiklių ir mikrokompiuterių.
Kiekvienas prie CAN magistralės prijungtas įrenginys turi savo ID (identifikavimo kodą), todėl informacija tarp jų siunčiama žinutėmis, kurios atitinka tam tikrą šabloną. Informacija turi tam tikrą prioritetą, todėl pirmiausia aptarnaujami svarbiausi moduliai.
Kaip atliekama šviesų valdymo bloko diagnostika ir remontas?
Jei pastebite gedimo požymius, svarbu nedelsiant kreiptis į specialistus. Profesionalai atlieka šiuos diagnostikos veiksmus:
- Tikrinama, kurios funkcijos neveikia: Nustatoma, kurios konkrečios šviesos ar su jomis susijusios sistemos veikia netinkamai.
- Naudojama automobilio gamintojo techninė informacija: Siekiant suprasti sistemos architektūrą, laidų išsidėstymą ir prijungtus valdiklius.
- Tikrinami pagrindiniai pažeidimai: Matuojama elektros įtampa grandinėje, tikrinami saugikliai, ieškoma fizinių kabelių pažeidimų.
- Nuskaitomi klaidų kodai: Naudojant OBD-II diagnostikos įrangą, identifikuojami gedimų kodai.
- Testuojami elektros įtaisai: Tikrinami atskirų komponentų, pvz., varikliukų, veikimas.
- Stebimi CAN magistralės signalai: Naudojant osciloskopą, analizuojamas duomenų perdavimas magistralėje.
- Tikrinami atskirų sistemų valdikliai: Nustatoma, ar gedimo priežastis nėra susijusi su kitais valdikliais.
Remonto procesas priklauso nuo gedimo priežasties:
- Sugedusio komforto modulio remontas: Specialistai išmontuoja modulį, nustato gedimo priežastį (pvz., perdegusius komponentus, prastus litavimo darbus) ir atlieka taisymą.
- CAN magistralės remontas: Tai sudėtingas procesas, reikalaujantis aukštos kvalifikacijos. Gali tekti taisyti arba keisti pažeistus kabelius, rezistorius ar jungtis.
- Komponentų keitimas: Jei modulis ar jo dalys yra nepataisomai sugadintos, jas tenka keisti naujomis.
- Programinės įrangos atnaujinimas: Kartais gedimus galima ištaisyti atnaujinant komforto modulio programinę įrangą.
Opel Zafira B 2005-2014 - "Co kupić do...?" odc.30 #wojtastv #opel #zafira
Kaip išvengti šviesų valdymo bloko gedimų?
Nors ne visus gedimus galima išvengti, tinkama priežiūra gali žymiai sumažinti riziką:
- Reguliari automobilio priežiūra: Laikykitės gamintojo rekomenduojamų techninės priežiūros intervalų.
- Atsargus elgesys su elektros instaliacija: Venkite savarankiškų modifikacijų, ypač prijungiant neoriginalius priedus.
- Naudokite kokybiškas dalis: Jei reikia keisti komponentus, rinkitės originalias arba patikimų gamintojų dalis.
- Vengti ekstremalių sąlygų: Jei įmanoma, saugokite automobilį nuo didelės drėgmės ir ekstremalių temperatūrų.
- Laiku šalinkite smulkius gedimus: Jei pastebite bet kokius elektros sistemos sutrikimus, kreipkitės į specialistus kuo greičiau.
Laiku atlikta diagnostika ir tinkama priežiūra padeda užtikrinti ilgalaikį ir patikimą „Opel Zafira B“ šviesų valdymo sistemos veikimą.
