Peugeot 307: Vadovas po saugiklių dėžutes ir ABS sistemos fuses

Automobilio „Peugeot 307“ pirmoji karta (dar žinoma kaip „T5“, „T6“), pagaminta nuo 2002 metų, turi dvi skirtingas saugiklių dėžutes. Šiame vadove pateikiama detali informacija apie jų išdėstymą ir funkcijas, ypatingą dėmesį skiriant ABS sistemos saugikliams.

Prietaisų skydelio saugiklių dėžutės schema

Prietaisų skydelio saugiklių dėžutėje yra įvairūs saugikliai, atsakingi už automobilio vidaus sistemas. Žemiau pateikiamas konkrečių saugiklių aprašymas:

  • Saugiklis MINI 10A (Nr. 1): Galinis rūko žibintas.
  • Saugiklis MINI 15A (Nr. 2): Galinis valytuvas.
  • Saugiklis MINI 15A (Nr. 4): Priekiniai elektriniai langai - Stoglangis.
  • Saugiklis MINI 15A (Nr. 5): Kairysis stabdžių žibintas su priekaba.
  • Saugiklis MINI 20A (Nr. 7): Galinis lubų apšvietimas, priekinis lubų apšvietimas, skaitymo lemputės - Cigarečių žiebtuvėlis - Daiktadėžės apšvietimas.
  • Saugiklis MINI 30A (Nr. 9): Elektriniai langai - Impulsiniai elektriniai langai (nesuderinami su neimpulsiniais elektriniais langais) - Stoglangis.
  • Saugiklis MINI 15A (Nr. 10): Diagnostikos lizdas - Galinis 12V lizdas.
  • Saugiklis MINI 15A (Nr. 11): Automobilio radijas - Daugiafunkcis ekranas B - Vairasvirtės valdymas - Automatinė pavarų dėžė.
  • Saugiklis MINI 10A (Nr. 12): Dešinysis priekinis stovėjimo žibintas, dešinysis galinis stovėjimo žibintas, numerio lentelės apšvietimas ir priekaba - Centrinis užraktas/signalizacija/ESP/avarijos žibintų jungikliai - Priekinio oro kondicionieriaus/pelininės apšvietimas - Šildomų sėdynių jungikliai - Cigarečių žiebtuvėlis - Automatinės pavarų dėžės jungikliai - Žibintų aukščio reguliatorius.
  • Saugiklis MINI 30A (Nr. 14): Atidarymo/uždarymo dalių valdymo pultai - Super-užrakto valdymo pultai.
  • Saugiklis MINI 30A (Nr. 15): Galiniai elektriniai langai.
  • Saugiklis MINI 5A (Nr. 16): Variklio aptarnavimo dėžutė - Signalizacija - Dalelių filtras - Vairasvirtės valdymas - Oro pagalvės.
  • Saugiklis MINI 10A (Nr. 17): Dešinysis galinis stabdžių žibintas, papildomas stabdžių žibintas.
  • Saugiklis MINI 10A (Nr. 18): Diagnostikos lizdas - Vairasvirtės valdymas - Stabdžių (stop) ir sankabos pedalo jungikliai - Vandens lygio jungiklis - Antrasis stabdžių jungiklis.
  • Saugiklis ATO Shunt (Nr. 19): PARK shunt.
  • Saugiklis MINI 10A (Nr. 22): Kairysis priekinis stovėjimo žibintas, kairysis galinis stovėjimo žibintas - Numerio lentelės apšvietimas ir priekaba.
  • Saugiklis MINI 15A (Nr. 23): Signalizacijos sirena - Tūrio signalizacijos dėžutė.
  • Saugiklis MINI 15A (Nr. 24): Kombinuotas - Automobilio radijas - Daugiafunkcis ekranas - Oro kondicionierius.
  • Saugiklis ATO 30A (Nr. 26): Šildomas galinis stiklas.

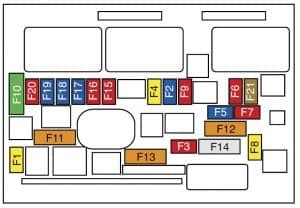

Peugeot 307 prietaisų skydelio saugiklių dėžutės schema

Variklio skyriaus saugiklių dėžutės schema

Variklio skyriuje esanti saugiklių dėžutė yra atsakinga už svarbesnes automobilio sistemas, įskaitant ABS ir variklio valdymą.

  • Saugiklis MINI 10A (Nr. 1): Atbulinės eigos jungiklis automatinėje transmisijoje - Relės valdymas automatinės transmisijos paleidimo draudimui - Atbulinės eigos jungiklis mechaninėje transmisijoje - Transporto priemonės greičio jutiklis - Preheating Box - Vandens buvimo dyzeliniame kure jutiklis - Oro srauto matuoklis DW.
  • Saugiklis MINI 15A (Nr. 2): Kanistro solenoidinis vožtuvas - Kuro siurblys.
  • Saugiklis MINI 10A (Nr. 3): Vairo stiprintuvo kompiuteris - ABS arba ESP kompiuteris.
  • Saugiklis MINI 10A (Nr. 4): Įpurškimo kompiuteris - Ventiliatoriaus variklio grupės relės valdymas - Papildomo šildymo relės valdymas - Automatinės pavarų dėžės kompiuteris - Sekvencinis automatinės pavarų dėžės valdymas - Shiftlock relė automatinėje pavarų dėžėje.
  • Saugiklis MINI 15A (Nr. 5): Dalelių filtro kompiuteris.
  • Saugiklis MINI 10A (Nr. 6): Priekiniai rūko žibintai.
  • Saugiklis MINI 20A (Nr. 7): Priekinio stiklo valytuvų siurblio variklis.
  • Saugiklis MINI 20A (Nr. 8): Ventiliatoriaus variklio grupės relės valdymas - Įpurškimo kompiuterio maitinimas.
  • Saugiklis MINI 15A (Nr. 9): Kairysis artimųjų šviesų žibintas.
  • Saugiklis MINI 15A (Nr. 10): Dešinysis artimųjų šviesų žibintas.
  • Saugiklis MINI 10A (Nr. 11): Kairysis tolimųjų šviesų žibintas.
  • Saugiklis MINI 10A (Nr. 12): Dešinysis tolimųjų šviesų žibintas.
  • Saugiklis MINI 15A (Nr. 13): Garso signalas.
  • Saugiklis MINI 10A (Nr. 14): Priekinio ir galinio stiklo plovimo siurbliai.
  • Saugiklis ATO 30A (Nr. 15): Deguonies jutikliai - Išmetamųjų dujų recirkuliacijos solenoidinis vožtuvas - Uždegimo ritė - Dyzelinio kuro aukšto slėgio reguliatorius - Įpurškimo maitinimas [benzinas].
  • Saugiklis ATO 40A (Nr. 16): Benzininio variklio oro siurblys su automatine transmisija.
  • Saugiklis ATO 30A (Nr. 17): Priekinio stiklo valytuvas (mažas/didelis greitis).
  • Saugiklis ATO 40A (Nr. 18): Oro kondicionieriaus ventiliatoriaus variklis.
  • Jungtis OBD1 U1: Borto diagnostikos prievadas (OBD1).
  • Jungtis OBD1 U2: Borto diagnostikos prievadas (OBD1).
  • Saugiklis MAXI 30A (M1): Ventiliatoriaus variklio grupė.
  • Saugiklis MAXI 30A (M2): ESP/ABS siurblio variklis.
  • Saugiklis MAXI 30A (M3): ESP/ABS solenoidai.
  • Saugiklis MAXI 60A (M4): Pažangios aptarnavimo dėžutės maitinimas.
  • Saugiklis MAXI 70A (M5): Pažangios aptarnavimo dėžutės maitinimas.
  • Saugiklis MAXI 20A (M6): Šildomos sėdynės.
  • Saugiklis MAXI 30A (M7): Apsaugos nuo vagystės kontaktas, maitinimas.
  • Saugiklis MAXI 70A (M8): Vairo stiprintuvo elektrinio siurblio grupė.

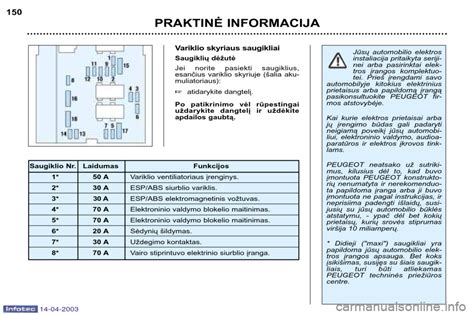

Peugeot 307 variklio skyriaus saugiklių dėžutės schema

ABS sistemos saugikliai

ABS (Antiblockiersystem) sistema yra gyvybiškai svarbi saugiam stabdymui. Peugeot 307 ABS sistemai svarbiausi saugikliai yra variklio skyriaus saugiklių dėžutėje:

  • Saugiklis MINI 10A (Nr. 3): Vairo stiprintuvo kompiuteris - ABS arba ESP kompiuteris.
  • Saugiklis MAXI 30A (M2): ESP/ABS siurblio variklis.
  • Saugiklis MAXI 30A (M3): ESP/ABS solenoidai.

Jei pastebėjote problemas su ABS sistema, pirmiausia patikrinkite šiuos saugiklius. Taip pat svarbu žinoti, kad „Peugeot 307“ saugiklių dėžučių schemos gali skirtis priklausomai nuo automobilio gamybos metų. Visada pasirinkite teisingus duomenis pagal savo transporto priemonės metus.

DEGIA ABS ĮSPĖJIMO LEMPUTĖ? SUTAISYKITE 3 PAPRASTAIS ŽINGSNIAIS

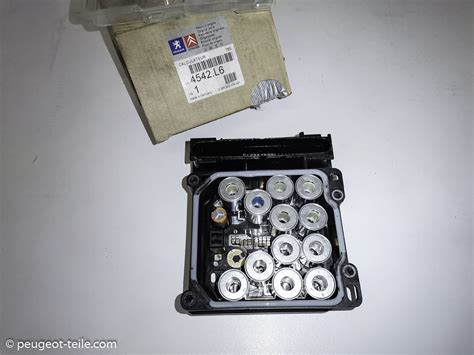

Peugeot 307 ABS sistemos schemos vaizdavimas

Jei ši schema neatitinka jūsų automobilio, prašykite savo diagramos arba praneškite apie pastebėtą klaidą.
