Automobilio „Renault Megane 3“ (dar žinomo kaip „X95“) 2011 m. modelyje yra keturios skirtingos saugiklių dėžutės:
- Salono saugiklių skydelio schema
- Variklio saugiklių skydelio schema
- Variklio saugiklių skydelio Nr. 2 schema
- Didelės galios saugiklių blokų schema
Jei koks nors elektros komponentas neveikia, patikrinkite saugiklių būklę.
Saugiklius galima pasiekti už daiktadėžės A. Naudodami spaustuką 6, esantį ant saugiklių skydelio, išimkite saugiklį.
Norėdami išimti saugiklį iš žnyplių, pastumkite jį į šoną.
Įspėjimas: Nerekomenduojama naudoti laisvų saugiklių vietų.
Patikrinkite atitinkamą saugiklį ir, jei reikia, pakeiskite jį. Pakeičiamasis saugiklis turi atitikti originalaus saugiklio galią. Jei sumontuotas per didelės galios saugiklis, elektros grandinė gali perkaisti (gali kilti gaisras), jei prietaisas naudoja per daug srovės.
Patarimas: Norėdami laikytis vietinių įstatymų arba prevenciškai: įsigykite avarinį rinkinį, kuriame yra atsarginių lempučių ir saugiklių rinkinys, iš įgaliotojo atstovo.
Saugiklių paskirstymas (kai kurių saugiklių buvimas priklauso nuo transporto priemonės įrangos lygio).
Transporto priemonėse su saugiklių paskirstymo etikete:
Priklausomai nuo transporto priemonės, saugiklių paskirstymo etiketę galite rasti daiktų laikymo skyriuje, kad nustatytumėte saugiklius.
Saugiklių skyrius D: saugiklių paskirstymo etiketė yra ant galinės sklendės 5 pusės.
Kai kuriuos saugiklius turėtų keisti tik kvalifikuotas specialistas.

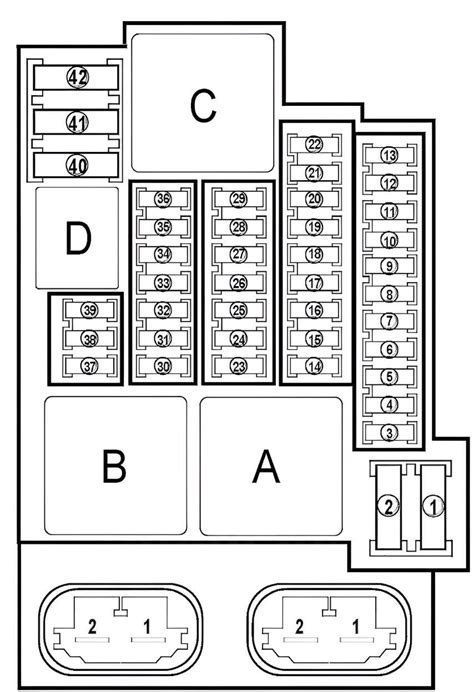

Salono saugiklių skydelis
Šiame skyriuje pateikiamas „Renault Megane 3“ 2011 m. salono saugiklių skydelio aprašymas:
| Tipas | Nr. | Aprašymas |
|---|---|---|
| Saugiklis ATO 40A | F1 | Dešiniojo priekinio stiklo valytuvas |
| Saugiklis ATO 40A | F2 | Kairysis priekinio stiklo valytuvas |
| Saugiklis MINI 10A | F3 | Cigaretės žiebtuvėlis (žr. problemų su cigarečių žiebtuvėlio saugikliu... ) |
| Saugiklis MINI 10A | F4 | Galinių sėdynių priedų lizdas (žr. problemų su cigarečių žiebtuvėlio saugikliu... ) |
| Saugiklis MINI 10A | F5 | Bagažinės priedų lizdas |
| Saugiklis MINI 10A | F6 | Garso sistema, radijas (žr. problemų su radijo saugikliu... ) |
| Saugiklis MINI 5A | F7 | Elektriniai šildomi išoriniai durų veidrodėliai |
| Saugiklis MINI 10A | F8 | Priekinio stiklo plovimo sistema, durų atidarymo indikatorius |
| Saugiklis MINI 30A | F9 | Automatinis stovėjimo stabdys |
| Saugiklis MINI 10A | F10 | Prietaisų skydelio ekranas |
| Saugiklis MINI 25A | F11 | Elektra valdomos sėdynės, vairo stulpelio jungikliai |
| Saugiklis MINI 20A | F12 | Elektriniai šildomi keleivio sėdynės |
| Saugiklis MINI 25A | F14 | Elektrinis priekinio keleivio durų lango reguliatorius |
| Saugiklis MINI 25A | F15 | Stabdžių šviesos jungiklis, stabdžių pedalo padėties jutiklis, ABS / ESP valdymo blokas |
| Saugiklis MINI 25A | F16 | Dešiniojo galinio durų lango elektrinis reguliatorius |
| Saugiklis MINI 10A | F17 | Kairiojo galinio durų lango elektrinis reguliatorius |
| Saugiklis MINI 10A | F18 | Bagažinės lemputė, kairioji bagažinės lemputė, durų lemputės, kosmetinio veidrodėlio lemputės, lietaus jutiklis |
| Saugiklis MINI 10A | F19 | Laikrodis, lauko temperatūros indikatorius, saugos diržų įspėjimo indikatorius, garso sistemos jungtis |
| Saugiklis MINI 5A | F20 | Oro kondicionieriaus valdymo blokas |
| Saugiklis MINI 3A | F21 | Kosmetinio veidrodėlio lemputės saulės skydeliuose |
| Saugiklis MINI 3A | F22 | Salono šviestuvai, lietaus ir šviesos jutiklis |
| Saugiklis MINI 20A | F23 | Priekabos jungtis |
| Saugiklis MINI 3A | F24 | CECBS |
| Saugiklis MINI 25A | F25 | Salono galinio vaizdo veidrodėlis |
| Saugiklis MINI 10A | F26 | Navigacijos sistema, CD keitiklis, garso sistema (žr. problemų su radijo saugikliu... ) |
| Saugiklis MINI 20A | F27 | Garso sistema, stovėjimo stabdžio valdymo blokas (žr. problemų su radijo saugikliu... ) |
| Saugiklis MINI 15A | F30 | UCH, posūkių rodikliai |
| Saugiklis MINI 30A | F31 | CECBS |
| Saugiklis MINI 30A | F32 | Vairuotojo durų lango elektrinis reguliatorius |
| Saugiklis MINI 30A | F33 | UCH, centrinis užraktas |
| Saugiklis MINI 15A | F34 | ECU multiproto tinklas, keleivio durys |
| Saugiklis MINI 15A | F35 | Laikrodis, lauko temperatūros daviklis, telefono ekranas |
| Saugiklis MINI 10A | F36 | Diagnostikos lizdas, garso signalo relė, signalizacijos valdymo blokas, sirena (žr. problemų su garso signalo saugikliu... ) |
| Saugiklis MINI 30A | F37 | Stabdžių signalai, ECU |
| Saugiklis MINI 30A | F38 | Automatinis stovėjimo stabdys |
| Saugiklis ATO 40A | F39 | Kabrioleto stogo ECU |
| Saugiklis ATO 25A | F40 | Oro kondicionieriaus ventiliatorius |
| Saugiklis ATO 40A | F41 | Elektrinis stoglangis (žr. problemų su stoglangio saugikliu... ) |
| Relė | R | Galinio stiklo šildymas |
| Relė | RA | Galia (+ akumuliatorius) su uždelstu išjungimu (be išjungimo paleidžiant) |
| Relė | RB | Galia (+ akumuliatorius) su uždelstu išjungimu (su išjungimu paleidžiant) |
| Relė | RC | Galinio stiklo šildymas |
| Relė | RD | Garso signalas (žr. problemų su garso signalo rele... ) |
Variklio saugiklių skydelis
Šiame skyriuje pateikiamas „Renault Megane 3“ 2011 m. variklio saugiklių skydelio aprašymas:
| Tipas | Nr. | Aprašymas |
|---|---|---|
| Saugiklis MINI 10A | 1 | Šoninis žibintas (dešinysis priekinis žibintas, dešinysis galinis žibintas, priekiniai žibintai), numerio lentelės žibintai, cigarečių žiebtuvėlio žibintai, elektrinio lango jungiklio žibintai, garso sistema, navigacijos sistemos valdymo blokas, multimedijos sistemos klaviatūros (žr. problemų su radijo saugikliu..., žr. problemų su priekinių žibintų saugikliu... ) |
| Saugiklis MINI 10A | 2 | Šoninis žibintas (kairysis priekinis žibintas, kairysis galinis žibintas), kairysis bagažinės dangčio žibintas |
| Saugiklis MINI 15A | 3 | Priekinio stiklo valytuvų siurblio |
| Saugiklis MINI 20A | 4 | Rūko žibintai (žr. problemų su rūko žibintų saugikliu... ) |
| Saugiklis MINI 10A | 5 | Tolimieji žibintai (kairysis priekinių žibintų blokas) |
| Saugiklis MINI 10A | 6 | Tolimieji žibintai (dešinysis priekinis žibintas) (žr. problemų su priekinių žibintų saugikliu... ) |
| Saugiklis MINI 15A | 7 | Diagnostikos lizdas, galinio stiklo šildymo relė, automatinės pavarų dėžės režimo parinkiklis, elektrinis priekinių žibintų korektorius, dujų išlydžio lempos valdymo blokas, papildomo šildytuvo valdymo blokas, greičio ribotuvas, automatinis stovėjimo stabdys, automatinis parkavimo valdymo blokas, pritemdomas keleivio salono veidrodėlis |
| Saugiklis MINI 30A | 8 | ABS |
| Saugiklis MINI 30A | 9 | Priekinis valytuvas |
| Saugiklis MINI 10A | 10 | Oro pagalvių valdymo blokas |
| Saugiklis MINI 20A | 11 | Nenaudojamas |
| Saugiklis MINI 7.5A | 12 | Transmisijos ECU |
| Saugiklis MINI 25A | 13 | Variklio valdymo sistema |
| Saugiklis MINI 15A | 14 | Deguonies koncentracijos jutiklių šildymas |
| Saugiklis MINI 20A | 15 | Transmisijos ECU |
| Saugiklis MINI 5A | 16 | Stabdžių signalai, elektrinis valdymo blokas, elektrinis vairo stiprintuvas |
| Saugiklis MINI 10A | 17 | Automatinės pavarų dėžės veikimo režimų jutiklis, priekinių žibintų elektrinis korektorius, atbulinės eigos žibintų relė |
| Saugiklis MINI 15A | 18 | Elektrinės įrangos valdymo blokas |
| Saugiklis MINI 25A | 19 | Starteris (žr. problemų su starterio saugikliu... ) |
| Saugiklis MINI 20A | 21 | Kuro modulis, uždegimo ritės, LPG ECU |
| Saugiklis MINI 10A | 22 | Oro kondicionieriaus kompresoriaus elektromagnetinis sankabos |
| Saugiklis MINI 5A | 23 | ECU įpurškimo sistema |
| Saugiklis MINI 20A | 24 | Artimieji žibintai (kairysis priekinis žibintas), elektrinis korektorius (žr. problemų su priekinių žibintų saugikliu... ) |
| Saugiklis MINI 20A | 25 | Artimieji žibintai (dešinysis priekinis žibintas), elektrinis korektorius (žr. problemų su priekinių žibintų saugikliu... ) |
Variklio saugiklių skydelis Nr. 2
Šiame skyriuje pateikiamas „Renault Megane 3“ 2011 m. variklio saugiklių skydelio Nr. 2 aprašymas:
| Tipas | Nr. | Aprašymas |
|---|---|---|
| Saugiklis MIDI 70A | 1 | Papildomas keleivio salono šildytuvas |
| Saugiklis MIDI 80A | 2 | Saugiklių ir relių blokas keleivio salone |
| Saugiklis MIDI 80A | 3 | Saugiklių ir relių blokas keleivio salone |
| Saugiklis MIDI 80A | 4 | Saugiklių ir relių blokas variklio skyriuje 1, saugiklių ir relių blokas keleivio salone (valdymo ir perjungimo blokas) |
| Saugiklis MIDI 30A | 5 | Papildomas šildytuvas |
| Saugiklis MIDI 50A | 6 | ABS ECU su ESP |
„Renault Megane 3“ saugiklių dėžutės vieta
„Renault Megane“ saugiklių dėžučių schemos skiriasi priklausomai nuo metų, pasirinkite tinkamus savo transporto priemonės metus.
