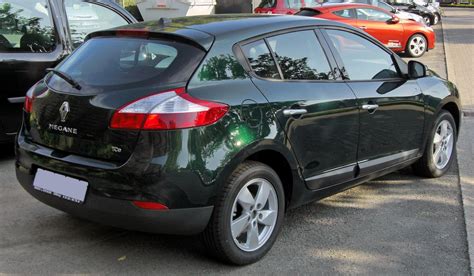

„Renault Megane 3“ kartos buvo gaminamos nuo 2008 iki 2016 metų. Per šiuos devynerius metus automobilis buvo du kartus atnaujintas. Dažniausiai sutinkamos kėbulo versijos yra universalo ir 5 durų hečbeko, nors rinkoje taip pat yra ir kupė bei sedanų (po atskiru „Renault Fluence“ prekės ženklu). Šiame straipsnyje aprašysime „Renault Megane 3“ saugiklių ir relės paskirtį, pateiksime jų dėžučių vietas ir schemas.
Salono saugiklių dėžė
„Renault Megane 3“ automobilyje yra kelios saugiklių ir relių dėžės. Viena iš jų yra salone, esanti po prietaisų skydeliu, kairėje pusėje, po vairu.
Pagrindinė dėžė
Ši dėžė yra prietaisų skydelyje, kairėje pusėje.
Pagrindinės dėžės saugiklių paskirtis
- F1: Rezervas
- F2: Rezervas
- F3 (10A): Cigarečių žievelė
- F4 (10A): Galinis lizdas
- F5 (10A): Lizdas bagažinėje
- F6 (10A): Audio sistema
- F7 (5A): Elektriniai lauko veidrodėliai
- F8 (10A): Vairuotojo langų plovimo sistema, durų atidarymo indikatorius
- F9 (30A): Automatinis stovėjimo stabdys
- F10 (10A): Prietaisų skydelis
- F11 (25A): Elektra valdoma sėdynė, vairo kolonėlės jungikliai
- F12 (20A): Elektrinis keleivio sėdynės šildymas
- F13: Rezervas
- F14 (25A): Elektrinis priekinio keleivio durų langų keltuvas
- F15 (5A): Stabdžių šviesos jungiklis, stabdžių pedalo padėties jutiklis, ABS/ESP valdymo blokas
- F16 (25A): Dešiniojo galinio lango keltuvas
- F17 (25A): Kairiojo galinio lango keltuvas
- F18 (10A): Pirštinių skyriaus apšvietimas, kairiojo bagažo skyriaus apšvietimas, durų apšvietimas, saulės skydelių veidrodėlių apšvietimas, lietaus jutiklis
- F19 (10A): Laikrodis, lauko temperatūros indikatorius, saugos diržų įspėjimo indikatorius, audio sistemos jungtis
- F20 (5A): Oro kondicionieriaus valdymo blokas
- F21 (3A): Saulės skydelių veidrodėlių apšvietimas
- F22 (3A): Salono apšvietimas, lietaus ir šviesos jutiklis
- F23 (20A): Priekabos jungtis
- F24 (15A): CECBS
- F25 (3A): Salono galinio vaizdo veidrodėlis
- F26 (10A): Navigacijos sistema, CD keitiklis, audio sistema
- F27 (20A): Audio sistema, stovėjimo stabdžio valdymo blokas
- F28: Rezervas
- F29: Rezervas
- F30 (15A): UCH, posūkių rodikliai
- F31 (10A): CECBS
- F32 (30A): Vairuotojo durų elektrinis langų keltuvas
- F33 (25A): UCH, centrinis užraktas
- F34 (30A): ECU Multiplex tinklas, keleivio durys
- F35 (15A): Laikrodis, lauko temperatūros matuoklis, telefono ekranas
- F36 (15A): Diagnostikos lizdas, garso signalo relė, signalizacijos valdymo blokas, sirena
- F37 (10A): Stabdžių signalai, ECU
- F38 (30A): Automatinis stovėjimo stabdys
- F39 (30A): Kabrioleto stogo ECU
- F40 (40A): Oro kondicionieriaus ventiliatorius
- F41 (25A): Elektrinis stoglangis
- F42 (40A): Galinio stiklo šildymas
Relės salone
- RA (70A): Maitinimo relė (+ akumuliatorius) su uždelstu išjungimu (be išjungimo paleidžiant)
- RB (70A): Maitinimo relė (+ akumuliatorius) su uždelstu išjungimu (su išjungimu paleidžiant)
- RC (40A): Galinio stiklo šildymo relė
- RD (20A): Garso signalo relė
Saugiklis numeris 3 atsako už priekinį cigarečių žievelę, o galinis lizdas yra 4, kurio nominali vertė yra 10A. Papildomas „+“ relė, veikianti 40A varikliui esant įjungtam, gali būti po keleivio sėdyne. Taip pat centrinėje konsolėje, šildytuvo dėžėje, gali būti pora papildomų šildymo relių.

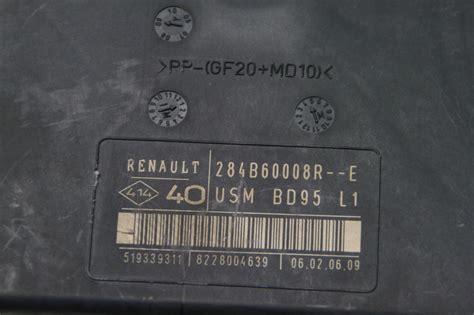

Variklio skyriaus saugiklių dėžė
Variklio skyriuje yra kelios saugiklių ir relių dėžės, kurios yra atsakingos už įvairias automobilio sistemas.
Saugiklių dėžė
Šis blokas yra variklio skyriaus jungčių dėžėje (variklio skyriuje).
Variklio skyriaus saugiklių paskirtis
- 10A: Šoniniai žibintai (dešinysis priekinis žibintas, dešinysis galinis žibintas, priekiniai žibintai), numerio apšvietimas, cigarečių žievelės apšvietimas, elektrinių langų jungiklių apšvietimas, audio sistema, navigacijos sistemos valdymo blokas, multimedijos sistemos klaviatūros.
- 10A: Šoniniai žibintai (kairysis priekinis žibintas, kairysis galinis žibintas), kairysis bagažinės dangčio žibintas.
- 15A: Priekinių žibintų plovimo siurblys.
- 20A: Rūko žibintai.
- 10A: Tolimieji kairiojo priekinio žibinto blokas.
- 10A: Tolimieji dešiniojo priekinio žibinto blokas.
- 15A: Diagnostikos lizdas, galinio stiklo šildymo relė, automatinės pavarų dėžės režimo selektorius, elektrinis priekinių žibintų korektorius, dujų išlydžio lempos valdymo blokas, pagalbinis šildytuvas, greičio ribotuvas, automatinis stovėjimo stabdys, automatinio parkavimo valdymo blokas, pritemdomas galinio vaizdo veidrodėlis salone.
- 30A: ABS, ESP valdymo blokas.
- 30A: Priekinis valytuvas.
- 10A: Oro pagalvių valdymo blokas.
- 20A: Nenaudojamas.
- 7,5A: Pavarų dėžės ECU.
- 25A: Variklio valdymo sistema.
- 15A: Deguonies koncentracijos jutiklių - šildymas.
- 20A: Pavarų dėžės ECU.
- 5A: Stabdžių signalai, elektrinis valdymo blokas, elektrinis vairo stiprintuvas.
- 10A: Automatinės pavarų dėžės veikimo režimų jutiklis, priekinių žibintų elektro-korektorius, atbulinės eigos žibintų relė.
- 15A: Elektrinės įrangos valdymo blokas.
- 25A: Starteris.
- 20A: Kuro modulis, uždegimo ritės, LPG ECU.
- 10A: Oro kondicionieriaus kompresoriaus elektromagnetinis sankabos jungiklis.
- 5A: Įpurškimo sistemos ECU.
- 20A: Artimųjų šviesų kairysis priekinis žibintas, elektrokorrektorius.
- 20A: Artimųjų šviesų dešinysis priekinis žibintas, elektrokorrektorius.
- Nenaudojamas.
Saugikliai 24, 25 ir 26 apsaugos bloke gali būti nenuimami.
Dėžė Nr. 2
Ši dėžė yra variklio skyriaus jungčių dėžėje, po apsaugos ir perjungimo bloku.
Dėžės Nr. 2 paskirtis
- A: Nenaudojamas.
- B: Kuro šildytuvo relė.
- C: Atbulinės eigos žibintų relė.
- D: Nenaudojamas.
- F1 (80A): Panardinimo šildytuvo valdymo blokas.
- F2 (70A): Pakaitinimo blokas.
- F3: Nenaudojamas.
- F4 (80A): Panardinimo šildytuvo valdymo blokas.
- F5 (60A / 40A): Ventiliatoriaus relė.
- F6 (20A): Kuro šildytuvas.
- F7: Nenaudojamas.
- F8 (30A): Ventiliatoriaus relė.
- F9: Nenaudojamas.
Dėžė prie akumuliatoriaus
Šalia akumuliatoriaus yra didelės galios saugiklių blokas.
Akumuliatoriaus blokas
- F1 (190A): Starteris.
- F2 (50A): Saugiklių ir relių blokas salone.
- F3 (80A): Saugiklių ir relių blokas (valdymo ir perjungimo blokas) variklio skyriuje 1, saugiklių ir relių blokas salone.
- F4 (300A / 190A): Saugiklių ir relių blokas variklio skyriuje 2 / generatorius.
- F5 (80A): Elektrinis vairo stiprintuvas.
- F6 (35A): Variklio elektroninio valdymo blokas (ECU) / saugiklių ir relių blokas (valdymo ir perjungimo blokas) variklio skyriuje 1.
- F7 (5A): Saugiklių ir relių blokas (valdymo ir perjungimo blokas) variklio skyriuje 1.
Didelės galios saugiklių blokas
- 70A: Papildomas salono šildytuvas.
- 80A: Saugiklių ir relių blokas salone.
- 80A: Saugiklių ir relių blokas salone.
- 80A: Saugiklių ir relių blokas (valdymo ir perjungimo blokas) variklio skyriuje 1, saugiklių ir relių blokas salone.
- 30A: Papildomas šildytuvas.
- 50A: ABS ECU su ESP.
Šalia elektrinio ventiliatoriaus gali būti variklio aušinimo sistemos elektrinio ventiliatoriaus relė.
Renault Megan 3 Fuse Box Location
Elektroninis valdymo blokas, valdantis visą automobilio veikimą, yra labai svarbus, tačiau ne mažiau svarbi ir saugiklių dėžė, o tiksliau - saugiklių dėžės, nes jų yra dvi. „Renault Megane“ vienas yra kairėje vairo pusėje, o kitas - variklio skyriuje, šalia akumuliatoriaus. Abi jos turi savo schemas, kurios labai padeda nustatyti kiekvieno saugiklio vietą ir informuoti apie jo paskirtį.
„Renault Megane 3“ saugiklių schemos gali skirtis priklausomai nuo automobilio gamybos metų, todėl svarbu pasirinkti tinkamus savo transporto priemonės metus.
