Šilumos siurbliai tampa vis populiaresniu pasirinkimu namų šildymui ir karšto vandens ruošimui dėl jų efektyvumo, ekologiškumo ir ekonomiškumo. Tarp įvairių šilumos siurblių tipų, oras-vanduo modeliai išsiskiria universaliu pritaikymu ir palyginti paprastu montavimu. Šiame straipsnyje gilinsimės į šių sistemų veikimo principus, privalumus, trūkumus ir konkrečius valdymo bloko sprendimus.
Šilumos siurblių oras-vanduo veikimo principas ir privalumai
Šilumos siurbliai iš esmės yra įrenginiai, kurie energiją perkelia iš aplinkos (oro, grunto ar vandens) į šildymo sistemą. Oras-vanduo šilumos siurbliai naudoja lauko orą kaip šilumos šaltinį. Jie paima šilumą iš lauko oro ir perduoda ją į namų vandens šildymo sistemą. Šis procesas vyksta ištisus metus, net ir esant žemai lauko temperatūrai, nes siurbliai inaudoja žemai temperatūrai būdingą latentinę šilumą.
Vienas didžiausių oras-vanduo šilumos siurblių privalumų yra jų efektyvumas ir palyginti nedidelės įrengimo išlaidos. Oras kaip šilumos šaltinis gali būti panaudotas be specialių leidimų ir didelių investicijų į statybas. Energijos efektyvumo požiūriu šie siurbliai jau neatsilieka nuo kitų šilumos siurblių rūšių.
Dėl specifinės šilumos paėmimo-atidavimo technologijos šilumos siurbliuose oras-vanduo susidaro kondensatas. Tam, kad jis galėtų nubėgti, prie išorinio bloko turi būti paruošta vieta ir drenažo sluoksnis.
Oras-vanduo šilumos siurbliai itin tinka šildomoms grindims, nes joms nereikia aukštos temperatūros šilumos nešiklio. Didesnio galingumo įrenginiai tinka ir daugiabučiams.
Šilumos siurbliai yra universalūs įrenginiai - jie ne tik šildo, bet ir gali vėsinti, ruošti karštą vandenį ir aprūpinti vėdinimą. Dėl modulinės konstrukcijos kai kurie siurbliai lengvai montuojami ir turi paruoštas jungtis.
Vartotojai renkasi šilumos siurblį ne tik dėl mažesnių elektros sąnaudų, bet ir dėl patogumo. Įrenginiai turi automatinę valdymo programėlę, leidžiančią reguliuoti temperatūrą ir valdyti sistemą per išmanųjį telefoną. Šilumos siurbliai gali būti valdomi per „Wi‑Fi“ ar „Bluetooth“, o specialios platformos informuoja, kada reikės atlikti techninę priežiūrą.
Kaunietis Černius šilumos siurblio oras-vanduo ir vandens šildytuvo sistemą naujos statybos 160 kv.m ploto name įsirengė 2012 metais. Buvo galimybė į namą atvesti dujas, tačiau pašnekovas sakė, jog paskaičiavus ir palyginus dujų atvedimo kaštus bei perspektyvą su šilumos siurblio sistema, nusvėrė pastaroji. Dėl instaliacijos patogumo, kainos.
Kito, 600 kv.m ploto namo savininkas irgi nenusivylė šilumos siurblio oras-vanduo sistema. Didžiuliam plotui apšildyti buvo pastatytas 12 kW galios naujesnės kartos šilumos siurblys su Zubadan technologija. Patalpose palaikoma 24 laipsnių C temperatūra. Savininkas sako, jog per 8 mėnesius šilumos siurblio elektros sąnaudos buvo už 4000 litų, per mėnesį - apie 500 litų. Turint omenyje 600 kv. m plotą ir 24 laipsnių patalpų temperatūrą, vidutiniškai 0,83 lito (0,24 euro centų) už kv.m, jo nuomone, yra visai nebrangu. Todėl neseniai tokį pat šilumos siurblį nupirko giminaičiams.
Nors namo šeimininkas atskirai šilumos siurblio sunaudojamos elektros kiekio nefiksuoja, sako, kad jos, turint omenyje visus elektros prietaisus ir tai, jog name yra elektra šildoma pirtelė, sunaudoja nedaug. Vidinis šilumos siurblio blokas ir vandens šildytuvas pastatyti pagalbinėje patalpoje, veikiančio agregato garsą jis prilygina veikiančio šaldytuvo garsui.
Technologijos ir efektyvumo parametrai
Didžiausias oras-vanduo siurblių trūkumas - krentant aplinkos oro temperatūrai, krenta ir naudingo veikimo koeficientas COP (Coefficiency of Performance). Šis parametras rodo siurblio galios efektyvumą: pavyzdžiui, šilumos siurblys naudoja 1kW elektros galios, kad pagamintų 4,46 KW šilumos galios. Anksčiau daugelio oras-vanduo siurblių, lauko temperatūrai nukritus iki -20 laipsnių C, COP vertė būdavo apie 2. Vadinasi, sunaudojęs 1 kWh elektros energijos, jis pagamins 2 kWh šiluminės energijos. Šiandien pažangiausių gamintojų šilumos siurbliuose tokia COP vertė jau praeitis.
Vartotojams svarbesnis parametras yra metinis siurblio našumo rodiklis. Jis apibūdina per metus pagamintos šilumos energijos ir per tą patį laikotarpį sunaudotos elektros energijos santykį.

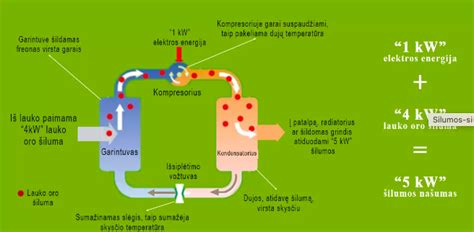

Išorinio šilumos siurblio bloko pagrindą sudaro aušinimo sistema: kompresorius, kondensatorius (kuriame šilumos energija perduodama į šildymo sistemą) ir išsiplėtimo vožtuvas (kuriuo sumažinamas aukštas sistemos slėgis).
MITSUBISHI ELECTRIC siūlo naujausios technologijos PUHZ serijos išorinius šilumos siurblių blokus, kurių COP, priklausomai nuo modelio, yra nuo 4,1 iki 4,46, jis nustatytas esant lauko temperatūra +7 laipsniai C. Pagaminamos šilumos kiekiai bandymų metu matuojami esant +7, +2, -7 ir -15 laipsnių C aplinkos temperatūrai, Daugiausia jos pagaminama, kai lauko temperatūra yra artima -7 laipsniams C.
Šilumos siurblio su naujausia Zubadan technologija šildymas garantuojamas lauko temparatūrai esant iki -28 laipsnių C! Kol kas PUHZ serijos šilumos siurbliai su įdiegta Zubadan technologija yra lyderiai rinkoje pagal sezoninius naudingumo rodiklius ir išskiriamą šilumos kiekį prie itin žemų aplinkos temperatūrų. Šios technologijos išorinius šilumos siurblio blokus galima komplektuoti tiek su oras-vanduo, tiek su oras-oras sistemų vidiniais įrenginiais.
MITSUBISHI ELECTRIC šilumos siurbliai oras-vanduo jau pakankamai efektyvūs, kad nepaisant kokio ploto namas, jame gali būti vieninteliu šilumos šaltiniu. Išorinis šilumos siurblio agregatas jungiamas su vidiniu bloku, o šie gali būti labai įvairūs. Tiesa, kad šilumos nuostoliai būtų kiek įmanoma mažesni, rekomenduojama, kad jungtis su vidiniu bloku būtų kuo trumpesnė.
Naujausios technologijos išoriniai šilumos siurbliai ypač efektyvūs juos komplektuojant su unikalios technologijos Ecodan sistema, kurią sudaro vidinis šilumos siurblio blokas ir integruotas 200 litrų talpos vandens šildytuvas. Ši „viskas viename” įranga primena šaldytuvo tūrį, yra kompaktiška, išvaizdi ir visiškai negadina netgi virtuvės vaizdo. Ją paprasta sumontuoti, be to, valdymo kompiuteryje yra fiksuojama elektros energijos suvartojimo istorija. Sistemoje naudojami du šilumokaičiai: vandens šildytuvui ir šildymo sistemai. Jie abu gali veikti vienu metu: šildyti buitinį vandenį ir šildymo sistemos šilumnešį. Vandens šildytuvas yra sujungtas su išoriniu siurblio bloku, vanduo sušildomas labai greitai, ypač vasarą, kai lauke šilta, bet, pasiekus nustatytą vandens temperatūrą, vandens šildymas nutrūksta, temperatūra tik palaikoma. Tas pats veikimo principas yra ir šildymo sistemoje. Tad visa sistema sureguliuota kuo mažesniam energijos vartojimui.
Valdymo blokai ir jų funkcijos
Šilumos siurblių efektyvumas priklauso nuo kelių parametrų: galingumo, sezono efektyvumo koeficiento (SCOP) ir elektros sąnaudų. Galingumas matuojamas kilovatais (kW) ir turi atitikti pastato šilumos nuostolius. Norint nustatyti reikalingą galingumą (kW), reikia įvertinti patalpų šildymo poreikį (kW per kv. metrą), šilumos nuostolius per atitvaras ir langus, pageidaujamą vidaus temperatūrą ir papildomas funkcijas (vandenį, vėsinimą). Pasirinkus per mažą galingumą, šilumos siurbliai turi dirbti maksimaliai, o per didelė galia didina išlaidas.
SCOP rodiklis parodo sezono efektyvumą; kuo jis didesnis, tuo mažiau elektros suvartoja. Geriausi šilumos siurbliai pasižymi ilga garantija, dažnai 5-7 metų, ir turi aukštą energijos efektyvumo klasę. Didelės SCOP reikšmės leidžia sistemai sunaudoti mažiau elektros sąnaudų ir padeda pasiekti mažesnes eksploatacijos sąnaudas.
Be to, patikimi gamintojai naudoja ekologiškus šaltnešius, tokius kaip R290, kurie turi mažą visuotinį atšilimo potencialą.
Šilumos siurblio galia parenkama atsižvelgiant į pastato šilumos nuostolius ir šilumos poreikį.
Inverteriu valdomi įrenginiai automatiškai prisitaiko prie komforto poreikių ir sumažina elektros sąnaudas.
„Qvantum“ QE modelių sistemos patalpų šildymo efektyvumo klasė pagal 35 °C / 55 °C yra A++/A++, o garso lygis 40-54 dB(A). QE‑4 modelio energijos klasė - A+++ / A++ , o tai reiškia, kad šildant grindinę sistemą (35 °C) pasiekiamas didelis efektyvumas. Didesnio galingumo QA‑15 + QH‑175 3F modelis turi energijos klasę A+++ / A+++ ir naudoja natūralų šaltnešį R290, todėl yra ekologiškas ir tylus. QE‑6 modelis turi 6 kW galingumą, integruotą akumuliacinę talpą, momentinį karšto vandens ruošimą ir galimybę ateityje prijungti papildomus įrenginius.
„Qvantum“ QA-15 + QH-175 3F sistema yra geras pavyzdys: vidinis įrenginys QH175 turi integruotą akumuliacinę talpą ir ruošia karštą vandenį akimirksniu. Standartinė komplektacija turi aktyvaus vėsinimo funkciją, puikias aptarnavimo galimybes ir integruotą apsaugą nuo legionelių.
OVENTROP-šildymo sistemos valdiklis „Regtronic RH-B“ yra elektroninis laisvai programuojamas valdiklis, skirtas šildymo sistemos kontūrui su pamaišymu valdyti ir reguliuoti pagal lauko temperatūrą. Taip pat jis kontroliuoja šilumos krovimą į akumuliacinę talpą ir tūrinį vandens šildytuvą. Pagal gamykloje numatytas ir suprogramuotas hidraulines schemas juo paprasta valdyti šildymo katilą bei atskirus šildymo sistemos kontūrus. Valdiklis skirtas montuoti prie sienos. Jis turi duomenų perdavimo magistralę (S-Bus), skirtą prijungti duomenų registruotuvą (datalogger) „CS-BS“.
Pagrindinės valdiklio funkcijos: 1 maišytas ir 1 tiesioginis šildymo kontūras su šilumos pareikalavimu. Be to galima užprogramuoti papildomas funkcijas, pvz., šildymo, vėsinimo, slenkstinės vertės jungimo, į šildymo katilą grįžtančio šilumnešio temperatūros reguliavimo, kieto kuro katilo valdymo, diferencinės vertės, avarinio signalo bei laiko funkcijas.
Parduodamas naudotas GWK Teco CS 90 temperatūros valdymo blokas.
Elektrinės pirties valdymo blokas ir jėgos plokštė.
Parduodu pačio naudotą Nibe SMO20 valdymo skyda.
Kabelių remonto kompl., valdymo blokas (šildymas/vėdinimas).
Katilas Oras Vanduo, ką reikia žinoti apie laidų pravedimą katilui? Eltis LT
Praktiniai aspektai ir priežiūra

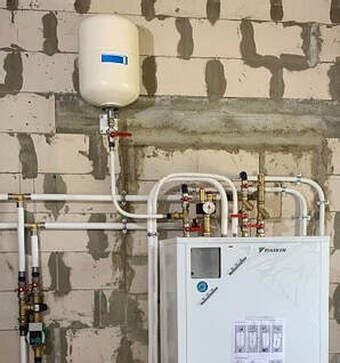

Montuojant šilumos siurblį svarbu pasirinkti tinkamą vietą lauko blokui ir vidiniams moduliams. Oras-vanduo sistemoms reikia užtikrinti, kad lauko blokas būtų apsaugotas nuo vėjo ir sniego, o vandenį transportuojantys vamzdžiai būtų izoliuoti.
Norint sumažinti elektros sąnaudas, rekomenduojama reguliuoti šilumos siurblio nustatymus pagal faktinę lauko temperatūrą, naudoti programuojamą termostatą ir reguliuoti karšto vandens paruošimo režimą. Nakties metu galima sumažinti patalpų temperatūrą, o dienos metu pasinaudoti saulės energija ir fotovoltinėmis sistemomis.
Priežiūrai reikia keisti filtrus, valyti rekuperatorių ir kondensatorių, tikrinti šaltnešio slėgį ir nuorinti šildymo sistemą.
MITSUBISHI ELECTRIC atstovauja įgaliotoji pardavimų bendrovė Lietuvoje - UAB „EKO2ŠILUMA”. Įrangą montuoja tik akredituoti montuotojai.
Monoblokiniai šilumos siurbliai oras-vanduo - tai patogus šildymo sprendimas, kai visi pagrindiniai sistemos elementai yra integruoti į vieną išorinį bloką. Tokio tipo „viskas viename“ įrenginys nereikalauja sudėtingų vamzdynų darbų ar šaltnešio papildymo - vietoje reikia prijungti tik vandens šildymo ar vėsinimo vamzdžius.
