Sliekinė pavara - tai krumplinis sraigtinis mechanizmas, kurio mažesnysis krumpliaratis (sliekas) sukimo momentą perduoda krumpliaračiui su įstrižais krumpliais (sliekračiui).
Sliekinė pavara taikoma sukimo momento didinimui ir tuo pačiu sukimosi greičio mažinimui. Pavaros sliekas yra varančioji grandis, o sliekratis - varomoji.
Sliekratis - sraigtas su trapeciniu ar panašios formos sriegiu; būna vienapradis ir daugiapradis. Slieko ir sliekračio velenų ašys prasilenkia. Ašių prasilenkimo kampas dažniausiai būna 90°.
Pagal slieko išorinio paviršiaus formą sliekinės pavaros skirstomos į cilindrines ir globoidines (su įgaubtos formos slieku). Jos būna atviros ir uždaros, pagal paskirtį - jėginės ir kinematinės.
Sliekinės pavaros yra savistabdės: didėjant apkrovai trinties jėgos proporcingai padidėja garantuodamos savistabdą.
Pagrindiniai trūkumai - mažas naudingo veikimo koeficientas (0,6-0,9) ir tai, kad dėl trinties tarp slieko ir sliekračio pavara kaista, todėl greičiau dyla, gali strigti.
Sliekinės pavaros prototipu laikomas 3 a. pr. Kr.
Kalbant apie pramonę, sliekinės ir sraigtinės pavaros yra du pagrindiniai pavarų tipai, plačiai naudojami įvairiose pramonės srityse. Tradiciškai žmonės rinkdavosi sraigtinės pavarų dėžės dizainą, o ne sliekinę pavarų dėžę. Tačiau pažanga sliekinės pavarų dėžės projektavimo srityje ne tik panaikino efektyvumo atotrūkį, bet ir suteikė sliekinėms pavarų dėžėms konkurencinį pranašumą prieš sraigtines pavarų dėžes.
Kas yra sliekinė pavara?
Įprastoje sliekinėje pavaroje yra sliekinė pavara ir sliekinė pavara (panaši į varžtą) su statmenais, nesikertančiais velenais 90-laipsnio kampu vienas kito atžvilgiu. Sliekinė pavara veikia kaip varomasis elementas, o varžtas - kaip varomasis elementas. Jie yra populiarūs dėl savo unikalių naudojimo būdų ir savybių.
Sliekinė pavara yra krumpliaračio išdėstymas, kuriame sliekas (kuris yra sraigto pavidalo krumpliaratis) susijungia su sliekiniu ratu (kuris savo išvaizda yra panašus į krumpliaratį).
Šie pavarų rinkiniai perduoda galią tarp dviejų nelygiagrečių, nesikertančių velenų, paprastai tarp jų yra 90 laipsnių kampas.
Sliekas varo savo sriegiais, kurie liečiasi su sliekinio rato dantimis.
Yra maždaug dviejų tipų sliekinės pavaros. Vienas iš jų yra cilindrinis sliekas, kuris susijungia su sliekiniu ratu kaip pora ir sudaro „cilindrinę sliekinę pavarą“. Kitas yra „būgno formos sliekinė pavara“, kurią sudaro būgno formos sliekas ir sliekinis ratas.
Sliekinės pavaros reduktoriai naudojami jėgos perdavimo įrenginiuose, kuriems reikia didelio greičio mažinimo ribotoje erdvėje. Krumpliaračiai naudojami ant stačių kampų, nesikertančių velenų.

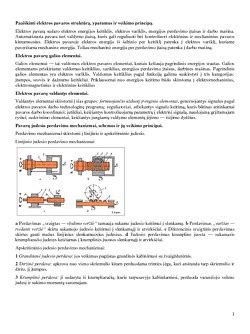

Kaip veikia sliekinė pavara?
Kai sliekas tiekiamas galia, jis sukasi prieš ratą, perduodamas galią sliekinei pavarai, dėl kurios ratas stumia apkrovą. Ši sąranka leidžia nustatyti greitį ir perduoti didelį sukimo momentą.
Sliekinės pavaros sukurtos taip, kad atlaikytų apkrovas, kurios sukelia didelius smūgius. Jie žinomi dėl mažo triukšmo ir santykinai mažai priežiūros.
Sliekinė pavara taip pat naudojama kaip stabdžių sistema.
Teoriškai sliekinė pavara yra savaime užsifiksuojanti, kai statinės trinties kampas yra didesnis už slieko spiralės kampą.
Pagrindiniai komponentai
- Sliekas (įvesties velenas): į varžtą panašus komponentas, kuris sukasi varydamas sistemą. Paprastai jis pagamintas iš grūdinto plieno, kad atlaikytų nuolatinį judėjimą ir trintį.
- Sliekinis ratas (išvesties pavara): krumpliaratis, dažnai pagamintas iš bronzos, susiliejantis su slieku. Jo minkštesnė medžiaga sumažina susidėvėjimą ir užtikrina sklandų veikimą.

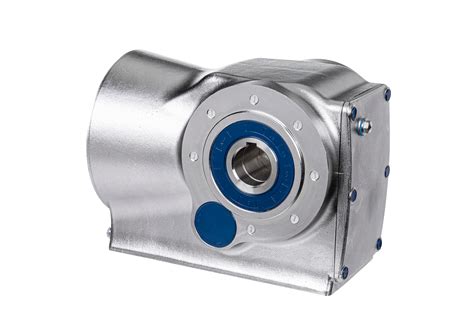

- Korpusas: standus korpusas, apsaugantis vidinius komponentus, išlaikantis išlygiavimą ir sutepimą.
- Guoliai ir sandarikliai: jie užtikrina stabilų sukimąsi, sumažina trintį ir apsaugo nuo užteršimo.
- Tepimo sistema: būtina norint sumažinti susidėvėjimą ir valdyti šilumą, atsirandančią dėl slydimo.
- Įvesties ir išvesties velenai: Įvesties velenas prijungtas prie sliekinės pavaros, o išėjimo velenas - prie sliekinio rato. Šie velenai tęsiasi už pavarų dėžės korpuso.
- Montavimo flanšai: Sliekinės pavarų dėžės dažnai turi tvirtinimo flanšus arba laikiklius.
- Reguliavimo mechanizmai: Kai kuriose sliekinėse pavarų dėžėse gali būti reguliavimo mechanizmų, skirtų valdyti atbulinį eigą. tai yra laisvojo laisvumo arba tarpo tarp sliekinės pavaros ir sliekinio rato dantų dydis.
- Guolių dangteliai ir dangteliai: Šie komponentai buvo naudojami guoliams pritvirtinti.
Sliekinės pavarų dėžės reikalingos daugeliui mechaninių procedūrų ir variklių. Jie taip pat gali pakeisti įvesties sukimosi judėjimą 90 laipsnių kampu į išvestį. Kai sliekinė pavara sukasi, ji leidžia judėti viduje esančiam dantytam ratui.
Dėl šio patobulinimo sliekinių pavarų dėžių gamintojai dabar gali gaminti sliekines pavarų dėžes, kurios, be kita ko, gali keisti sukimosi kryptį.
Sliekinės pavarų dėžės sukurtos taip, kad būtų vienos kompaktiškiausių pavarų dėžių rinkoje. Jis pasiekia tokį kompaktiškumo lygį, nes sliekinė pavara gali pakeisti važiavimo kryptį 90 laipsnių.
Ši pavarų dėžė žymiai padidina sukimo momentą mechaninėje sistemoje.
Sliekinių pavarų dėžių gamintojai kuria sliekines pavarų dėžes, kurios yra viena tyliausių pavarų dėžių pramonėje. Tai puikiai tinka tais atvejais, kai reikia griežtai palaikyti triukšmo lygį.
Sliekines pavarų dėžes taip pat galima naudoti norint sumažinti mechaninės sistemos greitį. Jie tai pasiekia turėdami daugybę didelio santykio pavarų. Tai puiki nauda, jei ketinate reguliuoti išėjimo greitį nekeisdami variklio ar variklio išdėstymo.
Kur naudojama sliekinė pavarų dėžė?
Tais atvejais, kai reikia didesnio greičio, galima naudoti sliekinę pavarų dėžę.
Kai reikia kontroliuoti triukšmą - dviejų skirtingų elementų kontaktas sliekinėje pavarų dėžėje sumažina triukšmo taršą, todėl idealiai tinka erdvėse, kur reikia kontroliuoti triukšmą.
Įvairiose pramonės srityse naudojamos sliekinės pavaros.
Kai problema yra erdvė, sliekinės pavaros naudojamos sunkioms mašinoms, pavyzdžiui, dideliems laivams vandenyne arba sunkvežimiams, lekiamiems apleista greitkeliu. Sliekinės pavaros tinka mašinoms, kurioms reikalingas sukimo momentas ribotoje erdvėje. Unikali sliekinės pavaros forma suteikia didelį lankstumą ir universalumą. Jie naudojami pakavimo įrangoje, konvejerio juostose ir apskritai visose mažose mašinose.
Smūgio apkrovos yra tikroviškos - sliekinėse pavarose naudojamos medžiagos iš prigimties yra minkštos, todėl amortizacija yra mažesnė ir nepažeidžiama.
Tais atvejais, kai reikalingas greitas sustojimas - kadangi su sliekinėmis pavaromis beveik neįmanoma gauti atgalinio pavaros, jos populiarios įrangoje, kuri turi greitai ir tiksliai sustoti, pavyzdžiui, liftuose ir liftuose.
Taikymo sritys
- Eskalatoriaus / lifto pavaros sistema
- Besisukantis malūnas
- Gamybos ir pakavimo pramonė
- Mažos mašinos ir konvejeriai
Sliekinės pavarų dėžės plačiai naudojamos įvairiose pramonės šakose, kuriose didelis sukimo momentas, kompaktiška konstrukcija, tikslus judesių valdymas ir savaiminio užsifiksavimo galimybė. Dėl jų gebėjimo užtikrinti sklandų, tylų ir patikimą veikimą jie yra tinkamiausias sprendimas tiek sunkioms pramoninėms sistemoms, tiek tiksliajai įrangai.
Sliekinės pavarų dėžės plačiai naudojamos konvejerių sistemose, siekiant reguliuoti greitį ir užtikrinti pastovų medžiagų srautą. Didelis jų redukcijos koeficientas leidžia konvejeriams dirbti kontroliuojamu greičiu ir efektyviai valdyti sunkius krovinius. Be to, savaime užsifiksuojanti funkcija neleidžia judėti atgal, kai sistema sustabdoma, o tai padidina naudojimo saugumą.
Kėlimo įrenginiuose, pvz., liftuose, keltuvuose ir kėlimo platformose, sliekinės pavarų dėžės atlieka svarbų vaidmenį dėl savo apkrovos išlaikymo galimybių. Savaime užsifiksuojantis pobūdis užtikrina, kad kroviniai saugiai išliks savo vietoje, nereikalaujant papildomų stabdžių sistemų. Dėl to jie idealiai tinka vertikalių judesių sistemoms, kur saugumas ir stabilumas yra neginčijami.
Sliekinės pavarų dėžės dažniausiai naudojamos automatiniuose vartuose, šliuzuose ir pramoninėse vožtuvų pavarose. Šios programos reikalauja tikslaus padėties nustatymo ir kontroliuojamo judėjimo, o tai efektyviai užtikrina sliekinės pavaros sistemos. Jų kompaktiškas dydis leidžia lengvai integruoti į ankštas montavimo vietas, o ilgaamžiškumas užtikrina ilgalaikį patikimumą lauke ar atšiaurioje aplinkoje.
Pakavimo ir maisto pramonėje sliekinės pavarų dėžės naudojamos pildymo mašinoms, ženklinimo sistemoms ir perdirbimo įrangai. Jų tylus veikimas ir sklandus judėjimas yra būtini norint išlaikyti gaminio kokybę ir atitikti higienos standartus. Be to, jų gebėjimas veikti mažu greičiu ir dideliu sukimo momentu padeda atlikti tikslias užduotis, tokias kaip dozavimas ir sandarinimas.
Sliekinės pavarų dėžės idealiai tinka medicinos prietaisams ir laboratorijų automatizavimo sistemoms, kur tikslumas, mažas triukšmas ir patikimumas yra labai svarbūs. Taikymas apima reguliuojamas ligoninių lovas, diagnostikos aparatus ir chirurginę įrangą su robotais. Jų sklandus judėjimas užtikrina tikslią padėties nustatymą be vibracijos, o tai labai svarbu jautrioje aplinkoje.
Atsinaujinančios energijos srityse, pvz., saulės sekimo sistemose, naudojamos sliekinės pavarų dėžės. saulės kolektorių kampui reguliuoti visą dieną. Jų savaiminio užsifiksavimo galimybė užtikrina, kad plokštės išliks stabilios prieš vėjo apkrovas be nuolatinio energijos tiekimo, pagerina energijos vartojimo efektyvumą ir sistemos ilgaamžiškumą.
Sliekinės pavarų dėžės plačiai naudojamos tekstilės mašinose ir spausdinimo įrangoje, kur reikalingas pastovus greitis ir tikslus valdymas. Jie padeda išlaikyti vienodą įtempimą ir išlygiavimą, užtikrinant aukštos kokybės produkciją nuolatiniuose gamybos procesuose.
Žemės ūkyje sliekinės pavarų dėžės naudojamos tiekimo sistemose, drėkinimo valdikliuose ir derliaus nuėmimo mašinose. Tvirta konstrukcija leidžia joms patikimai veikti esant dulkėms, drėgnoms ir kintamoms apkrovoms, todėl jos tinkamos reiklioms lauko aplinkoms.
Šiuolaikinės automatikos sistemos remiasi sliekinėmis pavarų dėžėmis, skirtomis kontroliuojamam judėjimui ir sukimo momento stiprinimui. Jie dažnai naudojami robotų rankose, padėties nustatymo sistemose ir indeksavimo lentelėse, kur pakartojamumas ir tikslumas.
Sliekinės pavarų dėžės išlieka gyvybiškai svarbiu šiuolaikinių mechaninių sistemų komponentu, siūlančios unikalų didelio sukimo momento, kompaktiškos konstrukcijos ir savaiminio užsifiksavimo derinį. Suprasdami jo veikimo principą, privalumus, apribojimus ir tinkamą priežiūros praktiką, galime maksimaliai padidinti jo veikimą įvairiose pramoninėse ir komercinėse srityse.
Privalumai
- Didelis redukcijos koeficientas: Sliekinės pavaros gali pasiekti labai aukštus greičio mažinimo koeficientus vienu etapu, todėl jos yra vertingos, kai reikia didelio sukimo momento ir mažo greičio.
- Savaiminis užsifiksavimas: Dėl trinties tarp slieko ir sliekinio rato, daugelio sliekinių pavarų išėjimo velenas negali sukti įėjimo veleno atgal. Tai ypač svarbu saugos sistemose, pvz., liftuose.
- Kompaktiškumas: Sliekinės pavaros yra santykinai kompaktiškos, todėl jas galima lengvai integruoti į įrenginius su ribota erdve.
- Tylus veikimas: Dėl slydimo kontakto tarp slieko ir sliekinio rato, sliekinės pavaros veikia tyliai ir su minimalia vibracija.
- Smūgių absorbcija: Slydimo judesys tarp slieko ir sliekinio rato suteikia tam tikrą natūralią amortizaciją, leidžiančią pavarų dėžei efektyviau sugerti smūgius ir vibracijas.
- Universalumas: Sliekinės pavaros yra įvairių montavimo konfigūracijų ir orientacijų, todėl jas galima pritaikyti prie skirtingų sistemų konstrukcijų.
Sliekinių pavarų pranašumai yra triukšmo ir vibracijos mažinimas bei kompaktiškumas.
Pagrindinis sliekinių pavarų pranašumas yra jos gebėjimas sukurti didelius redukcijos koeficientus ir dėl to padidinti sukimo momentą.
Žinoma, kad sliekinės pavaros veikia sklandžiai ir tyliai, jei jos yra tinkamai sumontuotos ir suteptos.
Pats svarbiausias įrangos elementas - sliekine pavara varomas specialios formos nailoninis sraigtas.
Sliekinės pavaros naudojamos įvairiose pramonės šakose. Kai kurie dažniausiai naudojami tipai ar vietos yra:
Kai rūpi erdvė -Sliekinė pavara naudojama sunkiosiose mašinose, pvz., dideliuose laivuose vandenyne ar sunkvežimiuose, važiuojant apleista greitkeliu. Sliekinė pavara pritaikoma mašinose, kurioms reikia naudoti sukimo momentą uždarose erdvėse. Unikali sliekinės pavaros forma suteikia daug lankstumo ir universalumo.
Kai reikia triukšmo kontrolės, dviejų skirtingų elementų kontaktas sliekinėje pavarų dėžėje sumažina triukšmo taršą, todėl idealiai tinka erdvėse, kur reikia kontroliuoti triukšmą.
Kur šoko apkrova yra realybė, sliekinėje pavaroje naudojamos medžiagos yra minkštos, todėl jos lengvai sugeria smūgius ir yra mažesnės žalos.
Trūkumai
Nors sliekinės pavarų dėžės turi daug privalumų, jos patiria didesnius energijos nuostolius. Mažesnis efektyvumas yra ryškesnis esant dideliam redukcijos koeficientui, kai trintis žymiai padidėja.
Trinties tarp slieko ir sliekinio rato išskiria didelę šilumą, kurią reikia veiksmingai valdyti, kad būtų išlaikytas veikimas ir eksploatavimo trukmė. Tinkama šilumos kontrolė užtikrina pastovų efektyvumą ir apsaugo nuo ankstyvo susidėvėjimo.
Pagrindiniai trūkumai - mažas naudingo veikimo koeficientas (0,6-0,9) ir tai, kad dėl trinties tarp slieko ir sliekračio pavara kaista, todėl greičiau dyla, gali strigti.
Priežiūra ir tepimas
Tepimas yra labai svarbus sliekinės pavarų dėžės veikimui dėl nuolatinio slydimo tarp komponentų. Tinkamas tepalas gali sumažinti trintį ir nusidėvėjimą, apsaugoti nuo korozijos ir padėti išsklaidyti šilumą.
Tepimo iššūkiai
Sliekinės pavarų dėžės susiduria su keletu iššūkių, susijusių su tepimu. Vienas iš reikšmingiausių iššūkių yra slydimas tarp sliekinės pavaros ir sliekinio rato, dėl kurio tepalas gali suskaidyti greičiau nei kitose pavarų dėžėse.
Tepimo sprendimai
Tinkamas tepalas turi būti parinktas atsižvelgiant į konkrečias eksploatavimo sąlygas ir pavarų dėžės konstrukciją, kad būtų galima įveikti sliekinių pavarų dėžių tepimo iššūkius.
- Tinkamas bazinis aliejus: Mineralinės alyvos dažniausiai naudojamos kaip bazinės alyvos, tačiau sintetinės alyvos gali geriau veikti ekstremaliomis sąlygomis.
- Tinkami priedai: Dėvėjimąsi stabdantys priedai gali sumažinti trintį ir susidėvėjimą tarp sliekinės pavaros ir sliekinio rato. Priedų paketai užtikrina suderinamumą su bronziniais sliekiniais ratais, užkertant kelią korozijai ar cheminiam skilimui.
- Tinkamas klampumas: Tepalo klampumas turi būti pakankamai didelis, kad būtų užtikrintas tinkamas tepimas, bet ne toks didelis, kad padidintų trintį ir nusidėvėjimą.
- Tinkamas alyvos lygis: Alyvos lygis pavarų dėžėje turi būti palaikomas tinkamo lygio, kad būtų užtikrintas tinkamas tepimas.
Tinkamas tepimas prailgina pavarų dėžės tarnavimo laiką ir efektyvumą.
Reguliari priežiūra
Norint aptikti susidėvėjimo ar pažeidimo požymius, būtina reguliariai tikrinti sliekines pavarų dėžes. Tai gali padėti nustatyti problemas dar prieš joms tampant rimtesnėmis ir sukelti brangių prastovų. Patikrinimas turėtų apimti sliekinės pavaros ir sliekinio rato dantys, taip pat guolius ir sandariklius.
Sliekinės pavarų dėžės veikimo metu išskiria šilumą. Dėl per didelio karščio tepalas gali suirti, todėl padidės trintis ir susidėvėjimas. Būtina reguliariai stebėti pavarų dėžės temperatūrą ir užtikrinti, kad ji neviršytų rekomenduojamo veikimo diapazono.
Labai svarbu tinkamai išvalyti sliekines pavarų dėžes, kad nesusikauptų nešvarumai ir šiukšlės, dėl kurių gali padidėti trinties ir susidėvėjimas. Pavarų dėžė turi būti reguliariai valoma naudojant atitinkamas valymo priemones ir metodus.
Labai svarbu tinkamai laikyti sliekines pavarų dėžes, kai jos nenaudojamos. Jie turi būti laikomi sausoje, vėsioje ir švarioje aplinkoje, kad būtų išvengta korozijos ir kitų pažeidimų.
Norint užtikrinti optimalų veikimą ir ilgaamžiškumą, būtina tinkamai sumontuoti sliekines pavarų dėžes. Pavarų dėžė turi būti montuojama pagal gamintojo rekomendacijas, naudojant atitinkamus įrankius ir metodus.
Pasirinkimo vadovas: kaip išsirinkti tinkamą sliekinę pavarų dėžę?
Gerai parinkta sliekinė pavarų dėžė užtikrina optimalų veikimą, ilgaamžiškumą ir efektyvumą sudėtingose srityse.
- Sukimo momento reikalavimai: nustatykite išėjimo sukimo momentą, reikalingą jūsų programai.
- Pavarų skaičius: pasirinkite tinkamą mažinimo laipsnį, kad pasiektumėte norimą greitį.
- Įvesties galia: suderinkite pavarų dėžę su variklio galia.
- Montavimo konfigūracija: apsvarstykite flanšo tipus ir montavimo vietą.
- Šiluminė talpa: įsitikinkite, kad pavarų dėžė gali atlaikyti veikimo metu susidariusią šilumą.
