Stabdžių sistema yra viena svarbiausių transporto priemonės saugos sistemų. SHACMAN transporto priemonėse įrengta sudėtinga stabdžių sistema, apimanti kelis skirtingus stabdžių tipus, kurie užtikrina saugumą įvairiose važiavimo sąlygose. Šiame vadove išsamiai aprašysime kiekvieną stabdžių sistemos komponentą ir jo veikimo principus.
1. Važiavimo stabdys (kojinys stabdys)
Važiavimo stabdys yra pagrindinė transporto priemonės stabdžių sistema, valdoma kojiniu pedalu. Jis veikia dviejų kontūrų pneumatiniu būdu. Maksimalus darbinis slėgis sistemoje siekia 1 MPa, o slėgio reguliavimo vožtuvo išjungimo slėgis taip pat yra 1 MPa. Pirmoji grandinė atsakinga už stabdymą galinėje ašyje (arba dvigubose galinėse ašyse), o antroji grandinė - už priekinės ašies ratus. Svarbu atkreipti dėmesį, kad jei vienos iš grandinių slėgis nukrenta žemiau 0,55 MPa (5,5 baro), užsidega oro baliono slėgio indikatoriaus lemputė. Tokiu atveju nedelsiant sustokite ir patikrinkite sistemos sandarumą.
Nesandarumo patikrinimas: Varikliui užgesus ir transporto priemonei esant pilnai pripildytai suspausto oro, didžiausias leidžiamas slėgio kritimas yra 49 kPa per 2 valandas arba 10 kPa per 30 minučių po rankinio stabdžio įjungimo.
Per trumpą laiką kelis kartus iš eilės visiškai stabdant, slėgis taip pat gali sumažėti žemiau 0,55 MPa (5,5 baro).
2. Pagalbinis stabdys (išmetimo stabdys)
Pagalbinis stabdys, dar žinomas kaip išmetimo stabdys, valdomas specialiu mygtuko vožtuvu, esančiu vairuotojo kabinoje. Ši sistema naudoja variklio energiją transporto priemonės sulėtinimui. Išmetimo stabdys yra ypač naudingas važiuojant ilgomis nuokalnėmis, taip pat esant slidžioms kelio sąlygoms (ledas, sniegas, purvas), kur jis padeda sumažinti šoninį slydimą. Be to, jis gali būti naudojamas iš anksto sumažinti greitį, kai transporto priemonė susiduria su kitais automobiliais arba pravažiuoja sudėtingomis vietovėmis.
Naudojant išmetimo stabdį, galima žymiai sumažinti pagrindinio stabdžio naudojimo dažnumą, taip tausojant padangas, ratus ir stabdžių sistemas. Tai prisideda prie ilgesnio tarnavimo laiko, mažesnių degalų sąnaudų ir didesnio kelionės saugumo.
Atsargumo priemonės, taikomos naudojant išmetimo stabdį:
- Variklio apsukų dažnis neturėtų viršyti 2000 aps./m.
- Didžiausias išmetimo stabdžių efektyvumas pasiekiamas, kai pavarų dėžė įjungta žema pavara.
- Vairuojant neutralia pavara, išmetimo stabdys neveikia, todėl draudžiama važiuoti neutralia pavara naudojant šią sistemą.
- Paspaudus sankabos arba akceleratoriaus pedalą, išmetimo stabdys gali sugesti arba nutrūkti, todėl vairuotojas turi būti atsargus.
- Lijant, sningant, esant slidžiam keliui ar kitomis blogomis sąlygomis, išmetimo stabdys turi būti naudojamas atsargiai, siekiant išvengti nelaimingų atsitikimų, tokių kaip slydimas į šoną.
3. Avarinis ir stovėjimo stabdys (rankinis stabdys)
Rankinis stabdys SHACMAN transporto priemonėse atlieka ir avarinio, ir stovėjimo stabdžio funkcijas. Jis veikia galinės ašies (arba dvigubos galinės ašies) energiją kaupiančio spyruoklinio stabdžio cilindro pagalba. Stovėjimo stabdžio funkcijos aktyvuojamos naudojant rankinio stabdžio vožtuvo rankenėlę. Svarbu paminėti, kad jei stabdžių sistemoje įvyksta gedimas, avarinis stabdys gali automatiškai įsijungti dėl energijos kaupiančios spyruoklės stūmimo efekto.
Spyruoklinis stabdys gali būti atleistas tik tada, kai stabdžių sistemos slėgis pasiekia 0,55 MPa (5,5 baro) ir užgęsta rankinio stabdymo signalinė lemputė.
Pastebėti:
- Prieš užvedant variklį, rankinio stabdžio vožtuvo rankena turi būti stabdžių padėtyje. Priešingu atveju, padidėjus stabdžių sistemos slėgiui, stovėjimo stabdžio poveikis išnyks.
Patikrinimo padėtis:
Kai transporto priemonė su priekaba stovi nuokalnėje, vairuotojas turi patraukti atgal rankinio stabdžio rankenėlę į "Patikrinimo padėtį". Tokiu atveju stabdymo jėgą taikys tik pagrindinės transporto priemonės energiją kaupiantis spyruoklinis stabdys. Dėl to pilnai pakrauta transporto priemonė gali stabiliai stovėti net 12 procentų nuokalnėje.
4. Priekabos stabdys (pasirenkamas įtaisas)
Priekabos stabdžių sistema yra pasirenkamas įtaisas, kuris naudojamas priekabai stabdyti. Tai atliekama lėtai traukiant atgal stabdžių vožtuvo rankenėlę. Ši sistema yra nepriklausoma nuo traktoriaus stabdžių sistemos.
Bendros stabdžių sistemos priežiūros ir saugos priemonės
Tinkama stabdžių sistemos priežiūra yra gyvybiškai svarbi komercinių sunkvežimių saugumui. Reguliarus patikrinimas ir techninė priežiūra gali užkirsti kelią avarijoms ir pailginti transporto priemonės eksploatacijos laiką.
Stabdžių vamzdynų priežiūra:
Atliekant suvirinimo, pjovimo ar gręžimo darbus aplink plastikinius stabdžių vamzdžius, būtina laikytis šių nuostatų:
- Slėgis vamzdynuose turi būti atleistas iš anksto.
- Vamzdžiai turi būti uždengti, siekiant apsaugoti juos nuo kibirkščių, liepsnos ar karštų gabalų.
Papildomos stabdymo sistemos:
Krovininiai sunkvežimiai, vežantys dešimtis tonų krovinių ir leidžiantys stačiais kalnais, reikalauja patikimų stabdžių sistemų, kurios išlaiko efektyvumą net sudėtingomis sąlygomis. Įprastų stabdžių šiam tikslui nepakanka, nes jie gali greitai perkaisti ir prarasti efektyvumą.

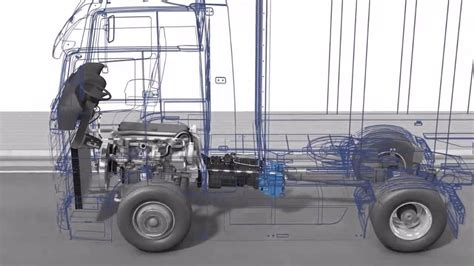

Modernūs sunkvežimiai gali būti aprūpinti keliais pagalbiniais stabdymo įrenginiais, tokiais kaip variklinis stabdys ir lėtintuvas (retarderis). Lėtintuvas, sumontuotas prie pavarų dėžės, veikia hidrodinaminio stabdymo principu, naudodamas alyvą tarp besisukančio rotoriaus ir fiksuoto statoriaus. Stabdymo jėga priklauso nuo alyvos kiekio ir slėgio.
Variklinis stabdys yra integruota į variklio mechanizmą pagalbinė stabdymo sistema, leidžianti sulėtinti transporto priemonę nenaudojant ratų stabdžių. Tai efektyvi, ekonomiška ir saugi sistema, padedanti kontroliuoti greitį ir sumažinti apkrovą ratų stabdžiams.
Tarpų reguliatoriai
Tarpų reguliatoriai yra svarbūs komponentai, naudojami su „S-Cam“ būgniniais stabdžiais. Jie perduoda stabdžių cilindro stabdymo jėgą į „S-Cam“ veleną, leidžiant reguliuoti stabdžių cilindro eigą rankiniu arba automatiniu būdu. Tai užtikrina tinkamą stabdžių veikimą ir išlaiko juos sureguliuotus bei subalansuotus.
Automatinis ir mechaninis tarpų reguliatorius
Šiais laikais automatiniai tarpų reguliatoriai (ASA) yra plačiai paplitę ir automatiškai susireguliuoja važiuojant. Anksčiau buvo naudojami mechaniniai tarpų reguliatoriai, kuriuos reikėdavo reguliuoti rankiniu būdu, lįstant po transporto priemone. Dėl saugumo reikalavimų, automatiniai tarpų reguliatoriai tapo privalomi daugelyje šalių.
Tarpų reguliatoriaus techninė priežiūra
Reguliari tarpų reguliatorių techninė priežiūra ir sutepimas yra būtini siekiant užtikrinti saugumą ir tinkamą stabdžių veikimą. Tepalas apsaugo vidinius krumpliaračius ir kitus komponentus nuo dilimo. „febi“ rekomenduoja naudoti „NLGI grade 2“ ilgalaikį tepalą, vengiant tepalų su sulfidu.
Faktai apie automatinius tarpų reguliatorius:
- Nereguliuokite rankiniu būdu po pirminio sureguliavimo, nebent atliekate nuodugnų stabdžių patikrinimą.
- Niekada nenaudokite smūginio veržliarakčio reguliavimo metu, kad nesugadintumėte vidinio mechanizmo.
- Tvarkydami stabdžius, išimkite tarpų reguliatorių iš „S-Cam“.
- Prieš vėl sumontuodami, pasukite sliekratį 90 laipsnių kampu, kad sumažintumėte netolygaus dilimo riziką.
- Įsitikinkite, kad reguliavimo svirtis tvirtai prijungta prie laikiklio.
Pastaba: Automatinį tarpų reguliatorių rankiniu būdu reikia reguliuoti tik montuojant pirmą kartą, keičiant stabdžių įdėklus ir (arba) būgnus, arba nenumatytose situacijose, kai oro slėgis neatleidžia stabdžių. Šį darbą gali atlikti tik sertifikuotas technikas.
Stabdžių dalys - susijusios su sauga
Be tarpų reguliatorių, svarbu tikrinti ir aplinkinius komponentus, tokius kaip stabdžių plokštelės, būgnai, hidraulinės sistemos ir kt. Dėvėtos stabdžių plokštelės gali žymiai sumažinti stabdymo galią, o užterštas hidraulinis skystis gali sukelti stabdžių gedimą. Reguliarus vizualinis patikrinimas, stabdžių veikimo testavimas ir laiku pakeistos nusidėvėjusios dalys yra būtinos, kad jūsų sunkvežimio stabdžių sistemos veiktų patikimai ir saugiai.
Kompanija „febi“ siūlo aukštos kokybės stabdžių sistemos produktus, atitinkančius originalios įrangos (OE) kokybę, skirtus komercinėms transporto priemonėms. Jų produktai yra kruopščiai tikrinami, siekiant užtikrinti saugumą ir patikimumą net ir ekstremaliomis sąlygomis.
Pneumatinės stabdžių sistemos komponentai ir veikimo principai
Pneumatinės stabdžių sistemos yra plačiai naudojamos sunkvežimiuose, autobusose ir kitose didelėse transporto priemonėse. Jos naudoja suslėgtą orą stabdymui, o ne skystį, kaip tradicinėse stabdžių sistemose. Šios sistemos apima įvairius komponentus, dirbančius kartu, kad užtikrintų efektyvų ir patikimą stabdymą.
Pagrindiniai pneumatinės stabdžių sistemos komponentai:
- Kompresorius: Atsakingas už oro suspaudimą.
- Rezervuarai: Laiko suslėgtą orą ir užtikrina stabilų jo tiekimą.
- Reguliatoriai ir vožtuvai: Kontroliuoja oro slėgį ir srautą, patenkantį į stabdžių cilindrus.
- Stabdžių cilindrai: Paverčia oro slėgį mechanine jėga, reikalinga stabdymui.
- Vamzdynai: Perneša suslėgtą orą į stabdžių cilindrus.
Pneumatinės stabdžių sistemos kontūrai:
Pneumatinės stabdžių sistemos susideda iš kelių kontūrų, kurie užtikrina efektyvų stabdymą ir saugumą.
- I kontūras: Tiekia orą priekinio tilto darbiniams stabdžiams ir priekabos stabdžiams.
- II kontūras: Tiekia orą abiejų galinių tiltų darbiniams stabdžiams ir priekabos stabdžiams.
- III kontūras: Skirtas atsarginiam (stovėjimo) stabdymui ir priekabos stabdžiams. Veikia kaip avarinis, užtikrinantis stabdymą nutrūkus oro tiekimui pagrindiniuose darbiniuose kontūruose.
- IV kontūras: Naudojamas papildomų (pagalbinių) prietaisų maitinimui.
Avarinės stabdžių sistemos funkcijos
Avarinės stabdžių sistemos yra esminė pneumatinės stabdžių sistemos dalis, užtikrinanti transporto priemonės kontrolę ir saugumą netikėtose situacijose. Jos gali būti įvairių tipų, pavyzdžiui, žvyro, gravitacinės, smėlio ar mechaninės rampos, skirtos sustabdyti sunkvežimius stačiose nuokalnėse.
Elektroninės stabdžių sistemos ir pagalbinės funkcijos
Šiuolaikinės transporto priemonės aprūpintos įvairiomis elektroninėmis sistemomis, kurios pagerina stabdžių veikimą ir saugumą:
- ABS (Anti-lock Braking System): Apsaugo ratus nuo blokavimo stabdymo metu, išlaikant vairavimo kontrolę.
- EBD (Electronic Brakeforce Distribution): Elektroniškai paskirsto stabdymo jėgą tarp ašių, optimizuojant stabdymą ir stabilumą.
- ASR (Acceleration Slip Regulation) / TCS (Traction Control System): Apsaugo transporto priemonę nuo slydimo greitėjimo metu, ypač slidžiose kelio sąlygose.
- ESP (Electronic Stability Program): Integruoja ABS, ASR, EBD ir TCS funkcijas, padedant išlaikyti dinaminę transporto priemonės pusiausvyrą įvairiomis važiavimo sąlygomis.
Šių sistemų veikimas pagrįstas jutiklių informacija (ratų greičio, vairo kampo, šoninio pagreičio) ir elektroninio valdymo bloko (ECU) komandomis, kurios koreguoja stabdžių veikimą ir variklio galią.
Stabdziu sistemos darbas
Tinkama stabdžių sistemos priežiūra, įskaitant reguliarų komponentų tikrinimą, techninę priežiūrą ir aukštos kokybės atsarginių dalių naudojimą, yra būtina siekiant užtikrinti maksimalų saugumą ir patikimumą.
