Srovės matavimas yra esminis elektros sistemų ir prietaisų veikimo supratimo ir kontrolės elementas. Viena iš populiariausių ir efektyviausių metodų yra srovės matavimas naudojant šuntinius rezistorius. Šie specializuoti rezistoriai, pasižymintys labai maža ir tiksliai žinoma varža, leidžia tiesiogiai matuoti srovę, matuojant nedidelį įtampos kritimą per patį rezistorių. Šiame straipsnyje gilinsimės į šuntinių rezistorių veikimo principus, jų privalumus lyginant su kitais matavimo metodais, bei aptarsime būdus, kaip padidinti srovės matavimo tikslumą.
Šuntinių rezistorių privalumai
Šuntiniai rezistoriai siūlo keletą lemiamų privalumų, lyginant su alternatyviais srovės matavimo metodais, ypač kalbant apie tikslumą, efektyvumą ir ekonomiškumą.
- Didelis matavimo tikslumas: Šuntavimo rezistoriai leidžia tiesiogiai ir tiksliai matuoti srovę, nes įtampos kritimas yra tiksliai proporcingas srovei. Kitiems metodams, pavyzdžiui, Holo jutikliams, įtakos gali turėti magnetiniai laukai arba temperatūros svyravimai.
- Maži nuostoliai ir didelis efektyvumas: Dėl mažos varžos vertės energijos nuostoliai yra minimalūs, todėl šuntiniai rezistoriai ypač tinkami didelio našumo įrenginiams. Optiniai arba indukciniai jutikliai dažnai suvartoja daugiau energijos.
- Ekonomiškas sprendimas: Palyginti su srovės jutikliais ar keitikliais, srovės matavimo rezistoriai yra nebrangus ir patikimas sprendimas, kurį galima lengvai integruoti į esamas grandines.
- Platus pritaikymo spektras: Jie tinka nuolatinei ir kintamajai srovei matuoti įvairiose srityse, pradedant akumuliatorių valdymo sistemomis (BMS) ir baigiant pramonine elektronika bei galios elektronika.
Dėl paprasto įgyvendinimo, didelio tikslumo ir nedidelės kainos srovės matavimo rezistoriai yra patikrintas sprendimas daugelyje pramonės ir automobilių pramonės sričių.
Kaip padidinti srovės matavimo tikslumą su šuntiniais rezistoriais?
Srovės matavimų su šuntiniais rezistoriais tikslumą galima optimizuoti keliomis priemonėmis:
- Pasirinkite tikslias varžos vertes: Šuntai su siauromis tolerancijomis sumažina matavimo paklaidas. Tikslumą padidina rezistoriai, kurių vertė yra ±0,1 % arba geresnė.
- Mažas temperatūrinis varžos koeficientas (TCR): Temperatūrinis koeficientas (TCR) turi lemiamą reikšmę srovės matavimo tikslumui ir ilgalaikiam srovės matavimo rezistorių stabilumui, nes jų varžos vertė kinta priklausomai nuo temperatūros. Įtaka matavimo tikslumui - dėl didelio temperatūrinio koeficiento varža keičiasi kintant temperatūrai, todėl svarbu rinktis rezistorius su kuo mažesniu TCR, ypač jei numatomos didelės temperatūros svyravimai.
- Naudokite diferencialinius stiprintuvus: Matuojant srovę šuntiniais diferencialiniais stiprintuvais, bendro režimo atmetimo koeficientas (CMRR) yra labai svarbus, kad žema matavimo įtampa per šuntą būtų atskirta nuo aukštų sistemos potencialų. Stiprintuve naudojant lazeriu trimuojamus didelio tikslumo rezistorių tinklus, pasiekiama maksimali CMRR.
Impulsinės apkrovos poveikis šuntinių rezistorių tarnavimo laikui
Impulsinės apkrovos gali turėti didelę įtaką srovės matavimo rezistorių tarnavimo laikui, ypač dėl šiluminių ir mechaninių apkrovų.
- Įkaitimas ir medžiagos nuovargis: Dėl didelių srovės pikų trumpam padidėja rezistoriaus medžiagos temperatūra. Pasikartojantys kaitinimo ir aušinimo ciklai sukelia medžiagos nuovargį, kuris ilgainiui gali lemti rezistoriaus gedimą.
Norint užtikrinti ilgalaikį ir patikimą šuntinių rezistorių veikimą, svarbu atsižvelgti į galimas impulsines apkrovas ir pasirinkti tinkamus komponentus arba taikyti apsaugos priemones.
Srovės matavimo rezistoriai ir elektros tinklų saugos taisyklės

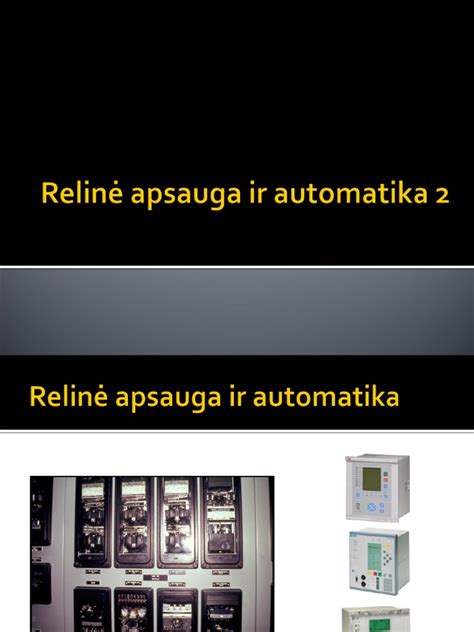

Lietuvos Respublikos ūkio ministro įsakymais patvirtintos taisyklės reglamentuoja elektros įrenginių relinės apsaugos ir automatikos įrengimą. Šios taisyklės apibrėžia reikalavimus apsaugos įtaisams, jų parinkimui ir instaliavimui, siekiant užtikrinti elektros tinklų patikimumą ir saugumą.
Pavyzdžiui, elektros tinklo atskirų dalių apsaugos automatinių jungiklių nuostatų ir saugiklių lydukų vardines sroves reikia parinkti galimai mažesnes pagal tinklo dalių skaičiuotinas arba elektros imtuvų vardines sroves, kad apsaugos įtaisai neišjungtų elektros įrenginių trumpalaikių perkrovų metu. Kiekvienas apsaugos įtaisas privalo turėti užrašą su įrašytomis jo atkabiklio nuostato ar lyduko vardinės srovės vertėmis.
Taisyklės taip pat nurodo, kad apsaugos įtaisai turi būti išdėstyti priežiūrai prieinamose vietose, apsaugant nuo mechaninio pažeidimo. Srovės transformatorių, prie kurių prijungta relinė apsauga, sudėtinė arba srovės paklaida neturi viršyti 10 proc. Relinės apsaugos ir elektros matavimo prietaisų (įskaitant elektros energijos skaitiklius) srovės grandinės turi būti prijungtos prie skirtingų srovės transformatoriaus apvijų.
Šie reikalavimai užtikrina, kad srovės matavimo sprendimai, įskaitant šuntinius rezistorius, atitiktų aukščiausius saugos ir patikimumo standartus.
Kur įsigyti srovės matavimo rezistorių?
Jei ieškote aukštos kokybės srovės matavimo rezistorių, "Rotima AG" Šveicarijoje siūlo tikslius, patikimus ir greitai pristatomus sprendimus. Tai yra patikimas partneris atsinaujinančios energijos elektronikos ir kitų specializuotų sprendimų srityje.
