Švino akumuliatorių krovimo valdiklis yra esminis komponentas bet kurioje saulės energijos sistemoje, užtikrinantis efektyvų ir saugų energijos kaupimą bei tiekimą. Jo pagrindinė funkcija - reguliuoti įtampą ir srovę, kurios patenka į akumuliatorių iš saulės baterijų, taip apsaugant akumuliatorių nuo pažeidimų ir prailginant jo tarnavimo laiką.
Kas yra švino akumuliatoriaus krovimo valdiklis?
Švino akumuliatoriaus krovimo valdiklis veikia kaip tarpininkas tarp saulės baterijų masyvo ir akumuliatorių bloko. Jis prižiūri ir valdo energijos srautą, siekdamas užtikrinti, kad akumuliatorius būtų įkrautas optimaliai ir saugiai. Be valdiklio, saulės baterijų generuojama aukštesnė įtampa gali sugadinti akumuliatorių, sukelti jo perkaitimą ar net sutrumpinti tarnavimo laiką. Taip pat svarbu apsisaugoti nuo atvirkštinės srovės tekėjimo iš akumuliatoriaus atgal į saulės baterijas naktį ar esant prastam apšvietimui, kas gali pažeisti abu komponentus.
Švino akumuliatorius buvo sukurtas 1859 metais prancūzo fiziko Gastono Plante. Per beveik šimtą metų trunkantį eksploatacijos periodą švino akumuliatoriai daugybę kartų tobulinti, tačiau pagrindinis elektros energijos gavimo principas, paremtas cheminėmis reakcijomis, vykstančiomis tarp švino plokštelių ir švino dioksido veikiamo sieros rūgšties tirpalo, išliko nepakitęs. VRLA (Valve Regulated Lead Acid) akumuliatoriuose naudojama deguonies rekombinacija, kuri sumažina vandens praradimą, tačiau šis procesas išskiria šilumą. AGM (Absorbent Glass Mat) akumuliatoriuose elektrolitas absorbuotas stiklo pluošto separatoruje.
Švino-rūgštinių akumuliatorių iškrovimo procesas nėra linijinis. Jų talpa beveik visada deklaruojama pagal C20 iškrovimo režimą (kai akumuliatorius iškraunamas per 20 valandų). Tačiau realiose saulės elektrinėse akumuliatoriai dažnai iškraunami ženkliai didesnėmis srovėmis, artimomis C10, C5 ar net C3 režimams. Todėl vertinant akumuliatorių talpą saulės elektrinėse negalima remtis vien tik gamintojo nurodyta Ah verte - būtina atsižvelgti į realų iškrovimo režimą.
Prieš pradedant eksploatuoti naują akumuliatorių, būtina patikrinti jo įtampą (nesant apkrovos). Apatinė leistina riba pardavimo metu - 12,20 V, bet jei akumuliatoriaus įtampa yra mažesnė nei 12,50 V, patariama jį įkrauti.

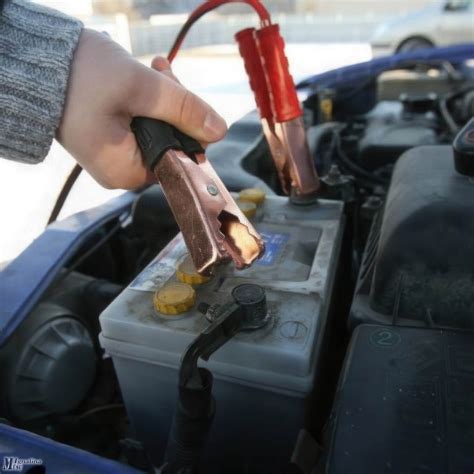

Kaip rodo praktika, pagrindinė skundų dėl akumuliatorių priežastis - tai nevisiškas jų įkrovimas arba gilus iškrovimas. Tyrimai parodė, kad, paleidus variklį, akumuliatoriaus įkrovimas prasideda tik tada, kai jo elektrolito temperatūra pasiekia teigiamas reikšmes. Esant neigiamoms aplinkos temperatūroms, generatorius įkaitina elektrolitą iki teigiamos temperatūros maždaug per vieną valandą ir, jei kelionė automobiliu neviršija šio laikotarpio, tai akumuliatorius gali negauti energijos, suvartotos varikliui paleisti, kompensacijos.
Esant giliam akumuliatoriaus iškrovimui, jo viduje vyksta negrįžtamas procesas - sulfitacija - stambių švino sulfato kristalų susidarymas. Dar viena akumuliatorių resurso sumažėjimo priežastis - elektrolito išsisluoksniavimas, vykstanti nevisiškai įkrautuose (mažiau nei 80 %) sandėliuojamuose akumuliatoriuose. Rūgštis kaupiasi akumuliatorių dugne, o viršutiniuose sluoksniuose jos tankis mažėja.
Be gilaus iškrovimo, akumuliatorių eksploatacijos laikotarpį neigiamai veikia jų perkrovimas, kai automobilio elektros tinklo įtampa viršija 14,5 V. Tai sukelia elektrolito „virimą“ - jame esančio vandens skilimą į vandenilį ir deguonį. Paprastai didesnę automobilio elektros tinklo įtampą lemia įtampos reguliatoriaus gedimas.
Šaltis kenkia akumuliatoriams ir jų įkrovimas prasideda tik įkaitinus juos iki teigiamos temperatūros. Akumuliatoriams rekomenduojama temperatūra - iki +35 °С (pagal kai kuriuos šaltinius - iki +50 °С). Kylant temperatūrai, mažėja akumuliatoriaus varža, suteikdama didesnę tikimybę elektrolito „virimui“, suaktyvėja plokštelių nusidėvėjimo procesai.
Eksploatuojant akumuliatorius būtina kontroliuoti automobilio elektros tinklo įtampą, kuri turi svyruoti tarp 13,9-14,4 V, esant visiems variklio darbo režimams ir įjungtiems visiems elektros prietaisams. Jei akumuliatoriaus įtampa be apkrovos mažesnė nei 12,5 V, būtina jį patikrinti techninės priežiūros stotyje. Gamintojai rekomenduoja tikrinti akumuliatorių būklę kas 6 mėnesius. Be to, patartina patikrinti akumuliatorių prieš žiemos sezoną, nes, sumažėjus elektrolito tankiui, didėja jo užšalimo rizika.
Praktiškai visi šiuolaikiniai akumuliatoriai nereikalauja priežiūros dėl savo komponentų cheminės sudėties. Akumuliatorius galime suskirstyti į dvi grupes: turintys priėjimą prie elektrolito ir jo neturintys. Kamščių buvimas leidžia atlikti diagnostiką garantiniu laikotarpiu ir turėti priežiūros galimybę ateityje. Kai kuriuose akumuliatoriuose, kuriuose nėra priėjimo prie elektrolito, kilus problemų, nustatyti elektrolito lygį bei tankį galima tik išardžius viršutinį korpuso dangtelį.
Eksploatacinių normų vykdymas apsiriboja švaros palaikymu (bent jau viršutinio dangtelio), gnybtų apsauga nuo teršalų ir korozijos, elektros tinklo įtampos kontrole ir, esant būtinybei, įkrovimu, ypač prieš ilgesnę eksploatacijos pertrauką.
Saulės energijos įkrovimo valdiklių tipai ir funkcijos
Šiuolaikiniai įkrovimo valdikliai turi išmaniuosius algoritmus, kurie laikui bėgant pagerina akumuliatoriaus veikimą. Tai apima daugiapakopį įkrovimą (tūrinį, absorbcinį, palaikomąjį), kad prailgintų akumuliatoriaus veikimo laiką, ir automatinio išlyginimo funkcijas, skirtas subalansuoti įkrovą tarp švino rūgšties akumuliatorių elementų. Valdiklio apsaugos funkcijos, tokios kaip apsauga nuo viršįtampio, trumpojo jungimo ir perkaitimo, užtikrina visos sistemos saugumą ir patikimumą.
Trumpai tariant, saulės baterijų įkrovimo valdiklis nėra neprivalomas - tai bet kurios saulės baterijų įkrovimo sistemos smegenys. Praleidus šį komponentą, gali būti pažeistos baterijos, pablogėti sistemos veikimas ir netgi kilti pavojus saugai.

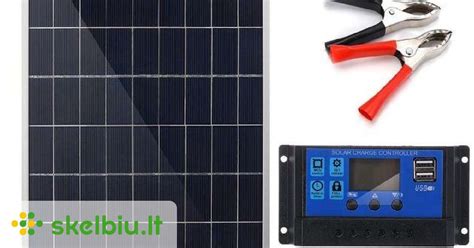

PWM (Impulso pločio moduliacija) valdikliai veikia sumažindami saulės baterijos įtampą, kad ji atitiktų akumuliatoriaus įtampą. Jie yra paprastesni, pigesni ir lengviau įdiegiama, todėl idealiai tinka mažesnėms, žemos įtampos sistemoms, tokioms kaip RV ar nedidelės namų saulės energijos atsarginės sistemos. Dėl paprastos konstrukcijos PWM valdikliai paprastai yra patvaresni ir mažiau linkę sugesti.

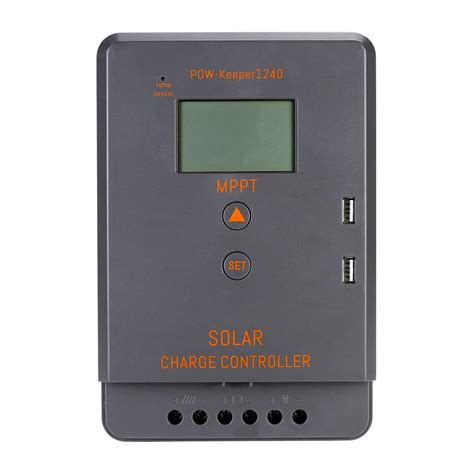

MPPT (Maksimalaus galios taško sekimas) valdikliai priešingai, nuolat seka optimalų saulės baterijos išėjimo galios tašką ir perteklinę įtampą paverčia papildoma srove akumuliatoriui. Šis dinaminis optimizavimas gali padidinti energijos suvartojimą 20-30 %, ypač šaltesnėje arba debesuotoje aplinkoje. Šiuolaikiniai MPPT modeliai dažnai apima kelis algoritmus, adaptyvius įkrovimo profilius ir platų PV įvesties įtampos diapazoną, todėl galima naudoti ilgesnes saulės baterijų grandines arba mišrias konfigūracijas.
Renkantis saulės energijos įkrovos valdiklį, svarbu atsižvelgti į sistemos įtampą (12 V, 24 V arba 48 V), maksimalią srovę, kurią gali generuoti saulės baterijos, ir akumuliatoriaus tipą (švino rūgštis, ličio ar gelio baterijos). Kai kurie valdikliai turi papildomas funkcijas, tokias kaip temperatūros kompensacija, apkrovos valdymas ir LCD ekranai, kurie užtikrina sistemos našumo stebėjimą realiuoju laiku.
Sistemos įtampa paprastai skirstomas į 12 V, 24 V arba 48 V konfigūracijas. PV srovės išvestis lygiai taip pat svarbu. Šiandieninėms saulės energijos sistemoms dažnai reikalingos išmaniosios valdymo priemonės optimizavimui ir nuotoliniam valdymui. Skirtingos akumuliatorių cheminės sudėties turi specifinius įkrovimo profilius. Įsitikinkite, kad valdiklis yra sertifikuotas (CE arba RoHS) dėl saugos ir atitikties reikalavimams, ypač komerciniams projektams arba tarptautinėms instaliacijoms.
Priežiūra ir eksploatacija
Tinkama priežiūra užtikrina, kad jūsų valdiklis tarnaus ilgiau ir veiks efektyviai. Reguliariai valykite valdiklį: dulkės ir nešvarumai gali kauptis ant jūsų PWM valdiklio ir paveikti jo veikimą. Periodiškai tikrinkite akumuliatoriaus įtampą, kad įsitikintumėte, jog ji yra optimaliame lygyje.
Realaus pasaulio scenarijus: Sumontavus 100W saulės bateriją ir 12V gilaus ciklo švino rūgšties akumuliatorių, PWM valdiklis reguliuoja energijos srautą, neleidžia perkrauti ir prailgina akumuliatoriaus tarnavimo laiką. Tai puikus pasirinkimas kaimo ar atokiose vietovėse esantiems nameliams ar mažai prijungtiems prie tinklo namams.
Realaus pasaulio scenarijus: RV savininkai dažnai montuoja mažas saulės sistemas, maitinančias šviesas, ventiliatorius ir įkraunančias elektroniką. PWM įkrovimo valdiklis idealiai tinka tokioms mažesnėms žemos įtampos sistemoms.
Realaus pasaulio scenarijus: Nedidelė namų saulės energijos atsarginė sistema, skirta būtiniausioms lemputėms, telefono įkrovikliams ar nedideliam šaldytuvui maitinti nutrūkus maitinimui, gali efektyviai naudoti PWM įkrovimo valdiklį.
Apibendrinant, PWM saulės energijos įkrovos valdiklis gali būti puikus pasirinkimas mažoms ir vidutinio dydžio saulės sistemoms, ypač kai jums reikia paprasto, nebrangaus ir patikimo akumuliatoriaus įkrovimo valdymo sprendimo.
Kaip veikia švino rūgšties akumuliatorius | Veikimo principo animacija
Teisingas saulės energijos įkrovos valdiklis yra daugiau nei techninis sprendimas - tai investicija į ilgalaikį jūsų energetikos sistemos efektyvumą, saugumą ir patikimumą. Siūlome platų pasirinkimą - nuo ekonomiškų PWM modelių iki didelio našumo MPPT sprendimų, tad kiekvienam scenarijui rasite tinkamą valdiklį.
Bendroji informacija apie švino akumuliatorių krovimo valdiklį:
| Parametras | Reikšmė |
|---|---|
| Modelis | MW 12CB072GS |
| Pavadinimas | 12V švino akumuliatoriaus įkroviklis su indikatoriumi |
| Įtampos diapazonas | Nuo 6-60 V |
| Nominali įėjimo galia | 230VAC |
| Įkrovimo srovė | 720mA |
| Įkroviklio tipas | Švino akumuliatoriaus įkroviklis |
| Išjungimo funkcija | Ne |
| Dažnis | 50 Hz |
| Tikrinimo funkcija | Ne |
| Akumuliatoriaus tipas | Švino rūgštinis |
| Įvesties metodas | Plug-In |
| Išvesties galia | 8.64VA |
| Išvesties įtampa | 12V |
| Gaminio matmenys | 85x62x88mm (Korpusas 16) |
| Pastabos | OEM informacija |
| Standartinė pakuotė | Balta dovanų dėžutė |
