Vandeniu šildomų grindų sistema be termostato negali veikti efektyviai. Nors pats šildymas vyksta per kolektorių, vamzdžius ir šilumos šaltinį, būtent termostatas lemia, kada ir kiek šilumos patenka į konkrečią patalpą. Tinkamai įrengtas vandeniu šildomų grindų termostatas leidžia palaikyti stabilų komfortą, valdyti atskiras patalpas (zonas) ir ženkliai sumažinti energijos suvartojimą.

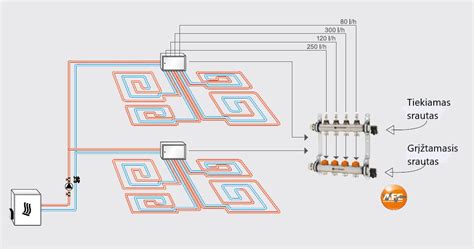

Vandeniu šildomų grindų termostatas - tai valdymo įrenginys, kuris reguliuoja šilumos tiekimą į grindų kontūrus pagal nustatytą temperatūrą. Termostatas pats tiesiogiai nešildo grindų. Jo funkcija - perduoti signalą pavarai (aktuatoriui), esančiai ant kolektoriaus, kuri atidaro arba uždaro vandens srautą grindų vamzdžiuose. Svarbu suprasti, kad vandeniu šildomų grindų termostatas nėra tas pats, kas kolektorius ar siurblys. Kolektorius paskirsto šilumą, o termostatas sprendžia, kuri patalpa ir kada tą šilumą gaus.
Vandeniu šildomų grindų termostato veikimo principas yra paprastas, tačiau labai svarbus visos sistemos stabilumui. Temperatūra matuojama vienu iš dviejų būdų: patalpos oro arba grindų paviršiaus davikliu. Oro temperatūros matavimas leidžia palaikyti komfortišką patalpos klimatą, o grindų daviklis apsaugo nuo per didelio grindų įkaitimo.
Kai termostatas fiksuoja, kad temperatūra yra žemesnė nei nustatyta, jis siunčia elektrinį signalą pavarai, sumontuotai ant kolektoriaus. Pavara atidaro konkretų grindų kontūrą ir leidžia šiltam vandeniui cirkuliuoti vamzdžiais. Svarbu pabrėžti, kad termostatas nevaldo vandens temperatūros - jis reguliuoja tik srautą. Vandens temperatūrą nustato katilas, šilumos siurblys arba maišymo mazgas.
Termostatų tipai ir jų funkcijos
Renkantis vandeniu šildomų grindų termostatą, labai svarbu suprasti, kokią temperatūrą jis reguliuos - grindų ar patalpos oro. Oro termostatas matuoja patalpos oro temperatūrą ir pagal ją reguliuoja šildymą. Tai dažniausiai sutinkamas sprendimas gyvenamosiose patalpose, kur svarbiausias kriterijus - stabilus ir komfortiškas mikroklimatas. Grindų termostatas naudoja grindyse įmontuotą temperatūros daviklį ir reguliuoja šildymą pagal grindų paviršiaus temperatūrą. Šis sprendimas ypač aktualus patalpose, kuriose grindų danga jautri karščiui, pavyzdžiui, laminatas, vinilas ar parketas. Praktikoje dažniausiai naudojami kombinuoti termostatai, kurie turi abu daviklius. Tokiu atveju oro temperatūra naudojama komfortui palaikyti, o grindų temperatūra - kaip apsauginė riba.
Vandeniu šildomų grindų termostatai skiriasi ne tik dizainu, bet ir funkcionalumu, valdymo tikslumu bei galimybėmis taupyti energiją.
- Mechaniniai termostatai yra patys paprasčiausi. Temperatūra nustatoma sukant rankenėlę, o reguliavimas vyksta be tikslaus laipsnių nustatymo.

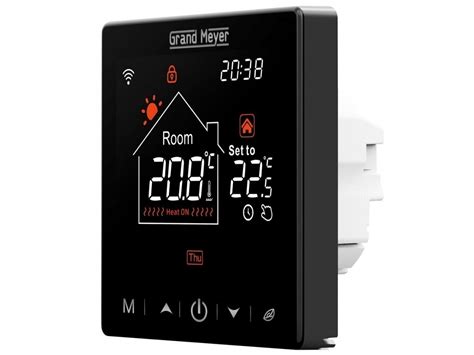

- Elektroniniai termostatai leidžia tiksliai nustatyti norimą temperatūrą ir rodo ją ekrane. Jie reaguoja jautriau nei mechaniniai modeliai, todėl palaiko stabilesnį mikroklimatą.
- Programuojami termostatai suteikia galimybę nustatyti skirtingus temperatūros režimus pagal paros laiką ar savaitės dienas. Tai leidžia sumažinti šildymą, kai patalpos nenaudojamos, ir automatiškai pakelti temperatūrą grįžtant namo.
- Išmanieji (Wi-Fi) termostatai leidžia valdyti šildymą nuotoliniu būdu per mobiliąją programėlę. Jie gali integruotis su išmaniųjų namų sistemomis, analizuoti vartojimo įpročius ir automatiškai optimizuoti šildymą.
Termostato pajungimas ir galimos klaidos

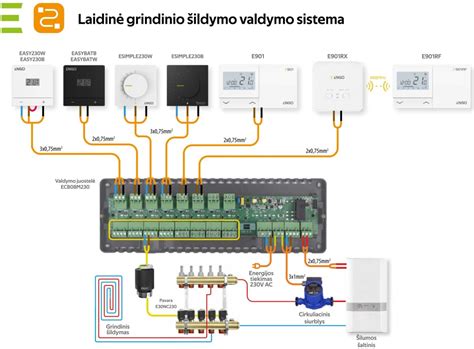

Vandeniu šildomų grindų termostato pajungimas yra vienas atsakingiausių etapų, nes čia susijungia elektros valdymas ir šildymo sistema. Dauguma vandeniu šildomų grindų termostatų veikia nuo 230 V arba 24 V įtampos. Termostatas maitinamas elektra ir veikia kaip jungiklis, kuris atidaro arba uždaro elektros grandinę pavarai.
Labai svarbu atkreipti dėmesį į termostato ir pavarų suderinamumą. Pavaros gali būti normaliai uždaros (NC) arba normaliai atviros (NO), todėl termostatas turi būti pritaikytas būtent tam tipui. Praktiškai kiekviena patalpa su vandeniu šildomomis grindimis turi atskirą termostatą, kuris valdo vieną arba kelias pavaras ant kolektoriaus. Jeigu vienas termostatas valdo kelis grindų kontūrus (pavyzdžiui, didesnėje patalpoje), visos pavaros jungiamos lygiagrečiai. Tokiu atveju būtina įsitikinti, kad termostato kontaktai atlaiko bendrą apkrovą.
Jeigu naudojamas grindų daviklis, jis montuojamas grindyse, gofruotame vamzdelyje. Tai leidžia prireikus daviklį pakeisti neardant grindų dangos. Netinkama daviklio vieta yra viena dažniausių problemų, dėl kurių termostatas veikia netiksliai.
Net ir kokybiškas termostatas neatliks savo funkcijos, jei jis bus prijungtas neteisingai. Viena dažniausių klaidų - netinkamas pavarų tipo pasirinkimas. Jei termostatas prijungiamas prie normaliai uždarų (NC) pavarų, tačiau sistemoje naudojamos normaliai atviros (NO), grindys gali šildyti nuolat arba visai nereaguoti į nustatymus. Kita dažna problema - neteisingas grindų daviklio montavimas. Daviklis kartais įbetonuojamas be apsauginio vamzdelio arba per arti šildymo vamzdžio. Tokiu atveju jis rodo netikslią temperatūrą, o termostatas per anksti išjungia arba per ilgai palaiko šildymą. Taip pat pasitaiko klaidų elektros jungime. Supainiojama fazė ir nulis, neteisingai prijungiami valdymo kontaktai arba neatsižvelgiama į pavarų bendrą apkrovą. Tai gali lemti ne tik sistemos neveikimą, bet ir termostato ar pavarų pažeidimus.
Dažniausiai užduodami klausimai
Ar vandeniu šildomoms grindims būtinas termostatas? Taip, termostatas yra būtinas norint reguliuoti šildymą pagal patalpos poreikius. Be jo grindys gali šildyti nuolat, didindamos energijos sąnaudas ir mažindamos komfortą.
Ar vienas termostatas gali valdyti kelis grindų kontūrus? Taip, vienas termostatas gali valdyti kelias pavaras, jei jos prijungtos prie to paties kolektoriaus ir bendra apkrova neviršija termostato leistinų ribų.
Kur geriausia montuoti vandeniu šildomų grindų termostatą? Termostatas montuojamas patalpos sienoje, maždaug 1,2-1,5 m aukštyje, toliau nuo tiesioginių saulės spindulių, šilumos šaltinių ir skersvėjų.
Ar grindų temperatūros daviklis būtinas? Jis nėra būtinas visais atvejais, tačiau labai rekomenduojamas, ypač kai grindų danga jautri karščiui. Daviklis apsaugo grindis nuo perkaitimo.
Ar galima termostatą prijungti savarankiškai? Teoriškai - taip, tačiau dėl elektros saugos ir sistemos patikimumo rekomenduojama pajungimą patikėti specialistui, ypač jei nėra patirties su šildymo sistemomis.
Ar termostatas veikia, jei išjungtas katilas? Ne, termostatas tik valdo šilumos poreikį. Jei šilumos šaltinis neveikia, termostatas negalės užtikrinti grindų šildymo.
Belaidis grindų šildymo kontroliavimas su L-8
Pavarų tipai ir suderinamumas
Pavaros yra svarbi vandeniu šildomų grindų sistemos dalis, tiesiogiai sąveikaujanti su termostatu. Jos atsako už vandens srauto reguliavimą grindų kontūruose.
Pavarų tipas (NC ar NO):
- NC (normally closed) pavaros yra dažniausiai naudojamos šildymo sistemose. Jos būna uždaros, kai nėra maitinimo, ir atsidaro gavus signalą iš termostato.
- NO (normally open) pavaros yra atvirkštinės. Jos būna atviros, kai nėra maitinimo, ir užsidaro gavus signalą.
Paprastai atidaryta pavara (NO) yra atviros būsenos, todėl vandens srautas gali praeiti pro vožtuvą. Tokią pavarą reikia prijungti prie termostato „N“ ir „Uždaryti“. Kai termostatas nustato, kad patalpų temperatūra yra žemesnė už nustatytą, termostatas kontroliuos karšto vandens tekėjimą per vožtuvą, o pavara yra įprastos atviros būsenos.
Paprastai uždaryta pavara (NC) yra uždarytos būsenos. Prijunkite ją prie termostato "N" ir "Open".
Atsižvelgdama į skirtingas gaminių klasifikacijas, BEOK CONTROLS sukūrė įvairių tipų pavaras, kurias pirkėjai gali pasirinkti. Pavaros dydis priklauso nuo vidinio sriegio dydžio, o įprastas dydis yra M30 * 1,5. Įmonės BEOK CONTROLS pavaros dydis yra M30 * 1,5, kuris atitinka daugumos žmonių poreikius.
| Pavaros tipas | Būklė be maitinimo | Veikimas su termostatu | Dažniausias naudojimas |
|---|---|---|---|
| NC (Normally Closed) | Uždaryta | Atsidaro gavus signalą | Šildymo sistemos |
| NO (Normally Open) | Atidaryta | Užsidaro gavus signalą | Retesnis, specifiniai atvejai |
Name buvo padarytas grindinis šildymas. Patalpų termostatus norėjau susidėti tik laidinius. Grindų valdymo automatika rinkausi iš kelių gamintojų: "Uponor", "Danfoss" ir "Wavin". Apie naują "Wavin" kuriamą laidinį grindų valdiklį "Wavin AHC 9000 serija" girdėjau dar prieš metus, bet su šio produkto pardavimu Lietuvoje "Wavin'as" kažkodėl labai uždelsė. Jokios informacijos apie šį produktą Jus ir dabar nerasite (2013 12 24 dienai) lietuviškame Wavino puslapyje. Taigi, sužinojęs, kad "Wavinas" gali užsakyti šį produktą nedelsiant jį ir užsisakiau per pažįstamus.
Name buvo padaryti du kolektoriai po žiedus. Viename iš kolektorių montuosiu valdiklį, o iš kito po grindimis pratempiau termopavarų dvi gyslių laidus iki valdiklio montavimo vietos. Kiekviename kambaryje ant sienos 1,5m. aukštyje sumontavau po patalpos termostatą. Prie valdiklio pavaras pajungti yra labai paprasta. Kiekvienai pavarai yra atskiras įėjimas ir laidas lengvai įsistato paspaudus mygtuką, o jį atleidus pavaros laidas užsifiksuoja. Keistai padarytas termostatų pajungimas, t.y. padaryta tik vieno termostato pajungimo jungtys. Norint pajungti kitus termostatus, laidus reikia tarpusavyje sujungti ir tik tada jungti prie valdiklio. Termostatų susiejimas yra labai paprastas: nustatai norimą kanalą su pavara, pradeda mirksėti raudona lemputė ir tada nuėjus prie norimo termostato ir palaikius mygtuką 3sek. termostatas susijungia su kanalu ir valdiklio lemputė pradeda degti žaliai. Deja, man nepavyko to padaryti, todėl kreipiausi į "Wavin", kad atvažiuotų pažiūrėti kas atsitiko. Sekančią dieną "Wavin" atstovas atvyko ir patikrino valdiklį bei paminėjo, kad labai svarbu geras termostatų kontaktas. Jo pagalba matome visų kambarių temperatūrą. Galima visiems iškart užduoti pažemintą temperatūrą išvykstant iš namų. Valdiklyje yra savaitinis programuojamas tvarkaraštis, deja, kol kas jo neperpratau, arba jis dar ne iki galo išdirbtas. Valdiklio kištukas yra padarytas ne mūsų rinkai (kištukas su trim gnybtais). Norint jį pajungti į elektros tinklą reikia jį nupjauti ir pajungti normalų kištuką.
