Ši funkcija yra papildoma pagalba, skirta padėti vairuotojui atliekant sudėtingus manevrus. Naudodama informaciją iš priekiniame buferyje, durų veidrodėliuose ir bagažinės duryse įtaisytų kamerų 1, 2 ir 3, taip pat automobilio buferiuose įtaisytų ultragarsinių detektorių 4 duomenis, funkcija rodo automobilio aplinką.

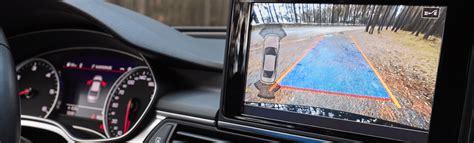

Priekinės vaizdo kameros vaizdas yra rodomas multimedijos ekrane 5. Į multimedijos ekraną 5 perduodamas vaizdas iš priekio rodomas su vienu ar dviem pagalbiniais kontūrais 6 ir 7. Naudojant sistemą iš pradžių naudojami vienas ar keli kontūrai (mobilusis judėjimo trajektorijai ir fiksuotasis atstumui). Fiksuoti kontūrai sudaryti iš spalvotų A ir B žymių, nurodančių atstumą už automobilio: B (geltona) už maždaug 70 centimetrų nuo automobilio; A (žalia) už maždaug 150 centimetrų nuo automobilio. Mobilųjį kontūrą 7 (priklausomai nuo automobilio) multimedijos ekrane vaizduojama mėlynai 5.
Vairuotojas turėtų žinoti apie nematomą zoną, kuri yra sritis, esanti maždaug iki 40 cm atstumu nuo priekinio buferio galo, kai naudojamas 360° matymo kampo vaizdo kameros režimas „Vaizdas iš priekio“. Siekdamas išvengti avarijos, vairuotojas turėtų atsižvelgti į vaizdinius bei garsinius įspėjimus, pateikiamus pagalbinės automobilio statymo sistemos.
Galinės vaizdo kameros vaizdas yra rodomas multimedijos ekrane 5. Į multimedijos ekraną 5 perduodamas vaizdas iš galo rodomas su vienu ar dviem pagalbiniais kontūrais 6 ir 7. Naudojant sistemą iš pradžių naudojami vienas ar keli kontūrai (mobilusis judėjimo trajektorijai ir fiksuotasis atstumui). Mobilųjį kontūrą 7 (priklausomai nuo automobilio) multimedijos ekrane vaizduojama mėlynai 5.
Vaizdas iš viršaus ir šoniniai vaizdai
Vaizdas iš viršaus yra derinamas iš kamerų 1, 2 ir 3. Jame matomas automobilio ir jo aplinkos vaizdas iš viršaus. Jį galima naudoti norint patvirtinti automobilio padėtį jo artimiausios aplinkos atžvilgiu (priekyje, gale ir šone). 8 vaizde rodoma automobilio padėtis (priklausomai nuo automobilio versijos).
Durų veidrodėlyje sumontuota kamera perduoda šoninį vaizdą į multimedijos ekraną 5. Kai kuriuose automobiliuose multimedijos ekrane galima pakeisti vaizdą iš viršaus į šoninį vaizdą iš priekio. Į multimedijos ekraną su pagalbiniais kontūrais perduodamas „vaizdas iš priekio keleivio pusėje“, kad būtų galima išmatuoti atstumus.
Fiksuoti pagalbiniai kontūrai 10, 11 ir 12: Fiksuotas pagalbinis kontūras 10 rodo automobilio priekinę dalį. Fiksuotas pagalbinis kontūras 12 rodo automobilio plotį, įskaitant šoninius veidrodėlius. Fiksuoti pagalbiniai kontūrai 11 rodomi raudonai ir yra punktyriniai. Kai kuriuose automobiliuose multimedijos ekrane galima pakeisti vaizdą iš viršaus į šoninį vaizdą iš priekio. Daugiau informacijos rasite daugialypės terpės ekrano naudojimo instrukcijoje.
Kliūčių aptikimas
Jei veikiant sistemai pagalbinės automobilio statymo sistemos funkcija aplink automobilį aptinka vieną ar daugiau kliūčių, indikatoriaus linijos 13 rodomos: vaizde iš viršaus; vaizde iš priekinio šono, keleivio pusėje (priklausomai nuo automobilio). Be garsinio įspėjimo, šios indikatorių linijos skirtingomis spalvomis rodo atstumą iki kliūčių: Žalia: kliūtis nuo 50 iki 70 cm atstumu; Geltona: kliūtis nuo 30 iki 50 cm atstumu; Raudona: kliūtis 30 cm atstumu. Be to, tos indikatorių linijos rodo vietą, kurioje aptiktos kliūtys.
Automatinis režimas ir ypatingi atvejai
Automobiliui stovint ir veikiant varikliui, įjungus atbulinės eigos pavarą įjungiamas automatinis režimas. Vaizdas iš galo ir vaizdas iš viršaus rodomi multimedijos ekrane 5. Kai atbulinės eigos pavara greitai perjungiama į priekinės eigos pavarą, vaizdą iš galo ir vaizdą iš viršaus multimedijos ekrane 5 pakeičia vaizdas iš priekio ir vaizdas iš viršaus.
Važiavimas arba judėjimas atbuline eiga stataus šlaito nuokalnės link: Fiksuoti pagalbiniai kontūrai 15 rodo atstumus toliau nei jie yra iš tiesų. Važiavimas arba judėjimas atbuline eiga kyšančio objekto link: Padėtis H atrodo esanti toliau nei padėtis J ekrane. Tačiau padėtis H yra tokiu pačiu atstumu kaip padėtis K. Fiksuotais ir judamais pagalbiniais kontūrais nurodyta trajektorija buvo nustatyta neatsižvelgiant į objekto aukštį.
Išmanusis galinio vaizdo veidrodėlis
Svarbu! Nesilaikant įspėjimų ir nurodymų dėl tinkamo išmaniojo galinio vaizdo veidrodėlio naudojimo, galima sunkiai arba mirtinai susižaloti. Išmanusis galinio vaizdo veidrodėlis yra pagalbinė funkcija, tačiau nepakeičia tinkamo automobilio valdymo. Sistemoje yra sričių, kuriose esantys objektai nematomi. Prieš važiuodami patikrinkite išmaniojo galinio vaizdo veidrodėlio akląją zoną. Už saugų vairavimą visada atsakingas vairuotojas.
Įspėjimai:
- Neardykite ir nemodifikuokite išmaniojo galinio vaizdo veidrodėlio, kameros įtaiso ir laidų. Tokie veiksmai gali sukelti avariją arba gaisrą.
- Pastebėję dūmus arba pajutę išmaniojo galinio vaizdo veidrodėlio skleidžiamą kvapą, nedelsdami baikite naudoti sistemą. Dėl techninės priežiūros kreipkitės į NISSAN pardavimo atstovą.
- Vairuodami nesinaudokite išmaniuoju galinio vaizdo veidrodėliu. Tai gali blaškyti, dėl to galite nesuvaldyti automobilio ir sukelti avariją ar rimtai susižaloti.
- Vairuodami ilgai nežiūrėkite į išmaniojo galinio vaizdo veidrodėlio ekraną. Tai gali blaškyti, dėl to galite nesuvaldyti automobilio ir sukelti avariją ar rimtai susižaloti. Žiūrėjimas į ekraną važiuojant keleiviams gali sukelti pykinimą.
- Saugokite išmanųjį galinio vaizdo veidrodėlį, kameros įtaisą ir laidus nuo cigarečių ir liepsnos. Tai gali sukelti gaisrą.
Režimo pasirinkimas ir nustatymų keitimas

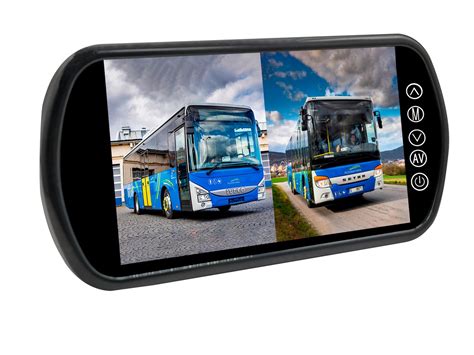

Išmanusis galinio vaizdo veidrodėlis rodo aiškų automobilio gale esančios kameros vaizdą. Galimi du išmaniojo galinio vaizdo veidrodėlio režimai: įprasto galinio vaizdo veidrodėlio režimas ir išmaniojo galinio vaizdo veidrodėlio režimas (kameros rodinio režimas). Galite perjungti šiuos du režimus režimo pasirinkimo svirtimi (C). Kai pasirinktas išmaniojo galinio vaizdo veidrodėlio režimas, rodomas indikatorius (A) ir užsidega indikatoriaus lemputė (B). (Įvykus išmaniojo galinio vaizdo veidrodėlio gedimui, indikatorius (A) išsijungs arba nebus rodomas pasirinkus išmaniojo galinio vaizdo veidrodėlio režimą.)
Kaip pakeisti režimą: Režimą galima perjungti, tik kai maitinimo jungiklis yra įjungimo padėtyje. Patraukite režimo pasirinkimo svirtį, kad įjungtumėte išmaniojo galinio vaizdo veidrodėlio režimą (kameros rodinio režimą). Pastumkite režimo pasirinkimo svirtį, kad įjungtumėte įprasto galinio vaizdo veidrodėlio režimą.
Kaip keisti išmaniojo galinio vaizdo veidrodėlio nustatymus (mygtuko MENU naudojimas): Galite pasirinkti išmaniojo galinio vaizdo veidrodėlio rodymo nustatymus, pvz., ryškumą, kameros kampą, tekstinę indikaciją ON (įjungta) arba OFF (išjungta). Kai įjungtas išmaniojo galinio vaizdo veidrodėlio režimas (kameros rodinio režimas), paspauskite mygtuką MENU (1), kad būtų rodomas nustatymų meniu. Koreguoti galite šiuos elementus:
- Brightness (Ryškumas): Galima reguliuoti ekrano ryškumą. Paspauskite mygtuką (2), norėdami pritemdyti ekraną. Paspauskite mygtuką (3), norėdami paryškinti ekraną.
- Žemyn / aukštyn: Galima reguliuoti vertikalų ekrano kameros kampą. Paspauskite mygtuką (2), norėdami pakreipti kameros kampą žemyn. Paspauskite mygtuką (3), norėdami pakreipti kameros kampą aukštyn.
- Kairėn / dešinėn: Galima reguliuoti horizontalų ekrano kameros kampą. Paspauskite mygtuką (2), norėdami pakreipti kameros kampą kairėn. Paspauskite mygtuką (3), norėdami pakreipti kameros kampą dešinėn.
- Keitimas vietomis: Galima pasukti ekrano kameros kampą. Paspauskite mygtuką (2), norėdami pasukti kameros kampą kairėn. Paspauskite mygtuką (3), norėdami pasukti kameros kampą dešinėn.
- Būsena: Tekstinę indikaciją išmaniojo galinio vaizdo veidrodėlio ekrane galima įjungti arba išjungti. Paspauskite mygtuką (2), norėdami išjungti tekstinę indikaciją ekrane. Paspauskite mygtuką (3), norėdami įjungti tekstinę indikaciją ekrane.
- Kalba: Galima pasirinkti išmaniojo galinio vaizdo veidrodėlio tekstinių indikacijų kalbą. Pasirinkite kalbą mygtuku (2) arba (3). Kalbos nustatymai išlaikomi, net jei „e-POWER“ sistema paleidžiama iš naujo.
- Apšvietimo perjungimas: Mygtukų apšvietimą galima įjungti ir išjungti. Paspauskite mygtuką (2), norėdami išjungti apšvietimą. Paspauskite mygtuką (3), norėdami įjungti apšvietimą.
- Licencija: Rodoma licencijos informacija.
Išmaniojo galinio vaizdo veidrodėlio sistemos atsargumo priemonės
Ilgai naudojant šią sistemą „e-POWER“ sistemai stabdyti, gali išsikrauti akumuliatorius. Šalia išmaniojo galinio vaizdo veidrodėlio netvirtinkite antenos arba belaidžio įrenginio. Belaidžio įrenginio skleidžiamos elektros bangos gali sukelti išmaniojo galinio vaizdo veidrodėlio trikdžius. Nespauskite mygtukų per stipriai ir per grubiai neperjunkite svirties, nes taip galima sugadinti sistemą arba numesti išmanųjį galinio vaizdo veidrodėlį. Niekada nesukite išmaniojo galinio vaizdo veidrodėlio korpuso horizontaliai 20° ar daugiau ir 30° ar daugiau vertikaliai. Taip galima pažeisti išmanųjį galinio vaizdo veidrodėlį. Saugokite išmaniojo galinio vaizdo veidrodėlio korpusą nuo stiprių smūgių. Tai gali sukelti sistemos gedimą. Nedėkite sunkių apkrovų ant kameros ir kameros gaubto automobilio gale. Dėl to kamera gali atsikabinti arba gali sugesti sistema.
Jei sunku įžiūrėti išmaniojo galinio vaizdo veidrodėlio ekraną dėl stiprios išorinės šviesos, galite įjungti įprasto galinio vaizdo veidrodėlio režimą. Išmaniojo galinio vaizdo veidrodėlio ekrane stebint LED priekinius žibintus vaizdas gali mirgėti. Tai įprasta. Vaizdai ekrane gali mirgėti dėl išsklaidytų išorinės aplinkos atspindžių. Tai nėra gedimas. Greitai judantys objektai gali būti nerodomi kameros ekrane. Tai nėra gedimas. Įjunkite priekinius žibintus prieblandoje, tunelyje ir pan. Įjungus priekinius žibintus, ekranas ir kamerų sistemos automatiškai persijungia į naktinį režimą, kuris gali apsaugoti nuo akinimo.
Išmaniojo galinio vaizdo veidrodėlio režimo (kameros rodinio režimo) ekranas skiriasi nuo įprasto galinio vaizdo veidrodėlio. Realus ekrane matomų objektų atstumas gali skirtis nuo suvokiamo. Nepasikliaukite vien tik išmaniuoju galinio vaizdo veidrodėliu. Valdykite automobilį patys, kad išvengtumėte nelaimingų atsitikimų. Perjungus išmaniojo galinio vaizdo veidrodėlio režimą akims gali būti sunku iš karto sufokusuoti veidrodėlio / ekrano vaizdą. Išmaniuoju galinio vaizdo veidrodėliu naudokitės atsargiai, kol akys prisitaikys prie pasirinkto režimo. Jei akių fokusavimą būtina koreguoti, rekomenduojama naudoti kelių židinių akinius ir pan. Priklausomai nuo jūsų būklės, gali praeiti šiek tiek laiko, kol sufokusuosite akis į kameros vaizdą. Jei kameros ekrano ryškumas nustatytas labai ryškus, vairuojant jis gali varginti akis. Sureguliuokite tinkamą ryškumą.
Lyjant naudokite galinio stiklo valytuvą. Jei valytui veikiant kameros vaizdas vis tiek neryškus, patikrinkite, ar nenusidėvėjo galinio stiklo valytuvo mentė. Naudojant galinio stiklo valytuvą, vaizdai ekrane gali mirgėti. Tai nėra gedimas. Galiniam stiklui aprasojus, nudžiovinkite jį šildytuvu. Naudokite įprasto galinio vaizdo veidrodėlio režimą, kol bus visiškai pašalintas galinio stiklo aprasojimas. Išmaniojo galinio vaizdo veidrodėlio ekranas gali įkaisti. Tai nėra gedimas. Toli arba tamsoje esančio objekto spalva gali būti sunkiai atpažįstama. Tai nėra gedimas. Kai temperatūra aukšta, ryškumas gali sumažėti arba vaizdas gali būti nerodomas kameros ekrane. Tai nėra gedimas. Kai temperatūra žema, vaizdas kameros ekrane gali būti iškraipytas. Tai nėra gedimas.
Apsaugos vaizdo kameros DAHUA. Kas yra HDCVI technologija?
Sistemos priežiūra (išmanusis galinio vaizdo veidrodėlis)
Rūpinkitės, kad veidrodėlis ir galinio stiklo kameros sritis būtų švari. Valykite veidrodėlį ir kameros objektyvą sausa minkšta šluoste. Valydami galinio stiklo kameros sritį, naudokite minkštą šluostę, sudrėkintą vandeniu ir neutraliu plovikliu. Po to nusausinkite sausu minkštu skudurėliu. Jei išmaniojo galinio vaizdo veidrodžio vaizdas vis dar neryškus, net nuvalius galinio stiklo kameros sritį, ant galinio stiklo gali būti alyvos plėvelė. Nuvalykite galinį stiklą alyvos plėvelės pašalinimo priemone. Veidrodžiui arba kameros objektyvui valyti niekada nenaudokite alkoholio, benzino, skiediklio ir panašių medžiagų. Dėl to gali pakisti spalva, nusidėvėti arba sugesti sistema. Neuždenkite veidrodėlio priekio.
Šildomi ir elektriniai užlenkiami veidrodėliai
Pasirinkite durų veidrodėlį pasinaudodami jungikliais 3, tada pasinaudokite 2 jungikliu, kad sureguliuotumėte jį į pageidaujamą padėtį. Veikiant varikliui, apledėjimo šalinimas nuo veidrodžio aktyvuojamas kartu su galinio stiklo apledėjimo ir aprasojimo šalinimo funkcija.
Saugumo sumetimais viską sureguliuokite automobiliui stovint.
Atrakinus automobilį durelių veidrodėliai atsilenkia automatiškai. Užrakinus automobilį šoniniai galinio vaizdo veidrodėliai užsidaro automatiškai. Automatinį durų veidrodžių užlenkimą galite pasyvinti / suaktyvinti Automobilio nustatymų tinkinimo meniu. Galite įjungti užlenkimą paspaudę jungiklį 1. Šioje situacijoje durų veidrodėliai liks užlenkti, kol mygtukas 1 bus paspaustas vėl, nepriklausomai nuo automatinio užlenkimo funkcijos.
Ypatingas atvejis
Kai šoninis galinio vaizdo veidrodėlis buvo atlenktas ar užlenktas rankomis, galima jį grąžinti į naudojimo padėtį. Tai atliksite paspausdami jungiklį 1. Išgirsite mechaninį galinio vaizdo veidrodėlio spragtelėjimą. Jei spragtelėjimo nesigirdi, dar kartą spauskite jungiklį 1, kol iš durų veidrodėlio pasigirs spragtelėjimo garsas.
Įspėjimas: Iš tiesų galinio vaizdo veidrodyje matomi objektai yra arčiau nei atrodo.
Automobiliuose, kuriuose įrengtos vairuotojo sėdynės su atmintimi, galite ypatingai sureguliuoti galinio vaizdo veidrodžius kai bus įjungta atbulinė eiga ir išsaugoti jų padėtį atmintyje. Automobiliui stovint ir įjungus atbulinę eigą, pasirinkite galinio vaizdo veidrodėlį vienu jungiklių 3, paskui jungikliu 2, kad nustatytumėte į norimą padėtį. Jei norite grįžti į vairavimo padėtį, galima perjungti iš atbulinės eigos pavaros į priekinę pavarą: kai greitis mažesnis nei 10 km/h, praėjus maždaug devynioms sekundėms po to, kai išjungiama atbulinės eigos pavara; įjungus judėjimo pirmyn pavarą, kai greitis didesnis nei 10 km/h; kai variklis išjungtas.
Nustatymų išsaugojimas atmintyje: Sureguliuokite šoninius užpakalinio vaizdo veidrodžius (žr. ankstesnį skirsnį); norėdami gauti prieigą prie nuostatų atminties žr. multimedijos instrukcijas.
