Automobilio ratų sukimo velenas - tai sudėtingas mechanizmas, kuris perduoda galią nuo variklio iki ratų, leidžiant transporto priemonei judėti.
Variklio skirstomieji velenai yra gyvybiškai svarbūs mechaniniai sunkvežimio degimo sistemos komponentai, valdantys variklio vožtuvų judėjimą.
Skirstomasis velenas yra metalinė horizontali juosta, dažniausiai pagaminta iš geležies arba plieno, esanti virš variklio cilindrų.
Pagrindinis skirstomojo veleno vaidmuo yra atitinkamu metu atidaryti ir uždaryti įsiurbimo ir išmetimo vožtuvus.
Prijungtas prie alkūninio veleno diržu, alkūninis velenas veikia dvigubai didesniu greičiu nei paskirstymo velenas.
Velenų tipai automobiliuose
Automobiliuose naudojami įvairūs velenų tipai, priklausomai nuo automobilio konstrukcijos ir varomosios ašies. Skiriami šie pagrindiniai tipai:
- Kardano velenas
Kardano velenas (taip pat žinomas kaip transmisijos velenas) dažniausiai naudojamas automobiliuose su galiniais varomaisiais ratais arba visais varomaisiais ratais. Jis jungia transmisiją (arba perdavimo dėžę visais varomaisiais ratais) su diferencialu. Kardano velenai turi būti tvirti, kad atlaikytų didelius sukimo momentus, ir lankstūs, kad kompensuotų pakabos judesius. - Pusašis
Pusašiai jungia diferencialą su pačiais ratais. Jie perduoda sukimo momentą iš diferencialo į ratus. Pusašiai turi būti pakankamai stiprūs, kad atlaikytų sukimo momentą ir kartu leistų ratams judėti aukštyn ir žemyn su pakaba. Dažniausiai naudojami du pagrindiniai pusašių tipai: pilnai plaukiojantys ir pusiau plaukiojantys. - Skirstomasis velenas
Skirstomasis velenas (angl. Camshaft) yra variklio dalis, bet jis netiesiogiai susijęs su ratų sukimo velenais. Jis valdo vožtuvų atidarymą ir uždarymą vidaus degimo variklyje. Nors nesuka ratų tiesiogiai, jis yra būtinas variklio veikimui, o variklis, savo ruožtu, suka ratų sukimo velenus. - Alkūninis velenas

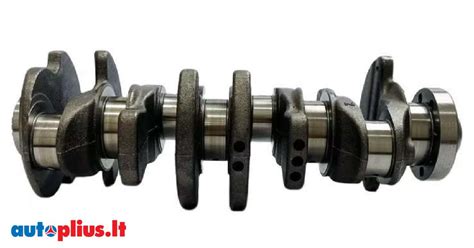

Alkūninis velenas (angl. Crankshaft) taip pat yra variklio dalis. Jis paverčia stūmoklių linijinį judesį sukamuoju judesiu, kuris perduodamas į transmisiją. Kaip ir skirstomasis velenas, jis tiesiogiai nesuka ratų, bet yra gyvybiškai svarbus variklio veikimui.
Kaip veikia velenas, sukantis automobilio ratą?
Veikimo principas priklauso nuo to, kuris veleno tipas yra nagrinėjamas. Bendras principas yra toks: variklis generuoja sukimo momentą, kuris perduodamas per transmisiją (arba perdavimo dėžę) į kardano veleną (jei tai automobilis su galiniais arba visais varomaisiais ratais). Kardano velenas perduoda sukimo momentą į diferencialą, kuris padalina galią tarp ratų. Iš diferencialo sukimo momentas perduodamas per pusašius į pačius ratus.
Štai detalus veikimo principas žingsnis po žingsnio:
- Variklio generuojamas sukimo momentas: Variklis degina degalus ir orą, sukeldamas stūmoklių judėjimą. Šis judėjimas paverčiamas sukamuoju judesiu alkūninio veleno pagalba.
- Perdavimas į transmisiją: Alkūninio veleno sukimo momentas perduodamas į transmisiją (arba perdavimo dėžę). Transmisija leidžia keisti sukimo momentą ir greitį, atsižvelgiant į važiavimo sąlygas.
- Perdavimas į kardano veleną (jei taikoma): Automobiliuose su galiniais arba visais varomaisiais ratais transmisija perduoda sukimo momentą į kardano veleną. Kardano velenas perduoda šį sukimo momentą į diferencialą, kuris dažniausiai yra galinėje ašyje.
- Diferencialo veikimas: Diferencialas padalina sukimo momentą tarp dviejų pusašių, leidžiant ratams suktis skirtingais greičiais. Tai ypač svarbu posūkiuose, kai vidinis ratas turi įveikti trumpesnį atstumą nei išorinis.
- Perdavimas į pusašius: Sukimo momentas iš diferencialo perduodamas per pusašius į ratus. Pusašiai tiesiogiai suka ratus, leidžiant automobiliui judėti.
Dažniausi velenų gedimai ir jų priežastys
Kaip ir bet kuris mechaninis komponentas, velenai, sukantys automobilio ratus, gali sugesti. Dažniausios gedimų priežastys ir simptomai:
Kardano veleno gedimai
Priežastys: Dėl didelių apkrovų, korozijos, nepakankamo tepimo arba mechaninių pažeidimų kardano velenai gali lūžti, deformuotis arba atsilaisvinti jungtys.
Simptomai: Vibracija važiuojant, garsai (bildesys, kaukšėjimas) iš po automobilio, ypač greitėjant arba lėtėjant.
Pusašių gedimai
Priežastys: Dažniausiai pusašiai sugenda dėl pažeistų arba susidėvėjusių CV (Constant Velocity) jungčių, kurios leidžia pusašiui judėti kartu su pakaba. Taip pat gali lūžti dėl didelių smūgių arba per didelio sukimo momento.
Simptomai: Spragsėjimas arba kaukšėjimas posūkiuose, vibracija važiuojant, tepalo nutekėjimas iš CV jungčių.
Skirstomojo veleno gedimai
Priežastys: Netinkamas tepimas, susidėvėjimas, netinkamas vožtuvų reguliavimas.
Simptomai: Variklio galios sumažėjimas, padidėjęs degalų suvartojimas, garsai iš variklio (kalimas, barškėjimas).
Alkūninio veleno gedimai
Priežastys: Netinkamas tepimas, perkaitimas, mechaniniai pažeidimai.
Simptomai: Stiprus kalimas variklyje, variklio užstrigimas.
Dažni velenų gedimai yra nenormalus nusidėvėjimas, nenormalus triukšmas ir lūžimas. Nenormalaus nusidėvėjimo simptomai dažnai atsiranda prieš nenormalų triukšmą ir lūžį.
(1) Velenas yra beveik variklio tepimo sistemos gale, todėl tepimo būsena nėra optimistinė. Jei alyvos siurblys neturi nepakankamo alyvos tiekimo slėgio dėl pernelyg didelio naudojimo laiko arba jei tepalinės alyvos praėjimas yra užblokuotas ir tepalinė alyva negali pasiekti veleno, arba guolio dangtelio tvirtinimo varžtų priveržimo sukimo momentas yra per didelis, tepalinė alyva negali patekti į veleno tarpą. Sukelti nenormalų veleno nusidėvėjimą.
(2) Nenormalus veleno nusidėvėjimas sukels tarpą tarp veleno ir guolio sėdynės, o velenas, kai jis juda, taps ašiniu poslinkiu, dėl kurio padidės nenormalus triukšmas. Nenormalus nusidėvėjimas taip pat padidins atotrūkį tarp pavaros kameros ir hidraulinio tappeto. Kai kamera derinama su hidrauliniu tappeto, atsiranda smūgis, dėl kurio atsiranda nenormalus triukšmas.
(3) Velenas kartais turi rimtų gedimų, tokių kaip lūžiai. Dažniausios priežastys yra sulaužytos arba labai susidėvėjusios hidraulinės tappets, sunkus prastas tepimas, prasta velenų kokybė ir sulaužytos veleno laiko pavaros.
(4) Kai kuriais atvejais veleno gedimą sukelia žmogaus sukeltos priežastys, ypač kai velenas nėra tinkamai išardytas ir sumontuotas variklio techninės priežiūros metu. Pavyzdžiui, nuimdami veleno guolio dangtelį, naudokite plaktuką ar atsuktuvą, kad smalsiai spaudžiate, arba montuodami guolio dangtelį, guolio dangtelio padėtis nesutampa su guolio sėdyne arba guolio dangtelio tvirtinimo varžto priveržimo sukimo momentas yra per didelis.
Kardano veleno konstrukcija ir veikimas
Po kiekvienu galiniais arba visais varančiaisiais ratais varomu automobiliu yra svarbi, tačiau dažnai nepastebima komponentų sistema. Tai kardaninis velenas, arba tiesiog kardanas, kurio užduotis - perduoti didžiulį variklio ir pavarų dėžės sukuriamą sukimo momentą automobilio galinei ašiai arba paskirstymo dėžei.
Tačiau variklis ir galinė ašis nėra išdėstyti viena kitos atžvilgiu fiksuotoje linijoje. Automobilio pakaba važiuojant nuolat juda aukštyn ir žemyn, variklis vibruoja ant savo laikiklių, o kėbulas lankstosi posūkiuose. Esant tokiai kintančiai geometrijai, standus metalinis vamzdis akimirksniu sulūžtų. Kad taip neatsitiktų, kardaniniame velene įrengtos specialios lanksčios jungtys: kardaninės jungtys ir universalios jungtys.
Šios dvi, atrodytų, nepretenzingos dalys yra nuolat atakuojamos - jos turi atlaikyti itin didelį sukimo momentą, didžiulius greitkelių greičio sūkius (dažnai viršijančius 3000 aps./min.), kelio druską, purvą, vandenį ir temperatūros svyravimus.

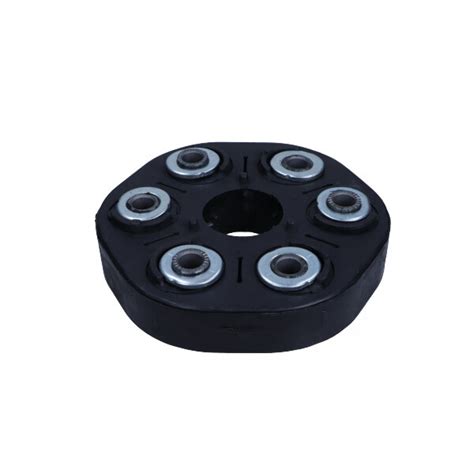

Kardaninė jungtis (Guibo)
Kardaninė jungtis, tarptautiniu mastu dar žinoma kaip lankstusis diskas arba guibo (pavadinta italų išradėjo Antonio Alessandri ir jo įmonės „Giunti Bosch“ vardu), yra „minkšta grandis“ transmisijoje. Vizualiai tai yra storas, daugiapusis arba apvalus guminis diskas su įlietomis metalinėmis įvorėmis. Paprastai ji montuojama tarp pavarų dėžės išėjimo veleno ir pirmojo kardaninės jungties flanšo, kartais ir kardaninės jungties gale, šalia diferencialo.
Universaliojo sąnario techninė funkcija ir anatomija
Kardaninio šarnyro įvorė nėra šiaip gumos gabalas. Tai aukštųjų technologijų kompozicinė detalė su tvirtais nailono arba į Kevlarą panašiais pluoštais, įaustais į vidų (panašiai kaip automobilio padangoje). Guminė medžiaga vulkanizuojama aplink plienines įvores, per kurias eina tvirtinimo varžtai. Pakaitomis vienas varžtas jungiamas prie pavarų dėžės, o kitas - prie universalios jungties. Kai pavarų dėžė pradeda suktis, ji per guminę tarpinę jungtį „traukia“ universalią jungtį kartu su savimi.
Kodėl mums reikia guminės jungties, jei plienas būtų patvaresnis? Yra kelios priežastys:
- Transmisijos smūgis: Kai vairuotojas per staigiai atleidžia sankabos pedalą arba automatinė pavarų dėžė agresyviai perjungia pavaras, transmisijoje susidaro staigus smūgis. Kardaninis šarnyras akimirksniu mikroskopiškai pasiduoda, sugerdamas smūgį. Be jo didžiulė apkrova būtų tiesiogiai perduota transmisijos krumpliaračiams ir galiniam diferencialui, o tai smarkiai sutrumpintų jų tarnavimo laiką.
- Vibracijos izoliacija (NVH): Be sukimo momento, variklis taip pat sukuria vibracijas (ypač dyzeliniuose varikliuose). Guminė įvorė neleidžia šioms aukšto dažnio vibracijoms būti perduodamoms kardaniniu velenu į automobilio kėbulą, užtikrinant tylą ir komfortą keleivių salone.
- Mažo kampo kompensacija: nors mova negali kompensuoti didelių pakabos judesių (tam ir skirta universali jungtis), ji gali išlyginti kelių laipsnių netikslumus tarp pavarų dėžės ir universalios jungties, atsirandančius dėl variklio pasvirimo esant apkrovai.
Kaip atpažinti mirštantį kardaną?
Gumai senstant, džiūstant ir nuo nuolatinio sukimosi prarandant elastingumą, universali jungtis neabejotinai tampa susidėvinčia detale. Šie simptomai rodo problemas:
- Trūkčiojimai ir stuktelėjimai keičiant pavaras: ypač pastebima automobiliuose su automatine pavarų dėže perjungiant pavaras iš stovėjimo (p) į atbulinės eigos (r) arba važiavimo (d) padėtį. Iš po kėbulo girdimas duslus „dunktelėjimas“ arba trenksmas, nes dėl sulūžusios gumos tarp varžtų atsirado laisvumo. Automobiliuose su mechanine pavarų dėže kiekvieną kartą, kai keičiant pavaras slysta sankaba, girdimas dunktelėjimas.
- Vibracija greitėjimo metu: Kai movos konstrukcija pradeda deformuotis, kardaninis velenas praranda centravimą. Tai pasireiškia žemo dažnio vibracijomis, kurios gali būti jaučiamos po sėdyne arba centrinėje konsolėje, ypač staigiai greitėjant arba tam tikruose greičio diapazonuose (pvz., 70-90 km/h).
- Vizualiniai pažeidimai: Pažvelgus po automobiliu, susidėvėjusioje įvorėje matyti gilūs įtrūkimai. Kritinėje stadijoje išplėšti gumos gabalėliai, o vidiniai nailono siūlai išsipučia tarsi susipynęs siūlų kamuolys. Po kėbulo apačia matyti smulkių juodų gumos trupinių.
Universali jungtis (U formos jungtis)
Nors universali jungtis yra atsakinga už mikroskopinių kampų ir smūgių sugertį, universali jungtis (arba U formos jungtis) yra galingas ginklas, leidžiantis kardanui sulinkti dideliais kampais, tuo pačiu perduodant sukimąsi. Tai labai svarbu, nes automobilio galinė ašis nuolat juda aukštyn ir žemyn pakaboje šimtus milimetrų, o pavarų dėžė lieka nejudanti ant kėbulo.
Universaliojo sąnario techninė funkcija ir anatomija
Universali jungtis atrodo lygiai taip, kaip rodo jos pavadinimas - tai kryžiaus formos (keturšakė) metalinė detalė. Kiekvienos svirties (kaiščio) gale yra mažas, bet itin tvirtas adatinis guolis. Šie adatiniai guoliai yra plieniniuose puodeliuose (dangteliuose), kurie savo ruožtu yra įpresuoti į jungtis universalios jungties galuose. Adatiniai guoliai užpildyti specialiais tepalais ir užsandarinti guminiais dulkių sandarikliais (virimo žiedais), kad tepalai nepatektų į vidų, o vanduo ir abrazyvinės kelio dulkės nepatektų į vidų. Kardanui sukant ir pakabai judant, skersiniai kaiščiai adatinių guolių viduje slysta pirmyn ir atgal, todėl kardanui galima sklandžiai lankstytis. Kai kurios skersinės traukės nereikalauja priežiūros (užsandarintos tepalu visam laikui), o kitos yra aptarnaujamos ir turi mažą tepalo įmovą, per kurią galima reguliariai įpurkšti naujų tepalų.
Kaip atpažinti mirštantį kardaninį veleną?
Kardaniniai velenai turi atlaikyti visą variklio galią labai mažame paviršiaus plote. Laikui bėgant, dulkių sandarikliai susidėvi, tepalas išdžiūsta arba jį išplauna vanduo, o į adatinius guolius patenka vandens ir smėlio. Dėl to susidaro metalo trintis, kuri greitai sunaikina veleną.
- Ritmiškas girgždėjimas: tai pats tipiškiausias pirmasis simptomas. Pradėjus lėtai važiuoti automobiliu (ypač atbuline eiga), iš po automobilio pasigirs ritmiškas „cyp-cyp-cyp“ garsas, kurio dažnis didėja automobiliui greitėjant. Tai reiškia, kad kryžminiai adatiniai guoliai yra visiškai sausi ir surūdiję. Dažnai šis garsas dingsta dėl kito triukšmo važiuojant didesniu greičiu.
- Metalinis žvangėjimas arba bildesys: Kai sausi guoliai susidėvi, skerspjūvyje atsiranda fizinis laisvumas. Perjungiant pavaras arba paspaudžiant / atleidžiant akceleratoriaus pedalą, kardaninio veleno šakės su dideliu laisvumu atsitrenkia į skerspjūvį, sukurdamos labai aštrų, metalinį žvangėjimą, kurį galima girdėti tiesiai iš metalinio vamzdžio (kardaninio veleno) po automobiliu.
- Stipri vibracija dideliu greičiu: jei kryžmė visiškai užstringa (surūdijusi vienoje padėtyje) arba turi didelį laisvumą, visas kardaninis velenas praranda dinaminę pusiausvyrą. Dėl to visas automobilio kėbulas dreba važiuojant greitkeliu. Tai pavojinga fazė - užstrigusi kryžmė gali sutraiškyti kardano šakes, o kardanas važiuojant gali atitrūkti nuo po automobilio, sukeldamas katastrofišką avariją.
- „Raudonos mirties dulkės“: apžiūravus vizualiai, aplink sugedusį universalųjį šarnyrą, tiesiai šalia guolių gaubtelių, matyti būdingos surūdijusios raudonumo dulkės. Tai ne paprastos rūdys, o metalo milteliai iš šlifuotų adatinių guolių, kurie oksidavosi drėgme ir iš ten išsprūdo. Tai absoliutus ženklas, kad jungtis visiškai sunaikinta.
Dažniausiai pasitaikantys automobilių modeliai ir jų specifinės kardano problemos
Nors fizikos dėsniai galioja visiems automobiliams, automobilių gamintojų konstrukcijos skiriasi. Kai kuriuose automobilių modeliuose universalūs lankstai ir šarnyrai patiria žymiai didesnes apkrovas arba yra specialiai suprojektuoti, todėl susidaro būdingos standartinės klaidos.
BMW (ypač 3 serijos e46/e90, 5 serijos e39/e60/f10, X serijos modeliai)
BMW inžinieriai teikia pirmenybę maksimaliam važiavimo komfortui ir sportiškumui, todėl beveik visuose modeliuose tarp pavarų dėžės ir kardaninio veleno (dažnai taip pat ir prie galinio diferencialo) jie naudoja didelius kardaninius sujungimus („guibos“).
Tipiniai gedimai: Galingi BMW dyzeliniai varikliai (pvz., M57 ir N57) esant mažiems apsisukimams sukuria didžiulį sukimo momentą. Šis sukimo momentas laikui bėgant ardo kardano guminį sluoksnį. Daugelio senesnių BMW kardano tarnavimo laikas yra apie 150 000 km. Jei jungtis nepažeista, vibruojantis kardanas pradės ardyti kardano tarpinį guolį (atraminį guolį), esantį kardano viduryje. BMW taisyklė: keičiant jungtį, patikrinkite ir prireikus pakeiskite tarpinį guolį, nes jie dažnai žūsta poromis.
Mercedes-Benz (C klasės W203/W204, E klasės W211/W212, „Sprinter“)
Kaip ir BMW, „Mercedes“ naudoja daug guminių CV jungčių, kad valdytų triukšmą ir vibraciją (NVH). Galiniais ratais varomuose „Mercedes“ sedanuose jungtys dažnai būna tiek priekyje, tiek gale.
Tipiniai gedimai: „Sprinter“ mikroautobusai, kurie dažnai apkraunami virš leistinų ribų ir atlieka sunkius darbus, yra žinomi dėl savo universalių jungčių susidėvėjimo. Kadangi universalios jungties kampas esant apkrovai labai pasikeičia, kardaninės jungtys atlieka sunkų darbą. Dažna E ir C klasės problema yra guminių įvorių įtrūkimai dėl amžiaus, kurie sukelia mums įprastą „dunksėjimą“ perjungiant tarp D ir R pavarų.
Japoniški visureigiai ir pikapai („Toyota Land Cruiser“, „Hilux“, „Nissan Navara“, „Mitsubishi Pajero“)
Šios transporto priemonės skirtos sunkiems darbams ir važiavimui bekele. Vietoj minkštų guminių įvorių rasite masyvius, kaltinio plieno kardanus su keliomis tvirtomis universaliomis jungtimis.
Tipinės klaidos: Šie automobiliai dažnai skęsta purve, vandenyje ir smėlyje. Abrazyvinis purvas prasiskverbia tarp universalių jungčių sandariklių ir sugadina guolius. Laimei, daugelis japoniškų visureigių turi universalius jungčių sandariklius su tepalo antgaliais. Didžiausia savininkų daroma klaida - šių antgalių ignoravimas. Visureigių universalius jungčių sandariklius reikia apipurkšti specialiais vandeniui atspariais tepalais kiekvieno alyvos keitimo metu (arba iškart po važiavimo per gilų vandenį), kad nauji tepalai išstumtų senus, su vandeniu sumaišytus tepalus iš guolių. Jei to nepadaroma, važiuojant greitkeliu, jungtys užstrigs ir pradės vibruoti, kratydamos visą kėbulą.
Keturiais ratais varomi (AWD) lengvieji automobiliai („Audi Quattro“, „Subaru“, „Volvo XC“ serija)
Šie automobiliai turi ilgą kardaninį veleną ir yra tiesiai už pavarų dėžės, dažnai perduodami galią galinei ašiai tik pagal poreikį („Haldex“ sistemos „Volvo“ ir naujesniuose „Audi“ automobiliuose).
Tipiniai gedimai: daugelio šių markių (ypač tam tikrų „Subaru“ ir „Audi“ modelių) universalių jungčių oficialiai keisti negalima. Jungtis gamykloje įspaudžiama į šakes (įsprausta U formos jungtis), ne tvirtinama fiksavimo poveržlėmis. Gedimo atveju atstovybė siūlo pakeisti visą universalią jungtį, o tai kainuoja tūkstančius eurų. Laimei, yra specializuotų universalių jungčių remonto dirbtuvių, kurios gali išpjauti seną jungtį naudodamos specialias frezavimo stakles ir modifikuoti universalią jungtį naujai, keičiamai jungčiai.
Diagnostika: kaip namuose patikrinti kardano veleno būklę?
Kardaninio veleno patikrinimui paprastai nereikia sudėtingos elektronikos, užtenka gero žibintuvėlio, saugaus automobilio keltuvo ir šiek tiek jėgos. Svarbiausia - saugumas: automobilis turi būti pakeltas keltuvu arba užvažiuotas ant kanalo/lifto taip, kad galiniai ratai galėtų laisvai suktis, o pavarų dėžė būtų neutralioje padėtyje (N). Rankinis stabdys turi būti įjungtas (būtinai naudokite kaladėles prieš ratus!). Įjungto kardaninio veleno patikrinti neįmanoma.
- Vizualinė apžiūra (movos): pašvieskite žibintuvėliu į pavarų dėžės galinį galą. Apžiūrėkite universalią jungtį. Ar yra įplyšimų? Ar aplink varžtų skyles atsilupo guma? Ar jungtis atrodo kaip „žydintis“ grybelis? Jei taip, ją reikia pakeisti.
- Laisvumo (kryžių) patikrinimas: tvirtai suimkite varančiojo veleno vamzdį abiem rankomis, tiesiai šalia universalios jungties. Pabandykite stipriai judinti varantįjį veleną aukštyn ir žemyn bei į kairę ir į dešinę. Tą patį padarykite bandydami sukioti vamzdį pirmyn ir atgal, kita ranka laikydami galinio diferencialo flanšą. Universalioje jungtyje neturėtų būti jokio laisvumo! Net 1 milimetro spragtelėjimas reiškia, kad guoliai yra sugadinti.
- Patikrinkite, ar eiga sklandu (užstrigęs skersinis): Tam reikia atjungti kardaninį veleną nuo diferencialo. Kai skersinis velenas atsilaisvins, ranka jį pajudinkite visomis kryptimis. Judėjimas turėtų būti itin sklandus ir nenutrūkstamas. Jei jaučiate pasipriešinimą, „žingsniuojantį“ judesį arba jei skersinis velenas toks standus, kad jį reikia pajudinti plaktuku, jis yra pavojingai pažeistas korozijos ir turi būti nedelsiant pakeistas, net jei nėra laisvumo.
Žinomiausi ir patikimiausi atsarginių dalių prekių ženklai
Renkantis kardano dalis, kokybė yra labai svarbi, nes pigus ir netikslus kryžius ar įvorė neišspręs vibracijos problemos, o gali ją netgi padidinti.
Kardaninės jungtys (lankstūs diskai)
- „Lemförder“: (ZF grupės narys). Tai neabejotinai geriausias pasirinkimas. „Lemförder“ yra originalios įrangos gamintojas (OEM) daugeliui Vokietijos automobilių gamintojų (BMW, Mercedes). Jų įvorėse naudojami gumos mišiniai ir pluoštai užtikrina tinkamą vibracijos slopinimą ir ilgą tarnavimo laiką.
- „Febi Bilstein“ / „Swag“: puikus pasirinkimas atsarginių dalių rinkoje. Tai didelis tiekėjas ir gamintojas, siūlantis patikimą kokybę daugeliui modelių už prieinamesnę kainą. Dažnai „Febi“ dėžėje rasite originalią dalį, kurios gamyklos logotipas tiesiog nušlifuotas.
- „Meyle“ (HD serija): „Meyle“ žinoma dėl savo HD (sunkiųjų) komponentų. Kai kuriems modeliams jie siūlo sustiprintas konstrukcines universalias jungtis, kurios sukurtos tarnauti ilgiau nei originalios, galbūt paaukojant minimalų minkštumą siekiant didesnio patvarumo.
Universalios jungtys (U formos jungtys)
- „Spicer“ („Dana“): tai absoliučiai aukščiausia klasė pasaulyje. „Dana Spicer“ išrado daugybę kardanų technologijų ir yra originali amerikietiškų ir daugelio europietiškų transporto priemonių tiekėja. Jų „Cross“ yra ilgaamžiškumo sinonimas.
- GMB: Japonijos įmonė, viena didžiausių pasaulyje universalių jungčių ir vandens siurblių gamintojų. Ypač azijietiškiems automobiliams („Toyota“, „Nissan“, „Mitsubishi“) GMB yra praktiškai originalios kokybės ir itin patikimas pasirinkimas.
- SKF: Švedijos guolių milžinė. SKF gamina aukščiausios kokybės atsargines dalis...
Velenų konstrukcijos ypatumai ir medžiagos
Velenų konstrukcija ir medžiagos priklauso nuo jų paskirties ir apkrovų, kurias jie turi atlaikyti. Kardano velenai dažniausiai gaminami iš aukštos kokybės plieno, kuris yra apdorojamas termiškai, kad būtų užtikrintas didelis stiprumas ir atsparumas dilimui. Pusašiai taip pat gaminami iš legiruoto plieno, o CV jungtys dažnai yra padengtos specialia danga, kad sumažėtų trintis ir dilimas. Skirstomieji ir alkūniniai velenai gaminami iš specialių plieno lydinių, kurie atlaiko dideles temperatūras ir apkrovas.
Plokšti paskirstymo velenai: Senesnė, įperkama technologija, kuri gamina didelę galią greitai nesusidėvi.
Ritininiai skirstomieji velenai: naudokite ritininį ratą ir srieginį sriegį, suteikdami daugiau galios ir ilgaamžiškumo.
Liejimas apima metalo lydymą ir supilimą į štampą, kur jis atvėsta ir sukietėja. Atšaldytas ketus dažniausiai naudojamas skirstomiesiems velenams su papildomais elementais, tokiais kaip varis, nikelis, vanadis, silicis ir molibdenas, siekiant pagerinti apdirbamumą ir išlaikyti karbido savybes.
CNC apdirbimas yra atimamasis procesas, kurio metu naudojami kompiuteriniai įrankiai, norint pašalinti medžiagą ir sukurti galutinį produktą.
Priežiūra ir profilaktika
Tinkama priežiūra gali žymiai prailginti velenų, sukančių automobilio ratus, tarnavimo laiką. Štai keletas patarimų:
- Reguliarus tepimas: Užtikrinkite, kad visos tepimo vietos (pvz., CV jungtys) būtų tinkamai suteptos. Naudokite rekomenduojamus tepalus.
- Patikra: Reguliariai tikrinkite velenus dėl pažeidimų, korozijos, įtrūkimų ar atsilaisvinusių jungčių.

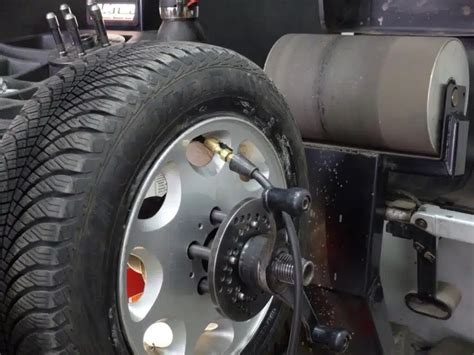

- Subalansavimas: Jei jaučiate vibraciją, patikrinkite kardano veleno balansą.
- Venkite perkrovų: Neperkraukite automobilio, nes tai gali per daug apkrauti velenus.
- Švelnus vairavimas: Venkite staigių startų ir stabdymų, kurie gali sukelti didelius sukimo momentus velenuose.
Reguliari priežiūra ir savalaikis susidėvėjusių ar pažeistų skirstomųjų velenų keitimas gali užkirsti kelią rimtoms variklio problemoms, užtikrinant patikimą ir efektyvų jūsų transporto priemonės veikimą.
Priežiūra ir apsaugos priemonės, skirtos užkirsti kelią guolių pažeidimams:
- (1) Apsvarstykite galimybę sumažinti ašinį potencialą. Įžeminimo anglies šepetys sumontuotas veleno gale, kad būtų užtikrintas patikimas įžeminimas ir patikimas sąlytis su besisukančiu velenu. Besisukantis baudos potencialas yra nulinis potencialas, kad būtų pašalinta veleno srovė.
- (2) Nukirpkite veleno srovės kilpą. Izoliacija pridedama prie ne transmisijos galinės guolio sėdynės ir guolio laikiklio, kad būtų išvengta veleno srovės susidarymo.
- (3) Patikrinkite variklio priedų vielos izoliacijos pažeidimo laipsnį. Naudokite techninės priežiūros galimybę patikrinti ir sustiprinti vielos ar tarpiklio izoliaciją, kad išvengtumėte variklio priedų vielos izoliacijos pažeidimų, kuriuos sukelia veleno srovės karta.
- (4) Dažnai tikrina guolio sėdynės izoliacijos stiprumą. Varikliams, kurie ėmėsi guolių izoliacijos izoliacijos priemonių, guolio pjedestalo izoliacijos stiprumas turi būti reguliariai matuojamas 500 V mehmmetru, kuris turi būti ne mažesnis kaip 0,5 MQ. Jei bandymo vertė viršija standartą, izoliacijos izoliacija turi būti apdorojama dar kartą, kol bandymas bus kvalifikuotas.
- (5) Guolio temperatūros kilimo sugriebimas bet kuriuo metu, kad būtų išlaikytas tepimo alyvos izoliacinės terpės grynumas. Dažnai patikrinkite variklio guolio temperatūrą ir guolių tepalo kokybę, laiku analizuokite guolio temperatūros kilimą pagal apkrovą ir aplinkos temperatūrą, išsiaiškinkite temperatūros kilimo priežastį ir laiku susitvarkykite su ja. Guolių varikliui, jei tepalinė alyva randama vandens, jis turi būti filtruojamas, kitaip alyvos plėvelės izoliacijos stiprumas neatitiks reikalavimų, ir jį lengva suskirstyti pagal žemą įtampą.
Velenų remontas ir keitimas
Jei velenas sugenda, jį dažniausiai reikia pakeisti, nors kai kuriais atvejais (pvz., atsilaisvinusios jungtys) gali būti įmanomas remontas. Velenų keitimas yra gana sudėtingas darbas, kurį geriausia patikėti patyrusiam mechanikui. Keičiant veleną, svarbu pasirinkti tinkamą modelį ir užtikrinti, kad jis būtų tinkamai sumontuotas ir subalansuotas.
Skirstomojo veleno keitimo Cummins variklyje kaina gali labai skirtis priklausomai nuo kelių veiksnių, įskaitant variklio markę ir modelį, skirstomojo veleno tipą ir darbo sąnaudas. Vidutiniškai kaina gali svyruoti nuo 1,000 USD iki 3,000 USD. Tai apima paties skirstomojo veleno kainą, kuri gali būti nuo 200 iki 1,000 USD, ir darbo sąnaudas, kurios gali būti gana didelės dėl darbo sudėtingumo.
Veleno ir guolių keitimas: kai pažeistas tik pats velenas ir guoliai, galima pakeisti naujus agregatus. Specializuotos dirbtuvės turi tikslinę balansavimo įrangą, kuri leidžia užtikrinti, kad remontuotas velenas bei kitos dalys atitiks gamintojo tolerancijas.
Velenai ir automobilio saugumas
Velenai, sukantys automobilio ratus, yra svarbūs saugumo komponentai. Sugedęs velenas gali sukelti vibraciją, blogą valdymą ir netgi avariją. Todėl svarbu reguliariai tikrinti velenus ir nedelsiant šalinti bet kokius gedimus.
Jei girdite aukšto tono garsą, panašų į varpo skambėjimą, vadinasi, pradėjo bildėti švaistiklių ir stūmoklių grupės detalės. Stūmoklių bildesys - tai stipraus variklio susidėvėjimo rezultatas. Jei bildesys yra sunkus, lyg kažkas daužytų plaktuko rankena per bloką, paprastai to priežastis - alkūninio veleno švaistiklio kaklelio ir švaistiklio apatinės galvutės įdėklo užsirietimas.
Jei stabdžių pamina staigiai stabdant, važiuojant 50-80 km/val. greičiu, šokinėja aukštyn žemyn, greičiausiai deformavosi priekinių ratų diskai. Kuo skubiau juos keiskite, nes tokie diskai dvigubai pailgina stabdymo kelią.
Jei statant automobilį, kai ratai pasukti iki ribos, girdite garsų cypimą, jį beveik visada sukelia praslystantis vairo stiprintuvo prievado diržas. Kaip laikina priemonė tiks diržo patempimas, bet vėliau jį pakeiskite.
Jei statant automobilį sunku sukti vairą, patikrinkite spaudimą padangose. Jei spaudimas normalus, patikrinkite ratų suvedimą, ypač jei automobilis važiuoja tiesiai, o vairas pasuktas. Jei važiuojant 60 km/val. greičiu vairo ratas pradeda šokinėti, patikrinkite visų keturių ratų suvedimą.
Važiuojant dideliu greičiu, apie 110 km/val., tik vieno automobilio krašto drebėjimą arba silpną vibraciją paprastai sukelia išsibalansavę ratai.
Jei posūkiuose girdite girgždesį, tikriausiai yra nusitrynę ratų guoliai. Patikrinkite kiekvieną ratą: pakelkite automobilį domkratu ir abiem rankomis suėmę ratą pamėginkite jį pasupti.
Jei priekiniais ratais varomuose automobiliuose važiuojant mažu greičiu, kai vairas pasuktas, pasigirdo traškesys, tai rodo, kad nusidėvėjo išorinis pusašio šarnyras.
Kalimas nėra pavojingas tol, kol nepasidarys labai stiprus ir aiškiai girdimas.
Modernios technologijos ir velenai
Šiuolaikiniai automobiliai naudoja pažangias technologijas, siekiant optimizuoti velenų veikimą ir patikimumą. Pavyzdžiui, kai kurie automobiliai naudoja elektroniniu būdu valdomus diferencialus, kurie leidžia tiksliau paskirstyti sukimo momentą tarp ratų, pagerinant valdymą ir trauką. Taip pat naudojamos lengvesnės medžiagos, tokios kaip anglies pluoštas, siekiant sumažinti velenų svorį ir padidinti efektyvumą.
Dažniausiai užduodami klausimai
1. Ar galima važiuoti su sugedusiu kardano velenu?
Važiuoti su sugedusiu kardano velenu nerekomenduojama, nes tai gali sukelti vibraciją, blogą valdymą ir netgi avariją.
2. Kiek kainuoja pusašio keitimas?
Pusašio keitimo kaina priklauso nuo automobilio modelio ir remonto dirbtuvių, bet paprastai svyruoja nuo 150 iki 500 eurų.
3. Kaip dažnai reikia tikrinti velenus?
Velenus rekomenduojama tikrinti reguliariai, bent kartą per metus arba kas 15 000 km.
4. Ar galima patiems pakeisti veleną?
Velenų keitimas yra sudėtingas darbas, kurį geriausia patikėti patyrusiam mechanikui.
5. Kas sukelia pusašio gedimus?
Dažniausiai pusašiai sugenda dėl pažeistų arba susidėvėjusių CV jungčių, didelių smūgių arba per didelio sukimo momento.
