Uždaroje, nevėdinamoje patalpoje greitai susidaro „sunkus oras“, kurį lemia įvairūs veiksniai: nemalonūs kvapai, tabako dūmai, drėgni audiniai, valymo priemonės ir kiti aplinkos veiksniai. Ilgesnis buvimas tokioje aplinkoje gali sukelti diskomfortą, nuovargį, koncentracijos stoką ar net galvos skausmą. Todėl gyventojų sveikatai ir gerovei užtikrinti būtina tinkama oro apykaita patalpose.
Nesvarbu, kokį vėdinimo būdą pasirinksite - natūralios ventiliacijos ar kontroliuojamo vėdinimo, abu jie turi nenuginčijamų privalumų. Tačiau ventiliacijos trūkumas arba jos nebuvimas yra dažnas šiuolaikinės statybos reiškinys, ypač dėl vis didesnio pastatų sandarumo, kai plastikiniai langai ir sandarios durys nepraleidžia oro masių. Šiuolaikinių butų sandarumas yra būdingas bruožas, ir nors tai padeda sutaupyti energijos šildymui ir apsaugo nuo triukšmo bei dulkių, tai taip pat stabdo natūralią oro cirkuliaciją.
Natūrali ventiliacija
Natūralus vėdinimas yra labiausiai paplitęs vėdinimo būdas pasaulyje ir tikrai gali būti pakankamas gyvenamose patalpose, kur teisingai įrengti oro šalinimo kanalai. Šiuo atveju orą judėti verčia temperatūrų skirtumas tarp lauko ir vidaus, vėjas bei vėdinimo kanalo aukštis. Vėdinimo kanalai turi būti išvedami iš kiekvienos patalpos vertikaliai aukštyn, be horizontalių išsišakojimų. Natūrali ventiliacija - tai oro cirkuliacija, vykstanti dėl natūralios traukos, proporcingos oro temperatūros ir slėgio skirtumui patalpos viduje bei išorėje.

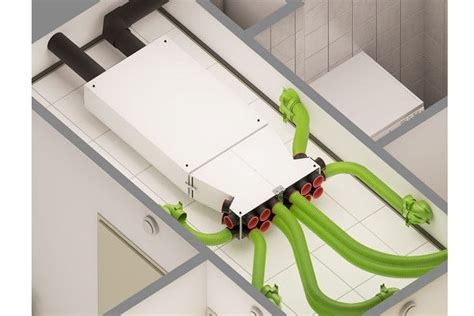

Dalinis sprendimas gali būti oro kondicionierius su priverstinio oro funkcija arba lango vožtuvas, tačiau jie užtikrina srautą tik į vieną kambarį. UAB „Visi kaminai“ asortimente siūlomi 1, 2, 3 bei 4 ventiliacijos angų blokeliai, lengvai montuojami kartu su „MK KOLEKT“ dūmtraukio sistema, sukuriant vieningą pastato sistemą. Taip pat siūlomi kamino blokai su jau integruotomis 2 ventiliacijos angomis, leidžiantys statant kaminą iš karto įrengti ir natūralios ventiliacijos šachtas. Galima pasirinkti ir kombinuotą sistemą, statant kaminą bei ventiliacinius blokelius šalia vienas kito, nes blokelių matmenys gali būti parenkami pagal pasirinktą variantą. „MK KOLEKT VENT“ ventiliaciniai blokeliai pagaminti iš keramzitbetonio, užtikrinančio gerą garso izoliaciją ir atsparumą ugniai. Patys blokeliai yra lengvi, kas leidžia greitai ir lengvai sumontuoti natūralios ventiliacijos sistemą.
Montuojant natūralios ventiliacijos sistemą su siūlomais blokeliais, galima pasirinkti dalinį arba pilną ventiliacijos sistemos būdą. Montuojant dalinę sistemą, aukštuose parenkamas reikalingas ventiliacijos angų kiekis, o sistema išvedama iki pat viršaus, pradedant nuo atitinkamo aukšto. Pilnas sprendimas apima visų ventiliacinių blokų montavimą nuo apačios iki pat viršaus. Priklausomai nuo reikalingo ventiliacijos pajungimo vietos, sistemoje paruošiama anga, pavyzdžiui, gartraukio pajungimui.

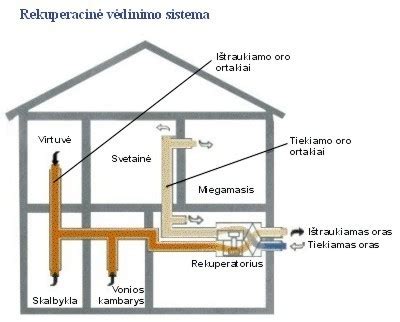

Kontroliuojama (mechaninė) ventiliacija
Kontroliuojama vėdinimo sistema pašalina drėgmę, taip užkertant kelią pelėsio susidarymui, taip pat palaiko nuolatinę oro kokybę. Vėdinimo sistemos filtras patikimai išvalo orą nuo įvairių nešvarumų. Kontroliuojama vėdinimo sistema užtikrina ir šilumos grąžinimą, ko nepadarysime atsidarę kambario langą.
Dirbtinė, kitaip mechaninė, tiekimo vėdinimas - tai priemonių sistema, kurios pagalba į patalpą tiekiama reikiamas gryno oro kiekis. Tokiu atveju oras pašildomas iki patogios temperatūros ir filtruojamas, kad būtų pašalinti galimi teršalai. Paprasčiausias tiekiamo oro vėdinimo įrenginio variantas gali būti pagamintas savarankiškai, tačiau jo veikimo efektyvumas bus mažesnis nei pramoniniu būdu pagaminto modelio. Tiekimo ventiliatorius yra būtinas, bet nepakankamas vėdinimo sistemos elementas su dirbtiniu oro masių judėjimo stimuliavimu.
Jei toks įrenginys bus įmontuotas į sieną ar langą, jis užtikrins reikiamą oro srautą, tačiau tokio oro kokybė bus labai toli nuo norimos. Iš išorės tiekiamas srautas ne visada turi priimtiną temperatūrą. Pagrindiniai vėdinimo įrenginio elementai apima filtrą, šildytuvą, ventiliatorių ir termostatą. Oro srautas, einantis iš lauko, turi būti šildomas iki priimtinos temperatūros. Pagal taisykles, į patalpą patenkančio oro temperatūra turi būti ne žemesnė kaip 18°C. Norint suformuoti reikiamus parametrus, reikalingas šildymo įrenginys. Būtina apsaugoti namus nuo nešvarumų ir dulkių, kurios kartu su intensyviai patenkančiomis oro masėmis gali prasiskverbti į vidų, todėl tokiose sistemose būtini filtrai. Kitas svarbus elementas - automatinė valdymo sistema, apsauganti nuo perkaitimo ir galimų gedimų. Taip pat svarbi triukšmo slopinimo sistema.
Taigi, bet kokia tiekimo ventiliacija turi būti su šiais elementais: ventiliatorius, šildytuvas, filtras, automatinė valdymo sistema, garso sugerties sistema. Dideliuose pastatuose vėdinimo sistema įgyvendinama kaip atskira patalpa - vėdinimo kamera, vadinamosios sukonstruotos vėdinimo sistemos. Tokių įrenginių projektavimas ir montavimas reikalauja specialių žinių.

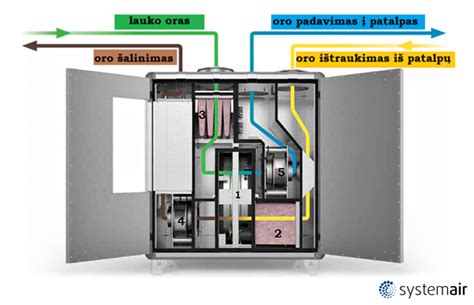

Vėdinimo įrenginiai: Rekuperatoriai ir Regeneratoriai
Vėdinimo įrenginiai yra skirstomi į rekuperatorius ir regeneratorius. Pagrindinis skirtumas tarp jų yra šilumokaičio tipas. Plokšteliniame šilumokaityje nesimaišo oro srautai, o rotaciniame - maišosi.
Pagrindinis rekuperatoriaus pasirinkimo parametras yra jo efektyvumas, nes nuo jo priklauso, kiek šilumos bus sugrąžinama į patalpas, o kiek prarandama. Be to, kuo mažesnis efektyvumas, tuo galingesnio tiekiamo oro pašildytuvo reikia. Kitas energijos sąnaudas lemiantis veiksnys - ventiliatorių galingumas.
„Renovent Excellent“ rekuperatoriai pritaikyti privačių namų, butų ir biurų vėdinimui, sugrąžina iki 95% šilumos iš panaudoto oro. Šie įrenginiai iš virtuvės, vonios bei kitų sanitarinių patalpų ištraukia panaudotą orą ir išmeta jį į lauką. Rekuperatorius „Renovent Sky“ skirtas aktyviam patalpų vėdinimui, šilumos sugrąžinimui, energijos taupymui. Tai tyliai veikiantis ir energiją taupantis vėdinimo įrenginys, tinkantis buto ar namo gyvenamosioms patalpoms. Kartais naudojamas ir kombinuotas sprendimas, o įrenginio komplektacijoje yra programuojamas nuotolinio valdymo pultas.
Monoblokiniai ir Ortakių Vėdinimo Sistemos
Privataus būsto statybai galimi ir kiti vėdinimo variantai - monoblokiniai oro paėmimo įrenginiai ir ortakių vėdinimo sistemos.

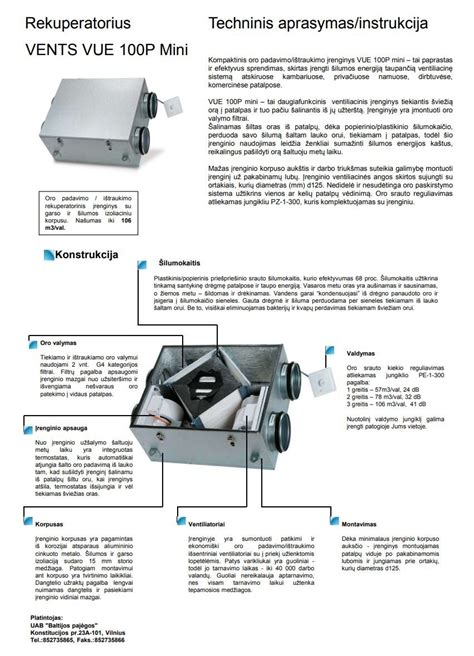

Monoblokiniai įrenginiai
Oro tiekimo įrenginiai, pagaminti monobloko konstrukcijos pavidalu, naudojami butams, biurams, mažaaukščiams privatiems namams, sandėliams ir net mažoms gamybos cechoms. Tai kompaktiškas įrenginys, kurio korpuse jau surinkti visi reikalingi elementai. Palyginti su surinkimo sistema, tiekimo monoblokas užima labai mažai vietos. Tokie įrenginiai išsiskiria gera garso izoliacija, jie montuojami balkone arba patalpoje. Oro tiekimo blokų montavimas ir nustatymas itin supaprastintas - tereikia juos sumontuoti ir įjungti. Tačiau nepaisant gamintojų pastangų, triukšmo lygis dar nėra iki galo išspręstas.
Kompaktiški tiekimo vėdinimo įrenginiai užima labai mažai vietos, o jų montavimas labai paprastas. Tokį įrenginį galima pastatyti balkone arba patalpose. Triukšmo efektas gali skirtis priklausomai nuo modelio. Toks įrenginys su išorinio oro įsiurbimo galimybėmis gali pakeisti atskirą valdymo bloką. Tačiau tokie įrenginiai nebuvo ypač sėkmingi vietovėse, kuriose yra atšiaurus klimatas. Lauko oro temperatūrai nukritus žemiau 10 laipsnių šalčio, PU su rekuperatoriumi gali pasidengti ledo sluoksniu. Reikėtų suprasti, kad individualus tiekimo blokas, kurio talpa apie 100 kubinių metrų per valandą, skirtas aptarnauti tik vieną kambarį, o ne visą namą ar butą. Todėl normaliam viso gyvenamojo ploto vėdinimui teks įsigyti tiek individualių vėdinimo įrenginių, kiek yra patalpų, kurias reikia vėdinti.
Viena vertus, tai patogu, nes nebereikia atlikti didelio masto ventiliacijos kanalų klojimo darbų. Kita vertus, kyla klausimas dėl išlaidų - atskiri PU nėra pigūs. Tiekimo monobloko vietos pasirinkimas priklauso nuo to, kur planuojama tiesti prie jo prijungtus ortakius. Jei kanalai bus klojami viršuje, tinkamas variantas su montavimu virš balkono durų. Jei patalpų vėdinimo problema iškilo baigus statyti ir įrengti patalpas, kelių tokių įrenginių kaina gali būti mažesnė nei viso pastato pertvarkymas.

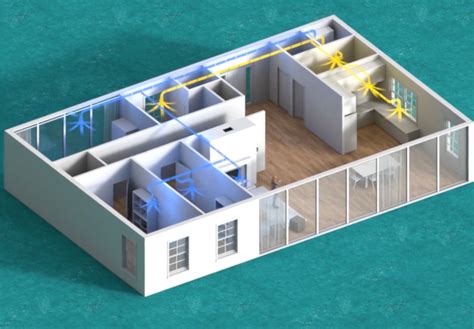

Ortakių vėdinimo sistemos
Jei vėdinimo kanalai buvo suprojektuoti statybos etape, pigiau ir paprasčiau įdiegti ortakių vėdinimo sistemą. Kompaktiškos vėdinimo sistemos montavimas ir surinkimas gali būti atliktas be problemų savarankiškai. Panagrinėkime ventiliacijos su alsuokliu įrengimo procesą. Oro srautą iš lauko į namus atneša ne tik šaltis, bet ir daug teršalų, kurių pašalinimui reikalingi filtrai.
Ortakių sistema apima oro kanalų kompleksą, kuris praeina per visus kambarius. Tiekimo įrenginiai, panašūs į monoblokus, yra prie įėjimo į sistemą. Apdorotos oro masės juda kanalais ir patenka į patalpą per tiekimo ventiliacijos groteles. Ištraukiamojo oro kanalai ir atitinkamos grotelės skirti ištraukiamam orui pašalinti. Priverstinės ventiliacijos metu oras į patalpą patenka per ventiliacijos groteles, kurios yra lakoniško dizaino ir negadina kambario interjero. Taigi, visam butui ar namui vėdinti reikia tik vieno atitinkamos galios įrenginio.
Tiekiamųjų vėdinimo sistemų ortakiai dažniausiai dedami po lubomis, kad nesugadintų interjero. Bet ventiliacijos grotelės turi būti dedamos ant kambario lubų arba sienos. Ortakių įrengimo našumo pasirinkimas: 200-350 cc m/val - vieno ir dviejų kambarių butai; 350-500 cc m/val - trijų kambarių butai ir dideli gyvenamieji apartamentai; 2000-3000 kubinių metrų/val - biurai ar kotedžai. Tikslus našumas apskaičiuojamas naudojant specialias formules. Pagrindiniai sistemos elementai: ventiliatorius, duslintuvas, šildytuvas, vėdinimo grotelės ir kt.
Gamintojo deklaruojama maksimali įrenginio galia praktiškai nebus realizuota. Faktinis PU veikimas priklauso nuo tinklo pasipriešinimo lygio. Galite nustatyti tikrąjį prietaiso efektyvumą, atsižvelgdami į konkrečios ortakių sistemos ypatybes, naudodami ventiliacijos charakteristikų grafiką. Paprastai tai yra gaminio techninių duomenų lape. Pirmenybė teikiama vėdinimo kanalų klojimui po lubomis, kad ateityje juos būtų galima paslėpti už pakabinamų lubų konstrukcijų. Svarbus rodiklis skaičiuojant vėdinimo sistemas yra statinis slėgis, priklausantis nuo bendro vėdinimo kanalų ilgio ir papildomai sumontuotų filtrų skaičiaus. Butams naudojami įrenginiai, kurių statinis slėgis yra 400-500 Pa diapazone.
Vėdinimo Įrangos Komponentai ir Parametrai
Išsamiau panagrinėkime vėdinimo įrangos komponentus, be kurių neįmanoma sukurti optimalaus mikroklimato patalpoje, ir jų pagrindines charakteristikas.
Oro pašildymas
Žiemą iš lauko patenkantis oras turi būti šildomas. Butui dažniausiai pakanka 3-5 kW galios šildytuvo. Namui ar kotedžui reikės specialių skaičiavimų, atsižvelgiant į lauko oro temperatūrą ir pačios instaliacijos galią. Svarbu susieti buto ar namo maitinimo tinklo apkrovą su realia tinklo būkle, kad būtų išvengta avarijų. Elektros instaliacijos techninės specifikacijos ir šildytuvo galia nurodomi dokumentuose. Jei tenka pirkti valdymo bloką su mažos galios šildytuvu, reikėtų įsitikinti, kad įrenginyje yra automatinis ventiliatoriaus greičio valdymas priklausomai nuo lauko oro temperatūros.
Akustinė Galia
Renkantis vėdinimo sistemą, svarbu atsižvelgti į jos veikimo triukšmo poveikį. Yra trys PU akustinės galios rodikliai: prie įėjimo, prie išėjimo ir ant korpuso. Daug svarbiau atkreipti dėmesį į triukšmą „prie išėjimo“, t.y. vietose, kur įrengtos ventiliacijos grotelės. Jei šis skaičius yra per didelis, montavimo metu reikės įtraukti papildomą elementą - triukšmo slopintuvą. Vėdinimo arba oro kondicionavimo sistemos tiekimo mazgas, įrengtas pastato išorėje, sumažina triukšmo poveikį gyventojams.
Automatinės Valdymo Sistemos
Automatika yra būtina normaliam vėdinimo įrenginio veikimui. Net paprasčiausiuose variantuose yra įtaisai, automatiškai reguliuojantys išleidžiamo oro temperatūrą ir ventiliatoriaus greitį. Įrenginio būsena ir nustatymai rodomi valdymo skydelio ekrane. Automatinis tiekimo vėdinimo sistemos valdymas žymiai pagerina jos veikimą ir taupo išteklius. Kai kuriuose modeliuose yra nuotolinio valdymo pultas. Išplėstinė automatizacija leidžia nustatyti nustatymus skirtingiems laikotarpiams, pavyzdžiui, sumažinti temperatūrą ir ventiliatoriaus greitį naktį. Patogiam valdymui rekomenduojama rinktis įrenginį su bent penkiais ventiliatoriaus greičių skaičiais, realaus laiko laikrodžiu, nustatymų išsaugojimu dingus elektrai, filtrų užterštumo lygio stebėjimu, nuotolinio valdymo galimybe ir pranešimu apie gedimus.

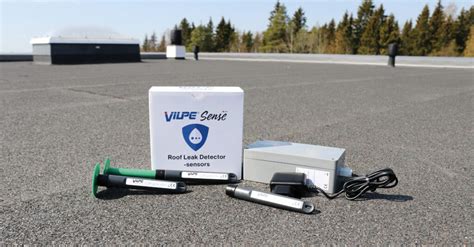

VILPE Sense - Išmanioji Drėgmės Kontrolės Sistema Stogams
Stogų pažeidimai dėl drėgmės yra brangūs, o jų remontas sudėtingas. Kas ketvirtas stogas renovuojamas dėl drėgmės padarytos žalos nepasibaigus jų eksploatavimo laikui. VILPE Sense drėgmės kontrolės sistema yra ekonomiškas būdas sumažinti riziką. Naudodama daiktų interneto (IoT) technologiją, sistema stebi stogo būklę ir vėdina jį optimaliu lygiu, užkertant kelią pelėsio ir grybelio susidarymui, išsaugant puikias izoliacinio sluoksnio savybes.
Sistema automatiškai sustiprina konstrukcijų vėdinimą, kai pakyla drėgmės lygis. Rekomenduojama ją naudoti kartu su VILPE Sense nuotėkio detektoriumi, kuris padeda greitai ir lengvai nustatyti nuotėkį. VILPE Sense sistema pagerina pasyvią žemo slėgio oro cirkuliaciją konstrukcijose, įspėja apie padidėjusį drėgmės lygį ir jas džiovina. Surinkti duomenys leidžia aptikti ne tokius akivaizdžius stogo nuotėkius. Vienas stogo ventiliatorius gali apimti maždaug 200 m² plotą, priklausomai nuo konstrukcijos ir kitų veiksnių. VILPE Sense valdymo blokas yra energiją taupančiame VILPE ECo stogo ventiliatoriuje, kurio vidutinis energijos suvartojimas yra 5-10 W.

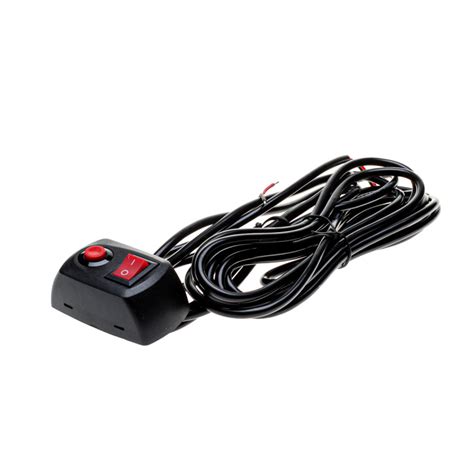

Ventiliacijos Valdymo Blokai (SCHUV)
Sudėtingo dizaino oro kondicionavimo ir vėdinimo tinklams, ypač pramoniniuose pastatuose ir valstybinėse įstaigose, naudojami ventiliacijos valdymo pultai - SCHUV. Jie leidžia valdyti vėdinimo sistemą ir nustatyti optimalų darbo ar laisvalaikio režimą. Šiuolaikiniai SCHUV yra skydai su indikatorių valdymo įtaisais arba metalinės spintelės, montuojamos ant grindų arba pakabinamos nuo sienos.
Pagrindinės SCHUV funkcijos apima: įrangos kontrolę, blokų apsaugą nuo perkaitimo ir neteisingo prijungimo, kritinių įrangos parametrų nustatymą, sistemos veikimo programavimą, indikaciją, palaikymą tam tikros temperatūros įvairiuose kambariuose, filtrų užteršimo lygio kontrolę ir apsaugą nuo sezoninių priklausomų įrenginių. Elektros skirstomojo skydo įmontavimas leidžia techninės priežiūros personalui stebėti įrangos veikimą iš vienos vietos ir greitai reaguoti į gedimus.
Valdymo pultų konfigūracijos reikalavimai apima: visų vėdinimo ir oro kondicionavimo įtaisų buvimą skydelyje, šviesos indikatorius ar skaitmeninius prietaisus svarbiuose mazguose, dvejopo (automatinio ir rankinio) valdymo galimybę. Visi prietaisai išdėstomi tvarkingai, o pakuotė yra paprasta ir suprantama. Teisingai parinkti automatiniai įrenginiai gali sumažinti elektros sąnaudas 50-60%. Struktūriškai SCHUV yra stačiakampis plastikinis ar metalinis korpusas su apsaugos klase IP 45. Korpuso viduje yra maitinimo šaltinis, valdiklis, keitikliai, grandinės pertraukikliai atskiriems prietaisams. Privalomas elementas yra rankinis valdymo pultas ir aliarmo blokas. Valdikliai dirba kartu su jutikliais, kurie renka informaciją apie sistemos ir jos aplinkos būklę (temperatūrą, drėgmę, oro greitį ir kt.). Montavimas ir priežiūra vėdinimo sistemos bei „SchUV“ turėtų būti atliekami specialistų, turinčių inžinerinį išsilavinimą.
