Daugėjant pranešimų apie gaisrus, kilusius dėl netvarkingos elektros instaliacijos, daugelis pradeda į šias nelaimes žiūrėti kaip į neišvengiamą blogį. Ir visai be reikalo. Tinkamai pasirinkę laidus ir kabelius išvengsime daugelio nelaimių.
Laidai ir kabeliai - fundamentalus dalykas elektroje ir elektronikoje. Atrodo viskas yra labai paprasta. Kas čia gali būti sudėtingo? Yra laidai, praleidi per juos elektros srovę ir lemputė šviečia. Pajungei du laidus ir televizorius rodo. Užmetei kabelį ir skalbimo mašina sukasi. Jeigu remtis tokia teorija - tai visi mes čia esame kvalifikuoti elektrikai. Labai gaila, bet taip mąstančių specialistų yra labai daug. Dėl to dega butai, namai ir net kartais vaikų darželiai.
Elektros kabelių parinkimas pagal galingumą - vienas iš svarbiausių etapų elektros instaliacijos įrengime. Visi dalykai aplink mus turi savo funkcionavimo rėžius ir resursą. Elektros laidai ir kabeliai taip pat turi savo ribas. Negalima bet kokiais laidais pajungti galingo įrenginio prie tinklo. Juk kai norime iš upės pasiimti daug vandens - imame kibirą o ne puodelį. Stora žarna praleis daug vandens, plona - mažai. Tas pats ir elektroje.
Priminsiu, kad šitame straipsnyje kalbu tik apie laidus ir kabelius. Namo ar buto elektros instaliacija - dalykas gana sudėtingas ir jame vien kabeliais viskas nesibaigia.
Laidų ir kabelių tipai ir medžiagos
Pirmiausia pradėkime vadinti dalykus taip kaip jie vadinasi iš tikrųjų. Gysla - atskiras laidininkas. Laidas - gaminys, turintis vieną ar kelias gyslas ir vieną sluoksnį izoliacijos. Viengyslis laidas - vadinamas monolitiniu laidu.
Laidai gaminami su izoliacija, galinčia atlaikyti 380, 660 ir 3000 V kintančią įtampą. Laidai, kurie tiesiami tokiose vietose, kur yra didesnė jų mechaninio pažeidimo rizika, papildomai apipinami plienine cinkuota viela.

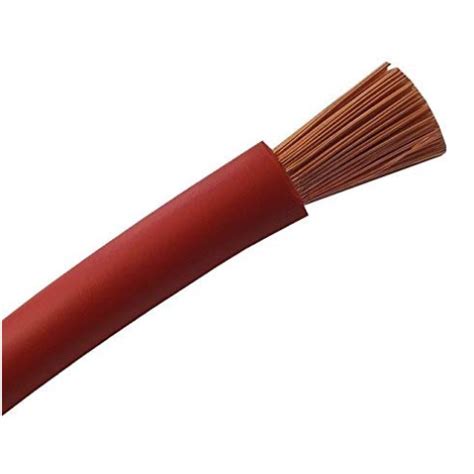

Turbūt jau seniausiai baigėsi tie laikai, kai reikėjo taupyti ant kabelių. Tad vidiniam tinklui, be abejo, renkamės tik varinius kabelius. Varis būtų geriau už aliuminį. Jis - geresnis laidininkas, lankstesnis ir atsparesnis korozijai. Aliuminis, po sąlyčio su oru, greitai oksiduojasi, susidaro plėvelė, kuri blogai praleidžią srovę, o tai silpnina kontaktą. Vieta, kur blogas kontaktas, kais, kibirkščiuos, daugiau oksiduosis ir tai gali būti gaisro priežastimi.
Aliuminiui tvirtinant sraigtiniais laikikliais (liaudiškai vadinamomis „kaladėlėmis”), pasireiškia dar viena jo savybė - aliuminio slydimas iš po laikiklio, todėl aliumininius laidus paskirstymo dėžėse reikia dažniau varžyti nei varinius. Aliumininį laidą (gyslą) reikia labai atsargiai valyti nuo izoliacijos, naudojant peilį. Ir valydami aliumininę gyslą - izoliaciją nuo jos reikia pjauti lyg drožtumėte pieštuką. Kitaip sakant - tą reikia mokėti taisyklingai padaryti. Varis yra kantresnis ir dirbti su juo paprasčiau. Taip pat variniai laidai ir kabeliai leidžia pro juos leisti didesnes sroves negu per aliumininius.
Yra ir pliusų. Kaina. Vienas iš pačių svariausių. Yra tokių sistemų (komercija, gamyba ir t.t.), kuriose pakloti 70-150 metrų varinio kabelio (dar ir nemažo skersmens) - tai milžiniška suma. O jeigu tas kabelis dar ir ne vienas? Kartais yra racionalu naudoti aliuminį. Aišku, namo ar buto instaliacija - reikalas kitas.
Svarbu žinoti, kad aliumininius laidus ir kabelius negalima jungti tiesiogiai su variniais. Tai viena iš pagrindinių gaisru priežasčių.
Kaip pasirinkti tinkamą kabelio skerspjūvį
Kabelio (laido) markė - raidinis žymėjimas, nurodantis elektrai laidžios gyslos medžiagą, izoliaciją, lankstumo lygį ir apsauginės dangos konstrukciją.
Kabelį sudaro 2-5 gyslos. Gyslos skerspjūvį lemia jos skersmuo. Skerspjūvis parenkamas pagal konkretų galingumą. Paprastai skaičiuojama, kad 1 kW apkrovai reikia 1,57 mm² gyslos skerspjūvio.
Iš čia galima apsiskaičiuoti, kokio skerspjūvio reikia kiekvienu konkrečiu atveju. Aliumininiams laidams tai 5 A 1 mm², variniams - 8 A 1mm². Pvz., jei turite 5 kW galingumo boilerį, jį reiktų jungti laidu, skirtu ne mažesnei kaip 25 A srovei, o varinio laido skerspjūvis turėtų būti ne mažesnis kaip 3,2 mm².
Jei bus naudojamas aliumininis laidas, jo skerspjūvis turi būti didesnis negu varinio, nes pralaidumas siekia tik maždaug 62 proc. varinio laido pralaidumo. Pvz., jei reikia 2,5 mm² varinio laido, tai aliumininio reikės 4 mm².
Šiaip jau kabelį reiktų imti didesnio skersmens, nes gali būti, kad teks prijungti dar ką nors. Taip pat reikia išsiaiškinti, ar laido skersmuo suderinamas su faktine maksimalia apkrova, su šalia skaitiklio esančiais saugikliais ar automatiniu jungikliu. Jokiu būdu kabelio ilgalaikė srovė negali būti mažesnė už apsaugos aparatūros arkirtos (išjungimo) srovę.

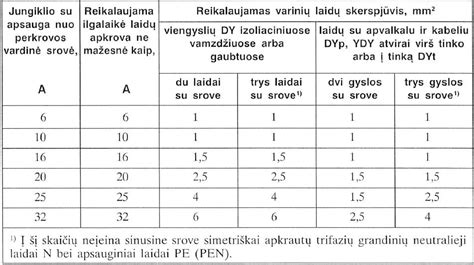

Taip pat svarbu atsižvelgti ir į kabelio ilgį. Kuo ilgesnis kabelis - tuo didesni nuostoliai (prakrenta įtampa). Lentelėse nurodyti galingumai yra rekomenduojami kabelių trasoms ne ilgesnėms kaip 50 metrų. Jeigu planuojate tiesti ilgesnį atstumą - rekomenduoju pasirinkti didesnį skerspjūvį, kad kompensuoti nuostolius.
Konkretūs pavyzdžiai ir rekomendacijos
- Namų apšvietimo elektros instaliacijai pakanka varinio 3x1,5 mm² (trijų gyslų 1,5 mm² skerspjūvio ploto) kabelio.
- Kištukiniams lizdams reikia naudoti 3x2,5 mm² instaliacinį kabelį.
- Viryklei rekomenduojama naudoti varinį 5x4 mm² kabelį.
- Namo rekuperatoriui turėtų pakakti varinio 3x2,5 mm² arba 3x4 mm² instaliacinio kabelio.
- 7 kW geoterminiam katilui reikės naudoti varinį 5x4 mm² kabelį.
- Visiems virtuvės prietaisų kištukiniams lizdams (įskaitant indaplovę), vonios kištukiniams lizdams reikėtų (įskaitant skalbyklę, džiovyklę, boilerį) naudoti varinį 3x2,5 mm².
- Garažo skirstomajam skydeliui prijungti rekomenduotina naudoti 5x6 mm² kabelį, prie kurio būtų jungiami garažo kištukiniai lizdai, jeigu pagrindinis namo skirstomasis skydas būtų įrengtas ne garaže.
- Elektrinei kaitlentei rekomenduojama naudoti 4 mm² skerspjūvio laidą. Taip yra todėl, kad elektrinės kaitlentės dažnai turi didelę galią, kuri gali svyruoti nuo 5 kW iki 7 kW ar daugiau, priklausomai nuo modelio. Tokiam galingumui 4 mm² laido skerspjūvis užtikrina pakankamą srovės laidumą ir apsaugą nuo perkaitimo.
Rekomenduojama namo apšvietimo elektros instaliaciją prijungti prie ne mažiau kaip 2-3 atskirų 10A automatinių jungiklių, kad įvykus vieno šviestuvo gedimui nebūtų atjungiamas viso namo apšvietimas. Namo kiekvieno kambario bendro naudojimo kištukinius lizdus rekomenduojama jungti prie atskirų 16A automatinių jungiklių arba grupuoti po 2-3 kambarius, kad įvykus gedimui viename kambaryje neatsijungtų viso namo kištukiniai lizdai.
Visose namo kištukinių lizdų zonose, kuriose yra elektros energijai laidžios grindys (plytelės, trinkelės, betonas, lauko kištukiniai lizdai ir t.t.) papildomai turėtų būti įrengta bent 30mA skirtuminių srovių apsauga (nuotėkio relė).
Jeigu planuojamų pagrindinių galingiausių namo imtuvų automatiniai jungikliai montuojami iš eilės vienas po kito, tuomet jų galia tolygiai pasiskirsto tarp visų trijų fazinių laidininkų ir nebūna vienos fazės perkrovų, dėl kurių gali atsijungti įvadinis automatinis jungiklis.
Instaliacijos tipai ir montavimo ypatumai
Pagal atlikimo būdą instaliacija gali būti atvira arba paslėpta. Pastaroji dalinama į dvi grupes. Vamzdžiuose esančius laidus prireikus paprasčiau pakeisti. Sausose patalpose paslėpta instaliacija gali būti vamzdžiuose, uždarose dėžėse, kanaluose arba naudojant specialius laidus. Drėgnose patalpose - vamzdžiuose, uždarose dėžėse arba naudojat specialius laidus.
Visa elektros instaliaciją, kurią galima montuoti grindyse rekomenduojama ir montuoti. Visus planuojamus grindyse montuoti kabelius reikėtų iš karto įverti į techninius vamzdžius, nes vėliau gali būti sudėtinga praverti kabelius. Visa likusi elektros instaliacija mūriniame pastate montuojame ant mūro sienos plokščiu kabeliu, kurį tinko sluoksnis patikimai saugo nuo mechaninių pažeidimų. Didesnio skerspjūvio ploto (storesniems) kabeliams pjaunamos ir kalamos vagos ir juose montuojami kabeliai, kurie po to taip pat yra užtinkuojami.
Jei planuojate vamzdžius naudoti tiesdami laidus sklype, atminkite, kad jie apsaugos kabelį nuo mechaninio pažeidimo, bet ne nuo drėgmės. Tiesa, dėl to nereikėtų labai jaudintis, nes pats kabelis gaminamas hermetiškas. Prieš patekdamas į rinką, kabelis turi 12 valandų praleisti vandenyje, o juo leidžiama didesnė negu vardinė srovė.
Tiesiant kabelį reiktų pasirūpinti jo įgilinimu. Kabelis turėtų būti nutiestas žemiau grunto užšalimo ribos, nes kitaip grunto judėjimas šylant ir šąlant gali jį nutraukti. Taip pat nevertėtų tiesti kabelio į vandenį, nebent jis tiesiamas vamzdžiuose, papildomai juos hermetizavus.
Prieš tiesiant kabelį būtų tikslinga gauti kompetentingos įstaigos leidimą.
Jeigu tiesiama nuolatinė instaliacija, tikslinga naudoti kabelį iš atskirų gyslų. Ozono veikiama, lauke esanti guma sensta ir joje atsiranda įtrūkimų. Todėl rekomenduotina kabelių su gumine danga nenaudoti saulėtose vietose. Kabelius su švininiu apvalkalu vertėtų tiesti vasarą. Jei kabelis bus tiesiamas vandenyje, reikia naudoti specialią markę, skirtą naudoti drėgnoje terpėje. Jei kabelis bus tiesiamas per degias medžiagas (tarkim, medinį namą), jis turi būti nedegus arba neskatinantis degimo.
Taip pat reikia žinoti, kokia yra įtampa tinkle ir kiek fazių naudojama jūsų sklype. Jei 220 V ir 1 fazė - užteks dviejų arba trijų gyslų kabelio, jeigu 380 ir 3 fazės - tai reikalingas keturgyslis arba penkiagyslis.
